三相異步電動機的點動控制實驗

1、實驗目的

⑴熟悉三相異步電動機的結構和銘牌數據。

⑵熟悉電動機常用控制電器的結構與動作原理。

⑶學會三相異步電動機的點動控制的接線和操作方法。

2、預習內容及要求

 ⑴兆歐表的使用

  當需測量高值電阻或絕緣電阻（100KΩ~500KΩ或>0.5MΩ）時，一般用兆歐表進行測量。如檢測線路、電機繞組、電纜和變壓器等電氣設備的絕緣電阻時，應采用兆歐表進行。

 ⑵電動機繞組絕緣電阻的測定

  電動機在安裝或投入運行前，應對其繞組進行絕緣電阻的檢測，其測量項目包括各繞組的相間絕緣電阻和各繞組對外殼（地）的絕緣電阻。一般情況下，其絕緣電阻應大于0.5兆歐以上，具體測試方法步驟參見“三相異步電動機實驗”。

⑶三相異步電動機的點動控制線路及電路的組成

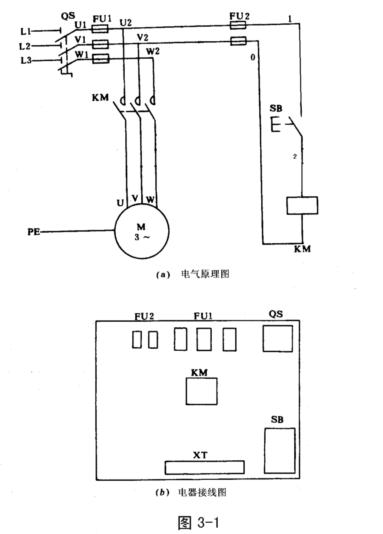

  點動正轉控制線路是用按鈕、接觸器來控制電動機運轉的最簡單的正轉控制線路。所謂點動控制是指：按下按鈕，電動機就得電運轉；松開按鈕，電動機就失電停轉。三相異步電動機的點動控制電氣原理圖如圖3-1(a)所示。點動正轉控制線路是由轉換開關QS、熔斷器FU、啟動按鈕SB、接觸器KM及電動機M組成。其中以轉換開關QS作電源隔離開關，熔斷器FU作短路保護，按鈕SB控制接觸器KM的線圈得電、失電，接觸器KM的主觸頭控制電動機M的啟動與停止。

⑷三相異步電動機的點動控制的控制原理

  當電動機需要點動時，先合上轉換開關QS，此時電動機M尚未接通電源。按下啟動按鈕SB，接觸器KM的線圈得電，帶動接觸器KM的三對主觸頭閉合，電動機M便接通電源啟動運轉。當電動機需要停轉時，只要松開啟動按鈕SB，使接觸器KM的線圈失電，帶動接觸器KM的三對主觸頭恢復斷開，電動機M失電停轉。

3、實驗器材

4、實驗操作步驟

 ⑴實驗準備工作

  ①電器的結構及動作原理

    在連接控制實驗線路前，應熟悉按鈕開關、交流接觸器的結構形式、動作原理及接線方式和方法。

 ②記錄實驗設備參數

    將所使用的主要實驗電器的型號規格及額定參數記錄下來，并理解和體會各參數的實際意義。

 ③電動機的外觀檢查

    實驗接線前應先檢查電動機的外觀有無異常。如條件許可，可用手盤動電動機的轉子，觀察轉子轉動是否靈活，與定子的間隙是否有磨擦現象等。

 ④電動機的絕緣檢查

    采用“三相異步電動機實驗”介紹的方法和步驟，使用兆歐表依次測量電動機繞組與外殼間及各繞組間的絕緣電阻值，并將測量數據記錄于表3-1中，同時應檢查絕緣電阻值是否符合要求。

表3-1

 ⑵安裝接線

 ①檢查電器元件質量

應在不通電的情況下，用萬用表檢查各觸點的分、合情況是否良好。檢查接觸器時，應拆卸滅弧罩，用手同時按下三副主觸點并用力均勻；同時應檢查接觸器線圈電壓與電源電壓是否相符。

 ②安裝電器元件

在木板上將電器元件擺放均勻、整齊、緊湊、合理，電器布置圖如圖3-1(b)所示。并用螺絲進行安裝。注意組合開關、熔斷器的受電端子應安裝在控制板的外側，并使熔斷器的受電端為底座的中心端；緊固各元件時應用力均勻，緊固程度適當。

 ③板前明線布線

主電路采用BV1.5毫米²（黑色），控制電路采用BV1毫米²（紅色）；按鈕線采用BVR0.75 毫米²（紅色），接地線采用BVR1.5毫米²（綠/黃雙色線）。布線時要符合電氣原理圖，先將主電路的導線配完后，再配控制回路的導線；布線時還應符合平直、整齊、緊貼敷設面、走線合理及接點不得松動等要求，具體注意以下幾點：

 a.走線通道應盡可能少，同一通道中的沉底導線 ，按主、控電路分類集中，單層平行密排，并緊貼敷設面。

 b.同一平面的導線應高低一致或前后一致，不能交叉。當必須交叉時，該根導線應在接線端子引出時，水平架空跨越，但必須屬于走線合理。

 c.布線應橫平豎直，變換走向應垂直。

 d.導線與接線端子或線樁連接時，應不壓絕緣層、不反圈及不露銅過長。并做到同一元件、同一回路的不同接點的導線間距離保持一致。

 e.一個電器元件接線端子上的連接導線不得超過兩根，每節接線端子板上的連接導線一般只允許連接一根。

f.布線時，嚴禁損傷線芯和導線絕緣。

g.布線時，不在控制板上的電器元件要從端子排上引出。

  ④按圖3-1檢驗控制板布線正確性。

用萬用表進行檢查時，應選用電阻檔的適當倍率，并進行校零，以防錯漏短路故障。

a.檢查控制電路，可將表棒分別搭在U1、V1線端上，讀數應為“∞”，按下SB時讀數應為接觸器線圈的直流電阻阻值。

 b.檢查主電路時，可以手動來代替接觸器受電線圈勵磁吸合時的情況進行檢查。

⑤接電源、電動機等控制板外部的導線。

 ⑶控制實驗

經教師檢查后，通電試車。

 ①接通電源。合上電源開關QS。

②起停實驗。按下啟動按鈕SB，接觸器KM線圈得電，KM主觸頭閉合，電動機M啟動運轉，觀察線路和電動機運行有無異?，F(xiàn)象；松開啟動按鈕SB，接觸器KM線圈失電，KM主觸頭斷開，電動機停轉，這就是所謂的點動控制電路。

⑷實驗結束

①實驗工作結束后，應切斷電動機的三相交流電源。

 ②拆除控制線路、主電路和有關實驗電器。

③將各電氣設備和實驗物品按規定位置安放整齊。

5、實驗報告

⑴畫出三相異步電動機的點動控制電氣原理圖。

⑵記錄儀器和設備的名稱、規格和數量。

⑶根據實驗操作，簡要寫出實驗步驟。

⑷總結實驗結果。

⑸寫出本次實驗的心得體會。

6、實驗注意事項

①電動機和按鈕的金屬外殼必須可靠接地。接至電動機的導線必須穿在導線通道內加以保護，或采用堅韌的四芯橡皮線或塑料護套線進行臨時通電校驗。

②電源進線應接在螺旋式熔斷器底座的中心端上，出線應接在螺紋外殼上。

③按鈕內接線時，用力不能過猛，以防螺釘打滑。

④接線時一定要認真仔細，不可接錯。

⑤接電前必須經教師檢查無誤后，才能通電操作。

⑥實驗中一定要注意安全操作。

7、思考題

⑴在三相異步電動機的點動控制實驗中，若發現電動機不能啟動，應如何用儀表檢查故障點？
