TGQH9203阻肺康復器是一種治療阻塞性肺炎的電子裝置，該裝置可產生波寬為0.3ms，波幅10～150V連續可調的電脈沖，對阻塞性肺炎的康復有一定作用?，F(xiàn)據實物繪出其電原理圖，供使用者和維修者參考。

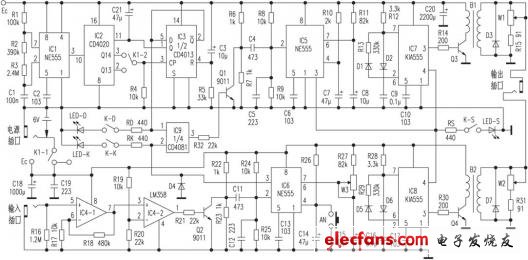

　　附圖為整機電原理圖。圖中IC1、IC2、IC3及其相關元件構成裝置的工作定時控制電路。其中IC1、R1～R3、C1、C2構成多諧振蕩器，其輸出為IC2提供時鐘信號。IC3是由1/2雙D觸發器CD4013構成的雙穩觸發器，電路通電后，電源經C3、R5使雙穩觸發器進入Q＝0、Q＝1的穩態。其中Q＝0直接加于IC2的{11}腳，使IC2開始計數；而Q＝1通過電阻RD、開關K－D使LED－D 發光，指示電路進入定時狀態，同時Q＝1加于IC9的{1}腳使與門打開。IC2為十四位串行計數器，其Q13、Q14分別對應于2（的13次方）和 2（的14次方）分頻。按圖示參數及開關K1-2 的位置，當電路工作到60分鐘時，Q14將輸出高電平，該電平階躍加于IC3的CP端，使IC3翻轉為Q＝1、Q＝0的穩態。其中Q＝1加于IC2的 {11}腳使IC2停止計數，返回到初始狀態，而Q＝0則使LED－D熄滅，與門關閉。

　　集成雙運放LM358構成輸入信號變換電路，其中IC4-1接成同相線性放大器，IC4-2接成電壓比較器。當由輸入插口接入傳感器時，它所產生的電信號經IC4－1放大后加于IC4-2的同相輸入端。當已放大信號的幅值超過比較器的參考電壓時，IC4-2將輸出高電平，并使Q2飽和導通。

　　IC5、IC6及其相關元件構成兩個脈沖觸發式單穩觸發器。對IC6而言，其相關元件為R24～R27、W3和C11～C15。平時，電源經R24和 R25分壓為{2}腳提供1/2EC＝3V電壓，且 {4}腳為高電平，故IC6保持在V0＝0的穩態。而電源經R22和R23分壓，也使Q2的集電極電位保持在1/2EC，電容C11 上無電壓。當外加輸入信號經IC4變換后使Q2飽和導通時，由于換路瞬間電容電壓不能突變，故{2}腳電位瞬間近于接地，此后，電源經R24、Q2對 C11充電，使IC6受負脈沖觸發進入V0＝1的暫穩態。這時，IC6內部的放電開關打開，電源經R27和W3向C15充電，經過 TD1＝1．1（R27＋W3）C15的時間，C15上電壓上升至高于2/3EC時，輸出翻轉為V0＝0，暫穩態結束。在暫穩期間，IC6{3}腳輸出的高電平一方面LED－K發光，指示IC6已進入暫穩態；一方面直接加于與門IC9，使其{3}腳輸出高電平，進而使Q1飽和導通。與IC6的情況相同，Q1的飽和導通，將使IC5的{2}腳受負脈沖作用，并使IC5進入暫穩態，其暫穩態持續時間為TD2＝1．1R11C8。

　　IC7、IC8及其相關元件構成兩個占空比可調多諧振蕩器，這兩只振蕩器的起振受IC5{3}腳的輸出電壓控制。當IC5進入暫穩態期間，其{3}腳輸出的高電平一方面經電阻R5使LED－S發光，指示IC5已進入暫穩態；一方面分別加到IC7和IC8的{4}腳，使IC7和IC8起振。振蕩輸出由各自的 {3}腳取出，經R14和R30分別激勵Q3和Q4，并在B1和B2的原邊繞組形成脈沖電壓，該電壓經升壓后加到輸出插口，形成復合電脈沖。W1和W2為調整電位器，改變其值可調整輸出電脈沖的幅度。

　　綜上所述，可將裝置的工作概述為：定時控制電路限定本裝置對外輸出的時間，輸入變換電路為IC6提供觸發條件，而IC6在暫穩期間出現的高電平，則通過與門和Q1使IC5進入暫穩態，從而使IC7和IC8得以在此期間起振，向外輸出治療電脈沖。

　　圖中，接于IC6{4}腳與地之間的AN為手動按鈕，在定時電路工作期間，按動AN可使IC6{3}腳翻轉為高電平，該電平經IC9和Q1的共同作用；使IC5進入暫穩態，從而啟動IC7和IC8，使治療電脈沖受手動控制。
