簡介

　　為了滿足汽車不斷向節能化、輕量化方向的發展，把各零部件電子化的事例日益增加。因此，不僅是雨刷等傳統配備，動力轉向、燃油泵等也逐步實現電機化。直流電機普遍使用電刷進行整流，由于電刷和整流子的摩擦，導致急劇的電流變化，從而產生噪音及火花。（圖2）這種噪音通過電源線傳送到各零部件，將會影響周邊設備。該噪音根據電機的回轉數不同涉及的頻率范圍很廣，從數百kHz到數百M(fèi)Hz，因此非常需要靜噪對策。

　　圖2為有刷電機產生噪音的模式和基本的靜噪對策要點?；旧希胍舭▋煞N模式，分別為與電源電流相同路徑的差模噪音，以及兩根電源線平行傳導產生的共模噪音，因此需要針對每種模式分別采取有效的靜噪措施。其中較為簡單，性價比較高的對策為針對電容器的對策。抑制差模噪音對策中，使用跨接在電源線兩線之間的跨線電容器（X型電容器），抑制共模噪音對策中，使用跨接在電源線兩線和地之間的旁路電容器（Y型電容器）。僅使用電容器時，如果不能完全有效地消除噪音，可在此基礎上增加共模扼流線圈，可有效去除難以解決的共模噪音，還可實現高頻領域的靜噪效果。

　　＜在電機電刷上產生噪音原因的對策方法＞

　　由于電刷和整流子間摩擦產生的火花和噪音，

　　所產生的差模噪音和共模噪音的特征是頻率帶域較廣。

　　噪音對策要點

　?、籴槍?duì)電機內部（噪音產生源附近）的措施是有效的。

　　②除了使用X電容器、Y電容器以外，針對差模共模噪音雙方的對策是有效的。

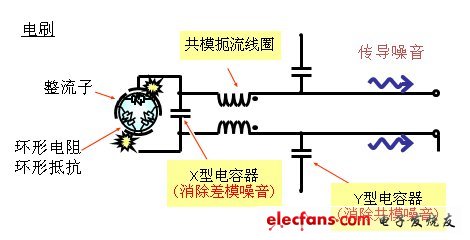

　　圖2 在電機電刷上產生噪音原因的對策方法
