手機設計中T-Flash卡設備的探測與思考

T-Flash(microSD)卡憑借高性能，小體積，大容量，適中的價格迅速在數碼市場中普及開來，目前已成為手機中最流行的擴展卡類型。

手機設計中常用的TF卡座有Push和 Hinge兩種類型。Hinge型TF卡座需要掀開蓋后才能取放，故通常安裝在電池下方的主板上，拆下電池后才可放入或取出TF卡。而Push型TF卡座可以側面取放，通常用于手機側面開口，可熱插拔TF卡的場合;當電池下方空間緊張，無法使用Hinge型TF卡座時，也可將Push型TF卡座安裝在內部，側面取放。

T卡允許熱插拔，在卡座帶電時也可插入或拔出T卡。為了在帶電插拔時，不對卡造成損壞，T卡及卡座都進行了必需的設計來保證。

T卡背面金手指中，電源腳(4,6)比信號腳(1,2,3,5,7)要長0.3mm，卡座中的電源引腳(4,6)也要長于其他信號腳。這樣，當卡插入時，可以保證電源腳優于信號腳提前接觸上電;當卡拔出時，電源腳比其信號腳晚斷電。此舉有效保證了T卡熱插拔的安全。

T卡的幾種探測方法

由于T卡可以熱插拔，用戶在使用過程中，可能主動插拔卡;還可能因為無意的振動、晃動導致T卡松動脫落，這都要求手機界面能及時給用戶指示。這要求對T卡是否存在(指電氣接觸)進行探測。

機械探測 —— 利用卡座中的開關

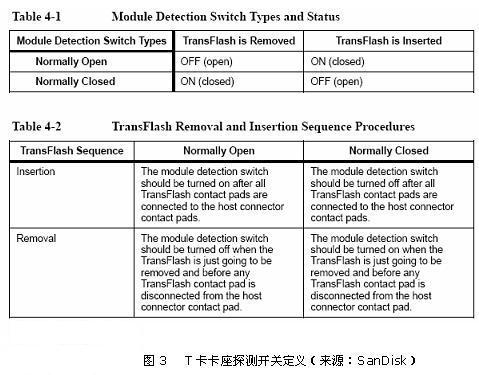

一種方法是利用T卡的插入拔出的機械事件進行探測，這需要在T卡卡座上設計一種探測開關。存在兩種類型的T卡探測開關：常開型、常閉型。相應定義見如下資料

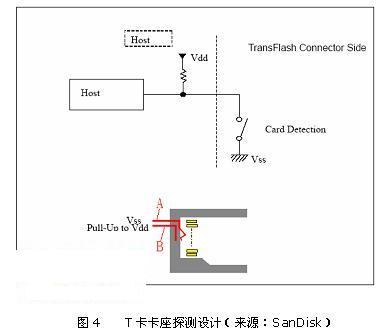

SanDisk介紹了一種常開型探測開關的實現：

T卡卡座有一狀態信號連接至處理器(通常作為中斷輸入)，用于指示是否有卡插入，狀態信號外部通過電阻上拉到高電平?？ㄗ鶅?nèi)設計一特殊開關，一端連接在狀態信號上，一端連接到地上。

沒有卡插入時，開關是斷開的，狀態信號為高電平;當有卡插入時，開關接通，狀態信號與地信號導航，狀態信號變?yōu)榈碗娖健８鶕?jù)狀態信號的電平變化即可知道是否有卡插入。

T卡卡座內的特殊開關由機械彈片A和彈片B組成。沒有卡插入時，兩彈片是不接觸的，相當于斷開;當有卡插入時，擠壓彈片B并與彈片A接觸，開關接通.

需要指出的是，TransFlash規范并沒有規定卡座必須有探測開關，更沒有規定探測開關的實現方式。因此在電路設計時，必須查詢所用卡座的規格書，了解其探測開關的實現方式，根據處理器中斷電平的要求，靈活處理。

電路檢測 —— 利用CD/DAT3

在T卡內部，CD/DAT3(第1腳)信號上有一上拉電阻(50Kohm)，可用于卡的探測。在數據傳輸期間，CD/DAT3作為數據線使用，此時處理器應該發送特定命令(ACMD42)將此上拉電阻disable。

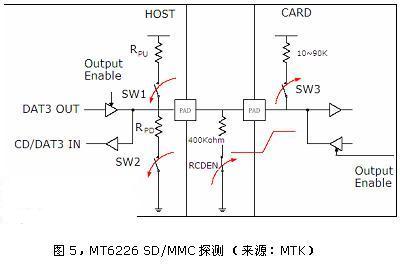

MTK的MT6226型基帶處理器即可實現這樣的探測功能，圖即是其手冊中給出的推薦電路。但該設計需要在電路板上設置一電阻，并且需要利用電子開關對電阻與CD/DAT3信號線的連接進行通斷控制。由于此設計比較復雜，筆者了解到很少有廠家使用這種參考設計。

軟件探測 —— Timeout

處理器對T卡發出相應的命令，T卡應給予相應的回應。如果響應時間超時(Timeout)，則可能T卡不存在或T卡損壞。利用軟件Timeout探測T卡是否存在，需要浪費一定的資源，且反映時間明顯落后于前兩種方法。

實際產品設計中，應該綜合利用以上的探測手法。試想，如果只利用機械探測，用戶插入一張厚紙片，是否也會觸發界面提示T卡插入呢?提示T卡插入，至少應該是在檢測到T卡插入，并初始化成功后才能進行。

Hinge型T卡的探測

Hinge型T卡一般需要取下電池后才能取放，因此不存在熱插拔的問題，且Hinge型T卡卡座也沒有機械探測的裝置。手機的部分資源無需T卡也可執行，因此用戶開機時，如果沒有安裝T卡，界面無需提示用戶T卡不存在。而當用戶進入一些必須T卡存在才能執行的資源時(比如音樂播放、照相)，手機可利用電路探測或軟件探測機制判斷T卡是否存在，如果不存在，則應提示用戶插入T卡。

對于必須取下電池后才能取放的Push型T卡，也符合上述討論

Push型T卡的探測

對于手機側面開口的Push型T卡，由于用戶熱插拔T卡事件的隨機性，探測問題要復雜一些。

用戶在使用無需T卡即可執行的資源時，T卡插入拔出，界面應該不給出提示，否則會影響用戶目前資源的使用。

而當而當用戶進入一些必須T卡存在才能執行的資源時(比如音樂播放、照相)，手機可利用機械、電路、軟件等機制判斷T卡是否存在，如果不存在，則應提示用戶插入T卡。

如果用戶立即插入T卡，則也應立即給與相應提示。如果用戶在資源執行過程中，突然拔出T卡，界面也應立即給出相應提示。

由于Push型T卡一般都帶有機械探測開關，故利用機械探測方式，可最迅速的知道用戶插入和拔出卡的事件，及時提示用戶。
