國內現階段TD網絡建設使用GPS進行基站的時間同步。然而，GPS同步存在著安裝維護成本高，安裝環境要求高以及國家電信網絡安全因素等方面的問題。為此，從2008年開始，伴隨著TD網絡和PTN承載網絡的研究部署，中國移動集團公司研究院就與中興通訊獨家合作，通過PTN承載網絡，進行使用IEEE 1588V2（精準時間同步協議，以下稱1588 ）替代TD基站GPS時間同步的研究測試。實驗室測試、組網壓力測試以及PTN試驗網測試顯示，1588均達到TD網絡時間同步標準和規范的要求。

　　隨著2009年國內PTN網絡的實際商用部署，在商用TD網絡中通過PTN使用1588實現基站時間同步的實際商用測試，也因此具備了條件。1588時間同步的商用測試，為后期TD基站真正全面的GPS替代實踐進行了技術和經驗儲備，具有重要的現實意義。

　　1588 V2作為PTN關鍵技術之一，打破了分組化網絡無法傳送精確時鐘信號的歷史，支持1588 V2的新一代移動承載網只需要一個高精度時鐘源輸入，就可以將時鐘信號精準地傳送給各個基站，實現全網基站精準同步。1588的核心思想是采用主從時鐘方式，對時間信息進行編碼，利用網絡的對稱性和延時測量技術，實現主從時間的同步。1588可以同時實現頻率同步和時間同步，時間傳遞的精度保證主要依賴于兩個條件：計數器頻率準確和鏈路的對稱性。1588實現的關鍵在于延時測量。

　　作為PTN技術和產業領域的領軍者，中興通訊對PTN的研發和投入高度重視，在PTN時間同步領域的技術和解決方案也一直引領著業界的發展。

　　● 在2008年8月的中國移動PTN實驗室測試中，中興通訊就成為唯一一家能夠完成PTN GPS替代測試的廠家。其后，中興通訊的PTN時間同步方案通過了中國移動現網35個節點的壓力測試，在網絡高負荷情況下性能穩定，并可以和TD-SCDMA系統互通。

　　● 2009年4月—6月，在中國移動組織的試點城市現網測試中，中興通訊成為唯一能提供端到端1588 V2 時間同步測試的廠家，測試結果優異，符合相關規范的要求。

　　● 2009年9月—12月，在中國移動組織的1588 V2時間同步接口互通測試中（不同廠家的PTN和TD-SCDMA基站進行1588 V2互通），中興通訊率先完成與多廠家TD-SCDMA基站對接測試，包括與大唐、華為、新郵通基站的1588帶內/帶外模式的對接，時間同步指標均符合中國移動要求。其中中興通訊以專利技術實現了獨一無二的“時間精度與流量完全無關”特性，即在鏈路負載為100%的情況下，也不影響時間同步精度。

　　● 2010年3月，為了進一步擴大在商用網絡環境下的GPS時間同步替代技術的可行性研究，廣東移動選取陽江移動作為試點，對“中興通訊TD+PTN”商用組網情況下的1588時間同步功能、性能以及TD基站時間同步從GPS切換到1588后的TD業務性能進行商用測試驗證，測試結果遠優于中國移動相關規范的要求，為中國移動的1588 V2的大規模商用提供了有益的借鑒和例證。

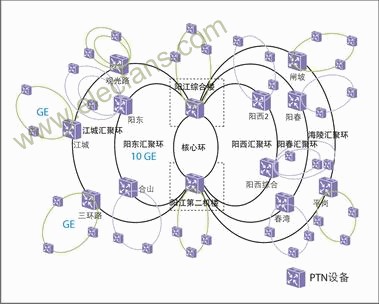

　　廣東陽江移動公司的PTN網絡采用中興通訊ZXCTN系列PTN產品進行建設，采用接入、匯聚，二層組網模式，承載的業務以TD-SCDMA基站業務為主，包括部分2G和大客戶集團用戶業務，網絡拓?fù)鋱D如圖1所示。

圖1 廣東陽江移動PTN網絡（中興通訊PTN設備）

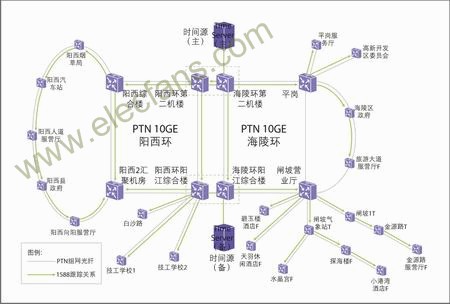

　　廣東陽江移動1588商用測試，選取了陽江移動PTN現網5個匯聚環中的2個匯聚環進行測試，測試站點為“陽西環”及“海陵環”所涵蓋的站點，共計27個PTN節點，如圖2所示。

?

圖2 1588 V2商用測試組網（廣東陽江移動）

?　　測試參照中國移動集團公司的1588測試規范進行，基于1588 功能特性及現網應用的驗證需求，陽江移動1588測試共分為三個階段：一，時間源校準階段；二，鏈路非對稱性補償工程階段；三，按規范測試階段。

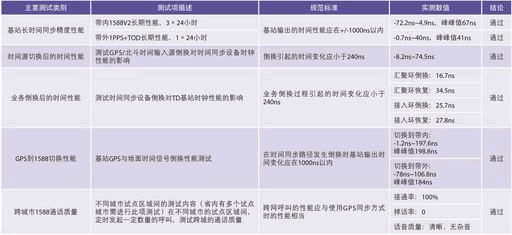

　　本次測試在基站長時間同步精度性能、時間源切換、業務倒換下的時間性能、GPS到地面同步的切換以及跨城市1588網絡之間的業務質量等關鍵測試內容上，都取得了比規范標準要求優異得多的結果。關鍵測試項的測試結果如表1所示。

表1 1588商用測試關鍵項指標（廣東陽江移動）

　　廣東陽江移動1588商用測試項目順利完成，測試結果顯示各項指標優異， PTN網絡鏈路非對稱性補償值均在100ns以內，TD基站側在時鐘保持、時間源切換等方面表現良好，完全可以滿足TD基站1.5μs（1500ns）時鐘同步要求。

　　IEEE 1588V2功能在陽江移動的規模商用，通過長時間在網驗證，進一步明確了使用PTN通過1588V2 進行GPS替代規模商用實施的可能性，對廣東移動乃至全國其他省市的1588V2規模商用提供了可靠的商用例證和借鑒。
同時，也再次表明了中興通訊作為PTN技術和產業領域的領軍者的實力。中興通訊將保持對PTN的研發和投入的高度重視，全力推進PTN行業的成熟與發展。
