引言

　　隨著我國信息化進程的全面推進，各行業對信息化也提出了較高的要求。對傳輸信息化的認識也從單純的數字化提升到數字化與網絡化、無線化相統一的高度。針對目前的信息化要求，原有的有線傳輸系統雖可完成數字化與網絡化，但復雜的布線、高昂的維護成本都使得網絡節點的分布范圍受到了很大的限制，這在很大程度上阻礙了數據傳輸信息化的深入和普及。移動監測系統可以很好的解決上述問題，移動監測系統一般由數據采集設備、終端管理計算機、監控中心組成，它可將數據采集設備安裝于可移動載體，從而將現場采集到的數據經終端管理計算機處理后，通過無線數據傳輸通道傳送到監控中心，以便監控中心隨時了解現場的狀況，從而實現遠程無線移動監測。考慮到實際應用的需要，本文設計了一種基于CDMA或GPRS的網絡數據傳輸系統。該系統可根據傳輸要求的不同更換相應模塊，從而完成更多功能。

　　1 無線數據傳輸方式

　　目前，移動無線數據傳輸?shù)姆椒ㄖ饕℅SM短消息、CDMA、GPRS和其它方式(如藍牙、ZigBee等)，它們各自具有不同的特點。

　　GSM短消息傳輸用的是信令信道，采用存儲轉發的方式，傳輸延時不固定，具體視當前的短消息業務使用情況而定。該方式的缺點是數據傳輸速率低、具有延遲性且時間不定。

　　CDMA (Code Division Multiple Access)又稱碼分多址，是一種無線通訊技術，系統可為每個用戶分配各自特定的地址碼。地址碼之間具有相互準正交性，從而在時間、空間和頻率上都可以重疊。CDMA 1X的理論傳輸速率可達300 kbps，目前的實際傳輸速率大約在100 kbps左右，并可支持移動IP業務，可用于Intemet連接、數據傳輸?shù)取?/P>

　　GPRS (General Packet Radio Service)是通用分組無線業務的簡稱，它經常被描述成“2.5G”，也就是說，這項技術位于第二代(2G)和第三代(3G)移動通訊技術之間。 GPRS采用分組交換技術?？筛咝鬏敻咚倩虻退贁?shù)據和信令，GPRS的理論傳輸速率可達171.2 kbps，實際傳輸速率大約在40 kbps。

　　藍牙技術實際上是一種短距離的無線通信技術，是一種無線數據與語音通信的開放性全球規范。藍牙系統一般由無線單元、鏈路控制(固件)單元、鏈路管理(軟件)單元和藍牙軟件(協議棧)單元4個功能單元組成。藍牙的傳輸距離為10 cm～10 m，如果增加功率或者是加上某些外設，則可達到100 m的傳輸距離。它采用2.4 GHzISM頻段和調頻、跳頻技術，使用權向糾錯編碼、ARQ、IDD和基帶協議。

　　ZigBee是一組基于IEEE批準的802.15.4無線標準研制開發的、有關組網、安全和應用軟件方面的技術標準。它的有效覆蓋范圍是10～75 m。當網絡速率降低到28 kbps時，傳輸范圍甚至可以擴大到134 m，因而具有更高的可靠性。

　　本文采用的是高性能的微處理器LPC2210，該器件可以廣泛應用在工業、民用無線數據傳輸領域，特別適用于一些難于布線的地區和邊遠地區。設計采用的 CDMA無線數據傳輸模塊采用華為EM200，并通過標準RS232接口與處理器相連。本文介紹的是如何傳送用戶數據信息。實際上，用戶數據信息只是整個信息傳輸管理系統的一個應用，通過更換不同的數據源模塊可實現不同的信息傳輸，從而構成不同的信息傳輸管理系統，如遠程抄表系統、水文數據采集系統等等。

　　2 組網方案

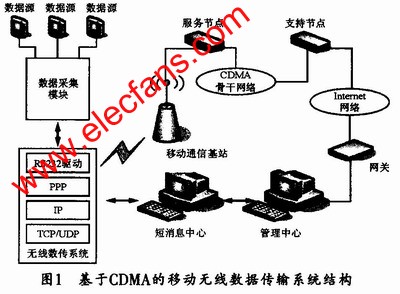

　　M2M(機器到機器)數據傳輸方式目前在多個行業中都有著廣泛的應用，它可通過數據采集終端對分布于各地的數據進行采集，并將采集到的數據通過通用接口鏈接到CDMA無線傳輸模塊，再通過它對數據進行透明傳輸，將相應數據發送到相應的數據中心。圖1所示是基于CDMA的移動無線數據傳輸系統的結構原理圖。無線數據傳輸系統與用戶的數據中心之間一般可通過TCP/UDP建立數據連接。用戶的數據中心作為通信的服務端，具有公用的固定IP，并指定偵聽端口。無線數據傳輸系統中的數據傳輸模塊可設定為上電自動撥號，如果無線數據傳輸系統與用戶的數據中心之間采用TCP協議傳輸數據。則自動與服務器建立TCP連接。

　　3 無線數傳終端的硬件組成

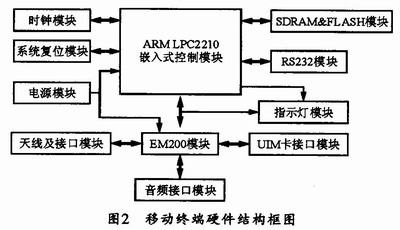

　　無線數傳終端的硬件部分主要包括ARM CPU控制模塊、CDMA Modem模塊及電源三部分，其硬件連接關系和結構框圖如圖2所示。

　　LPC2210是Philips公司的一款16/32位ARM7TDMI-S CPU微控制器。它是基于ARM通用體系結構的RISC微處理器，具有低成本、低功耗、高性能等優點。通常通過RS232/485口接收到用戶數據并將數據打成IP包后，可利用EM200模塊接入CDMA網絡，然后通過各種網關和路由將數據發送到外部網絡或者數據處理中心。嵌入式CPU芯片是整個數據采集終端的核心，它不僅要能支持嵌入式操作系統，而且要提供Modem接口用于對CDMA的控制;EM200模塊主要完成無線上網功能，它可通過RS232接口與ARM CPU的Modem接口進行連接，以完成對模塊的控制(比如撥號和切換模式等)。一旦通過模塊連接上Internet，那么，采集到的數據就可以用 TCP/IP傳輸方式發送到任意一個具有公網IP地址的主機上去，從而實現數據的無線傳輸。

　　3.1 UIM卡接口設計

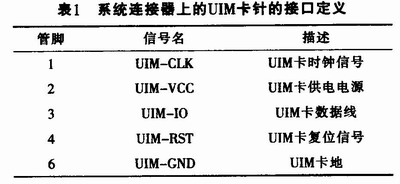

　　EM200型CDMA無線數據傳輸模塊集成有符合IS07816-3標準的UIM卡接口，通過PCB的走線可以連接到模塊B2B連接器上。從而為外部UIM卡座提供UIM卡接口信號。EM200型CDMA無線數據傳輸模塊可支持并能夠自動檢測3.0V和1.8V的UIM卡，本設計用到的是3.0V的UIM卡。表1所列是系統連接器上的UIM卡針的接口定義。

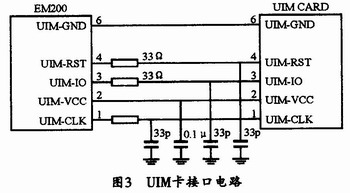

　　考慮到EMC(Electromagnetic Compatibility電磁兼容性)的要求，在設計中可將UIM卡座盡量設計到離EM200無線數據傳輸模塊接口較近的位置，這樣可以避免因為走線過長而引起的波形變形，降低對信號通信和數據傳輸?shù)挠绊?。在實際設計中，可在UIM-VCC和UIM-GND之間并聯一個0.1μF的電容，并在UIM- CLK、UIM-IO、UIM-RST與UIM-GND之間并聯一個33p的電容，這樣可以濾除射頻信號的干擾。同時應在UIMCL-K、UIM-IO、 UIM-RST走線上串聯33Ω的電阻。UIM與EM200模塊的接口電路連接關系圖如圖3所示。

　　3.2 系統音頻部分設計

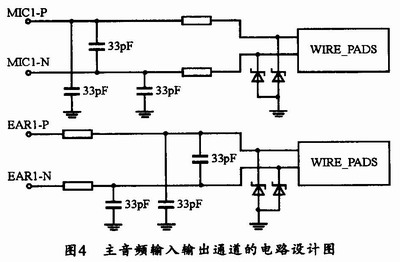

　　EM200模塊提供有完整的音頻接口，設計時只需要增加少量外圍輔助元器件即可。音頻分為主通道和輔助通道兩部分。此外，音頻設計也應該盡量遠離模塊的射頻部分，以降低射頻對于音頻的干擾。由于第一路音頻輸入輸出通道(MICI-P、MICI-N;EARl-P、EARl-N)全部為差分信號，所以在具體的PCB布線時，必須滿足差分信號走線的要求，并且走線要盡可能的短，以避免射頻信號對音頻產生干擾。如果僅使用一路音頻通道，那么，最好使用第一路主音頻通道。其主音頻輸入輸出通道的設計電路如圖4所示。

　　3.3 系統狀態指示燈設計

　　為了更直觀的了解無線數據傳輸系統的工作狀態。本系統設計了由EM200 CDMA無線數據傳輸模塊LPG管腳控制的LED燈來作為指示網絡狀態的標志。并通過轉臺指示燈閃爍模式的不同來表示不同的網絡狀態。實際設計中，LPG 管腳不能直接驅動LED，而需要配合三極管使用，具體的狀態指示燈電路如圖5所示。

　　4 移動終端軟件設計

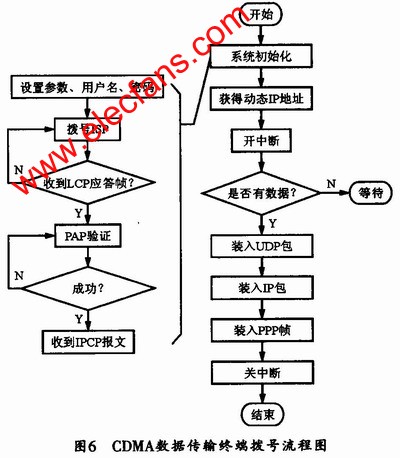

　　本系統的軟件由上位機和下位機軟件、服務器應用界面和數據庫三部分構成，下位機軟件負責ARM微控制器與CDMA模塊之間的串口通信，其流程圖如圖6所示。

　　要使得無線數據傳輸系統能夠正確的傳送數據，就必須順利接入網絡。無線數據傳輸系統需要登陸CDMA網絡并與PDSN網關通過LCP、PA-P、IPCP 協議進行協商。其中LCP、PAP和IPCP協議的幀結構大同小異，最常用的是請求REQ、響應ACK和拒絕NAK三種幀。LPC2210微控制器與 PDSN各為一方進行協商，任何一方都可以發送REQ幀來請求某方面的配置，另一方認為不能接受配置，則會回應NAK幀;如果可以接受，則回應ACK幀。

　　5 結束語

　　根據近年來監控系統、CDMA數據通信技術的發展趨勢，本文介紹了一種移動終端在計算機之間進行無線數據傳輸?shù)膶崿F(xiàn)方法。在此基礎上，如果在監控端建立數據接收軟件和數據庫，以用來接收來自CDMA網絡的數據并存儲，以備查詢，則可以方便地實現數據的實施傳輸和歷史查詢。而如果用ARM控制器直接讀取監控器或傳感器的數據以完成數據采集，則可以實現數據的采集和無線傳輸控制。目前，該系統已經在出租、氣象、公安、運輸、水利等方面具有廣泛的應用。
