五、M24LR-DISCOVERY上電試玩

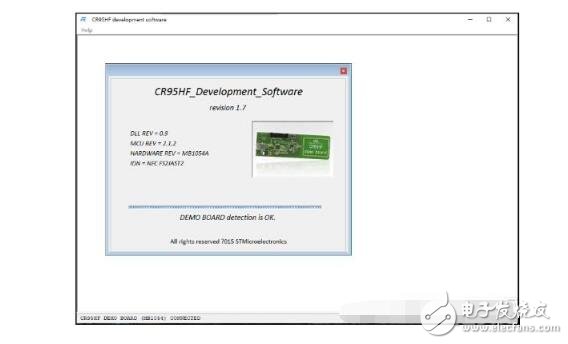

　　在ST官網的M24LR-DISCOVERY主頁上有許多相關配套資料，因此用戶可以十分方便地下載到與M24LR-DISCOVERY配套PC端軟件CR95HF_Development_Software。把RF收發開發板通過USB連接到電腦上，打開PC端軟件。

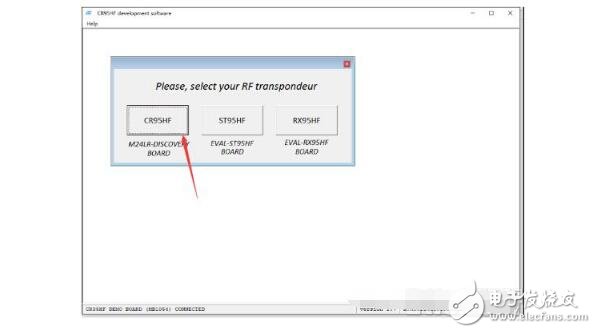

　　連接上PC軟件后，選擇對應的開發板，這里我們選擇CR95HF。

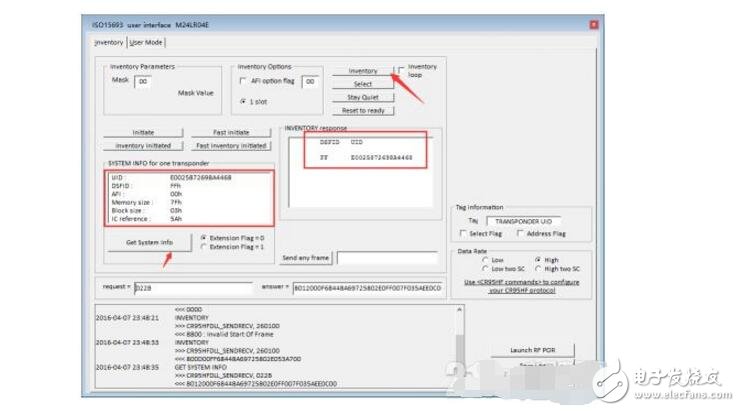

　　點擊菜單欄的ISO15693-》M24LR04E，彈出以下界面，把RF收發開發板的PCB天線靠近M24LR開發板的天線，擊下圖箭頭“Inventory”尋卡，可獲得16字節的UID號。再點擊“Get System info”按鈕，顯示框內顯示出M24LR開發板傳送回來的系統信息。

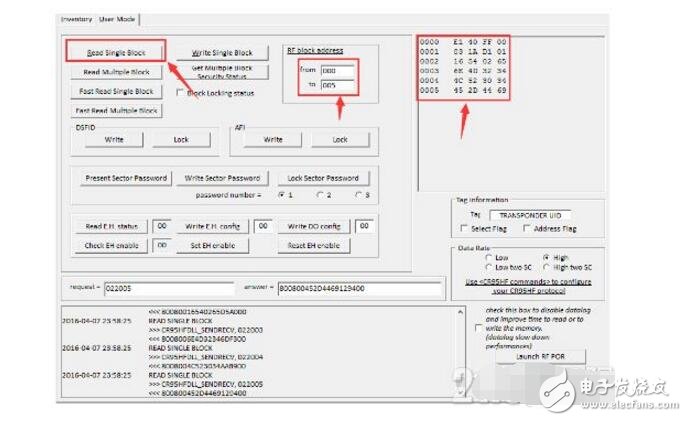

　　從上面獲得的系統信息可以知道M24LR開發板的Memory Size結尾地址為0x7Fh，也就是說共有128個Block，每個Block有4字節的數據。我們轉換到User Mode，填寫RF block address，讀取0x00到0x05共6個Block的內容。點擊“Read Single Block”按鈕，便可將讀到的信息顯示到右框中。

　　當兩塊開發板靠近后，M24LR通過天線線圈獲得能量，按藍色的USER鍵可以選擇三種不同模式，分別為字符顯示、電壓顯示、溫度測試。

　　M24LR-DISCOVERY不僅僅能在PC端軟件下進行讀寫的操作，還可以使用Android手機的“NFC-V reader”APP進行同樣的操作。這里我們準備了13.56MHz的14443A和15693的高頻卡與一部帶有NFC功能的三星NOTE2手機進行測試。

　　雖然三星NOTE2作為2012年的產品，但已經搭配了NFC功能，下圖是后殼的NFC天線。

　　手機打開NFC APP軟件“NFC-V reader”，把M24LR開發板或者高頻卡接近手機背面，NFC APP就能通過感應天線傳送信息。在以下圖可以看到，收集到的信息有8字節的UID號，制造廠商為ST公司，產品的型號為N24LR04E，通信協議為ISO 15693，有128個Block，每個Block有4個字節。

　　使用高頻卡接近手機，也可以激活NFC功能。

　　該NFC APP還可以往BLOCK寫入與讀取數據。

　　六、總結

　　在互聯網的帶動下，物流行業在這幾年時間內蒸蒸日上，條碼與二維碼的使用也變的越來越廣泛，隨著這支付寶和微信上使用條形碼與二維碼進行付款，更把這兩者推上了一個新的高度。但是相比之下，RFID有著更大的優勢：

　　1.RFID讀卡器可以同時讀取多個標簽，而二維碼一次只能讀一個，對于快遞等物流行業，一次性讀取多個貨物信息更加快捷;

　　2.使用超高頻技術，能夠遠距離讀取，不用再擔心太遠拍不清二維碼圖像;

　　3.RFID標簽的信息可以更改，而二維碼打印后就信息就無法更改了，因此RFID標簽可以重復使用，節省成本;

　　4.RFID能比二維碼存儲更多的商品、物流信息。
