顫音報警電路
顫音報警電路

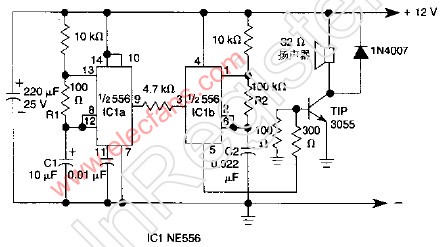

該電路用一只556集成電路首先產生一個低頻方波，該方波經過調制產生兩個交變的音頻（大約為400Hz和500Hz）。該電路產生歐洲急救車那樣的顫音報警聲響，振蕩器的頻率由R1，C1和R2，C2的參數值確定。
