可產生±10MV/℃補償電壓的溫度補償發生電路
可產生±10MV/℃補償電壓的溫度補償發生電路
電路的功能
當直流放大器的失調漂移為線性時，如果把本電路的輸出加到電路中進行補償，就可把失調漂移抵消。本電路與單純的二極管補償電路不同，它可以隨意設定基準溫度和補償斜率，因此，可對整個電路進行調整。

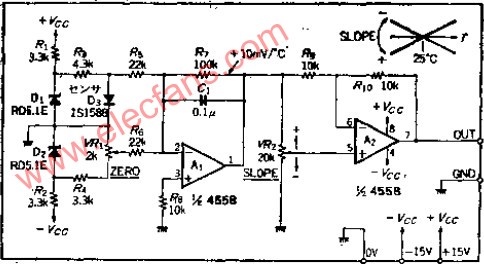

電路工作原理
溫度傳感器如使用普通硅二極管，大約可獲得-2.2MV/℃的變化量。用OP放大器A1把基準溫度下的正向正降移至零，只把變化部分放大約5倍，獲得+10MV/℃的輸出。
OP放大器A2是一個用可變電阻隨意改變增益和極性的電路，可以產生從正到負任何溫度系數的電壓。
