真是沒想到啊，把11.0592MHz的晶振焊成了12MHz，單片機串口通訊打印全亂碼了。明明頻率差不多，為什么會導致通訊徹底失敗？貿澤科普實驗室?guī)Т蠹覐拇趤y碼開始，重新認識晶振——

01為什么晶振頻率有小數點的特殊數值？

在通信的時候，單片機需要設置串口波特率，也就是每秒傳輸?shù)谋忍財?shù)，比如9600波特率，就是每秒傳9600個二進制位。串口通訊要想正常傳數據，發送端和接收端的波特率必須一致，就像兩個人聊天，一個人每秒說10個字，而另一個人每秒只能聽8個字，必然聽不清，也就是對應串口亂碼了。

波特率并不是憑空設定的，而是由晶振頻率計算出來的，以視頻中51單片機為例，其1個機器周期等于12個晶振時鐘周期，波特率就是：

波特率=晶振頻率÷機器周期÷分頻系數

我們還是以常用的9,600波特率為例，算一筆賬，差距一眼就能看出：

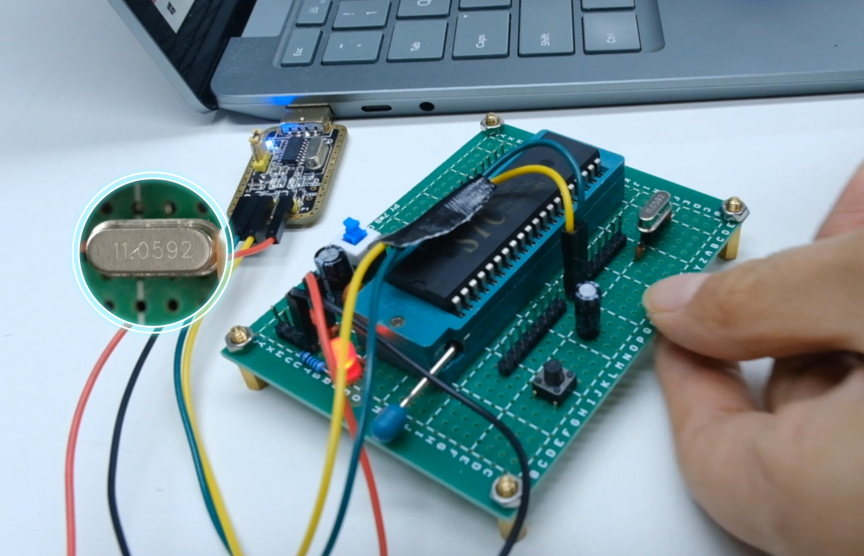

如果使用的是11.0592MHz晶振：

晶振頻率：11,059,200Hz

機器周期：12 個時鐘周期，每秒能產生：11,059,200÷12 = 921600個機器周期

波特率計算：921,600÷96=9,600，剛好是目標波特率

圖1

如果換成12MHz晶振：

晶振頻率：12,000,000Hz

機器周期：12個時鐘周期，每秒能產生 12,000,000÷12= 1,000,000個機器周期

波特率計算：1,000,000÷ 104≈9615（實際波特率），和目標9,600存在明顯誤差。若按理想分頻，單片機無法實現非整數分頻（1,000,000÷96≈10416.67），只能取近似值，導致實際波特率和目標值的誤差進一步擴大。

圖2

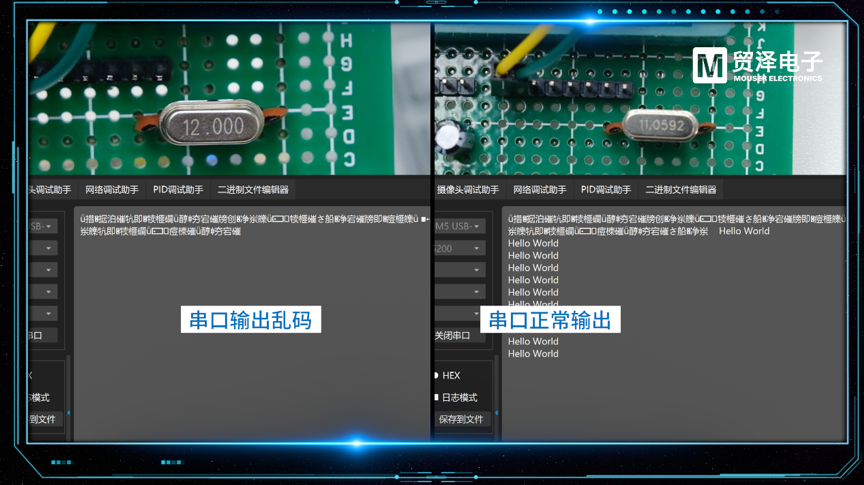

所以，把11.0592MHz的晶振焊成了12MHz，就導致了串口通信出錯。如果你在單片機開發中遇到過這種串口亂碼玄學問題，不妨先檢查晶振有沒有焊對。

其實，上面串口通信的例子，很好的解釋了振頻率總有很多“帶小數點”的奇怪數值，這個問題是很多剛接觸電子開發的人都會疑惑的。

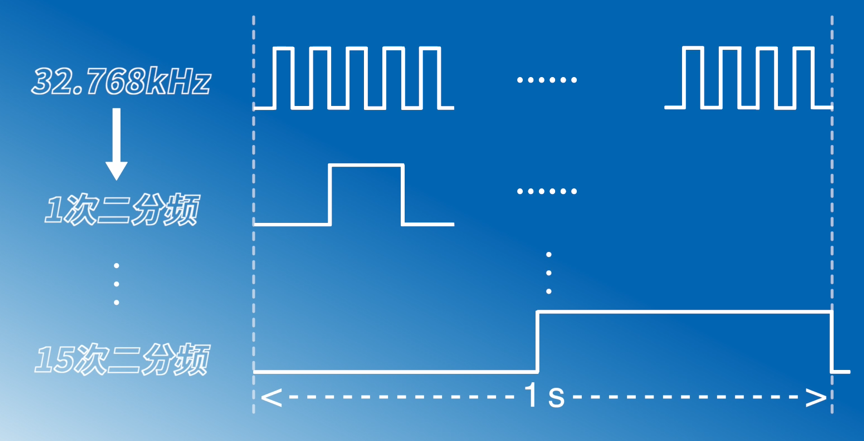

除了11.0592MHz，32.768kHz也是常用的非整數晶振頻率，它幾乎是所有實時時鐘（RTC）電路的標配。這是因為32.768kHz恰好是2的15次方（2^15=32768），經過15次二分頻后，就能精準得到1Hz的時鐘信號（每秒1個脈沖），完美匹配“秒”的時間單位。如果選用其他頻率，想要得到1Hz信號，要么需要復雜的分頻電路，要么會產生計時誤差，32.768kHz因此成為RTC電路的“黃金頻率”。

圖3

為什么晶振頻率有小數點的特殊數值？答案很簡單：這些看似特殊的頻率，都是經過精密計算的工程極優解，每一個數字背后都藏著實用的設計邏輯。

02晶振是如何精確到小數點四位的？

晶振能實現如此高的頻率精度，核心在于其內部的石英晶片。

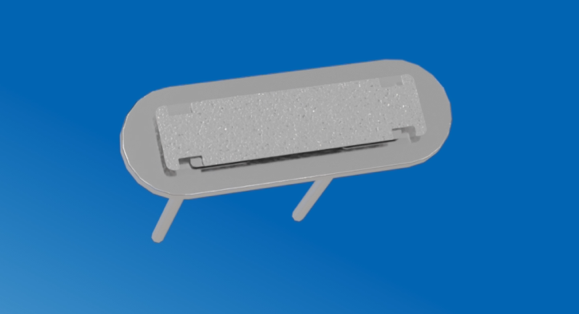

拆開晶振的金屬外殼，一片經過精密切割的石英晶片便顯露出來了，還有連接在其表面的金屬電極。

圖4

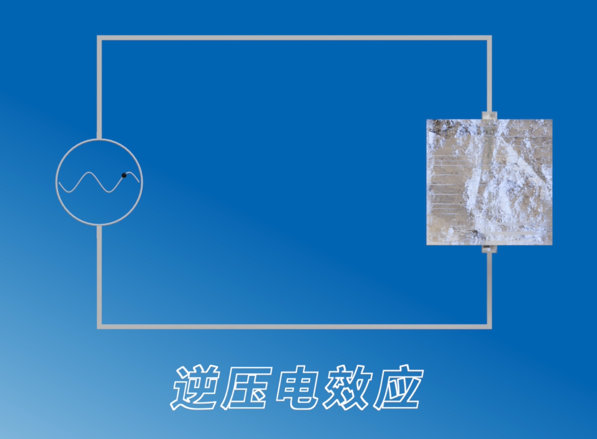

石英晶體具有獨特的壓電效應：給石英晶體施加交變電壓時，晶體會隨之產生周期性的機械振動（逆壓電效應）；反之，機械振動又會產生對應的電信號（正壓電效應）。正是這種電能與機械振動的持續相互轉換，構成了穩定振蕩的基礎。

圖5

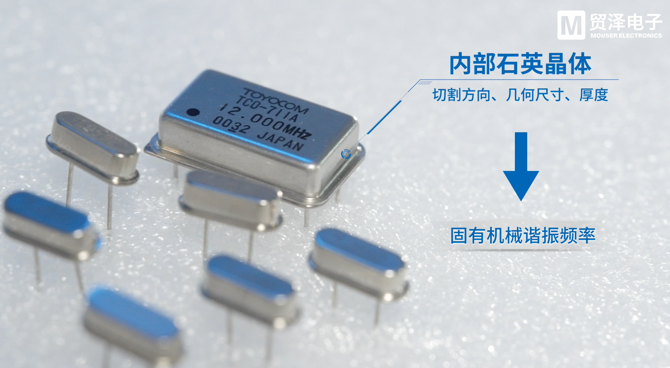

而晶振的精準頻率，要歸功于石英晶體本身的一個關鍵特性了，它具有一個由自身物理結構，比如切割方向、幾何尺寸、厚度等所決定的固有機械諧振頻率。當我們施加的外部交變電壓頻率恰好與這個固有頻率一致時，便會引發諧振。此時，晶體的機械振幅達到極大，輸出的電信號也極為強勁和穩定。

圖6

由于這個頻率是由晶體本身的物理結構決定的，幾乎完全不受外部電路和環境干擾，因此才能實現極高的精度。晶振有那么多“非整數”的標稱頻率都是經過精密計算和切割后，石英晶體所能穩定產生的、精確的固有諧振頻率。

03有源vs無源：晶振該怎么選？

搞懂了晶振的頻率邏輯，接下來就是使用中的實際問題了，比如晶振主要分為有源晶振和無源晶振，怎么選？

無源晶振：需要“外部助力”才能工作

平時在單片機超小系統中常用的2腳晶振，大多是無源晶振，必須依靠外部的起振電路才能產生穩定振蕩。

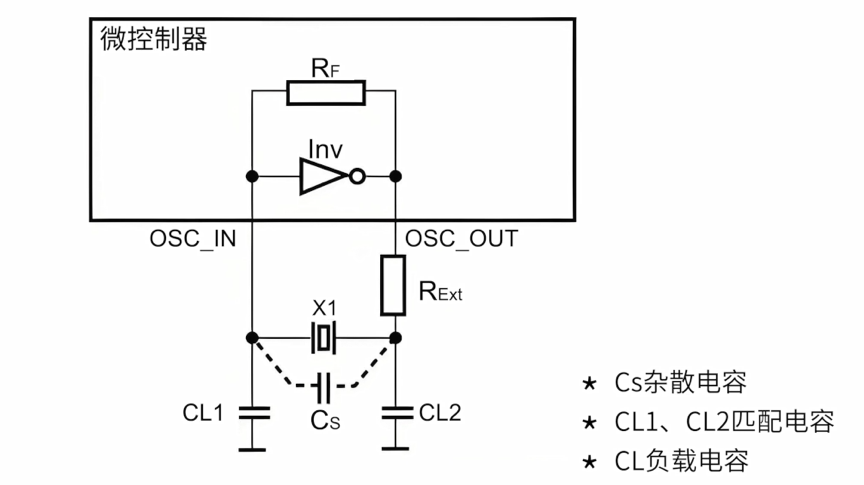

常見的起振電路是皮爾斯并聯振蕩電路，由兩個匹配電容（CL1、CL2）和單片機內部的反相放大器組成。

圖7

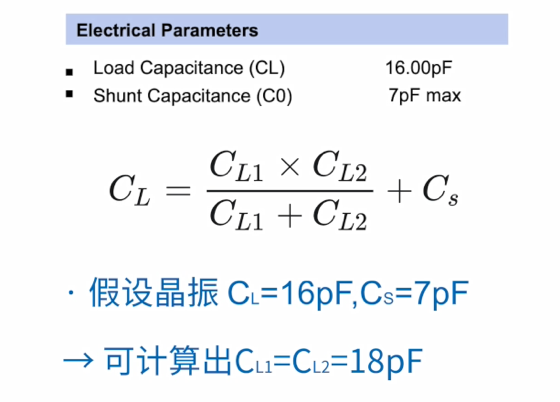

晶振 datasheet 中會標注負載電容（CL）和雜散電容（Cs）的數值，通過公式 CL = (CL1×CL2)/(CL1+CL2) + Cs，就能計算出合適的匹配電容參數——如果電容數值不合適，晶振可能無法起振，或者輸出頻率不穩定。

圖8

無源晶振的優勢很明顯：成本低、體積小、設計靈活，適合對成本敏感、功能相對簡單的電路，比如51單片機超小系統、簡單傳感器模塊等。但它的缺點也不容忽視：需要額外設計起振電路，對布線要求較高，抗干擾能力相對較弱。

有源晶振：即插即用的“時鐘模塊”

有源晶振則是一體化解決方案——把石英晶體、起振電路、信號放大電路和波形整形電路全部集成在金屬外殼內，相當于一個現成的時鐘信號發生器。

使用時，只需給有源晶振接通電源，就能直接輸出穩定的時鐘信號，不需要額外設計起振電路，電路連接非常簡單。而且有源晶振的輸出信號穩定性更高、抗干擾能力更強，還能提供更寬的頻率范圍，部分型號甚至支持頻率可調。

不過有源晶振的價格比無源晶振高不少，體積也更大，功耗相對較高，更適合對時鐘精度和穩定性要求高的場景，比如工業控制、通信設備、高端單片機系統等。

04晶振使用也有“坑”要避？

雖然晶振是結構簡單的電子元件，但很多新手會因細節疏忽踩坑，導致電路工作異常，比如：

1）正如開頭的實驗所示，不同頻率晶振對應的機器周期、波特率等參數不同，隨意替換會導致功能異常，必須根據電路設計需求選擇指定頻率，不能隨意更換。

2）無源晶振的匹配電容不能隨便選，需按 datasheet 計算選型，否則會影響起振和頻率穩定性。

3）晶振電路對布線要求較高，晶振應盡量靠近單片機的晶振引腳，布線不宜過長，避免引入干擾，導致時鐘信號異常。

晶振，就像電子系統的“心臟”，每一次精準振蕩，都為設備的正常運行提供時間基準。從串口亂碼到實時計時，晶振的頻率選擇和選型都直接影響著項目成敗。希望通過這篇文章，你能真正搞懂晶振的核心邏輯，以后在開發中再也不會為“選什么晶振”“為什么通訊失敗”而頭疼。
