爐溫控制電路圖

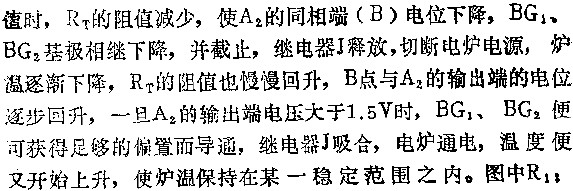

圖中是一個爐溫控制電路，實際上是5G23作減法器的一個具體運用實例。圖中R3（1K），R4（1K），R5（1K）及RT為一電橋，其橋A、B兩點向運算放大器提供電位信號。RT為熱敏電阻，用以檢測爐溫變化。當爐溫升高到某一設定
