聲光報警實驗穩壓電源電路

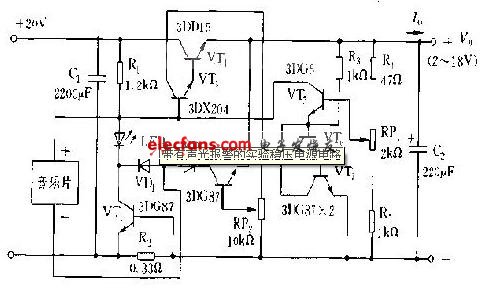

VT5,VT7接成穩壓管產生基準電壓，R1,RP1,R3構成取樣電路，VT3為放大管，VT3,VT4為調整管。VT1與R2構成過流保護電路，正常工作時，VT1截止，當負載電流I大于1.5A時，則Vr>0.5V,VT1導通LED1點亮，使VT3基極電位降低，故I1減小。VT2和RP2構成負載短路保護電路，正常工作時，VT2的Vbt<0,VT2截止，一旦負載短路，則VT2的Vbe>0.6V,VT2導通，使VT3,VT1截止，I降為0,從而保護了調整管，于此同時LED2點亮，上述兩種情況，都同時使音樂集成片發聲，形成聲光報警。帶有聲光報警的實驗穩壓電源電路如下所示：
