全新一代Mac Pro那形如“垃圾筒”的傲嬌身材下究竟隱藏著多少秘密？蘋果的工業設計是如何達到如此水準的？還得看iFixit的完全專業拆解。

這次拆解的Mac Pro配備了四核處理器、12GB內存、FirePro D300雙顯卡、256GB固態硬盤、802.11ac無線網卡，基本上是最低配置了，不過內部結構設計是相通的。

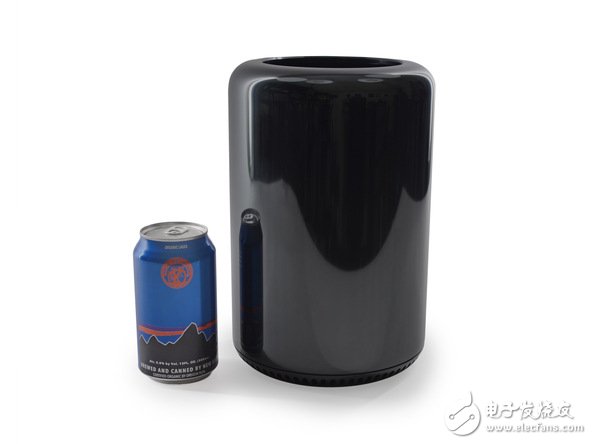

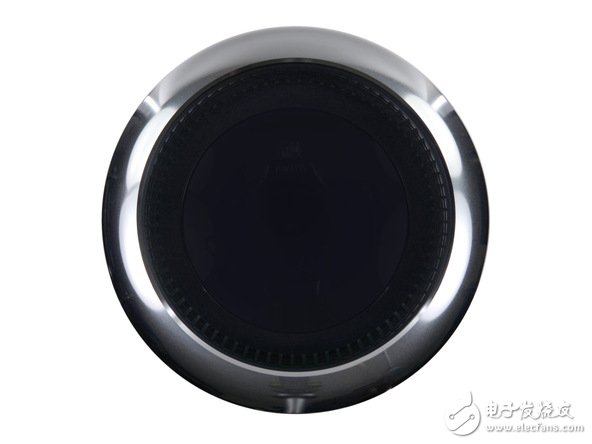

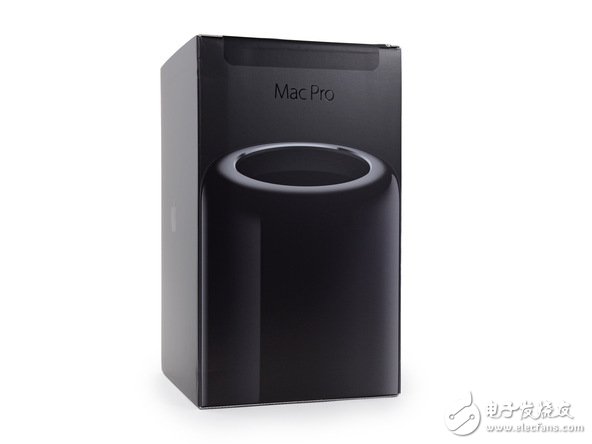

先來欣賞欣賞真機：

OK，拆解開始：

蘋果的產品一向“封閉”，極難拆開，還有專用螺絲，但是這里只需要滑開鎖定開關即可拿掉外殼，簡單得過分。

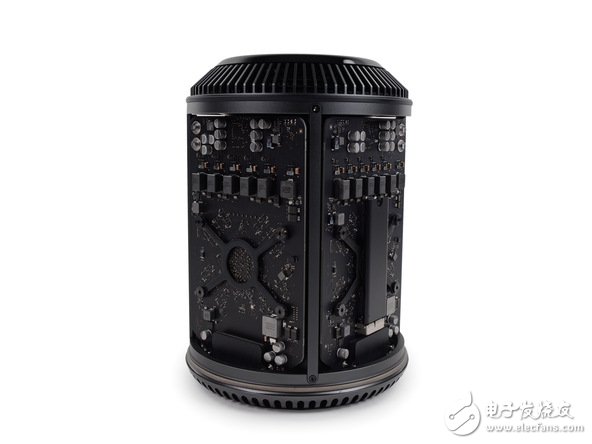

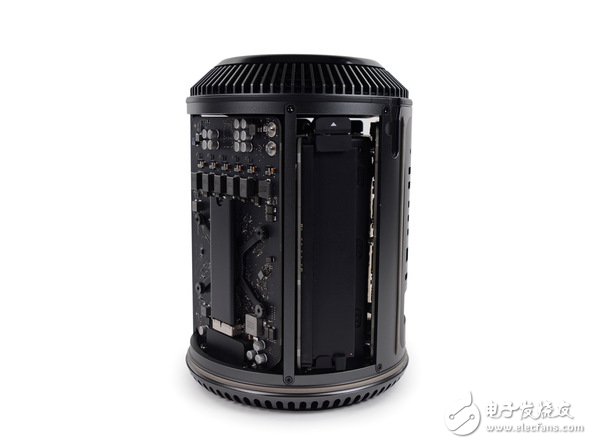

兩塊顯卡并排，唯一破壞對稱性的就是掛在第二塊卡上的固態硬盤。

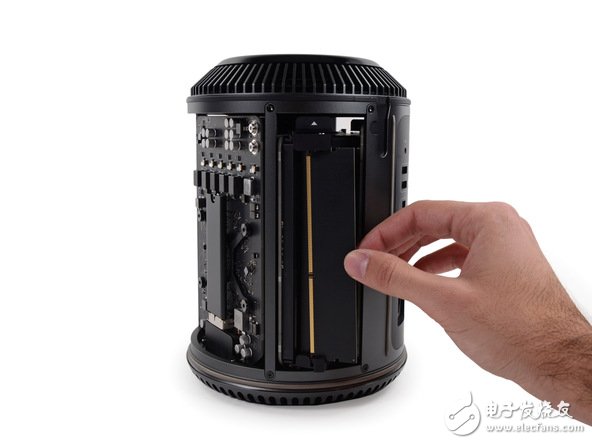

轉過來一點，垂直的內存。

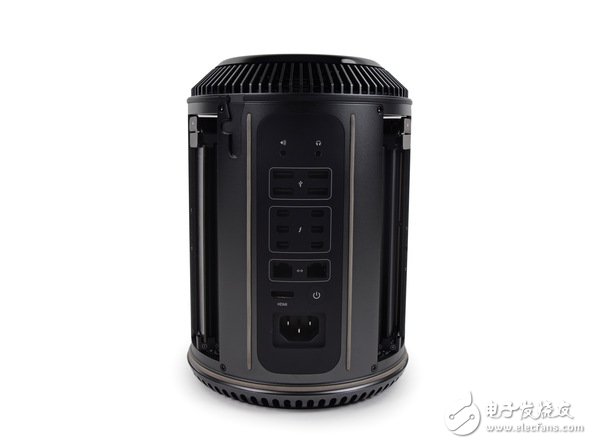

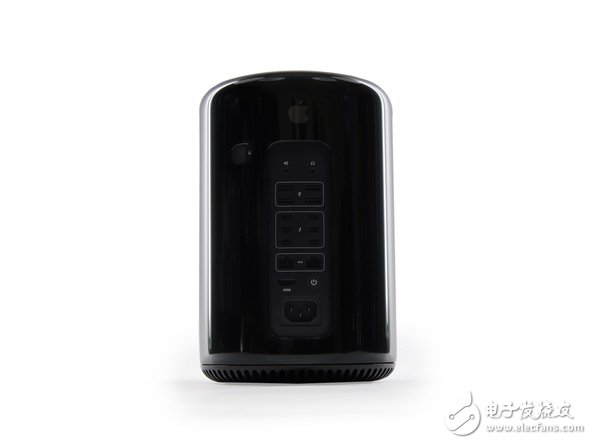

背部接口面板。

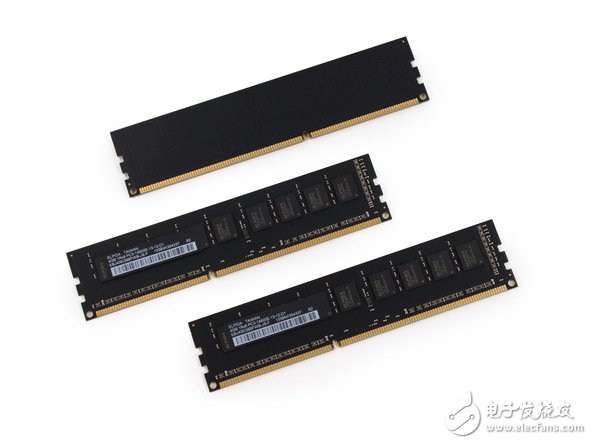

內存是標準的DDR3L DRAM，單條4GB，三條總?cè)萘?2GB。很好取下喲。

爾必達EBJ04EG8BFWB-JS-F。最多可選配四條、64GB。

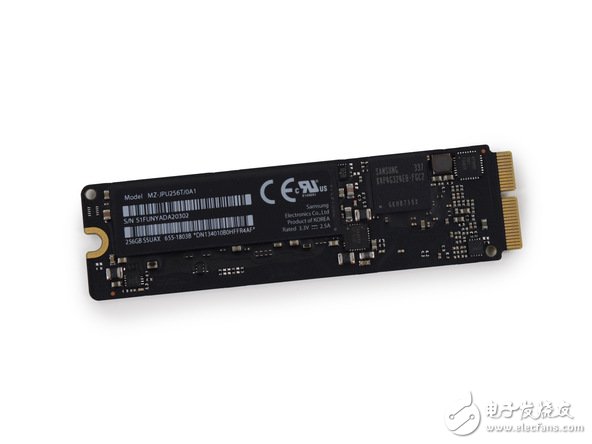

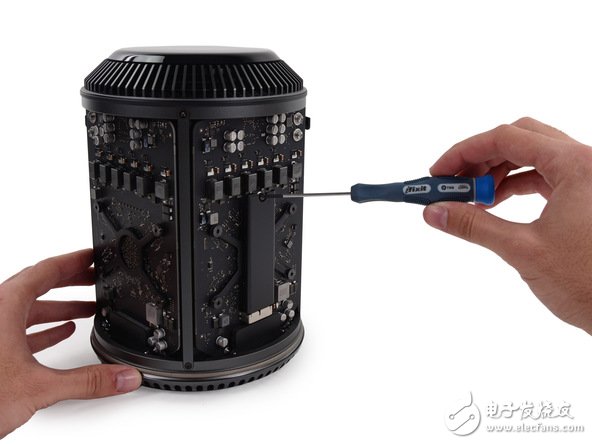

T8螺絲刀擰掉一顆普通螺絲，即可拿下固態硬盤。

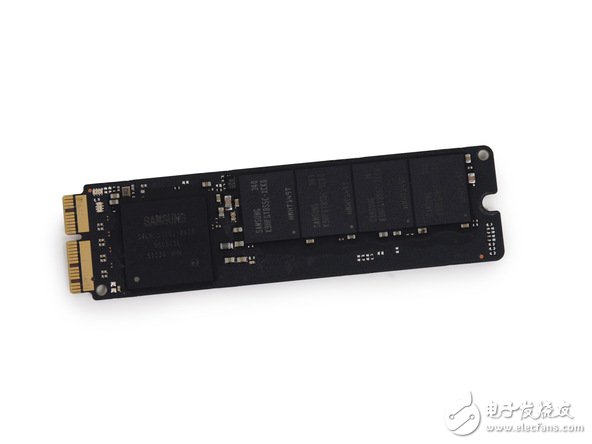

三星S4LN053X01-8030 ARM主控制器、三星K9HFGY8S5C-XCK0閃存顆粒、三星K4P4G324EB 512MB緩存顆粒。

是不是想起了新款MacBook Pro、MacBook Air？

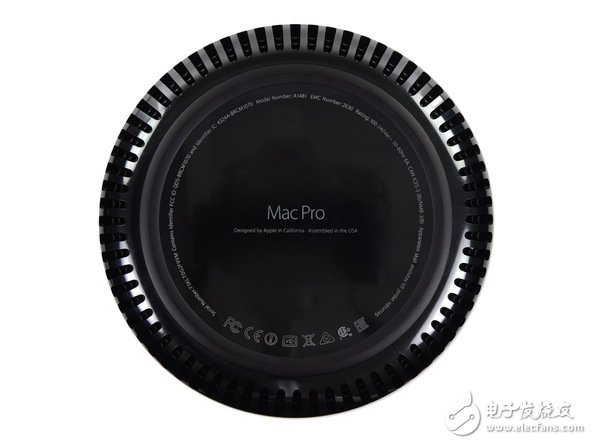

底部的標簽，可見型號為A1481，電壓范圍100-240V，全球暢通。

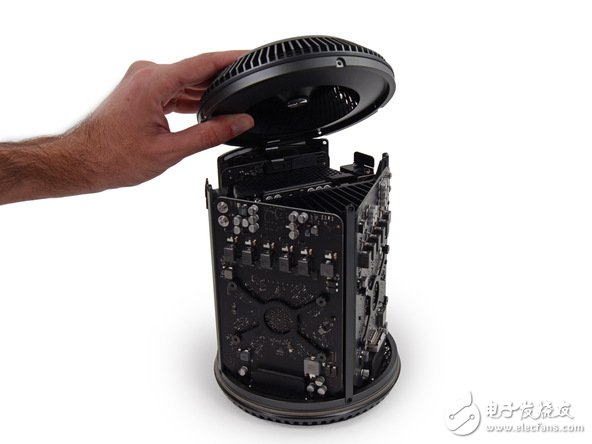

頂蓋很容易拿下來，里邊只有一個風扇，散熱就靠它了。

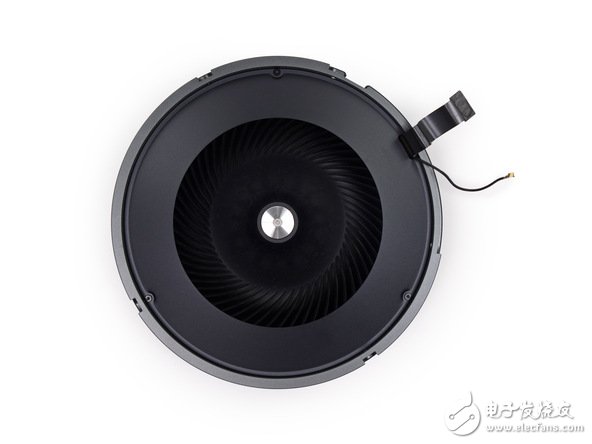

風扇內景。

頂視圖。巨大的三角形散熱片，處理器、雙顯卡公用。

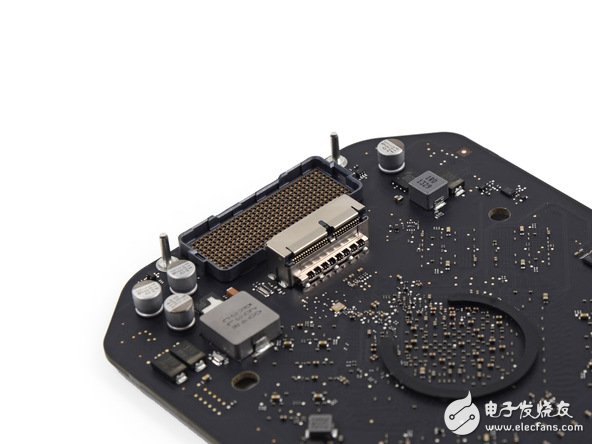

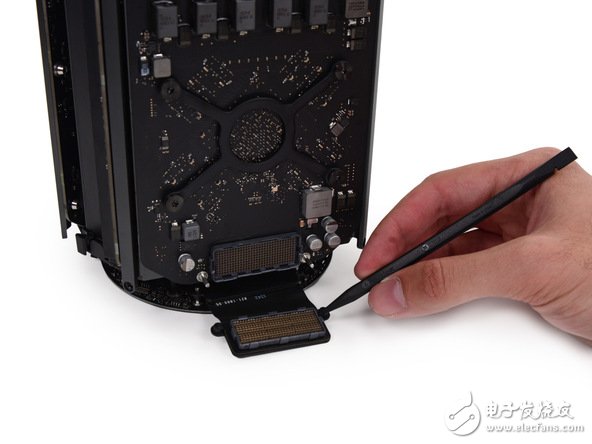

斷開顯卡與底座的連接。這是一種從未見過的新型接口，很多針腳，顯然是蘋果定制的，內部總線自然還是PCI-E。

顯卡上的固定支架和普通顯卡是差不多的，四顆螺絲。

顯卡本身也是普通螺絲安裝的，散熱在內部。

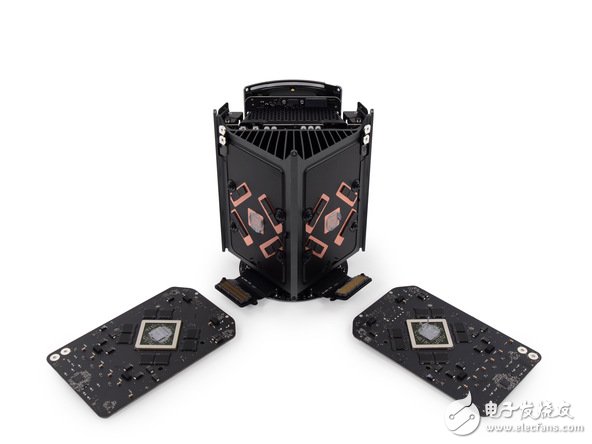

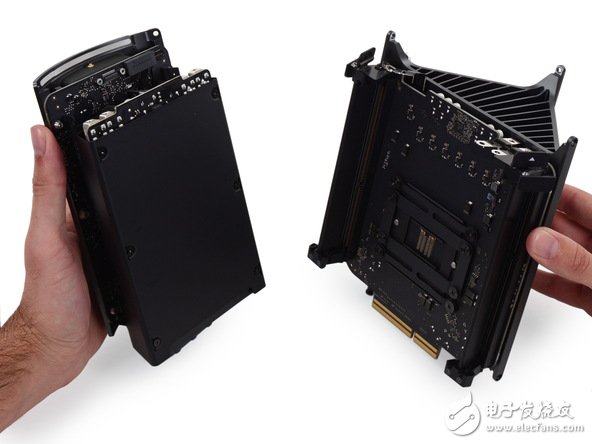

兩塊顯卡。

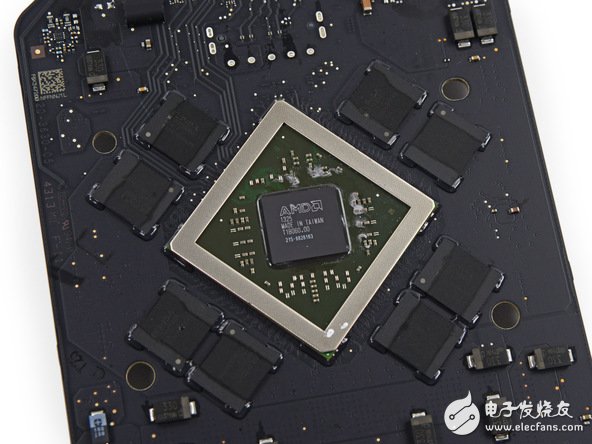

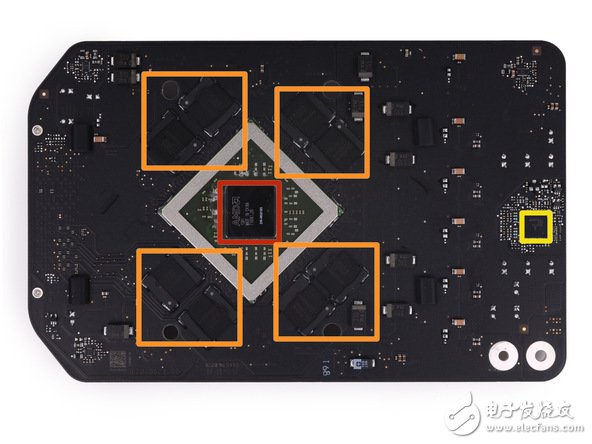

顯卡正面：中央紅色的是AMD FirePro D300 GPU核心，環繞周圍橙色的是爾必達W2032BBBG 2Gb（256MB） GDDR5顯存顆粒，八顆共2GB，右側黃色的是SL 6336六相PWM供電控制器，支持輕負載效率增強、電流監控。

顯卡背面：左上角綠色的是仙童半導體DD30AJ，左下角和右側一排藍色的是IR C F3575 CCIRP。

GPU核心，***制造，和桌面上的Pitcairn核心師出同門，也就是Radeon HD 7800、FirePro W7000的親戚，1280個流處理器，顯存位寬256-bit。

比較特殊的是，固態硬盤就掛在這塊卡上。蘋果也是第一家這么做的?；蛟S可以參考學習學習？

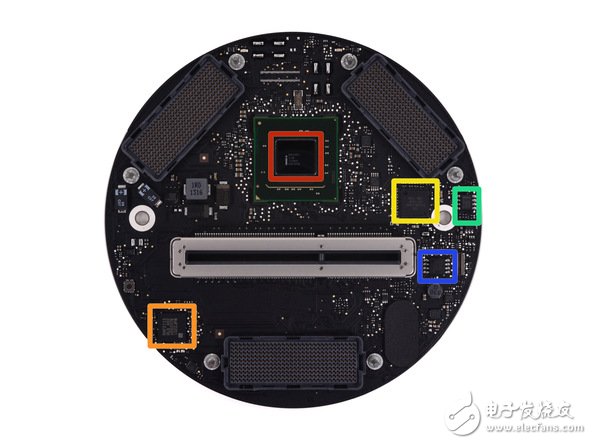

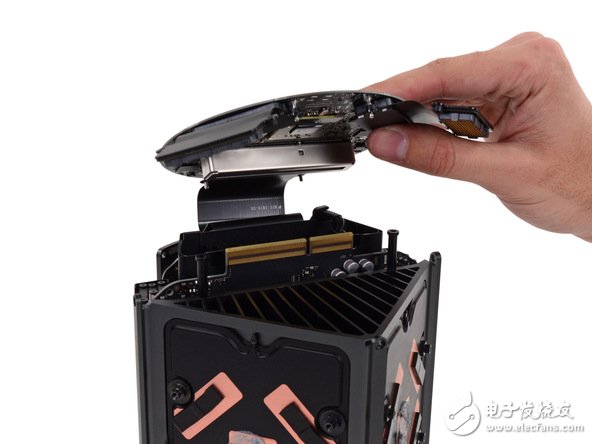

底部是一塊圓形（貌似第一次見）的子卡。

紅色：Intel BD82C602J PCH芯片組（X79的服務器版本）

橙色：R4F2113 NLG A02 AE03376

黃色：ICS 932SQL435AL 3817528F

綠色：德州儀器LM393雙路差分比較器

藍色：MXIC 25L6406E 64Mb（8MB） COM串行Flash

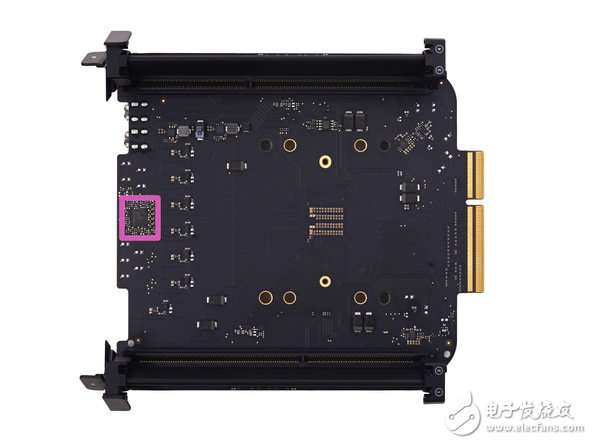

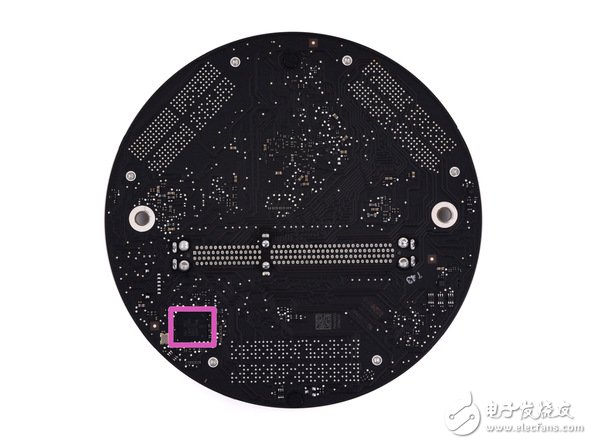

背部只有一顆980 YFC LM4FS1BH，最新款MacBook Air上也有它，但仍不知道是啥。

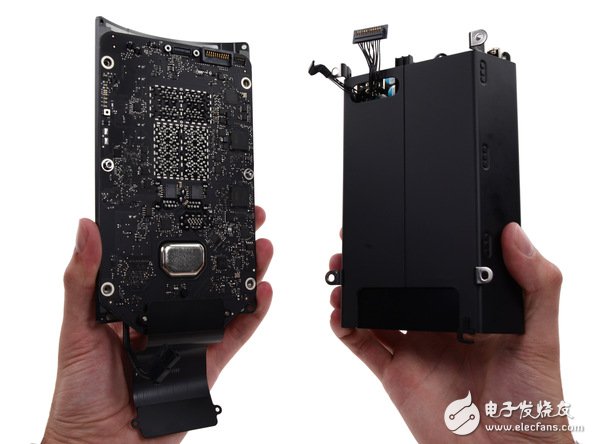

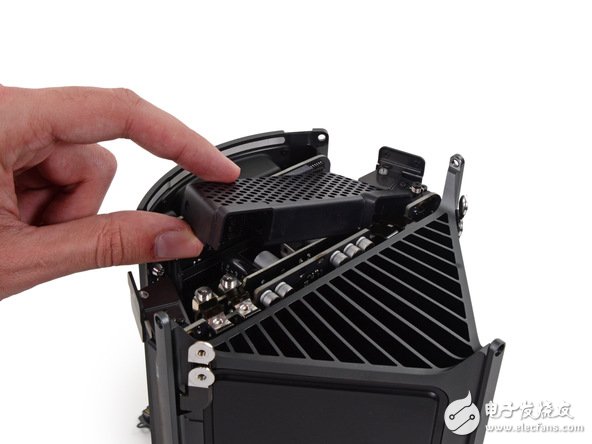

掀開黑色的柵欄蓋子，就能看到電源了，夾在主板和背部I/O子板之間。

電源線被藏了起來，但不容易移除。過了這一關，I/O子板和電源就分開了。

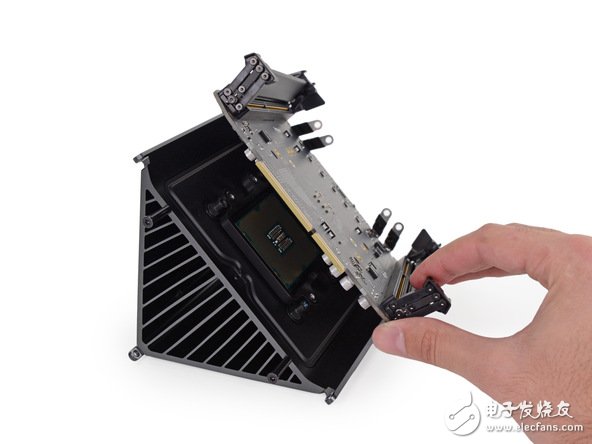

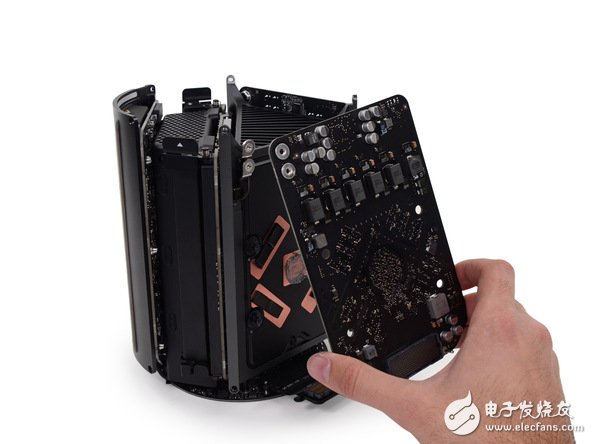

主板不難拿下?？吹嚼镞叺?a href="http://m.makelele.cn/v/tag/132/" target="_blank">CPU了么？

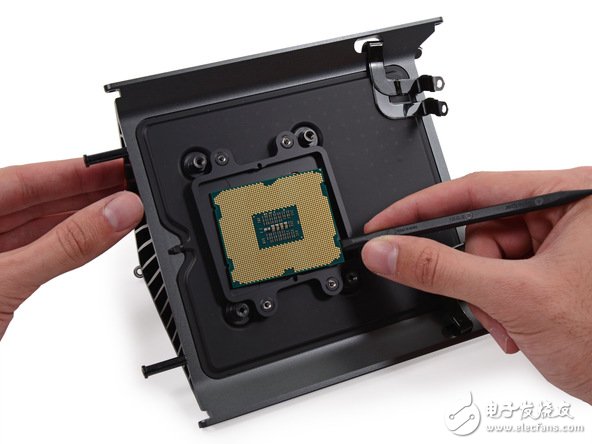

平常拆機我們都是從正面取CPU，這次反過來了，先看到的是CPU底部觸點。

Xeon E5-1620 v2，Ivy Bridge-EP架構，四核心八線程，原始主頻3.7GHz，睿頻加速最高3.9GHz，三級緩存10MB，熱設計功耗130W。標標準準的，可以自行更換、升級。

紅色：LGA2011標準插座

橙色：SMSC 1428-7 3233E5A

黃色：IR C F3575 3X3YP

綠色：NXP PA9517A電平轉換I2C總線中繼器

藍色：德州儀器58872D

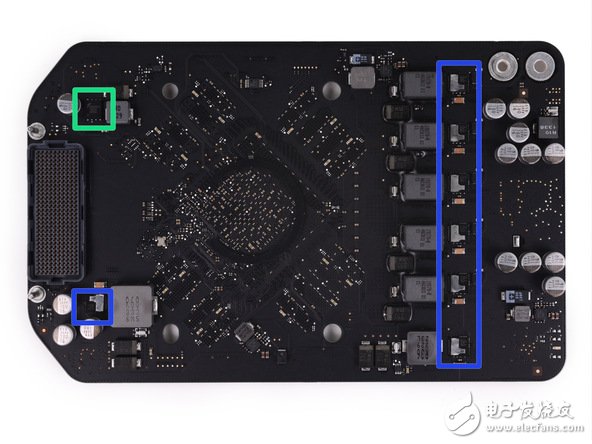

另一側只有Intersil ISL 6367混合數字雙PWM供電控制器。

再來看看I/O子板。

正面芯片——

紅色：博通BCM57762千兆以太網控制器

橙色：Intel DSL5520雷電2控制器

黃色：Fresco Logic FL1100四口USB 3.0主控制器

綠色：Parade PS8401A HDMI抖動信號去除中繼器

藍色：Delta 8904C-F

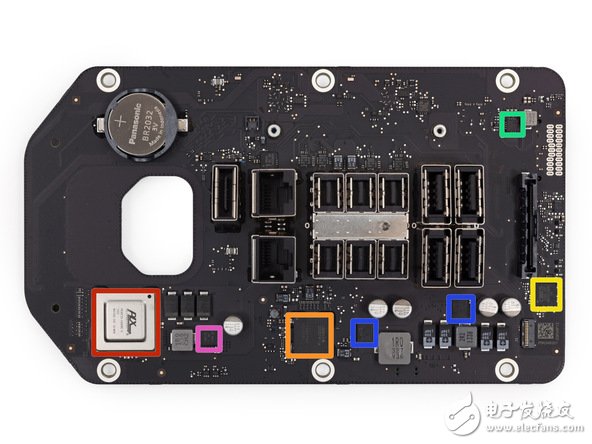

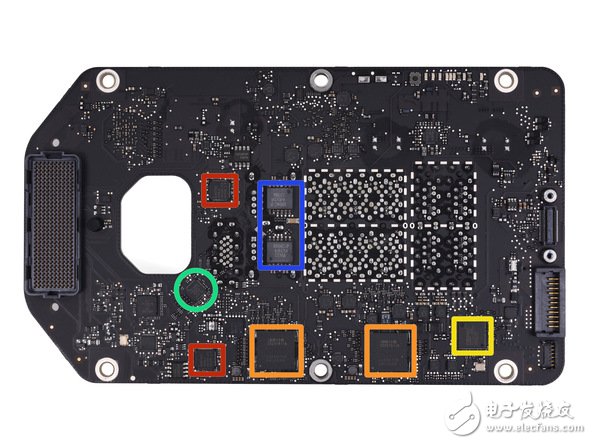

背面芯片——

紅色：PLX PEX8723 PCI-E橋接芯片

橙色：另一顆Intel DSL5520雷電2控制器

黃色：Cirrus 4208-CRZ音頻編碼器（15寸MacBook Pro里也有它）

綠色：Intersil 14AIRZ F335QV

藍色：德州儀器58888D

粉色：德州儀器58872D

左上角是標準的BR2032 CMOS電池。

電源不大很緊湊，輸出電壓12.1V、電流32.2A，額定功率450W，沒有專門的散熱，也要靠系統風扇。

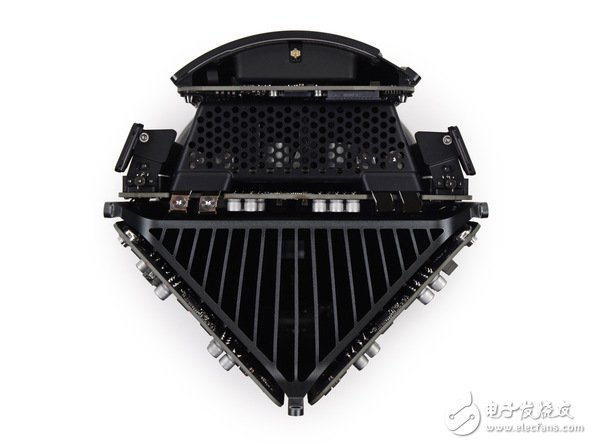

再來看看中央的三角形散熱設計。

I/O子板外殼。

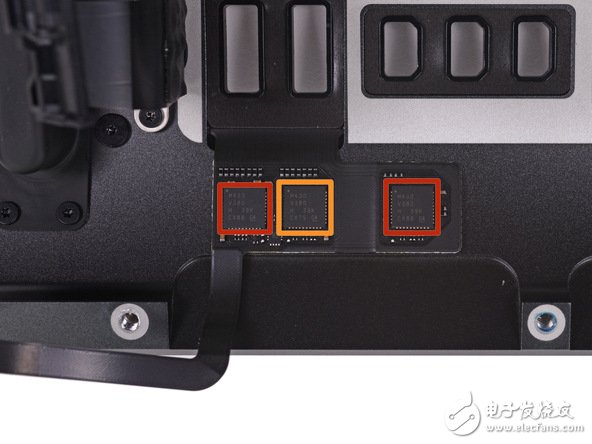

上邊有兩顆M430 V380 H 39K CX88 G4、一顆M430 V380 H 39K CX7S G4，猜測可能是德州儀器MSP430 16位微控制器。

全體零件合影。維修難度指數8（最簡單為10）。
