今年雙十一的前一周，雷軍在微博上公布新版小米移動電源的上市消息：16000mAh，定價 129元，雙十一天貓首發，特價99元。較以往的10400mAh移動電源限量發布，這次備足了10萬臺貨源公開搶購，但不到10小時已經銷售一空，次日就恢復回了原價。作為小米推出的首款大容量移動電源，16000mAh新品的做工和性能表現如何呢，我們從小米天貓店自購了一臺，通過做工分析和充放電測試，為大家揭開更多面紗。

一、外觀賞析

小米16000mAh比10400mAh容量增加5600mAh；長度方面16000mAh、10400mAh分別為145mm、90.5mm，新款增加了 54.5mm，但寬度變窄握感更佳；重量上，小米16000mAh為350g，10400mAh為250g，僅增加了100g，小米16000mAh的重量相當于一聽330ml的可樂。

工業設計方面，小米16000mAh的充放電接口、電量指示燈和按鍵的布局，延續了小米10400mAh的家族style。輸入上16000mAh跟 10400mAh保持一致，都還是5V 2A，小米官方給出的充電時間參考：使用 5V/2A 充電器，標配 cable，需9小時；使用5V/1A充電器，標配 cable，需14.5小時。通過與小米4原裝充電器（MDY-03-EB）的實際搭配測試，16000mAh不支持QuickCharge 2.0極速充電。

再來看下背面的銘牌，小米16000mAh的具體型號為NDY-02-A1，兩路USB分別都可以輸出5V 2.1A，同時使用時最大電流是3.6A。這次小米采用了全新的標注方式，標注了容量的同時，還提供了5.1V 1A輸出條件下90%轉換率后的容量為10800mAh。細節上可見，小米16000mAh兩端鋁合金外殼采用了CNC鏤邊工藝，不再割手，提升了手感。

二、內部拆解

拆解前，揭開小米16000mAh兩端的裝飾品，分別露出4顆螺絲，擰下后就能無損拆解。采用這一設計，方便工人組裝，也便于后續維修。

拆解后的內部由三部分組成，分別是電池組、PCBA、固定框架。電芯的面積比重最大，小米16000mAh采用了5只LG目前最高容量的3200mAh圓柱電芯。Pack好的并聯電池組都有一個唯一條碼，方便原廠追溯生產日期和批次。為了照顧設計上的布局，電池組正負極連接PCBA的鎳帶使用了3條，其中正極1條，負極2條。絕緣細節上，使用了大量的青稞紙和麥拉片（圖中黃色高溫膠帶），避免運輸以及使用過程的顛簸或振動，造成電池短路。

LG 這款新品電芯型號為LGABE11865，外觀為深紫色PVC封套。官方PDF中標稱容量為3200mAh（12.0Wh），最小容量為 3100mAh（11.6Wh）；充電截止電壓為4.35V（±0.05V），放電截止電壓為2.75V；電芯內阻在50毫歐以下，最大放電電流為 4.65A；LGABE11865每支重量約49g左右，相比LGABB41865（2600mAh）的48g重了僅1g，可見新工藝讓能量密度得到顯著提升。

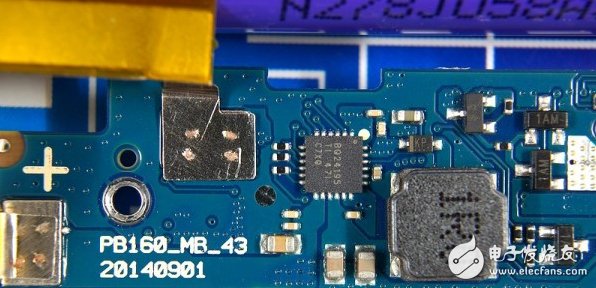

移動電源的電路分為充電、MCU控制、放電三部分。小米16000mAh的電路中使用了充放電二合一的TI BQ24195方案，這顆IC在小米其他移動電源中也有用到。TI BQ24195集成了5V 2.1A充電和放電；電池充電截止電壓可調，通吃3.6V（鐵電）、4.2/4.3/4.35V（鋰電）等各類主流鋰電池；還能自動調節適配器輸入電流；可實現路徑管理，支持邊充邊放；封裝為QFN-24，體積小巧僅4x4mm。具備眾多功能的TI BQ24195，是移動電源攻城濕心目中的“夢中情人”。

除了TI BQ24195之外，小米16000mAh還采用了另外一顆重磅IC：矽力杰sy7065A，圖中編號為VL4PF采用QFN 2x2mm封裝的IC。矽力杰sy7065A是一顆高效率同步整流升壓IC，在這款充電寶的設計上擔當與TI BQ24195一起承擔了聯合輸出電流。兩個USB輸出中，TI BQ24195負責USB上口，矽力杰sy7065A負責USB下口。

圖中左側的IC為現代ABOV 97F1204SMBN單片機，SOP16封裝，生產周期為14年第16周，這顆MCU負責小米16000mAh的電量顯示，配合TIBQ24195實現溫度保護。

在小米的官方宣傳中，16000mAh移動電源具備輸出電流自動識別功能，這個由圖中USB附近的TI TPS2513完成，這是一顆USB專用充電端口 （DCP） 控制器，支持BC1.2規范和中國電信標準YD/T 1591-2009短接模式，解決了安卓和蘋果手機在充電過程中無法識別。同時采用了兩顆R050精密取樣電阻，保證了輸出電流保護點不會隨著溫度上升或者電流變化而偏移影響輸出的穩定性。

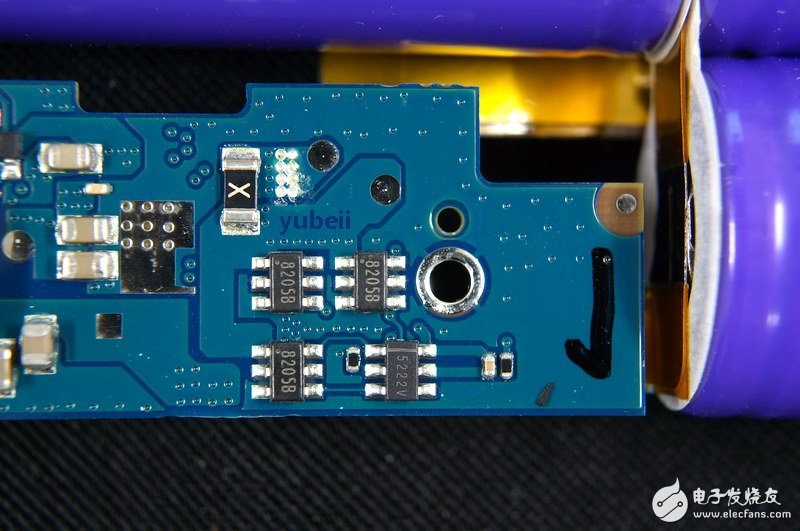

小米16000mAh在使用安全上采用了多重保護，其中圖中的5222V（類似DW01）與多顆8205搭配，組成了鋰電池的最后一道安全防線，可以在單片機或者BQ24195都故障的情況下防止電池被過充電、過放電和短路。這款移動電源的輸出高達5V3.6Amax，小米工程師在PCBA正反使用多達5顆 8205，降低大電流輸出的發熱以及減小MOS導通內阻，避免因為輸出電流過大，導致移動電源誤關斷。

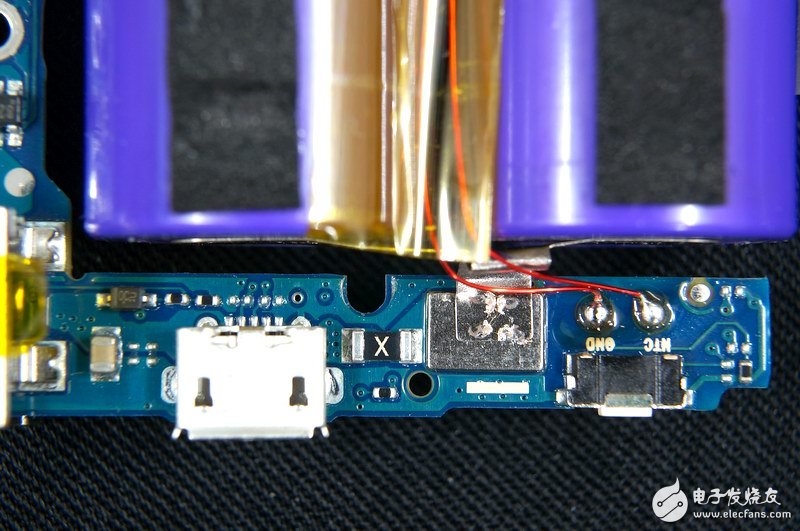

在MicroUSB的選擇上，小米16000mAh需要承受長達9小時5V 2A（10W）大電流的沖擊，發熱和牢固性面臨了挑戰。這里小米選用了具有四個固定柱的“牛角”MicroUSB座子，深插入PCB中，提升了長期插拔穩定性。

三、充放電性能測試

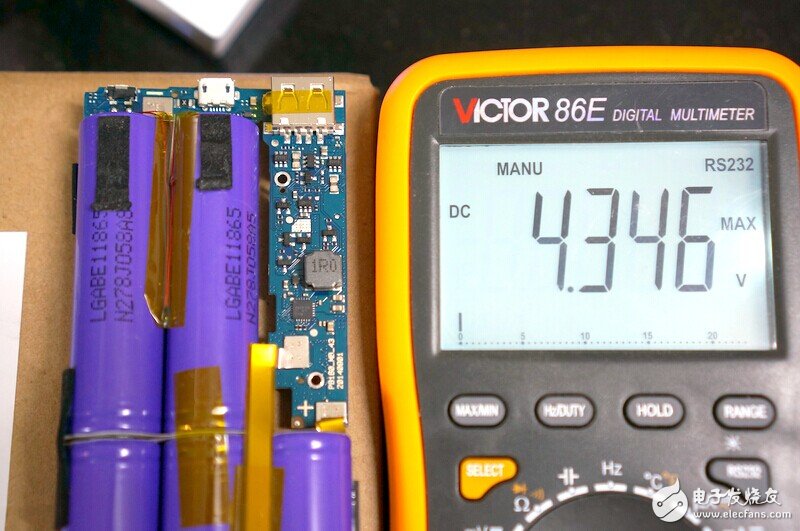

用萬用表實時監測充電截止電壓，可直觀的反應出這款充電寶是否充滿，以及過壓。在這里，筆者將小米16000mAh充到4顆LED指示燈長亮為止，實時監測得出電池組的充滿截止電壓為4.346V，沒有超過LGABE11865電芯PDF中規定的4.35V，可見充電截止未過壓。

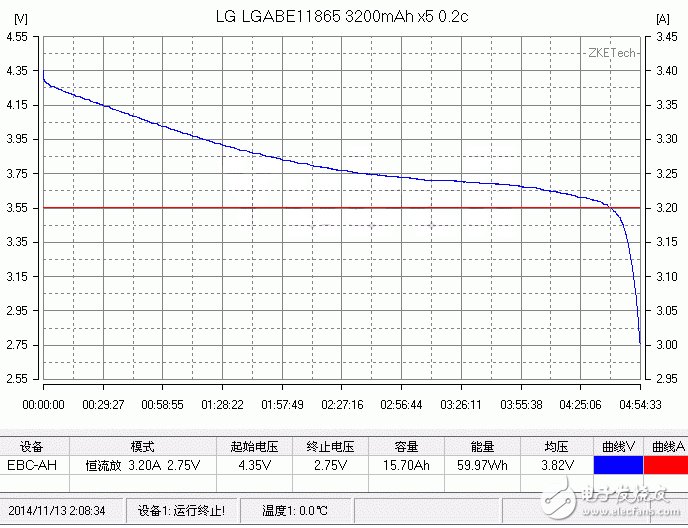

充電截止電壓測試完畢后，筆者將16000mAh電池組按照GB/T 18287-2013《移動電話用鋰離子蓄電池及蓄電池組總規范》，進行0.2C分容測試，放電電流為3200mAh，截止電壓為2.75V；經過4小時 54分33秒恒流放電，最終得出實際容量15700mAh（平均每支電芯為3140mAh）。結合LGABE11865 PDF中的最小容量偏差，小米16000mAh的容量處于正常范圍，沒有虛標。

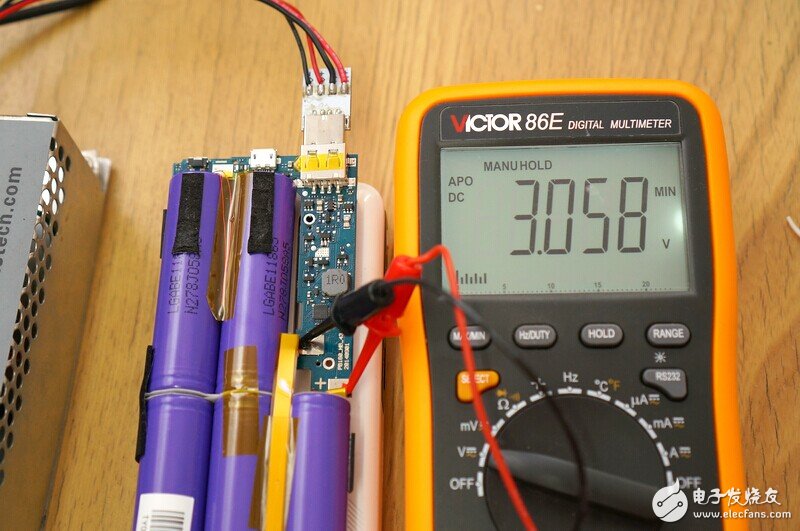

再次對電池組進行充滿電，分別以以5V 1A/2A恒流放電進行效率測試，移動電源放電到4盞LED電量指示燈全部熄滅，實時監測電池組電壓為3.058V。此時電池組內還留有余量未放凈，但單片機已經控制輸出IC停止工作。這個電壓比LGABE11865 PDF中規定的2.75V截止略高，放電截止電壓略帶保守，留有的余量可供單片機待機，避免了長期閑置充電寶后，電池過放報廢。

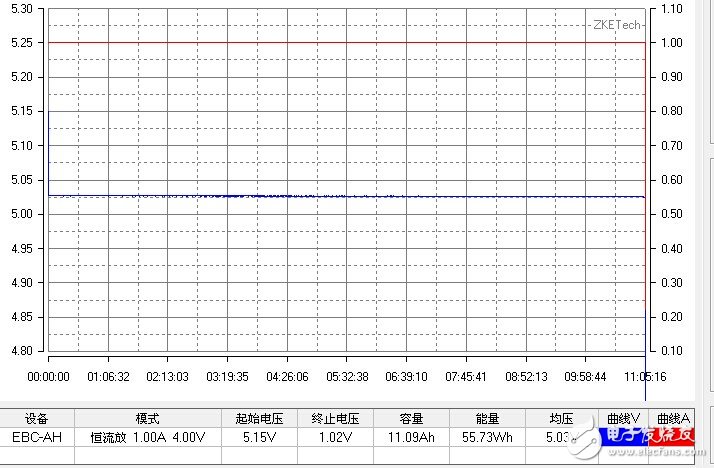

首先采用標準的5V 1A測試輸出效率，放電截止電壓設為4V的條件下（充電寶低于4V輸出已經無法給手機正常供電），小米16000mAh經過11小時5分16秒放電測試，得出11090mAh容量（55.73Wh）。實際效率為92.92%，如何得來：放電能量55.73Wh除以電芯實際能量59.97Wh。

回到小米移動電源銘牌所標注的5.1V1A輸出條件下90%轉換率后的容量為10800mAh，實際測試結果超出了標稱值。

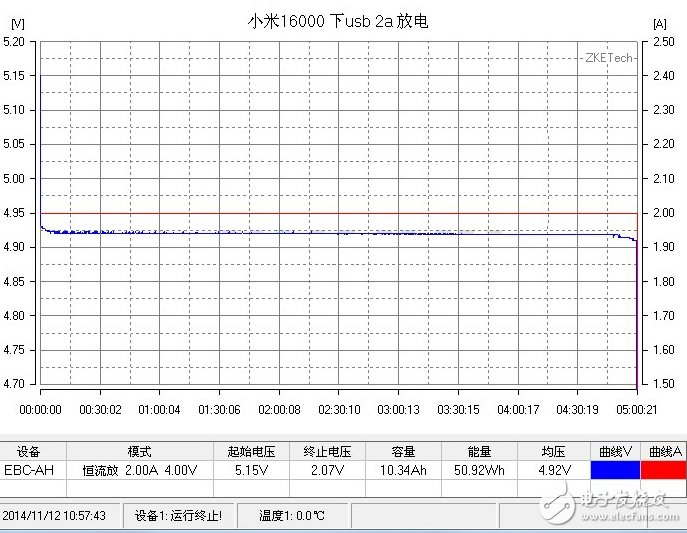

以5V 2A恒流放電進行效率測試，放電截止電壓設為4V的條件下（充電寶低于4V輸出已經無法給手機正常供電），小米16000mAh經過5小時21秒放電測試，得出10340mAh容量（50.92Wh）。實際效率為84.90%，如何得來：放電能量50.92Wh除以電芯實際能量59.97Wh。

iPhone6 Plus的電池能量為6.91Wh，小米16000mAh以2A輸出后的能量為50.92Wh，相當于7.369塊iPhone6 Plus電池（不等同于充電次數）。

經常有小伙伴在使用移動電源時，同時給手機和平板充電，發現移動電源自動關閉，拔下一個孔又好了。這是因為兩路輸出超過了移動電源預設的最大電流，為防止拉壞移動電源啟動了過流保護。

在這里，經過實測得到小米16000mAh兩個USB接口聯合輸出時的過流點，可供大家實際使用時參考。

1、上口和下口分別單路輸出，達到2.6A時保護啟動；

2、上口1A恒定負載，下口步進輸出，1A+2.6A =3.6A，達到單口最大保護；

3、上口2A恒定負載，下口步進輸出，2A+2.3A =4.3A 保護。

測試總結

小米16000mAh大量使用了與5200mAh和10400mAh通用的元器件，有效控制成本；同時還引進了矽力杰作為主力供應商，提升了產品性能。內置 LGABE11865電芯，每千只的批量報價為19元/只，首批成品以99元包郵銷售，可見小米在電芯、IC、外殼三方供應鏈整合中已經具有強勢議價權。無論是上一代的10400mAh，還是新發布的16000mAh，每一次，小米都給行業一記重創，讓用戶得到實惠，也加速了行業的洗牌。

電源易買，精品難求，如果要給這款充電寶找缺點，筆者希望價格能依舊保持99元敞開供應；此外，充電速度希望更快，如能使用小米4手機上的Quick Charge 2.0快充，縮短用戶充電過程中的等待時長，離完美產品更進一步。
