基于測量射頻接口和器件的需求，HP公司（是德科技的前前身）于1967年發明了第一臺網絡分析儀8410A。8410A的發明，把阻抗測量從紙上的史密斯圓圖搬到儀器上實現精確快速測量。

圖1第一臺網絡分析儀8410A

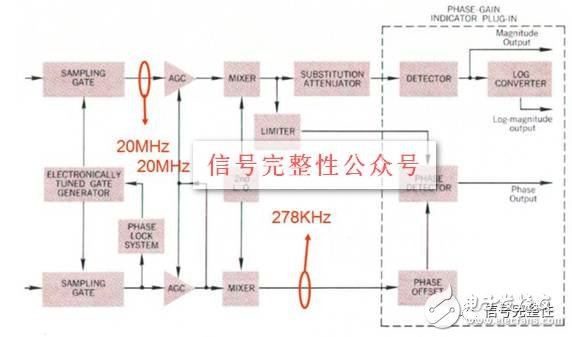

8410A網絡分析儀工作原理框圖如圖2所示。（編者注：前段時間和一些老工程師聊天，說現在很多外國內的網絡分析儀都是參考的這個原理框圖。有興趣的工程師，可以去查閱一些文獻資料，可以看到非常詳細的電路圖）

圖28410A工作原理框圖

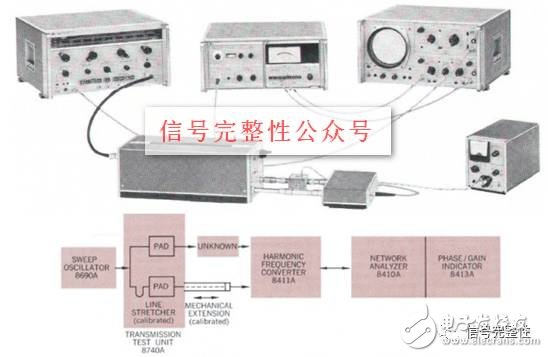

當時，器件網絡分析的典型工作系統如圖3所示。（編者注：最早期的時候，設備的功能都是非常單一的，不像現在，很多設備都是多元化的，不管是設計人員還是使用的工程師，巴不得一臺設備搞定所有的工作，現在有的設備商或者集成商都在干這類的事情）

圖3網絡分析典型工作系統

第一臺自動化網絡分析儀8542A

1970年，HP發布了第一天自動化的網絡分析儀8542A。（編者注：自動化和智能化是每一個時代都在追求的，不管是和圈子里的朋友聊天還是客戶工程師提的一些訴求，測試和仿真都是在講智能化，解救勞動力）

信號

圖4自動化網絡分析儀8542A

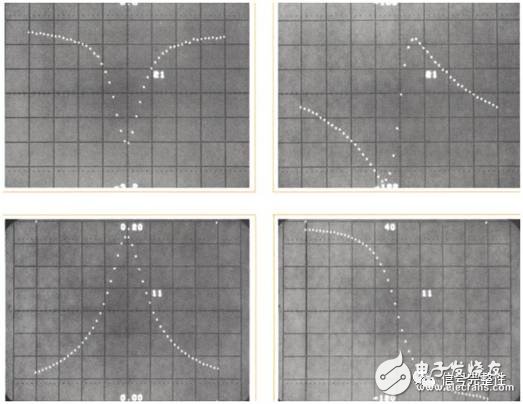

8542A可進行自動化的測量，大大提高了測量速度和效率，圖5是其測量一個濾波器的結果。

圖5濾波器的自動化測量

第一臺全集成式網絡分析儀8505A

繼續的創新是需要把自動化網絡分析儀的體積縮小。在1976年，HP發布了第一臺全集成式的網絡分析儀8505A，頻率可達1.3GHz。這時候已經發明了HPIB(即GPIB），可以編程控制這臺網絡分析儀。

圖6全集成式網絡分析儀8505A

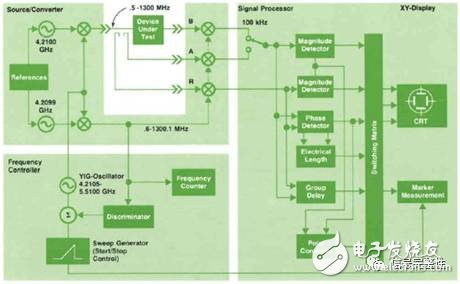

8505A工作原理框圖如圖7所示。

圖78505A工作原理框圖

第一臺數字化網絡分析儀3577A

HP于1984年發布了第一臺數字化矢量網絡分析儀3577A，頻率可達200MHz。

圖8數字化VNA3577A

110GHz網絡分析儀8510A

HP于1985年發布了最高性能的網絡分析儀8510A，頻率高達110GHz。（編者注：第一次看到這個指標的時候，我以為錯了，再查資料，確認沒錯。80年代110G的網絡分析儀，這著實厲害，上周問了下同事，現在在國內采購110GHz的網絡分析儀不受管控，但是120GHz的網絡分析儀還是需要申請license才可以，這讓咱們這些工程師情何以堪吶，小編到目前為止，使用過的最高帶寬也只有67GHz）

轉載自《信號完整性》公眾號
