GaN成為半導體界矚目的焦點

安富利 ? 來源:互聯網 ? 作者:佚名 ? 2017-10-11 08:21 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

氮化鎵(GaN)

半導體行業在摩爾定律的“魔咒”下已經狂奔了50多年,一路上挾風帶雨的,好不風光。不過隨著半導體工藝的特征尺寸日益逼近理論極限,摩爾定律對半導體行業的加速度已經明顯放緩,為獲得更細小“線寬”的投資,未必能夠帶來更劃算的收益。

所以未來半導體技術的提升,除了進一步榨取摩爾定律在制造工藝上最后一點“剩余價值”外,尋找硅(Si)以外新一代的半導體材料,也就成了一個重要方向。在這個過程中,氮化鎵(GaN)近年來作為一個高頻詞匯,進入了人們的視野。

GaN和SiC同屬于第三代高大禁帶寬度的半導體材料,和第一代的Si以及第二代的GaAs等前輩相比,其在特性上優勢突出(見表1)。表中這些貌似高深的參數,最終會給半導體器件性能帶來哪些直接影響,我們不妨“翻譯”一下。

由于禁帶寬度大、導熱率高,GaN器件可在200℃以上的高溫下工作,能夠承載更高的能量密度,可靠性更高;較大禁帶寬度和絕緣破壞電場,使得器件導通電阻減少,有利與提升器件整體的能效;電子飽和速度快,以及較高的載流子遷移率,可讓器件高速地工作。

因此,利用GaN人們可以獲得具有更大帶寬、更高放大器增益、更高能效、尺寸更小的半導體器件,這與半導體行業一貫的“調性”是吻合的。

表1,不同半導體材料特性對比

與GaN相比,實際上同為第三代半導體材料的SiC的應用研究起步更早,而之所以GaN近年來更為搶眼,主要的原因有兩點。

首先,GaN在降低成本方面顯示出了更強的潛力,目前主流的GaN技術廠商都在研發以Si為襯底的GaN的器件,以替代昂貴的SiC襯底。有分析預測到2019年GaN MOSFET的成本將與傳統的 Si器件相當,屆時很可能出現一個市場拐點。

其次,由于GaN器件是個平面器件,與現有的Si半導體工藝兼容性強,這使其更容易與其他半導體器件集成,比如有廠商已經實現了驅動IC和GaN開關管的集成,進一步降低用戶的使用門檻。

正是基于GaN的上述特性,越來越多的人看好其發展的后勢。特別是在幾個關鍵市場中,GaN都表現出了相當?shù)臐B透力。

射頻RF)領域?qū)⑹荊aN的主戰場。有分析指出,與目前在RF領域占統治地位的LDMOS器件相比,采用0.25微米工藝的GaN器件頻率可高達其4倍,帶寬可增加20%,功率密度可達6-8W/mm(LDMOS為1~2W/mm),且無故障工作時間可達100萬小時,更耐用,綜合性能優勢明顯。5G的商用無疑會是GaN在射頻市場發展的一個驅動力。

根據市場研究機構Yole的預測,受5G網絡部署的拉動,全球RF功率器件市場在2016年到2022年間將增長75%,年復合增長率達到9.8%;GaN將在未來5~10年成為3W以上RF功率應用的主流技術,而LDMOS的整體市場規模將下降到15%以下。

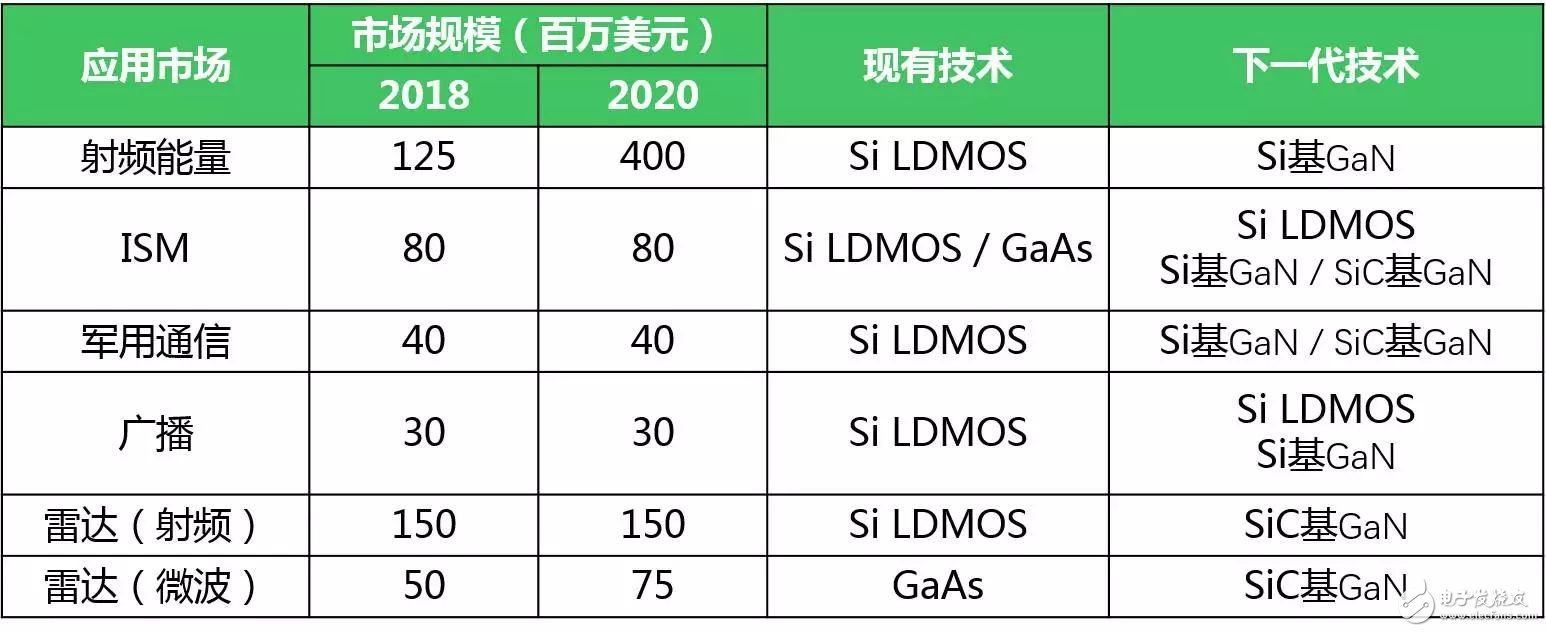

與此同時,我們會發現,在其他RF領域,也都會有GaN的身影,作為重要的升級換代技術,向原有的半導體器件發起挑戰(詳見表2)。從表2中可以看出,除了雷達等性能敏感型的應用,低成本的Si基GaN都有涉足,無疑會成為GaN開疆?dāng)U土的“功臣”。

電力電子領域,GaN也找到了自己的位置。通常大家認為,由于材料特性的差異,SiC適用于高于1200V以上的高電壓大功率應用,而GaN器件更適合于40-1200V的高頻應用,GaN 在 600V/3KW 以下的應用場合更占優勢,在微型逆變器、伺服器、馬達驅動、UPS等領域與傳統的MOSFET或IGBT展開競爭,讓電源產品更為輕薄、高效。

而GaN的這個定位也更有利于其向消費類市場的滲透,這后面的市場空間就更為可觀了。

同時,也有人看好GaN單晶襯底在光電子領域的應用,比如在激光顯示方面的應用前景,認為這會與VR/AR等新興行業形成互動,開辟出新的應用領域。

如果我們將半導體技術的發展看做是一臺大戲,與目前絕對的主角Si材料這樣的“老戲骨”相比,GaN還是一個初出茅驢的“小鮮肉”,但是TA在自己的“戲碼”中,已經逐漸挑起了大梁,扮演著當仁不讓的角色,未來GaN的市場“吸粉”能力不容小覷。當前,各個“玩家”圍繞GaN的卡位和布局已經展開,好戲還在后頭。
