芯片級拆解大神Chipworks終于對三星的Galaxy S4出手了，雖然還沒有完全拆解完畢，但我們也已經可以對它的內部有個大概了解了

【PChome電腦之家廣州站IT數碼行業新聞】芯片級拆解大神Chipworks終于對三星的Galaxy S4出手了，雖然還沒有完全拆解完畢，但我們也已經可以對它的內部有個大概了解了，其中很多組件都采用了三星自家生產的組件。

拆解之前，Chipworks的專家還不忘先吐槽一下Galaxy S4的外觀，跟S3差不了多少。他們手上的這部Galaxy S4是拉美版，不同地區之間的版本可能會有所不同。

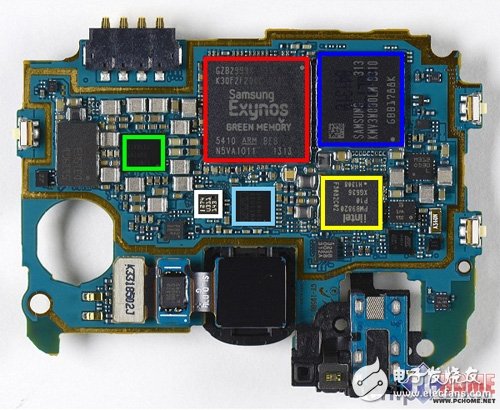

首先是主板正面，集成度相當高。可以看到三星自家的 N5VA101 Exynos Octa 5 八核處理器集成 K3QF2F200C-XGCE 2GB DRAM內存（紅色），三星自家的KMV3W000LM-B310閃存（藍色），三星 S2MPS11電源管理IC芯片（綠色），Wolfson WM5102e音頻Codec芯片（青色），I274 U311壓力傳感器（白色）。

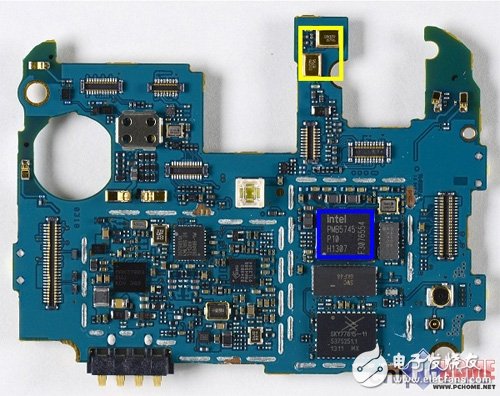

主板背面，可以看到，Intel PMB5745基帶芯片（藍色），Two Knowles S1039 麥克風（黃色），還有一些未明確用途的芯片。

Exynos 5 Octa 5410，這顆處理器采用大小核心架構，包含了一顆主頻1.2G的Cortex-A15架構四核處理器和一顆主頻1.6G的Cortex-A7架構四核處理器（原文一說是1.8G和1.2G，而實際上三星官方公布的是1.2G和1.6G），采用三星28nm制程，支持雙通道DDR2、 LPDDR2、 LPDDR3、 DDR3L內存，集成 533 MHz三核心PowerVR SGX544MP3 GPU，整合GPS模塊，芯片封裝大小為10.73mm x 11.28mm，似乎進一步的深入拆解分析還沒完成。

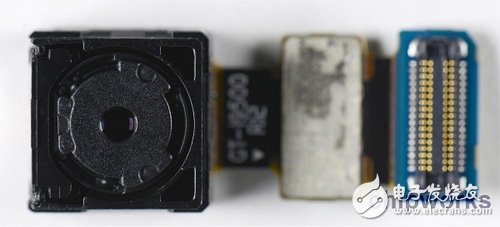

攝像頭模塊，主攝像頭采用的是來自索尼的1300萬像素IMX135堆棧式攝像頭 ，而前置攝像則采用了三星自家200萬像素的S5K6B2YX03攝像頭。

按Chipworks刨根到底的習慣，他們的拆解還有很大一部份沒完成，有興趣的讀者可以留意一下我們后面的報道。（文字來源expreview）

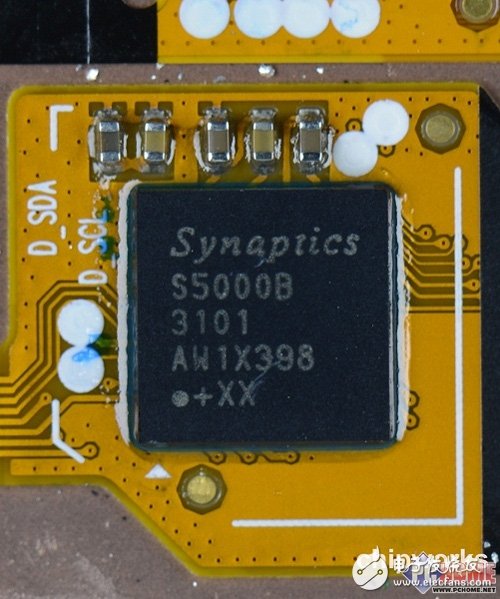

三星Galaxy S4拆解圖集
