方案介紹：

24W車載多功能雙A口手機快速充電器方案是基于易能微電子出品的EDP3020快充車充芯片來設計的，該方案支持過壓/欠壓，過流，短路等保護功能，安全性高，可靠性好，生產簡單，是市面上快充協議最全，兼容性最好一款高性價比的快充車充方案。

該方案兼容所有安卓手機：

例如：華為，魅族，三星，一加，小米，oppo，樂視，TCL，CLLG，ZTE，VIVO，努比亞，錘子，MOTO，索尼，黑莓，金立，360，IVVI，ZUK，紐曼，HTC，COOLPAD等品牌手機。

應用范圍：

車載手機快速充電。

功能：

1、支持BC1.2 DCP, QC2.0, QC3.0, PE1.0, AFC, FCP, SCP, VOOC, APPLE 2.4A快充 協議,兼容市面上幾乎所有相關協議手機.

2、兩路A口輸出:每路都支持快充.

3、輸出功率達24W

4、放電效率：大于93%@5V/3A

5、輸出電壓自適應

6、上電LED指示

7、快充LED指示

8、插入任意一個A口輸出都支持快充，兩個A都插入手機后退出快充，輸出電壓 降到5V

9、過流，過壓/欠壓，短路保護

10、輸入電壓范圍: 8.0V~28V（耐壓40V）

11、輸出電壓范圍：3.8V~12V

12、芯片耐壓40V

方案優勢：

安全性保障：

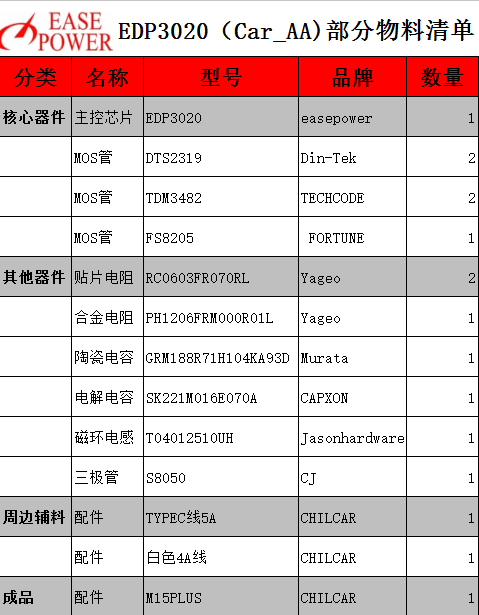

部分BOM關鍵物料：

該方案性價比高，量產成本低至15元

>>點擊查看完整車載快速充電器方案BOM表

華強芯城將為您提供的服務：

1、PCB定制自有PCB工廠

2、SMT加工14條SMT生產線，代購物料，一片起訂

3、方案定制如果以上的標準方案不能解決您的問題，請?zhí)顚懛桨付ㄖ菩枨?/span>

成功案例：

基于易能微電子EDP3020芯片標準板規格書制作的量產成品——快充車載手機充電器

主芯片和PCBA樣板展示：

EDP3020快速充電車充方案成品案例：
