在嵌入式開發中，啟動日志（Boot Log）是硬件調試、驅動開發、系統優化的“第一手資料”。尤其是基于瑞芯微RK3568（四核A55，主打邊緣計算、物聯網設備）的方案，搭配Debian12系統與Linux6.1內核時，啟動日志能直觀反映從硬件初始化到用戶登錄的全流程。

本文將逐段解析RK3568的啟動日志，帶你看懂每個階段的關鍵信息，理解其對開發者的價值，并教會初學者如何利用日志定位問題。文末附啟動流程圖和腦圖，幫你建立系統化認知。

一、啟動日志全解析：從硬件到系統的9個關鍵階段

RK3568的啟動流程遵循“硬件初始化→引導程序→內核加載→用戶態啟動”的嵌入式標準邏輯，日志中每個階段都有明確的標識，我們按時間線拆解：

階段1：DDR內存初始化（硬件調試核心）

啟動的第一步是初始化DDR（內存），這是硬件能否正常工作的基礎，日志中對應開頭的DDR相關配置：

LPDDR4X,324MHzBW=32Col=10Bk=8CS0 Row=16CS1 Row=16CS=2Die BW=16Size=4096MBchangeto324MHz →528MHz →780MHz →1560MHz(final freq)vrefinner16%, vrefout22% （電壓基準參數）clkskew0x26 （時鐘偏移）

關鍵信息：

?內存類型：LPDDR4X，容量4GB（符合RK3568的硬件規格）；

?頻率切換：從324MHz（初始）逐步升頻到1560MHz（最終工作頻率），需確認硬件供電是否能支撐高頻；

?時序參數：clk skew（時鐘偏移）、vref（電壓基準）直接影響內存穩定性，若后續出現“內存報錯”，需優先檢查這些參數。

階段2：SPL引導（次級程序加載器）

SPL（Secondary Program Loader）是“迷你引導程序”，負責初始化基礎硬件（如MMC、SPI）并加載主U-Boot，日志中對應：

U-Boot SPL2017.09(Oct022025-132555)sfccmd=9fH(6BH-x4) → unknown raw ID000（SPI Flash識別失?。?/span>Tryingto boot from MMC2 → MMC no card present （MMC2無卡）Tryingto boot from MMC1 → SPL AB-slot _a, successful0, tries-remain7（MMC1成功）

關鍵信息：

?啟動介質優先級：SPL先嘗試SPI Flash（失敗），再試MMC2（無卡），最后MMC1（成功），開發者可通過修改U-Boot配置調整優先級；

?AB-slot：MMC1支持“AB分區啟動”（Android常用的雙系統備份機制），此處嘗試_slot_a，適合需要高可靠性的設備。

階段3：U-Boot與安全固件（BL31+OP-TEE）

主U-Boot啟動后，會加載ARM可信固件（BL31）和安全操作系統（OP-TEE），這是嵌入式設備“安全啟動”的核心：

NOTICE BL31 v2.3()v2.3-645-g8cea6ab0bcl, fwver v1.44（ATF版本）ITCOP-TEE version3.13.0-860-g6c78a7d8c （OP-TEE版本）INFO  Using opteed sec cpu_context! （啟用安全上下文）Jumpingto U-Boot(0x00a00000) via ARM Trusted Firmware(0x00040000)

關鍵信息：

?安全組件版本：BL31（v1.44）和OP-TEE（v3.13.0）需與內核、U-Boot版本兼容，否則會出現“啟動卡死”；

?跳轉地址：U-Boot加載到0x00a00000，BL31在0x00040000，需確認內存地址分配無沖突。

階段4：Linux內核啟動（驅動與硬件適配）

內核啟動是日志中最復雜的部分，涵蓋CPU、內存、外設驅動的初始化，我們挑核心信息解析：

（1）硬件基礎初始化

[  0.980086]Booting Linux on physical CPU0x0000000000[0x412fd050]（CPU型號：ARM Cortex-A55）[  0.980114]Linux version6.1.84(sc@linux1024) （內核版本）[  0.995619] Machinemodel: Rockchip RK3568 Linux1024 EVB1 DDR4 V10 Board （硬件型號）[  1.058549] Zoneranges: DMA [mem0x0000000000200000-0xffffffff], Normal [mem0x100000000-0x1ffffffff] （內存分區）

?CPU：4核A55（后續日志會顯示“Brought up 1 node, 4 CPUs”）；

?內存分區：DMA區（用于外設訪問）和Normal區（主內存），總內存4GB（對應0x00200000到0x1ffffffff）。

（2）驅動加載狀態

內核會自動加載硬件驅動，日志中用probed表示成功，error表示失敗：

?成功案例：

[  1.429266] rockchip-gpio fdd60000.gpio: probedpinctrl:gpio@fdd60000（GPIO驅動成功）[  2.260806] rga2 fdeb0000.rk_rga: probe successfully, irq =87（RGA2圖形加速驅動成功）[  2.300120] mali fde60000.gpu:Probedasmali0 （MaliGPU驅動成功）

?失敗案例（需重點關注）：

[  2.483354] GTP-ERR[_do_i2c_write432]: I2c transfer error! (-110) （GTP觸摸芯片I2C超時）[  5.910894] GTP-ERR[gt1x_ts_probe587]: GTPinitfailed!!! （觸摸驅動初始化失敗）[FAILED] Failed to start usbdevice.service: Manage USB device functions. （USB設備服務啟動失敗）

階段5：文件系統掛載（系統可用性基礎）

內核啟動后，會掛載根文件系統（Debian12使用ext4），日志中對應：

[  6.088111]EXT4-fs (mmcblk0p6) recovery complete （mmcblk0p6分區修復完成）[  6.088308]EXT4-fs (mmcblk0p6) mounted filesystem with ordered data mode （根分區掛載成功）[  8.422110]EXT4-fs (mmcblk0p7) mounted filesystem with ordered data mode （oem分區掛載）[  8.527496]EXT4-fs (mmcblk0p8) mounted filesystem without journal （userdata分區掛載）

關鍵信息：

?分區對應：mmcblk0是EMMC設備，p6是根分區（/）、p7是oem分區（廠商數據）、p8是userdata（用戶數據）；

?日志中“without journal”表示userdata分區關閉了ext4日志（適合對性能要求高的場景）。

階段6：用戶態初始化（systemd服務管理）

Debian12使用systemd管理系統服務，日志中用[ OK ]和[FAILED]標識服務狀態：

?成功服務：

[ OK ]Started rkaiq_3A.service: Enable Rockchip camera engine rkaiq （RK相機引擎服務成功）[ OK ] Started ssh.service: OpenBSD Secure Shell server （SSH服務成功，可遠程登錄）[ OK ] Started lightdm.service: Light Display Manager （圖形登錄管理器成功）

?警告/失敗服務（需優化）：

Configuration file lib/systemd/system/rkaiq_3A.serviceismarked world-writable （服務文件權限過寬，有安全風險）[FAILED] Failed to start usbdevice.service （USB服務失敗，需檢查驅動或配置）

階段7：最終登錄（系統就緒）

當所有服務啟動完成后，系統進入登錄界面：

Welcometo Debian GNU/Linux12(bookworm)!root@linaro-alip# （root用戶登錄成功，系統就緒）

二、啟動日志對開發者的3大核心價值

啟動日志不是“無用的打印信息”，而是嵌入式開發的“調試指南針”，其價值主要體現在3個維度：

1.硬件調試：驗證硬件設計正確性

?DDR穩定性：若日志中出現“DDR init failed”，需檢查硬件供電（如VDD_DDR）、時序參數（clk skew、tdqss）是否與datasheet匹配；

?外設連接：比如“GTP觸摸I2C超時”，可能是硬件接線錯誤（SDA/SCL接反）、上拉電阻缺失，或觸摸芯片本身故障；

?供電檢查：日志中vdd_logic init 900000 uV（邏輯供電900mV）、vdd_gpu init 900000 uV（GPU供電900mV），若數值異常（如低于800mV），會導致外設工作不穩定。

2.驅動開發：定位驅動適配問題

?驅動加載失敗：日志中“probe failed”表示驅動未正確匹配硬件，需檢查設備樹（DTS）中硬件地址是否正確（如I2C設備地址0x14是否與實際一致）；

?兼容性問題：比如Mali GPU驅動“probed as mali0”但后續“gpu hang”，需確認內核版本與GPU驅動版本是否兼容（RK3568的Mali G52-2EE需搭配特定版本驅動）；

?資源沖突：日志中“can't request region for resource [mem 0xfde40000-0xfde4ffff]”表示NPU內存地址被占用，需修改設備樹調整內存分配。

3.系統優化：縮短啟動時間、提升穩定性

?啟動時間分析：日志中每個階段都有時間戳（如[ 0.980086]），可統計各階段耗時——比如SPL階段耗時100ms，內核啟動耗時5s，用戶態服務耗時3s，針對性優化慢階段（如禁用無用服務）；

?服務管理：通過systemctl status usbdevice.service查看失敗服務的詳細日志，禁用無關服務（如不需要相機可關閉rkaiq_3A.service）；

?文件系統優化：日志中“ext4 recovery complete”表示根分區上次異常關機，可通過e2fsck提前修復，避免啟動時耗時修復。

三、初學者如何利用啟動日志？3步上手法

對嵌入式初學者來說，不用一開始看懂所有細節，掌握“按階段拆分→抓關鍵字→查手冊”的3步方法即可：

第一步：按“啟動階段”拆分日志

先在日志中標記出6個核心階段，對應前文解析的結構：

1.DDR初始化：找“DDR”“LPDDR4X”“Size”關鍵字；

2.SPL/U-Boot：找“U-Boot SPL”“Trying to boot from”；

3.安全固件：找“BL31”“OP-TEE”；

4.內核啟動：找“Linux version”“Booting Linux”“probed”“error”；

5.文件系統：找“EXT4-fs”“mounted”；

6.用戶態：找“systemd”“[ OK ]”“[FAILED]”。

第二步：關注“關鍵判斷詞”

日志中80%的問題都能通過關鍵字定位：

?成功標識：OK、probed、mounted、Booted；

?失敗標識：error、FAILED、timeout、init failed；

?硬件信息：CPU、DRAM、MMC、I2C、USB（對應具體硬件）。

舉例：看到“GTP-ERR: I2c transfer error (-110)”，先確認：

1.階段：內核驅動加載；

2.硬件：GTP觸摸芯片（I2C總線）；

3.問題：I2C超時（錯誤碼- 110），優先檢查硬件接線。

第三步：搭配工具深入調試

光看日志不夠，需用工具進一步分析：

1.實時查看日志：系統啟動后，用dmesg查看內核日志，journalctl -u usbdevice.service查看特定服務的詳細日志；

2.日志保存：用dmesg > boot.log保存日志到文件，方便后續分析；

3.硬件手冊對照：比如RK3568的《Datasheet》中“I2C控制器”章節，確認時鐘頻率、地址是否與日志中一致。

四、可視化工具：啟動流程與腦圖

為了幫你更直觀理解，我整理了RK3568的啟動流程圖和核心腦圖：

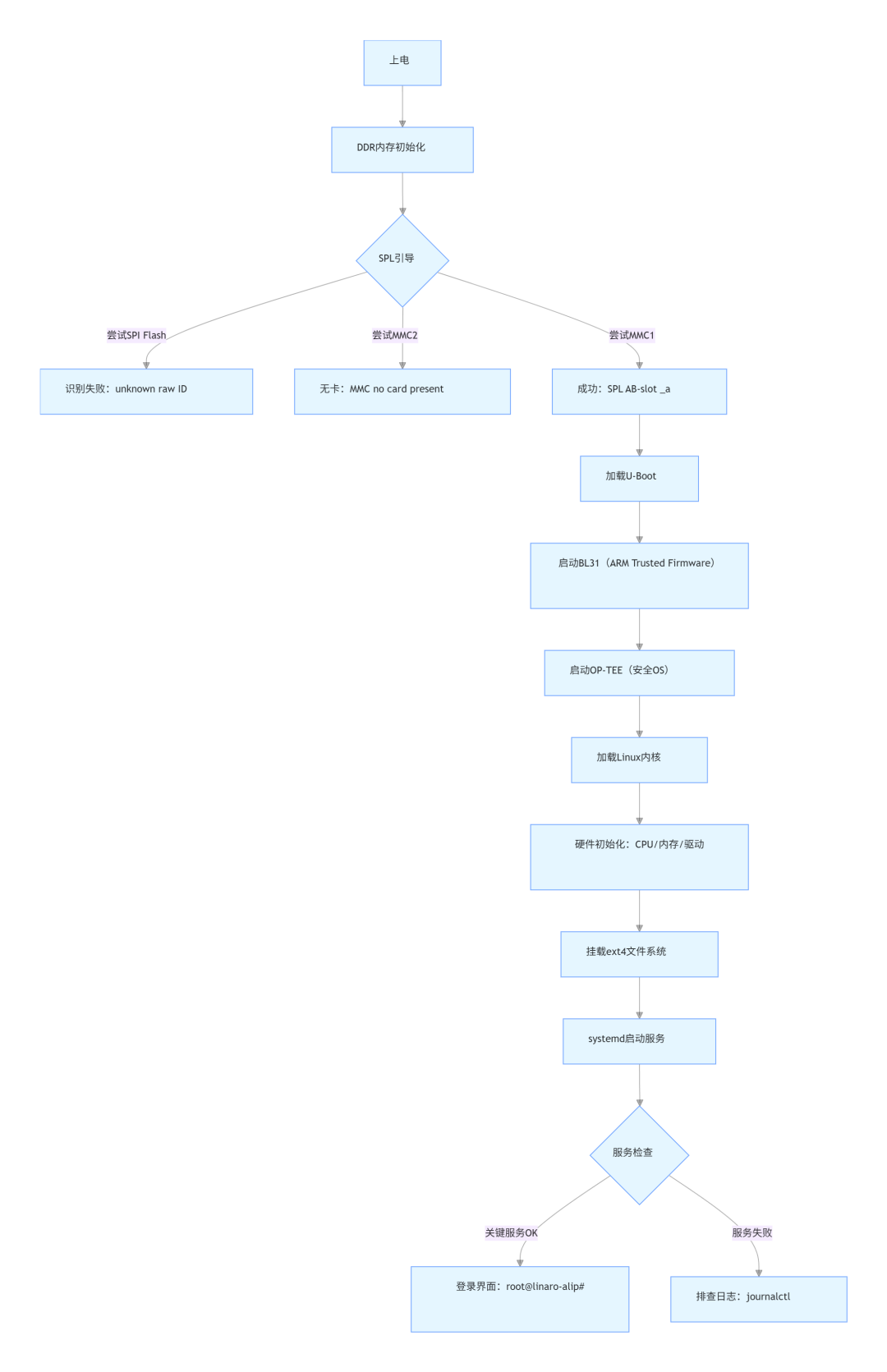

1.啟動流程圖

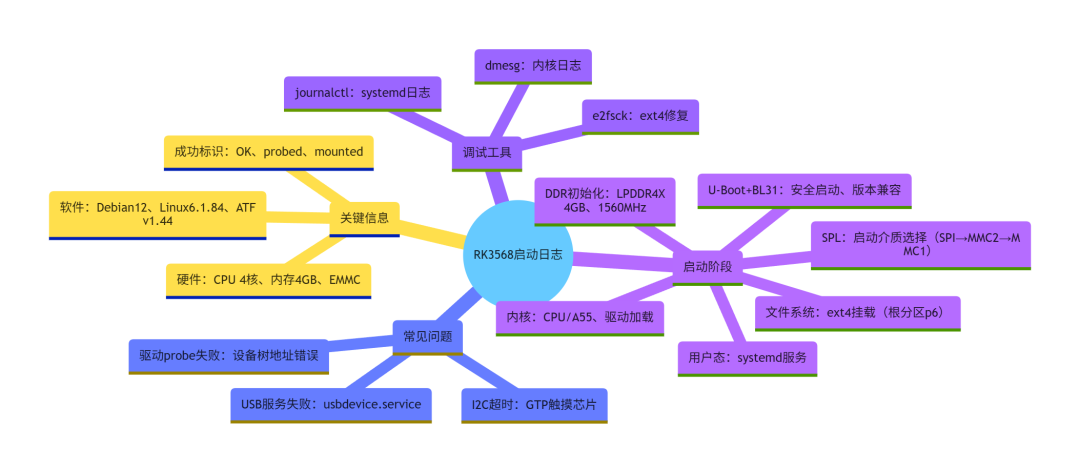

2.啟動日志核心腦圖

五、總結：啟動日志是“嵌入式開發的顯微鏡”

對RK3568+Debian12的開發者來說，啟動日志不僅是“啟動過程的記錄”，更是：

?硬件工程師的“萬用表”：驗證DDR、I2C、USB等硬件是否正常；

?驅動工程師的“調試器”：定位驅動適配與兼容性問題；

?系統工程師的“優化指南”：縮短啟動時間、提升系統穩定性；

?初學者的“學習手冊”：理解嵌入式系統從0到1的啟動邏輯。

下次拿到RK3568的啟動日志，不妨按“階段拆分→抓關鍵字→查手冊”的步驟試試——你會發現，很多之前“卡殼”的問題，都能在日志中找到答案。

如果覺得有用，歡迎分享給身邊的嵌入式同行，也可以在評論區留言你的日志調試經歷～
