在各類電子設備的LED顯示與控制場景中，一款集成度高、調控精準且適配性廣的驅動芯片至關重要。HTR3218作為一款專為多通道LED應用設計的18路LED PWM驅動器，憑借其靈活的參數配置、便捷的控制方式以及穩定的工作性能，能夠完美匹配不同場景下的LED驅動需求，為各類電子設備的LED顯示功能提供可靠支撐。

從核心功能參數來看，HTR3218具備精準的PWM調制能力，其PWM頻率可根據實際應用需求固定為3kHz或22kHz兩檔，能有效避免不同場景下的視覺閃爍問題。在電流控制方面，該驅動器表現出色，每一路LED的最大輸出電流可通過外置電阻REXT進行靈活調節，最大輸出電流可達38mA，同時每一路還支持4檔可選的最大電流獨立控制，能夠精準適配不同功率、不同亮度需求的LED器件。更為關鍵的是，每一路LED均可通過I2C接口實現256級的細膩亮度調節，可滿足各類精密顯示場景對亮度漸變、精準控光的嚴苛要求。

在控制與功耗優化設計上，HTR3218采用便捷的I2C接口與主控器件進行通信，主控可通過該接口對驅動器進行全面的編程控制，實現亮度調節、頻率切換、電流檔位設置等多種功能。為了適配低功耗應用場景，芯片還設計了雙重關斷模式，既可以通過將SDB腳拉低的硬件方式關斷芯片，也可以通過軟件設置的方式讓芯片進入低功耗模式，有效降低設備在非工作狀態下的功耗，延長續航時間。

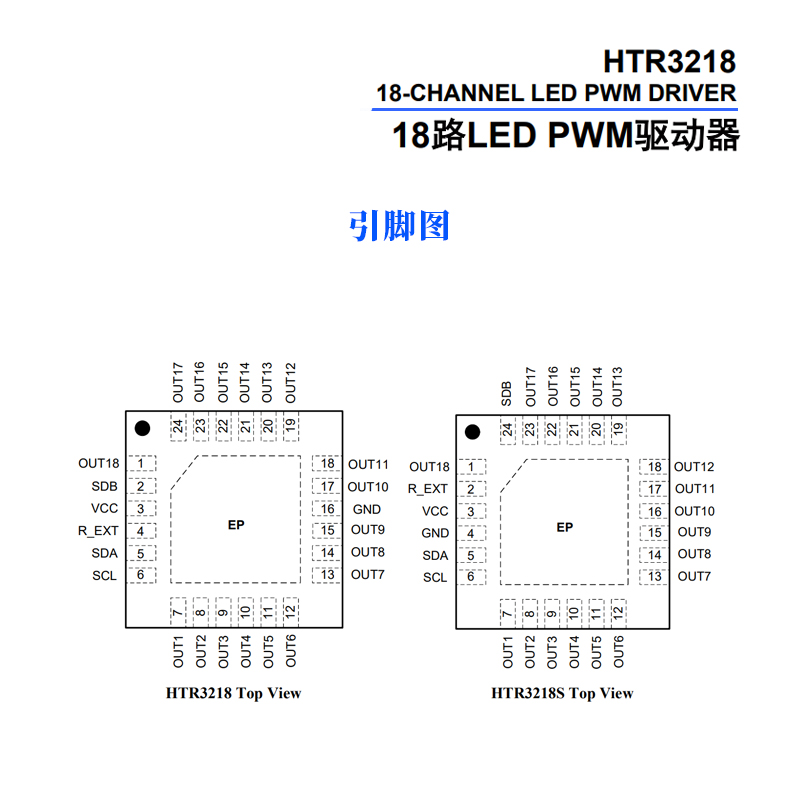

在封裝與工作環境適配性方面，HTR3218采用QFN-24L封裝，封裝尺寸僅為4mm×4mm，小巧的封裝形式能夠大幅節省PCB板的占用空間，適配各類小型化、輕薄化的電子設備設計需求。同時，該芯片具備寬泛的工作電壓范圍，在2.5V到5.5V之間均可穩定工作，且工作溫度范圍覆蓋-40°C至+85°C，無論是低溫的戶外環境還是高溫的密閉設備內部，都能保持穩定的工作性能，具備極強的環境適應性。

具體來看，HTR3218的核心特點可總結為以下幾點：一是輸入電壓范圍寬，VCC涵蓋2.5V-5.5V，適配多種電源方案;二是采用I2C接口通信，且支持連續寫數據功能，提升控制效率;三是提供4個I2C地址可選，方便多芯片級聯應用，拓展通道數量;四是內置軟件復位寄存器，可快速恢復芯片初始狀態，提升系統穩定性;五是每路LED均支持256階PWM亮度調節，控光精準細膩;六是實現18路LED的完全獨立控制，通道間無干擾，調控靈活;七是18路LED的最大電流可獨立控制，4檔可選，適配不同LED器件;八是2檔調制頻率可選，3kHz(默認)和22kHz，適配不同顯示場景;九是采用QFN4×4-24L無鉛封裝，同時還提供無鉛無鹵的SOP8、SOP8-PP和WLCSP-9封裝選項，滿足不同封裝工藝需求與環保要求。

基于上述優異性能，HTR3218的應用場景十分廣泛，尤其適用于各類需要多通道LED顯示的電子設備，具體包括家電類LED顯示設備(如冰箱、空調、洗衣機的狀態顯示面板)、智能音響、無線音響(如指示燈、氛圍燈顯示)，以及帶LED顯示的手機和掌上設備(如電量指示燈、功能狀態指示燈等)。

綜上所述，HTR3218憑借其18路獨立精準調控、靈活的參數配置、便捷的控制方式、小巧的封裝設計以及寬泛的環境適配性，能夠充分滿足各類電子設備的LED驅動需求。無論是家用電子設備還是便攜智能設備，其穩定的性能與高適配性都能為L(zhǎng)ED顯示功能提供有力保障，是多通道LED驅動應用場景中的優質選擇。
