TO-220AC和TO-220F雖同屬TO-220 封裝家族，外形相近，但在結構設計、電氣與散熱特性、安裝要求等核心維度差異顯著，這些差異也決定了二者適配不同的應用場景

我們先來介紹一下 TO-220AC

TO - 220AC 是 TO - 220 封裝家族中的雙引腳直插式分支，常用來封裝 SiC 肖特基二極管等功率器件，專門適配電路單相導通的需求，以下是其核心特性、與相近封裝的區別及應用場景的詳細說明：

核心結構與特性

引腳與內部構造：它屬于 TO - 220 - 2 封裝的對應規格，只有 2 個引腳，內部?jī)H集成一顆芯片，帶有正負兩個極性，為單管器件。而同為 TO - 220 系列的 TO - 220AB 是 3 引腳設計，內部含兩顆共陰連接的芯片，這是二者最核心的差異。

外形與通用屬性

它和 TO - 220AB 的體積尺寸完全一致，均為插件封裝，適配通孔安裝方式。底部帶有金屬散熱片，能通過螺釘固定在外部散熱器上，提升熱傳導效率，不過其金屬片與引腳是相連的，安裝到散熱器時需要額外添加絕緣墊，避免短路問題。

參數兼容性

同款型號下，采用 TO - 220AC 和 TO - 220AB 封裝的器件電性參數往往一致。比如 ASEMI 的 MBR10200 與 MBR10200AC，均為 10A、200V 的規格，僅因封裝不同適配不同電路功能。

TO - 220AC是封裝形式，本身不決定器件的最大耐壓，耐壓值由封裝內部的芯片類型和型號決定，不同器件的耐壓差異極大，目前該封裝器件的耐壓值覆蓋15V - 1200V 范圍

TO - 220C 封裝的最大電流并非由封裝本身決定，而是取決于其內部封裝的器件類型與具體型號，該封裝常用來封裝雙向可控硅、達林頓晶體管、功率三極管等器件，電流覆蓋4A - 70A的范圍。

接下來我們介紹 TO - 220F

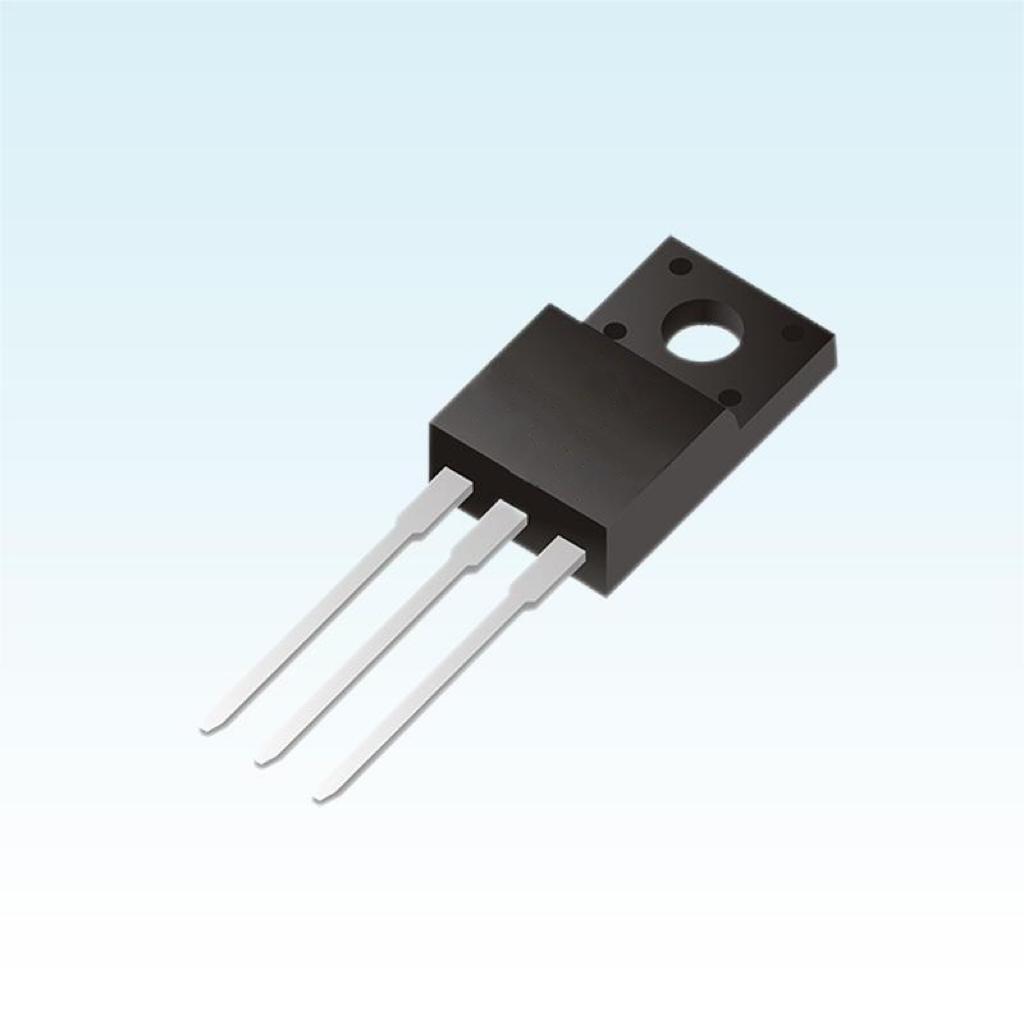

TO - 220F 是 TO - 220 封裝家族中的全塑全絕緣直插封裝類型（F 代表 “Fully Isolated”，即完全隔離），常用來封裝功率 MOSFET、SiC 二極管、快恢復二極管等功率器件，憑借高絕緣性適配對電路安全性要求高的中功率場景，以下是其核心特性、應用及與相近封裝的區別：

核心結構與特性

全塑絕緣設計：它和 TO - 220AC 外形基本一致，同樣是 3 引腳直插結構與帶散熱片的塑料封裝，但 TO - 220F 的金屬散熱片完全被塑料包裹，且與內部芯片、引腳實現電氣隔離，絕緣耐壓可達 2500VAC/1min。安裝時無需額外加絕緣墊，既能直接固定在散熱器上，又能杜絕散熱片漏電或短路問題，簡化裝配流程。

兼顧散熱與兼容性

散熱片與內部器件緊密貼合，可高效傳導熱量，適配中功率器件的散熱需求，搭配散熱器后能進一步降低工作溫度。同時其引腳符合通用標準，兼容性強，焊接在 PCB 板或插件使用都很便捷，尺寸也與 TO - 220 系列主流型號匹配，便于電路布局優化。

典型應用場景該封裝因絕緣性和可靠性突出，廣泛應用于多領域的功率控制、整流及轉換電路。

TO - 220F 僅為功率器件的封裝形式，和之前的 TO - 220AC 封裝類似，其本身不決定最大電流，具體最大電流由封裝內芯片的型號、類型（如 MOSFET、IGBT、整流二極管等）決定，不同型號器件的電流差異極大，覆蓋4.5A - 300A的廣泛范圍。
