在能源結構轉型的浪潮下，分布式光伏正從戶用屋頂走向廣闊的工商業場景。對于用電量穩定、廠區面積龐大的工礦企業而言，建設兆瓦級的光伏電站，實現電力自發自用，是降低運營成本、踐行綠色生產的重要途徑。然而，隨著光伏裝機容量的攀升，一個技術挑戰愈發突出：如何確保光伏發電量被廠區負荷完全消納，避免任何電力“倒灌”回公共電網？這不僅關乎電費結算的經濟性問題，更是滿足現行政策要求、維護電網安全穩定運行的關鍵。近年來，一種基于主從機架構與快速通信的防逆流保護方案，在大型工商業項目中展現出其獨特價值。

光伏“逆流”，通俗講就是光伏發電功率瞬時超過了本地負荷的消耗能力，多余電能反向流入上級電網。對于電網而言，這種不受控的逆向功率可能引起局部電壓越限、繼電保護誤動，影響供電質量與安全。為此，國家相關管理辦法明確鼓勵大型工商業分布式光伏采用“自發自用”模式。要實現這一模式，就必須在并網點和公共電網的連接處設置一道可靠的“智能閥門”，實時監測功率流向，并在逆流發生前迅速動作，這道“閥門”便是防逆流保護系統。

豐城曲江煤炭項目產品配置圖

與常見于中小型項目的單一裝置就地控制不同，大型工商業項目往往具有并網點與逆流檢測點距離遠、電氣結構復雜的特點。例如，在某些廠礦項目中，光伏陣列的并網接入點與向電網購電的進線計量點可能相隔數公里。傳統的硬接線信號傳輸方式面臨信號衰減、延遲高、布線復雜等難題。此時，采用主從機模式配合高速網絡通信的方案成為更優選擇。該方案的核心在于：將“大腦”（主機）放置在需要監測電網功率流向的關鍵進線點，將“執行手臂”（從機）部署在光伏并網開關處，兩者通過光纖網絡進行高速、可靠的數據交互。

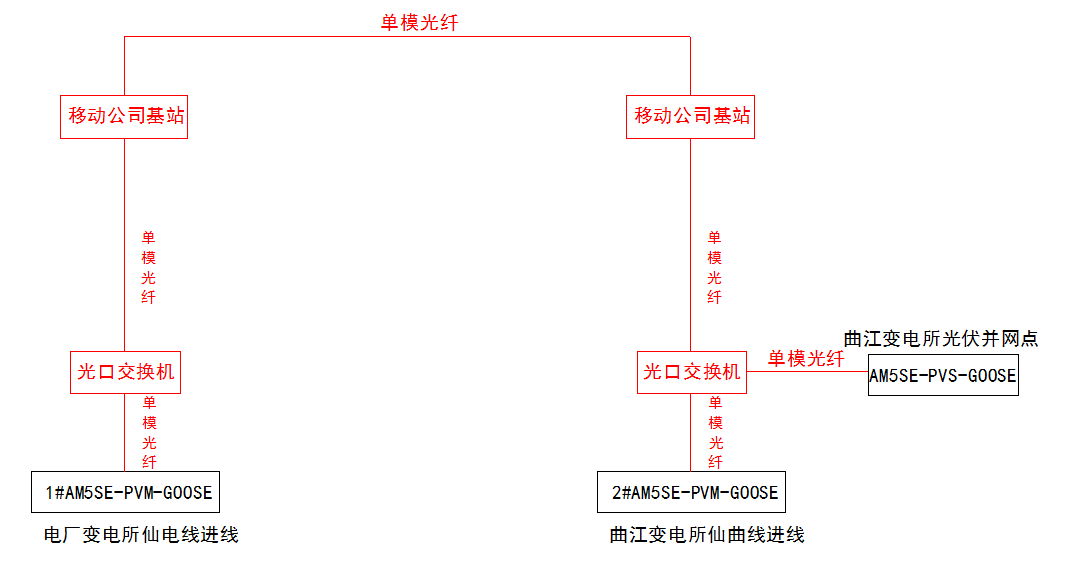

項目方案拓撲圖

其技術原理可以概括為“實時監測、邏輯判斷、遠程執行”。防逆流主機持續高精度采集進線側的電壓、電流信號，實時計算出電網向用戶輸送的功率（即下網功率）。系統預設一個功率保護閾值（通常為一個較小的正值或零）。當監測到下網功率低于該閾值時，意味著本地負荷即將無法完全消納光伏發電，逆流風險顯現。主機立即通過GOOSE（面向通用對象的變電站事件）通信網絡，向遠端的從機發出分閘命令。從機接收指令后，迅速跳開對應的光伏并網開關，從源頭上切除光伏電源，確保無電力反送。整個過程可在毫秒級內完成，實現了跨區域的快速剛性保護。

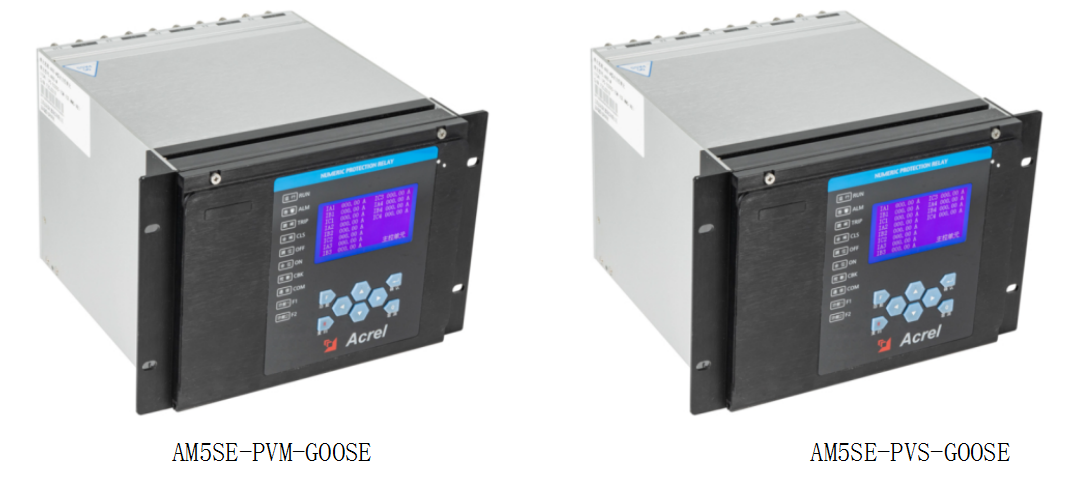

AM5SE-PVM-GOOSE主機與AM5SE-PVS-GOOSE從機的設備圖示

江西豐城曲江煤炭開發公司的5.8MW光伏項目便是一個典型例證。該項目具有雙路市電進線，且進線點與光伏并網點距離長達數公里。項目采用了一套包含兩臺主機、一臺從機的保護系統。兩臺主機分別監測兩路進線的下網功率，并執行獨立的保護邏輯。例如，當“仙曲線”進線下網功率過低時，主機二會通過網絡命令從機，按照預設的優先級順序，逐級跳開三個光伏箱變的并網開關。這種配置既適應了復雜的雙電源系統，也通過分級跳閘策略，在避免逆流的同時，盡可能多地保留光伏發電能力。項目中的通信網絡巧妙地利用了現有的移動公司光纖資源，構建了低延遲的局域網，解決了遠距離信號傳輸的難題。

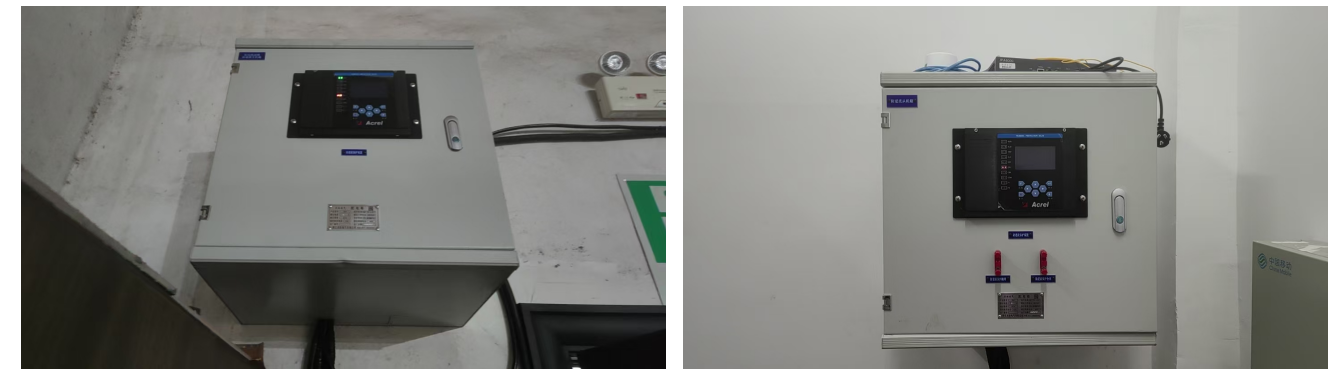

曲江變電所光伏并網點與電廠變電所仙電線進線的現場安裝照片

除了上述基于以太網GOOSE通信的方案，針對不同的現場條件，主從機防逆流保護還存在另一種技術路徑——光纖直跳。這種方式省略了網絡交換機，主機與從機之間通過直接鋪設的光纖進行點對點通信。它適用于進線與并網點距離明確、布線可行的場景，根據距離遠近可選擇多模或單模光纖。無論是網絡通信還是光纖直跳，其設計初衷都是為了解決分布式光伏，特別是大型分布式光伏系統中，功率監測點與控制執行點分離所帶來的控制難題。

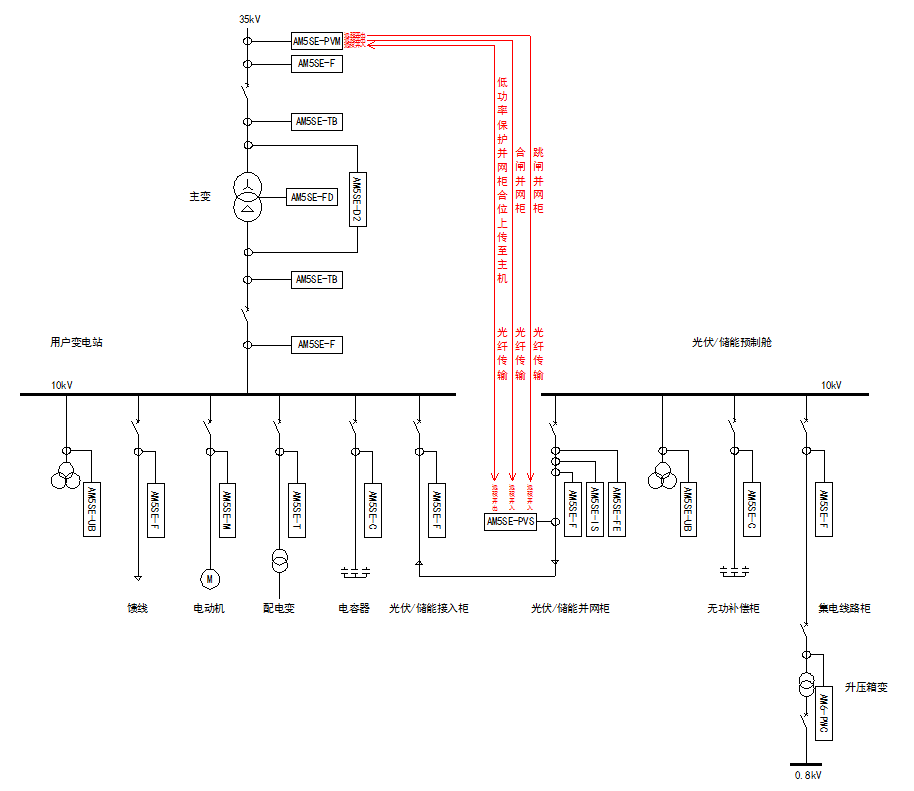

單市電進線光纖直跳防逆流

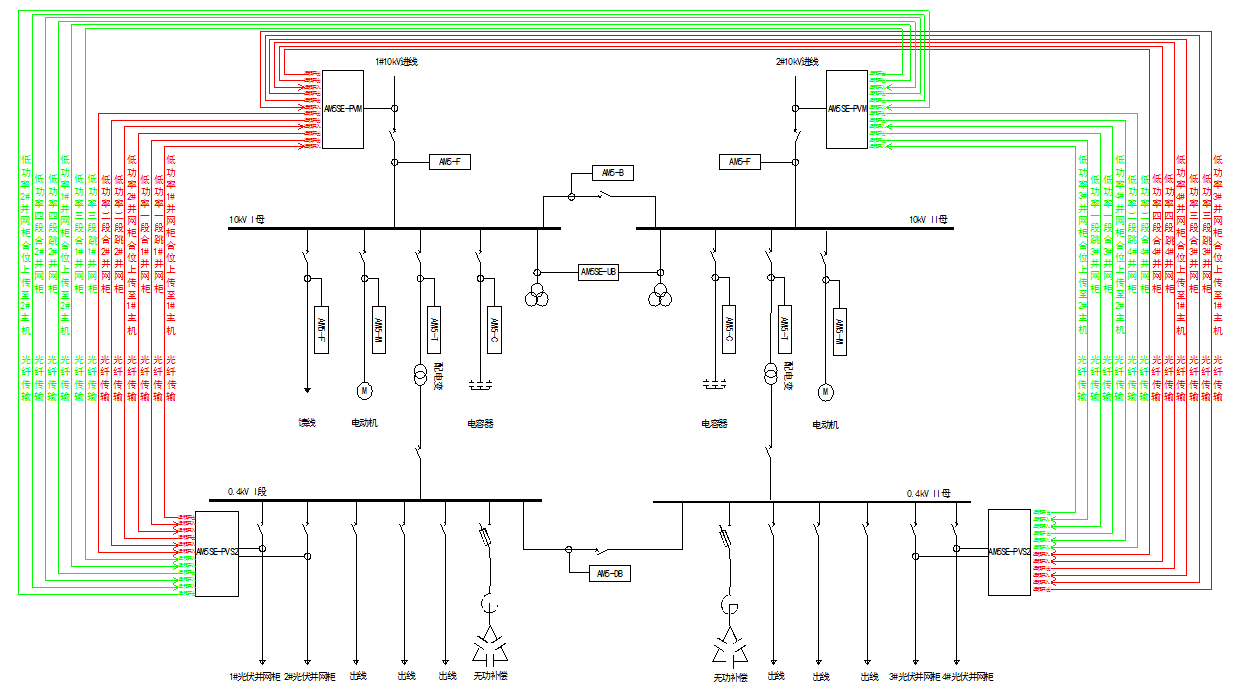

雙市電進線光纖直跳防逆流

從更廣闊的視野看，主從機防逆流保護技術的成熟與應用，為大型工商業廠房、礦山、數據中心等場景大規模開發利用光伏掃清了一個關鍵的技術障礙。它確保了企業在享受光伏發電帶來的經濟性與環保效益的同時，能夠嚴格遵守電網并網規范，成為友好的“電網友好型”電源。隨著新型電力系統建設的推進，此類能夠實現精準控制、快速響應、遠程協同的保護技術，其重要性將愈發凸顯。它不僅保障了單個項目的安全經濟運行，也為未來更多分布式能源安全、有序地接入電網，構建更靈活、更堅韌的能源互聯網提供了可靠的技術支撐。
