1. 執行摘要

在當今電力電子技術領域，碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）憑借其寬禁帶特性帶來的高擊穿場強、高熱導率以及極低的開關損耗，正迅速取代傳統硅基IGBT和MOSFET，成為固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、光伏逆變器及高密度工業電源的核心功率器件。然而，SiC MOSFET極高的開關速度（dv/dt 可超過 100 V/ns）在橋臂配置中引發了嚴峻的串?dāng)_（Crosstalk）問題，即“誤導通”現象。這一現象不僅增加了開關損耗，嚴重時更會導致橋臂直通，引發災難性的系統故障。

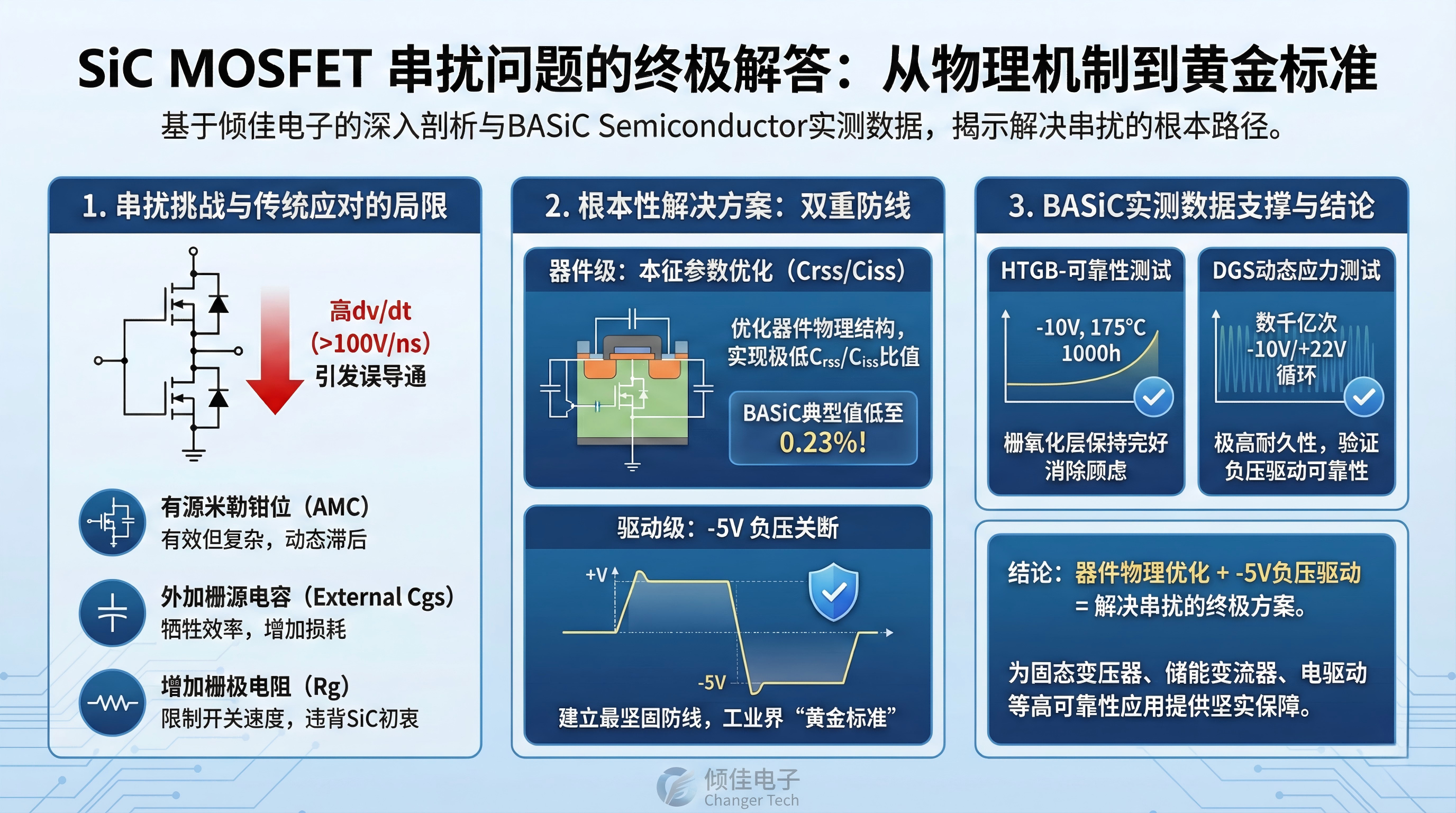

傾佳電子剖析SiC MOSFET串?dāng)_問題的物理機制，并對各類抑制措施進行詳盡的比較分析。報告的核心論點在于：通過優化器件本征參數實現的寄生電容分壓優化，以及采用-5V負壓關斷驅動，構成了解決串?dāng)_問題的“根本性”方案。這兩者分別從器件物理層面和驅動邏輯層面建立了最堅固的防線，相比之下，有源米勒鉗位（Active Miller Clamp, AMC）、外加?xùn)旁措娙荩‥xternal Cgs?）或增加?xùn)艠O電阻（Rg?）等措施雖然在特定場景下有效，但往往伴隨著效率犧牲、系統復雜度增加或動態響應滯后等局限性。

傾佳電子基于大量前沿學術文獻及BASiC Semiconductor（基本半導體）最新的B3M系列SiC MOSFET產品規格書與可靠性測試報告，提供了詳實的數據支撐。分析顯示，BASiC的SiC MOSFET通過先進工藝實現了極低的Crss?/Ciss?比值（典型值低至0.23%），為抗串?dāng)_提供了優異的先天條件。同時，可靠性測試數據表明，即便在175°C結溫下承受-10V的靜態負偏壓（HTGB-）長達1000小時，或經歷數千億次-10V/+22V的動態柵極應力循環（DGS），器件的柵氧化層依然保持完好，這有力地消除了業界對于負壓驅動可靠性的顧慮，確立了-5V關斷作為工業界黃金標準的地位。

2. 引言：SiC MOSFET的高頻挑戰與串?dāng)_現象

2.1 寬禁帶半導體的崛起背景

隨著全球?qū)δ茉崔D(zhuǎn)換效率要求的日益嚴苛，以碳化硅（SiC）為代表的第三代寬禁帶半導體材料成為了電力電子變革的引擎。相比于硅（Si）材料，SiC的臨界擊穿電場強度是其10倍，電子飽和漂移速度是其2倍，熱導率是其3倍。這些物理特性轉化為器件性能，意味著SiC MOSFET可以設計得漂移區更薄、摻雜濃度更高，從而在極高的耐壓等級下（如1200V、1700V甚至更高）實現極低的導通電阻（RDS(on)?）。

更為關鍵的是，SiC MOSFET屬于單極型器件，不存在IGBT那樣的少子拖尾電流，這使得其關斷速度極快。在硬開關拓?fù)渲校琒iC MOSFET的電壓變化率（dv/dt）通常可達50 V/ns至100 V/ns，甚至更高。這種高速開關能力允許系統工作在更高的頻率（數十kHz至MHz級），從而大幅減小無源元件（電感、電容、變壓器）的體積，顯著提升功率密度。

2.2 串?dāng)_問題的物理本質

然而，機遇與挑戰并存。SiC MOSFET極高的dv/dt特性在半橋或全橋電路結構中引發了顯著的“串?dāng)_”效應。在典型的半橋配置中，當一個開關管（例如上管）發生快速開關動作時，其中點電壓會發生劇烈跳變。這個電壓跳變直接作用于處于關斷狀態的互補開關管（例如下管）的漏源極之間。

由于MOSFET內部存在寄生電容，特別是柵極-漏極電容（Cgd?，也稱為米勒電容）和柵極-源極電容（Cgs?），劇烈變化的漏源電壓（VDS?）會通過Cgd?產生位移電流（Miller current）：

iMiller?=Cgd??dtdvDS??

這個電流必須尋找回路流回源極。它主要流經柵極回路的阻抗（包括內部柵極電阻Rg,int?、外部柵極電阻Rg,ext?以及驅動器的輸出阻抗）。根據歐姆定律，這個電流在柵極回路阻抗上產生的壓降會疊加在柵極電壓上。如果該感應電壓尖峰超過了器件的柵極閾值電壓（VGS(th)?），原本處于關斷狀態的MOSFET就會發生誤導通（Spurious Turn-on）。

2.3 SiC MOSFET面臨的特殊風險

相比于Si IGBT或Si MOSFET，SiC MOSFET面臨的串?dāng)_風險更為嚴峻，原因主要有三點：

閾值電壓（VGS(th)?）較低且具有負溫度系數：以BASiC Semiconductor的B3M013C120Z為例，其在25°C時的典型閾值電壓為2.7V，但在175°C高溫下，這一數值降低至1.9V 。這意味著在高溫高負載的最惡劣工況下，器件的抗噪裕度顯著降低，極易被較小的干擾電壓觸發誤導通。

極高的dv/dt ：如前所述，SiC的開關速度遠超Si器件，產生的米勒電流強度也隨之倍增。

負向擊穿風險：除了正向誤導通，負向的dv/dt（例如互補管關斷時）會通過米勒電容抽取電流，導致關斷管的柵極電壓出現負向尖峰。如果該尖峰超過了柵源極的最大負向額定電壓（通常為-10V或更低），可能導致柵氧化層擊穿或壽命衰減 。

因此，深入研究并比較各類串?dāng)_抑制技術，對于確保SiC功率轉換系統的安全可靠運行至關重要。

3. 串?dāng)_機制的深入理論剖析

為了從根本上理解為何“-5V負壓”和“電容分壓”被視為根本性解決方案，我們需要建立詳細的串?dāng)_等效電路模型并進行數學推導。

3.1 等效電路模型與參數定義

考慮一個標準的半橋橋臂，由上管QH?和下管QL?組成。當QH?開通時，QL?處于關斷狀態。此時，QL?兩端的電壓vDSL??從接近0V迅速上升至母線電壓VDC?。

關鍵寄生參數包括：

Cgd?：柵漏電容（米勒電容），它是連接高壓側和低壓控制側的橋梁。

Cgs?：柵源電容，它是柵極電壓的物理載體。

Cds?：漏源電容。

Rg(tot)?：總柵極電阻，等于驅動器輸出阻抗 + 外部電阻Rg,ext? + 內部電阻Rg,int?。

Ls?：共源極電感，包括封裝引腳電感和PCB走線電感。

3.2 串?dāng)_電壓的數學推導

在QH?開通瞬間，加在QL?上的dv/dt產生位移電流iMiller?。根據基爾霍夫定律，該電流在柵極節點處分流。在忽略電感影響的簡化模型中，感應到柵極的電壓vGS,induced?可以看作是電容分壓的結果。

若假設柵極驅動回路處于高阻抗?fàn)顟B(tài)（例如開路），則感應電壓完全由電容分壓決定：

VGS,induced_max?≈VDC??Cgd?+Cgs?Cgd??=VDC??Ciss?Crss??

其中，Ciss?=Cgd?+Cgs?，Crss?=Cgd?。這個公式揭示了**寄生電容分壓比（Crss?/Ciss?）**是決定器件本質抗串?dāng)_能力的物理核心參數。

然而，在實際應用中，柵極回路是閉合的，并連接到關斷電壓VGS,off?。此時，米勒電流iMiller?主要流經Rg(tot)?。感應電壓的動態表達式近似為：

vGS?(t)=VGS,off?+Rg(tot)??Cgd??dtdvDS???(1?e?τt?)

其中 τ=Rg(tot)??(Cgs?+Cgd?)。

當dv/dt足夠快且持續時間足夠長時，柵極電壓的峰值趨向于：

VGS,peak?≈VGS,off?+Rg(tot)??Cgd??dtdvDS??

從這個公式可以清晰地看出，要防止誤導通（即保證VGS,peak?

降低VGS,off? ：即采用負壓關斷（如-5V），這將直接降低基準電壓，增加安全裕度。

減小Cgd?或優化Cgd?/Cgs?比值：這是器件層面的根本改進。

減小Rg(tot)?或dv/dt ：減小電阻或降低開關速度，但這會犧牲SiC的高速性能。

3.3 共源極電感Ls?的加劇效應

在實際電路中，共源極電感Ls?不可忽視。當QH?開通時，下管的反并聯二極管（或體二極管）處于反向恢復過程，產生較大的di/dt。這個電流變化在Ls?上產生感應電動勢：

VLs?=Ls??dtdiS??

對于下管QL?，這個感應電壓的方向通常會進一步抬高源極電位，相對于柵極而言，如果處理不當（如非開爾文連接），可能會形成負反饋減緩誤導通，但在某些震蕩條件下也可能加劇電壓尖峰的不穩定性 。

4. 根本性解決方案一：寄生電容分壓能力的優化（器件級）

將寄生電容分壓比（Ratio of Capacitance）稱為根本性解決方案，是因?yàn)樗苯訌钠骷锢斫Y(jié)構的源頭削弱了噪聲耦合的強度。如果器件本身的Crss?極小，或者Ciss?相對較大，那么無論外部dv/dt多高，耦合到柵極的能量都十分有限。

4.1 Crss?/Ciss? 比值的關鍵意義

Crss?/Ciss? 比值直接定義了在極端情況下（柵極開路），漏極電壓波動有多少比例會傳遞到柵極。對于SiC MOSFET而言，理想的這一比值應盡可能低。

讓我們基于BASiC Semiconductor提供的產品數據進行深度量化分析 6：

數據洞察：

BASiC Semiconductor的SiC MOSFET展現出了驚人的電容優化水平。其Crss?/Ciss?比值普遍控制在0.2% - 0.4%之間。這意味著，即使在VDS?發生1000V的劇烈跳變時，理論上的電容分壓耦合電壓僅為：

ΔVGS?=1000V×0.0023≈2.3V

考慮到25°C時的典型閾值電壓約為2.7V，這一極低的比值在理論上甚至允許器件在0V關斷下勉強運行（雖然這并不推薦，尤其是在高溫下）。這種設計顯示了制造商在器件結構設計上有意加強了對米勒效應的免疫力。

4.2 平面（Planar）與溝槽（Trench）結構的博弈

器件的寄生電容特性與其物理結構密切相關。

平面型SiC MOSFET：由于柵氧化層與漂移區有較大的重疊面積，傳統平面結構的Crss?往往較大。為了降低Crss?，BASiC Semiconductor可能采用了先進的屏蔽柵結構，通過在JFET區域引入P型屏蔽層來阻斷柵極與漏極電場的直接耦合，從而大幅降低Crss? 。

溝槽型SiC MOSFET：溝槽結構將柵極深埋入漂移區，雖然能顯著降低導通電阻，但如果設計不當，溝槽底部的電場集中可能導致較大的Cgd?。然而，現代溝槽設計（如Infineon CoolSiC或Rohm的雙溝槽結構）通常結合了源極場板技術，將柵極與漏極有效隔離，從而實現了極低的Crss? 。

從BASiC B3M系列極低的電容比值來看，其采用了高度優化的結構設計，通過最大化Ciss?（主要是Cgs?）并最小化Crss?，在“基因”層面賦予了器件極強的抗串?dāng)_免疫力。這是一種“無源且無損耗”的根本性解決方案，不需要外部電路消耗額外能量。

5. 根本性解決方案二：-5V負壓關斷（驅動級）

雖然器件層面的電容優化大大降低了耦合電壓，但考慮到高溫下閾值電壓的降低（降至1.9V）以及實際電路中dv/dt可能引發的震蕩，僅靠0V關斷往往是不夠安全的。-5V負壓關斷被視為應用層面的根本性解決方案，因?yàn)樗鼧?gòu)建了一個難以逾越的電壓安全屏障。

5.1 負壓關斷的核心優勢

應用-5V負偏置電壓（VGS,off?=?5V）能夠從以下三個維度根本性地解決問題：

顯著提升噪聲裕度：

以B3M013C120Z為例，在175°C時，VGS(th)?降至1.9V。

若采用0V關斷，噪聲裕度僅為 1.9V?0V=1.9V。

若采用-5V關斷，噪聲裕度提升至 1.9V?(?5V)=6.9V。

這意味著米勒電流在柵極電阻上產生的壓降必須超過6.9V才能引發誤導通，這在合理設計的電路中幾乎是不可能的。這種3.6倍的裕度提升是任何其他微調措施都無法比擬的 。

加速關斷過程，降低Eoff?：

負壓驅動增加了關斷時的放電壓差。柵極放電電流 Ig?=(VMiller??VGS,off?)/Rg?。當VGS,off?從0V變?yōu)?5V時，放電電流顯著增加，使得器件更快脫離米勒平臺，從而大幅降低關斷損耗（Eoff?）。研究表明，采用負壓關斷可顯著減少關斷拖尾和損耗 。

應對源極電感引起的電壓波動：

在大電流關斷時，源極引腳電感上的感應電壓會試圖抬高柵極電位。-5V的負偏置可以有效抵消這種地彈（Ground Bounce）效應，防止器件意外重開啟 。

5.2 負壓驅動的可靠性驗證：基于BASiC可靠性報告

長期以來，業界對于SiC MOSFET使用負壓驅動的主要擔憂在于柵氧可靠性，特別是負偏置溫度不穩定性（NBTI）。如果柵氧化層質量不佳，長期承受負壓會導致空穴注入或界面態生成，引起閾值電壓漂移或柵氧擊穿 。

然而，BASiC Semiconductor的可靠性測試報告為-5V負壓驅動的安全性提供了強有力的背書 ：

5.2.1 HTGB（高溫柵偏）測試的突破性結果

測試條件：Tj?=175°C，VGS?=?10V。

持續時間：1000小時。

結果：77只樣品全部通過，無一失效，且靜態參數（包括VGS(th)?）未發生超出規格的漂移。

深度解讀：制造商在測試中使用了**-10V**的嚴酷條件，這比推薦的-5V應用條件高出整整一倍。在如此極端的高溫和過壓應力下，器件依然表現出卓越的穩定性，說明其柵氧化層工藝已經能夠完美免疫NBTI效應。這意味著在實際應用中使用-5V是極其安全的，擁有巨大的可靠性余量。

5.2.2 DGS（動態柵極應力）測試的驗證

測試條件：VGS?在-10V和+22V之間高頻切換（250kHz）。

持續時間：300小時（累計約1.08×1011次循環）。

結果：6只樣品全部通過。

深度解讀：動態測試模擬了實際開關過程中的反復充放電。能承受上千億次打入-10V深負壓的循環，證明了柵極結構的機械和電氣堅固性。這徹底粉碎了“負壓驅動會損傷SiC柵極”的過時觀點。

5.3 負壓驅動的代價：復雜度與成本

盡管-5V關斷在性能和可靠性上近乎完美，但它并非沒有代價：

電源設計復雜：需要雙極性電源（如+18V/-5V），這通常意味著更復雜的變壓器繞組、更多的DC-DC轉換器或電荷泵電路 。

驅動芯片要求：需要驅動IC支持負壓輸出，并處理好欠壓保護（UVLO）的參考電位問題。

死區損耗：在死區時間內，體二極管續流。負壓會增加體二極管的正向壓降（VSD_total?=VSD?+∣VGS,off?∣），導致死區損耗略微增加。但這通常可以通過縮短死區時間或使用同步整流來忽略不計 。

6. 與其他串?dāng)_抑制措施的深度比較

為了全面評估，我們將“電容優化”和“負壓驅動”這兩大根本方案與業界常用的其他技術進行對比。

6.1 有源米勒鉗位（Active Miller Clamp, AMC）

原理：在驅動IC內部或外部集成一個額外的晶體管。當檢測到柵極電壓低于某個閾值（說明器件應處于關斷狀態）時，該晶體管導通，將柵極直接短路到源極（或負電源），從而旁路掉Rg?，為米勒電流提供一個極低阻抗的通路 。

對比分析：

有效性：AMC在應對中低dv/dt時非常有效。但在極端dv/dt（>100V/ns）下，由于鉗位電路本身的響應延遲和內部走線電感，其鉗位效果可能不如靜態的-5V偏置直接和強力 。

成本與復雜度：AMC允許使用單極性電源（如0V/+18V），節省了負壓電源的成本和布線空間，這在成本敏感型應用中極具吸引力。

局限性：對于高溫下Vth?極低的SiC器件，僅靠0V鉗位（即便阻抗很低）可能仍不足以提供足夠的安全裕度，特別是考慮到PCB走線電感引起的電壓反彈。

結論：AMC是負壓驅動的低成本替代方案，適用于對成本敏感且dv/dt不是極端的應用。對于追求極致可靠性的高壓大功率系統，負壓驅動依然是首選。

6.2 增加外部柵源電容（External Cgs?）

原理：在柵源極并聯一個額外的電容Cext?，人為增大Ciss?，從而降低Crss?/(Ciss?+Cext?)的分壓比。

對比分析：

有效性：確實能降低感應電壓峰值。

副作用（嚴重） ：這是一種“殺敵一千，自損八百”的策略。增加Cgs?會直接增加總柵極電荷Qg?，導致驅動功率損耗大幅增加（Pdrv?∝Qg?），并顯著減慢開關速度，增加開關損耗（Eon?,Eoff?）。

對比根本方案：BASiC的器件通過優化內部結構降低Crss?來改善分壓比，這是無損的；而外加電容是有損的。

結論：僅在緊急補救或極低頻應用中使用，不建議作為常規設計手段。

6.3 增加?xùn)艠O電阻（Rg?）

原理：增大Rg?可以減緩開關速度，降低dv/dt，從而從源頭上減小米勒電流iMiller?。

對比分析：

有效性：非常有效抑制串?dāng)_和EMI。

副作用：直接犧牲了SiC的核心優勢——高速開關。大幅增加開關損耗，可能導致系統散熱設計失效。

結論：這是一種妥協。而采用負壓驅動允許設計者使用更小的Rg?，在享受高速開關帶來的低損耗紅利的同時，依然保證不誤導通。

6.4 開爾文源極連接（Kelvin Source Connection）

原理：將驅動回路的源極連接點與功率回路的源極連接點在物理上分開，消除公共源極電感Ls?對驅動回路的負反饋影響。

對比分析：

與串?dāng)_的關系：開爾文連接本身并不直接抑制電容性串?dāng)_，甚至因?yàn)橄薒s?的負反饋，使得開關速度更快，dv/dt更高，反而可能加劇米勒電流的產生 。

協同效應：開爾文連接是釋放SiC高速潛能的關鍵。正因?yàn)橐肓怂鼘?dǎo)致dv/dt激增，才更加迫切需要配合“-5V負壓驅動”來提供足夠的抗干擾能力。BASiC的TO-247-4L封裝正是采用了這種設計，暗示了其對高性能驅動方案的需求

7. 綜合比較匯總表

為了更直觀地展示各方案的優劣，特編制下表：

8. 結論與建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

基于對物理機制的深入剖析及BASiC Semiconductor B3M系列產品的實測數據，本研究得出以下結論：

-5V負壓關斷是應對SiC串?dāng)_的終極防線。它不僅提供了物理上最大的噪聲裕度（提升約3.6倍），還帶來了降低關斷損耗的額外收益。BASiC器件在-10V/1000小時的HTGB測試中的完美表現，徹底消除了對其長期可靠性的顧慮，使其成為工業級和車規級應用的首選方案。

器件本征電容優化是高效應用的前提。BASiC SiC MOSFET 低至0.23%的Crss?/Ciss?比值展示了卓越的器件設計水平，這從源頭上降低了串?dāng)_能量，減輕了驅動電路的負擔。

協同設計是關鍵。最佳的工程實踐并非單一措施，而是**“優化的器件 + 負壓驅動 + 開爾文連接”**的組合拳。這種組合既利用了器件的低電容特性，又通過負壓確保了絕對安全，同時利用開爾文連接釋放了開關速度，實現了效率與可靠性的完美統一。

對于追求極致性能與可靠性的電源系統設計師而言，放棄0V關斷的簡便性，轉而擁抱-5V負壓驅動，是對挖掘SiC MOSFET全部潛力的最明智投資。
