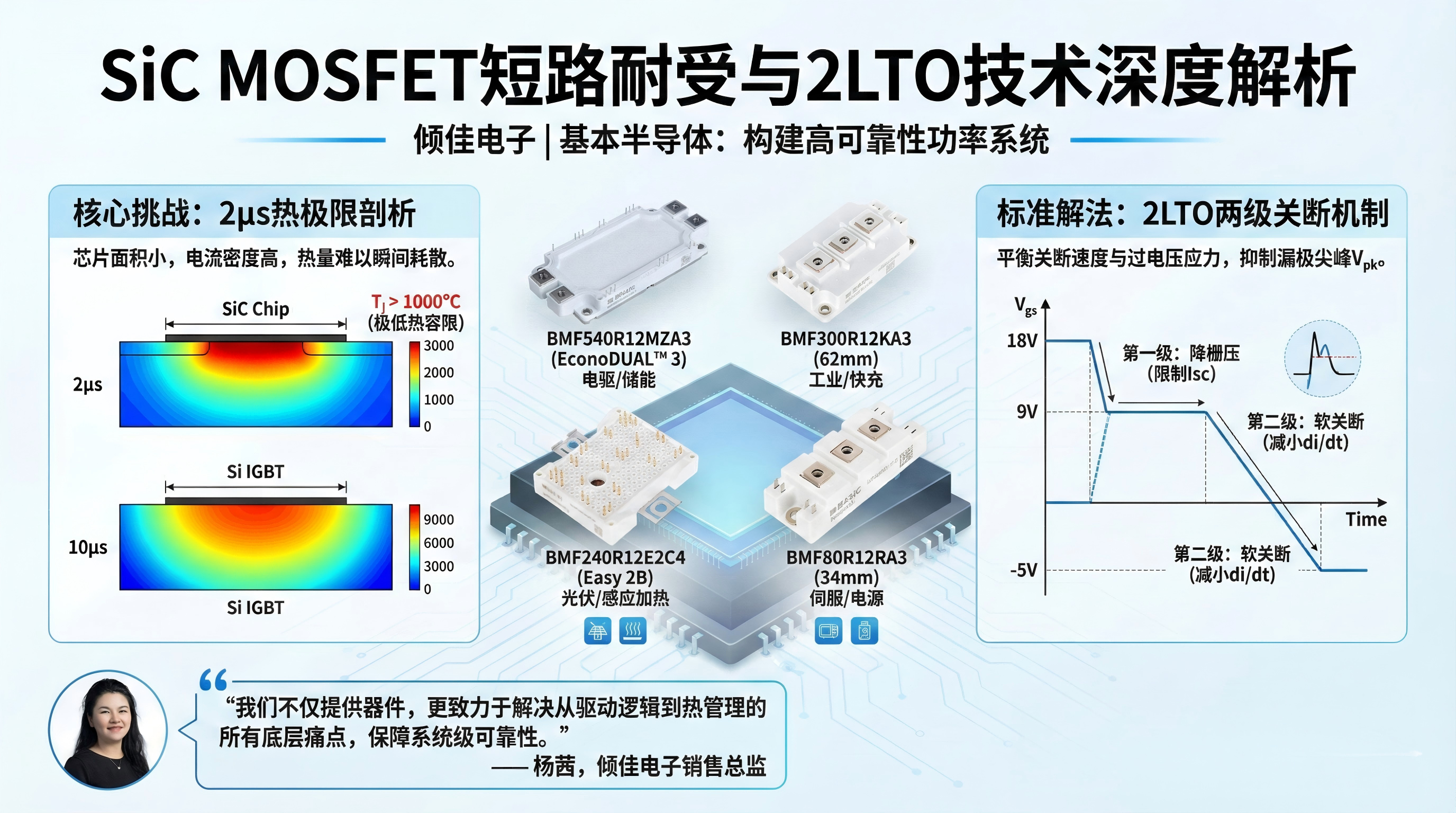

SiC碳化硅MOSFET短路過流耐受時間較短的根本性物理分析與兩級關斷（2LTO）保護成為行業標準的研究報告：兩級關斷（Two-Level Turn-Off, 2LTO）技術逐漸確立為平衡SiC碳化硅MOSFET短路熱沖擊與關斷過電壓風險的最佳解決方案

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 引言：功率半導體技術的范式轉移與可靠性挑戰

在現代電力電子技術向高頻、高壓、高功率密度發展的進程中，碳化硅（Silicon Carbide, SiC）金屬氧化物半導體場效應晶體管（MOSFET）作為第三代寬禁帶半導體器件的代表，正逐步在電動汽車牽引逆變器、光伏儲能系統以及高頻工業電源中取代傳統的硅基絕緣柵雙極型晶體管（Si IGBT）。SiC材料憑借其約為硅材料10倍的臨界擊穿電場強度、3倍的禁帶寬度以及3倍的熱導率，使得功率器件能夠在更高的結溫、更快的開關速度和更低的損耗下運行 。然而，這種性能的飛躍并非沒有代價。在工程實踐中，SiC MOSFET表現出極其脆弱的短路耐受能力（Short-Circuit Withstand Time, SCWT或tsc?），通常僅為2μs至3μs，遠低于傳統Si IGBT普遍具備的8~10μs級耐受標準 。

這一物理特性的差異迫使電力電子行業重新審視傳統的保護策略。傳統的去飽和檢測（Desaturation Detection）配合軟關斷（Soft Turn-Off, STO）機制，在應對SiC MOSFET極快的短路電流上升率和極低的熱容限時顯得力不從心。經過多年的技術迭代與驗證，兩級關斷（Two-Level Turn-Off, 2LTO）技術逐漸確立為平衡短路熱沖擊與關斷過電壓風險的最佳解決方案，成為當前高性能SiC驅動電路設計的行業共識與事實標準 。

傾佳電子從半導體物理微觀機制、熱力學瞬態響應以及電路拓?fù)鋭?dòng)態特性三個維度，對SiC MOSFET短路耐受時間較短的根本原因進行詳盡的剖析，并深入論證為何2LTO保護方案能夠成為解決這一行業痛點的標準化方法。傾佳電子將結合深圳基本半導體（BASiC Semiconductor）等廠商的最新模塊參數 ，以及Infineon、TI等企業的技術文獻，提供全面且深入的行業洞察。

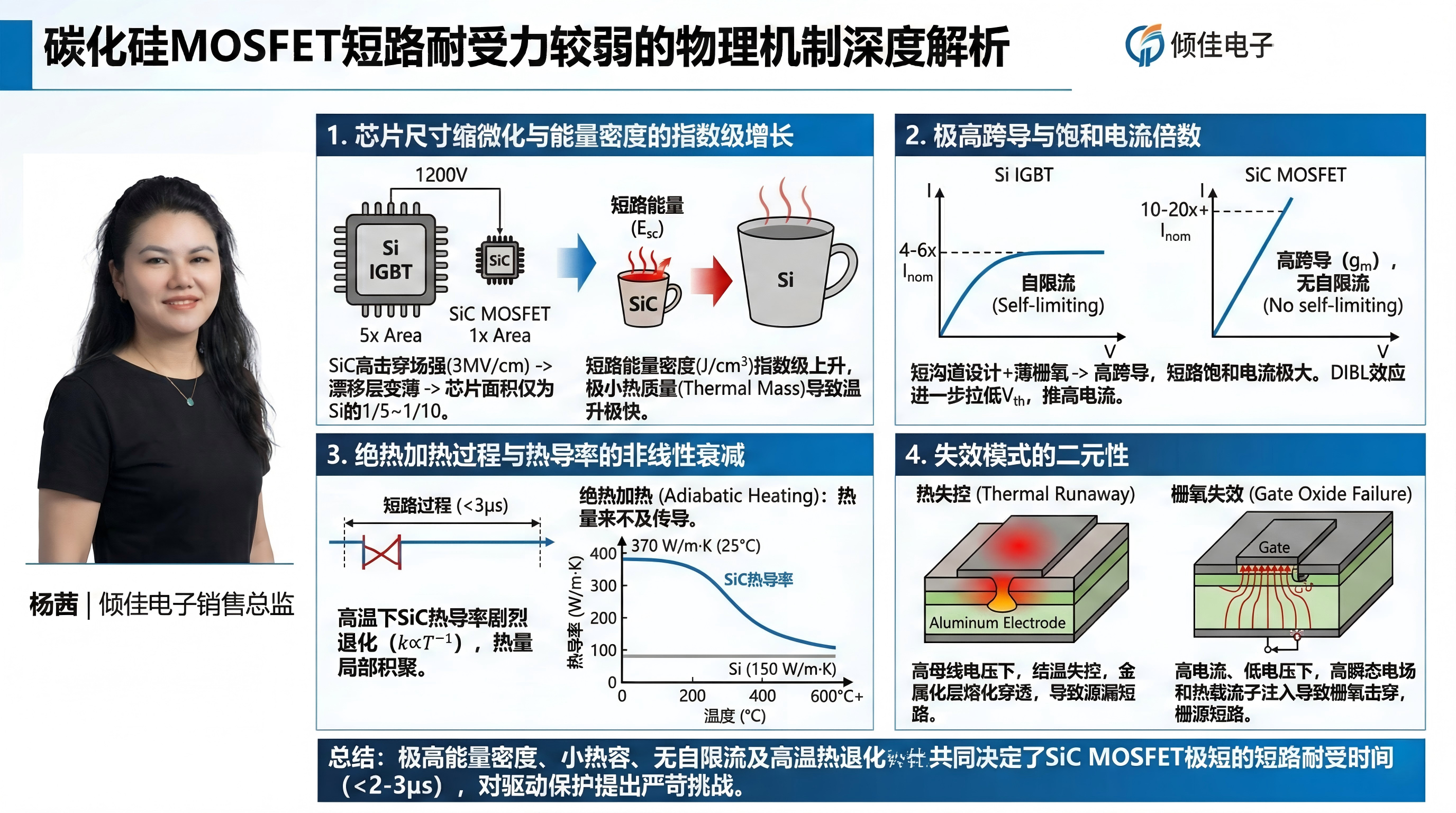

2. 碳化硅MOSFET短路耐受力較弱的物理機制深度解析

SiC MOSFET短路耐受能力的降低并非制造工藝的缺陷，而是追求極致導通性能和開關速度所帶來的必然物理權衡。這一現象根源于晶胞結構設計、材料屬性以及高電流密度下的載流子行為。

2.1 芯片尺寸縮微化與能量密度的指數級增長

理解SiC MOSFET短路脆弱性的首要關鍵在于“芯片面積”。SiC材料高達3MV/cm的臨界擊穿電場強度（Ec?）允許器件設計者在維持相同耐壓等級（如1200V）的情況下，將漂移層（Drift Layer）的厚度減小至硅器件的十分之一，同時將摻雜濃度提高兩個數量級 。這種結構上的優勢使得SiC MOSFET的比導通電阻（Ron,sp?）極低。

為了降低成本并減小器件的極間電容以提升開關速度，相同額定電流規格的SiC MOSFET芯片面積（Active Area）通常僅為同規格Si IGBT的五分之一甚至十分之一 。例如，一個額定電流為100A的SiC MOSFET芯片，其物理尺寸遠小于同電流等級的IGBT芯片。

在短路發生時，器件承受著母線電壓（VDC?）與飽和電流（Isat?）的乘積所產生的巨大功率。由于SiC芯片的體積微小，這些能量被注入到一個極小的半導體體積內。這導致了**能量密度（Energy Density, J/cm3）**的急劇上升。研究表明，在短路狀態下，SiC器件內部的功率密度可比Si IGBT高出一個數量級 。這就好比將同樣的熱量注入到一杯水和一滴水中，后者的溫度上升速度必然呈指數級快于前者。因此，SiC MOSFET極小的熱質量（Thermal Mass）是其短路耐受時間縮短的幾何學根源。

2.2 極高的跨導與飽和電流倍數

除了芯片面積小之外，SiC MOSFET的電流飽和特性（Output Characteristics）也加劇了短路工況下的熱應力。

Si IGBT的自限流特性：

傳統的Si IGBT屬于雙極型器件，其短路電流主要受限于PNP晶體管的電流增益（β）和MOS溝道的飽和特性。在典型的柵極驅動電壓（如15V）下，IGBT的短路飽和電流通常被限制在額定電流（Inom?）的4到6倍左右 。這種天然的“退飽和”效應在一定程度上限制了短路瞬間的峰值功率。

SiC MOSFET的高跨導特性：

為了彌補SiC/SiO2界面態密度較高導致的通道遷移率問題，現代SiC MOSFET（特別是溝槽柵Trench結構）通常采用短溝道設計和較薄的柵氧化層，這賦予了器件極高的跨導（gm?）。

同時，為了降低導通電阻，SiC MOSFET推薦的導通柵壓通常較高如+18V。在高柵壓和高跨導的共同作用下，SiC MOSFET缺乏明顯的電流自限制能力。實驗數據顯示，1200V SiC MOSFET在短路時的飽和電流可以輕易達到額定電流的10倍甚至20倍以上 。

短溝道效應（Short Channel Effects）：

此外，SiC MOSFET表現出顯著的漏致勢壘降低效應（DIBL）。在短路發生時，漏源電壓（VDS?）維持在高位（例如800V），這會強行拉低器件的閾值電壓（Vth?），導致溝道更加開啟，進一步推高漏極電流 。這種高電壓與超大電流的并發，使得器件內部瞬間產生的焦耳熱達到了驚人的水平。

2.3 絕熱加熱過程與熱導率的非線性衰減

短路事件通常發生在微秒（μs）量級。在如此極短的時間尺度內，熱量來不及從芯片有源區（Junction）傳導到底板（Baseplate）或散熱器。因此，短路過程被視為一個**絕熱加熱（Adiabatic Heating）**過程 。

在絕熱條件下，溫升（ΔT）主要取決于芯片有效體積的熱容（Heat Capacity）。雖然SiC材料在室溫下的熱導率（~370 W/m·K）優于硅（~150 W/m·K），但在短路產生的高溫極端環境下，SiC的熱學性能會發生劇烈退化。物理學研究指出，聲子散射機制主導了晶格熱傳導，導致SiC的熱導率隨溫度升高而顯著下降（k∝T?1）。

當結溫迅速攀升至600°C以上時，SiC的熱導率優勢已大幅削弱，無法有效將熱量從溝道區域?qū)С?。這種熱量的局部積聚會導致芯片內部溫度以極高的斜率上升，在幾微秒內即可超過鋁金屬化層的熔點（660°C），甚至達到SiC材料的本征溫度極限 。

2.4 失效模式的二元性：熱擊穿與柵氧失效

SiC MOSFET在短路條件下的失效機制主要呈現為兩種模式，這取決于器件的具體結構（平面柵或溝槽柵）以及直流母線電壓的高低。

熱失控（Thermal Runaway）：

這是最常見的失效模式，尤其是在高母線電壓下。由于絕熱加熱，結溫急劇升高，導致本征載流子濃度（ni?）呈指數級增加。雖然SiC的寬禁帶特性抑制了本征載流子的生成，但在極高溫度下，熱生電流（Thermal Generation Current）仍會變得顯著，并形成正反饋回路：溫度升高 → 漏電流增加 → 溫度進一步升高 。

最終，這種正反饋導致局部熱點（Hot Spot）溫度失控，融化的頂部鋁金屬電極在電場力的作用下穿透層間介質或保護層，滲入半導體內部，造成源極與漏極之間的物理短路。對于基本半導體（BASiC）等采用先進封裝工藝的模塊，雖然使用了高性能的氮化硅（Si3?N4?）陶瓷基板和高溫焊料來提升可靠性 ，但芯片內部的微觀熱失控仍是短路失效的終極物理限制。

柵極氧化層失效（Gate Oxide Failure）：

在某些工況下，尤其是當母線電壓較低但電流極大時，失效可能首先發生在柵極。短路期間的高電流流過源極寄生電感（Ls?）和內部柵極電阻，可能會在柵極氧化層上感應出極高的瞬態電場。同時，高溫加劇了載流子向氧化層的注入（Hot Carrier Injection），導致柵氧介質擊穿（Time-Dependent Dielectric Breakdown, TDDB加速）。這種失效通常表現為柵源短路（Gate-Source Short），隨后往往伴隨著器件的完全燒毀。

綜上所述，SiC MOSFET短路耐受時間短是高電流密度、小熱容、高飽和電流倍數以及材料熱屬性在極端高溫下退化共同作用的物理結果。這一物理極限決定了保護電路必須在極短的時間內（通常要求<2μs響應）做出動作，這為驅動設計提出了嚴苛的挑戰。

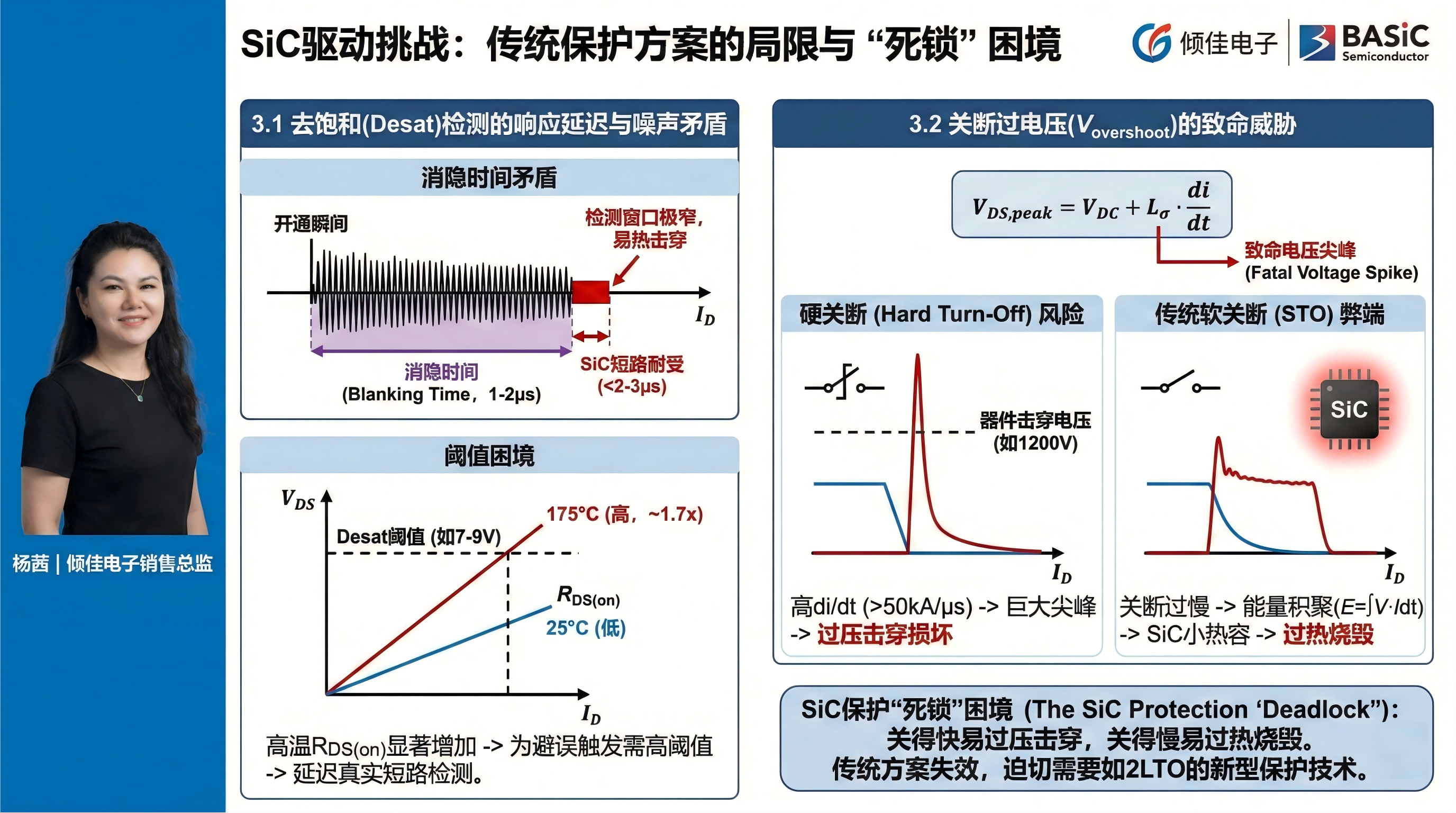

3. 傳統保護方案的局限性與SiC驅動的特殊需求

在Si IGBT時代，去飽和（Desaturation, Desat）檢測配合軟關斷（Soft Turn-Off, STO）是標準的短路保護方案。然而，直接將此方案移植到SiC MOSFET上遭遇了嚴重的適應性問題，這主要?dú)w因于SiC器件極快的開關速度和獨特的轉移特性。

3.1 去飽和檢測的響應延遲與噪聲矛盾

傳統的Desat檢測電路依賴于監測開關管導通時的壓降（VCE(sat)?或VDS(on)?）。當發生短路時，電流激增導致壓降升高，超過預設閾值（如7V-9V）即觸發保護 。

對于SiC MOSFET，這一機制存在顯著缺陷：

消隱時間（Blanking Time）的矛盾： SiC MOSFET開關速度極快（dv/dt可達100V/ns以上），導致在開通瞬間產生巨大的電磁干擾（EMI）和振鈴。為了防止誤觸發，必須設置足夠長的消隱時間（通常為1-2μs）來掩蓋開通瞬態。然而，SiC MOSFET的短路耐受時間本身可能僅有2-3μs。如果消隱時間占據了大部分耐受時間，留給關斷動作的時間窗口將極其微小，極易導致器件在保護動作完成前即發生熱擊穿 。

高導通電阻帶來的閾值困境： SiC MOSFET工作在線性電阻區（Linear Region），其VDS?隨電流線性增加，而不像IGBT那樣有明顯的飽和電壓平臺。在高溫下，SiC MOSFET的導通電阻（RDS(on)?）顯著增加（例如BMF540R12MZA3在175°C時的RDS(on)?約為25°C時的1.7倍 ）。為了避免高溫大負載下的誤觸發，Desat閾值必須設置得較高，但這又進一步延遲了對真實短路故障的檢測速度。

3.2 關斷過電壓（Vovershoot?）的致命威脅

當檢測到短路后，如何安全關斷電流是另一個核心難題。根據楞次定律，關斷回路中的雜散電感（Lσ?）會感應出反電動勢：

Vspike?=Lσ??dtdi?漏源電壓峰值（VDS,peak?）將由母線電壓（VDC?）疊加該尖峰電壓構成：

VDS,peak?=VDC?+Vspike?

硬關斷（Hard Turn-Off）的風險： 如果為了搶時間而以正常速度關斷SiC MOSFET，由于SiC的短路電流極大（如前所述可達10倍額定電流），di/dt將達到極高的數值（例如 >50kA/μs）。這將產生巨大的電壓尖峰，極易超過器件的擊穿電壓（如1200V或1700V），導致雪崩擊穿損壞 。

傳統軟關斷（STO）的弊端： 傳統的STO通過增大柵極電阻或使用恒定小電流放電來減緩關斷速度，從而降低di/dt和電壓尖峰。然而，對于SiC器件，STO意味著器件在短路高功率狀態下的停留時間被延長。由于SiC芯片熱容極小，延長的關斷過程會導致能量積聚（E=∫V?Idt）迅速超過臨界值，引發熱失控 。

這就構成了SiC保護的“死鎖”：關得快會被過壓擊穿，關得慢會被過熱燒毀。

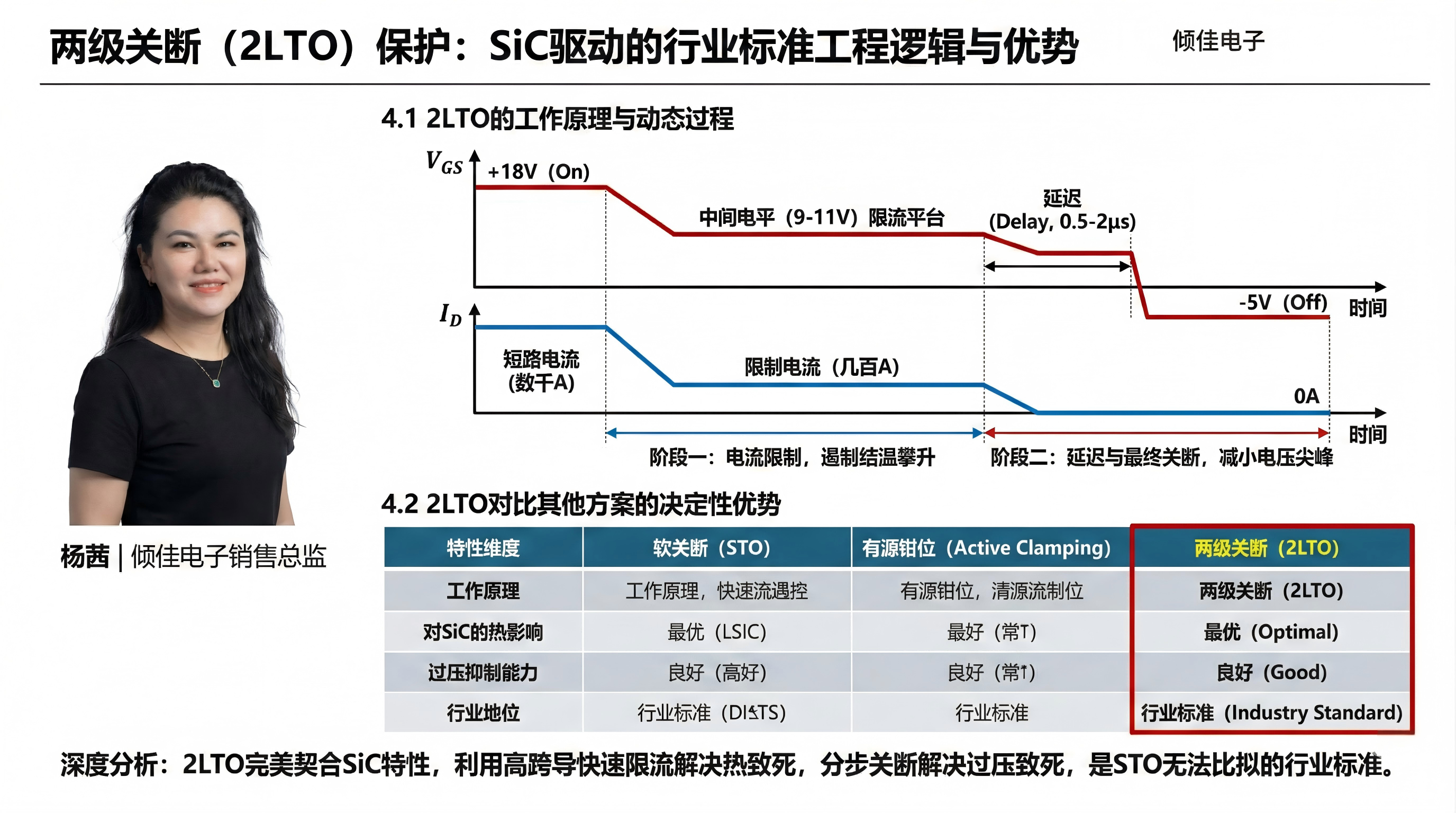

4. 兩級關斷（2LTO）保護：行業標準的工程邏輯與優勢

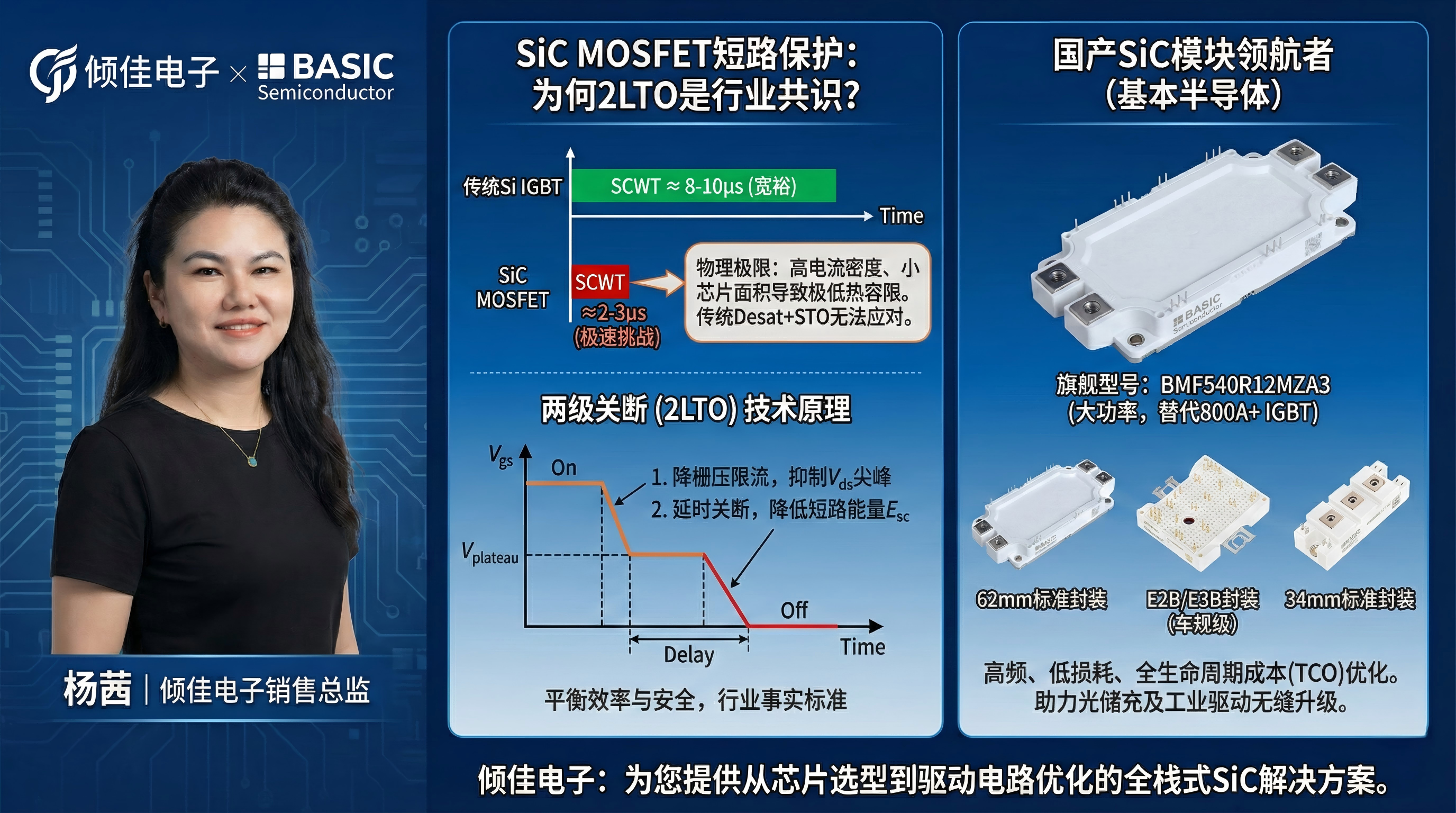

面對上述兩難困境，**兩級關斷（Two-Level Turn-Off, 2LTO）**技術（亦被稱為TLTO或2-Step Turn-Off）應運而生，并迅速被TI、Infineon、NXP以及BASiC Semiconductor等主流廠商確立為SiC驅動的行業標準 。

4.1 2LTO的工作原理與動態過程

2LTO的核心思想是利用SiC MOSFET柵壓（VGS?）對飽和電流（Isat?）的強控制能力，將關斷過程在時間軸上解耦為“限流”和“截?cái)唷眱蓚€(gè)獨立階段。

階段一：電流限制（Current Limiting Plateau）

一旦檢測到短路（通過Desat或電流傳感器），驅動器不立即將柵壓拉至負壓（如-5V），而是迅速將其降至一個中間電平（Intermediate Level），通常設定在9V-11V左右（略高于米勒平臺電壓）。

物理機制： 由于SiC MOSFET的高跨導特性，Isat?對VGS?高度敏感。將VGS?從+18V降至10V，可以瞬間將流過器件的飽和短路電流從數千安培（如10倍額定值）壓低至幾百安培（如3-4倍額定值）。

熱學獲益： 電流的瞬時大幅降低直接削減了實時功率耗散（P=VDS??ID?），從而立即遏制了結溫的指數級攀升，為后續的安全關斷爭取了極其寶貴的熱緩沖時間 。

階段二：延遲與最終關斷（Delay & Final Turn-Off）

柵壓在中間電平保持一段預設的時間（如500ns - 2μs），待電流穩定在較低水平且雜散電感能量部分釋放后，驅動器再執行第二步操作，將柵壓拉低至關斷負壓（如-5V）。

電學獲益： 在第二步關斷時，被切斷的電流幅值已大幅降低（例如從5000A降至1500A）。根據Vspike?=Lσ??di/dt，此時產生的電壓尖峰將顯著減小，確保VDS,peak?處于安全工作區（SOA）內，避免了雪崩擊穿 。

4.2 2LTO對比其他方案的決定性優勢

為什么2LTO優于傳統的軟關斷（STO）和有源鉗位（Active Clamping）？

深度分析： 2LTO之所以成為標準，是因?yàn)樗昝榔鹾狭薙iC MOSFET的物理特性——利用高跨導（缺點轉變?yōu)閮?yōu)點）來快速限流，從而解決小熱容帶來的熱致死問題；同時通過分步關斷解決高di/dt帶來的過壓致死問題。 這種“對癥下藥”的機制是STO無法比擬的。

4.3 行業實踐與標準化現狀

電力電子行業已在實踐中廣泛采納2LTO作為SiC功率模塊的標準保護策略。

驅動芯片集成化：

德州儀器（TI）的UCC217xx系列、英飛凌（Infineon）的EiceDRIVER? 1ED38x系列以及NXP的GD3160等專為SiC設計的驅動IC，均將2LTO（或稱為TLTO）作為核心功能模塊內置 。這些芯片允許設計者通過SPI接口或外部電阻配置中間電壓電平和持續時間，以適配不同廠家（如Infineon, BASiC）模塊的特性。

模塊廠商推薦：

以深圳基本半導體（BASiC Semiconductor）為例，其推出的Pcore?2 ED3系列工業級SiC MOSFET模塊（如BMF540R12MZA3）具有極高的短路電流能力（脈沖電流達1080A）。為了充分發揮這種高功率密度模塊的性能并確保其在惡劣工況下的生存能力.

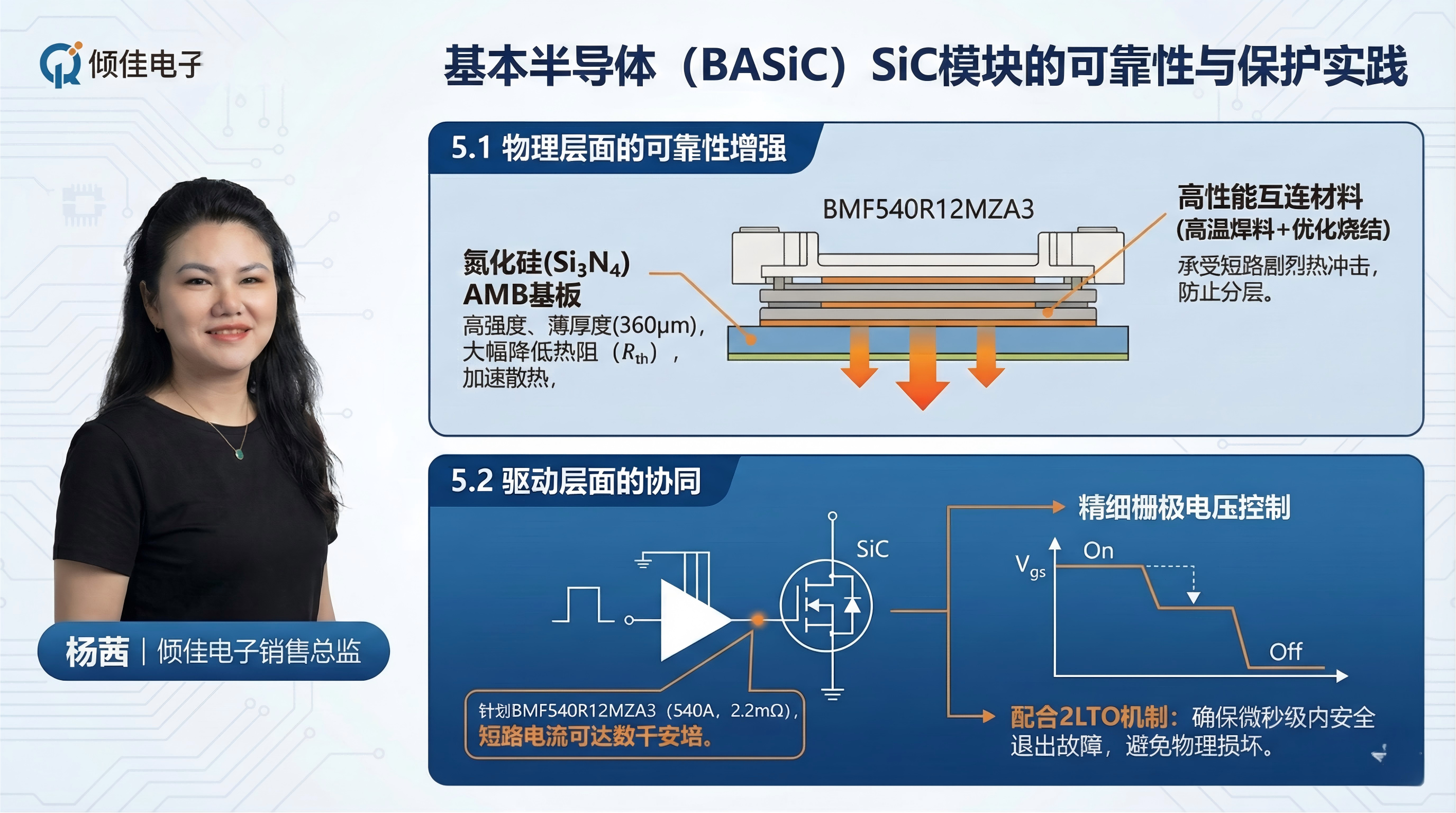

5. 基本半導體（BASiC）SiC模塊的可靠性與保護實踐

結合用戶提供的BASiC Semiconductor資料，我們可以具體分析行業先進產品是如何在物理層面和應用層面解決可靠性問題的。

5.1 物理層面的可靠性增強

BASiC的BMF540R12MZA3模塊采用了多項技術來彌補SiC材料熱容小的短板，提升本征可靠性：

氮化硅（Si3?N4?）AMB基板： 相比傳統的氧化鋁（Al2?O3?）或氮化鋁（AlN）基板，Si3?N4?具有極高的機械強度（抗彎強度700 MPa）和斷裂韌性 。這使得基板可以做得更?。?60μm），從而在不犧牲機械可靠性的前提下大幅降低熱阻（Rth?），加速短路產生的熱量向散熱器傳導，延緩熱失控的發生。

高性能互連材料： 引入高溫焊料和優化的燒結工藝，提升了芯片與基板間的連接穩定性，使其能夠承受短路瞬間劇烈的熱沖擊而不發生分層（Delamination）。

5.2 驅動層面的協同

針對該模塊高達540A的額定電流和極低的導通電阻（2.2mΩ），其短路電流可能達到驚人的數千安培。BASiC推薦的驅動方案強調了必須對SiC MOSFET的柵極電壓進行極其精細和強力的控制，以防止任何非預期的導通或關斷失控。在短路保護中，配合2LTO機制，可以確保這一大功率密度模塊在幾微秒內安全退出故障狀態，而不觸發物理?yè)p壞。

6. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

碳化硅MOSFET短路耐受時間較短（2-3μs）是由其芯片微型化導致的高能量密度、絕熱加熱效應以及高跨導帶來的大倍率飽和電流這三大物理因素共同決定的根本屬性。這一物理特征使得傳統的IGBT保護策略失效。

**兩級關斷（2LTO）**之所以成為行業公認的標準解決方案，是因?yàn)樗粌H是一種電路技巧，更是對SiC物理特性的深刻回應：

利用SiC的高跨導特性，通過第一級降壓瞬間“掐斷”熱源（大幅降低電流），解決了熱失控的燃眉之急。

通過分步釋放磁能，在第二級關斷時解決了過壓擊穿的后顧之憂。

這種保護機制在最大限度保留SiC器件低損耗、高速度優勢的同時，補齊了其在魯棒性上的短板。隨著B(niǎo)ASiC Semiconductor等廠商在材料端（如Si3?N4?基板）的持續優化和驅動IC端（如集成2LTO功能）的標準化普及，SiC MOSFET在高可靠性領域的應用正變得愈發成熟和穩健。

表1：SiC MOSFET與Si IGBT短路特性及保護需求對比

表2：不同保護關斷策略對SiC MOSFET的效果對比
