1. 執行摘要：功率半導體的“保護悖論”與技術演進的必然性

隨著以碳化硅（Silicon Carbide, SiC）為代表的寬禁帶半導體在電動汽車牽引逆變器、高壓快充及光儲充一體化系統中的滲透率突破臨界點，功率電子系統的核心瓶頸已從功率器件本身的性能轉移至柵極驅動（Gate Driver）的控制與保護能力上。國產功率半導體產業在完成了從硅基IGBT到SiC MOSFET的器件級替代后，正面臨著驅動IC層面的深水區挑戰。兩級關斷（Two-Level Turn-Off, 2LTO）功能并非單純的附加特性，而是國產隔離驅動IC為適配高壓大功率SiC模塊（如基本半導體BMF540R12系列）必然選擇的進化方向。

這一結論基于對SiC材料物理特性的深度剖析：SiC MOSFET極短的短路耐受時間（Short-Circuit Withstand Time, SCWT）與極高的開關速度（di/dt）之間存在著本質的物理矛盾，即“保護悖論”。為了在微秒級時間內防止熱失效，必須快速關斷；而為了防止寄生電感引起的過壓擊穿，又必須慢速關斷。傳統的去飽和檢測（DESAT）配合軟關斷（Soft Turn-Off, STO）策略在處理500A以上大電流模塊時已顯現出能量管理和響應速度的局限性。

通過對比分析NXP、Infineon等國際廠商的技術路線，以及基本半導體（Basic Semiconductor）等國產廠商的最新產品策略，揭示了2LTO技術如何通過解耦“限流”與“關斷”兩個過程，成為打破物理僵局的唯一解，并指引著國產驅動IC從模擬硬件配置向數字定義保護（Digital Defined Protection）的高階形態演進。

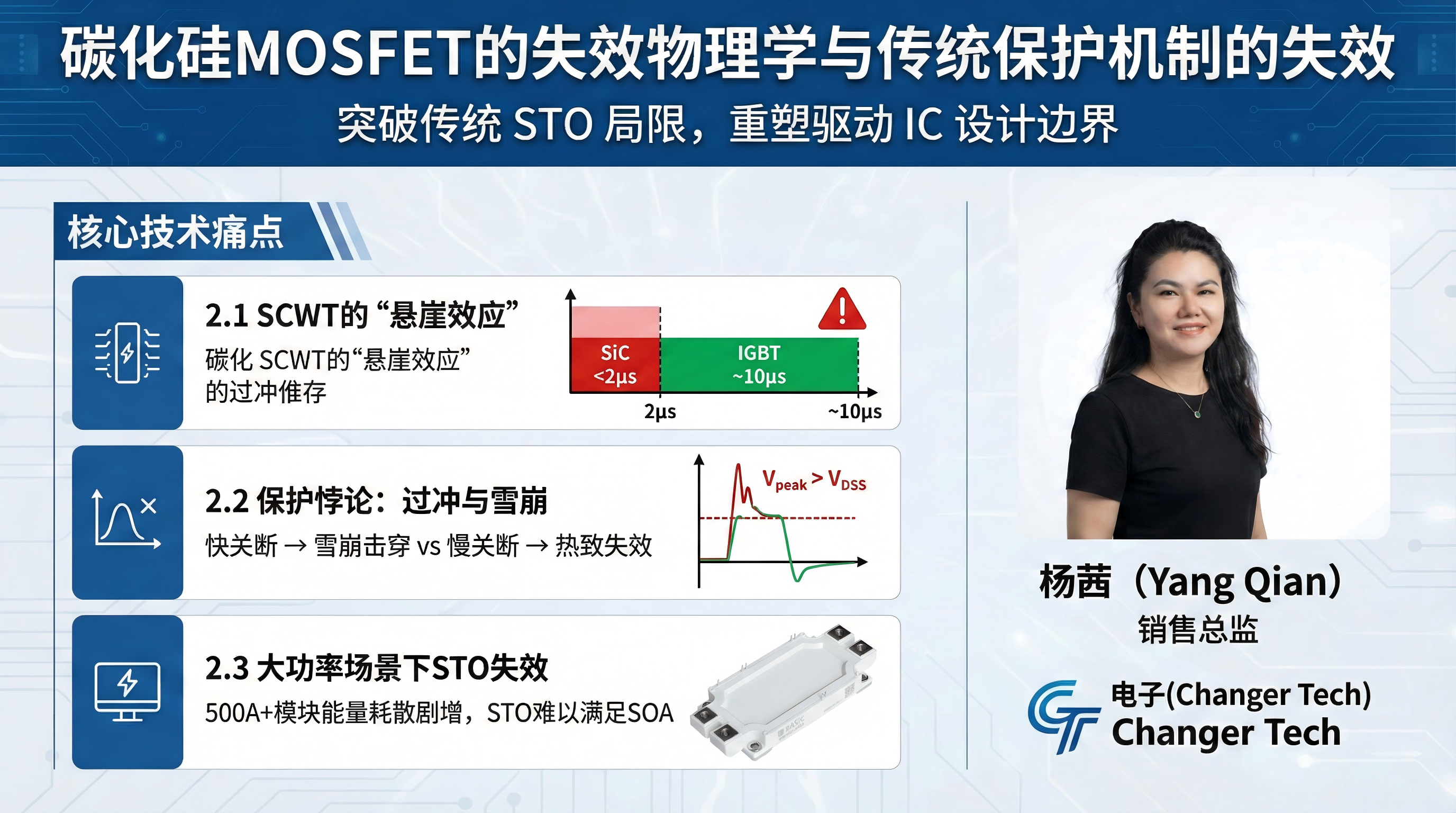

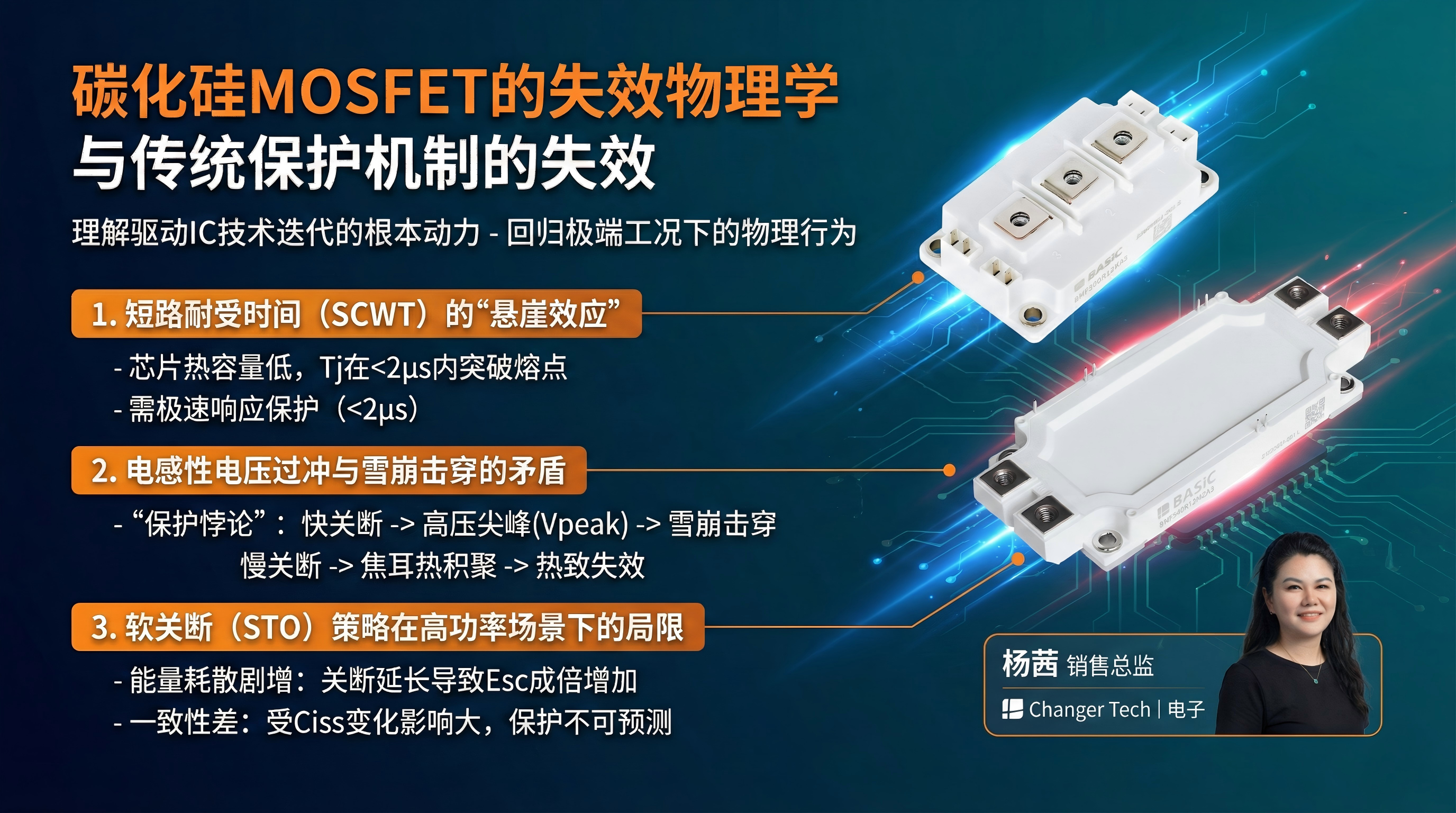

2. 碳化硅MOSFET的失效物理學與傳統保護機制的失效

理解驅動IC技術迭代的根本動力，必須回歸到SiC MOSFET在極端工況下的物理行為。與傳統的硅基IGBT相比，SiC器件的微觀結構決定了其脆弱性與高性能并存的特征，這直接重新定義了驅動電路的設計邊界。

2.1 短路耐受時間（SCWT）的“懸崖效應”

SiC MOSFET的高功率密度優勢源于其更薄的漂移層和更小的晶胞尺寸。然而，這種幾何尺寸的縮小導致了芯片熱容量（Thermal Capacitance）的顯著降低。當發生硬開關短路（Hard Switching Fault, HSF）或負載短路（Fault Under Load, FUL）時，器件內部瞬間承受全母線電壓（如800V）和數倍于額定電流的飽和電流。

以基本半導體的BMF540R12MZA3（1200V, 540A）模塊為例，其在VGS?=18V時的短路飽和電流可能高達3000A以上 。由于SiC芯片面積僅為同規格IGBT的1/3至1/4，短路產生的焦耳熱（Esc?=∫Vds??Id?dt）在極小的體積內迅速積聚。研究數據表明，SiC MOSFET的結溫（Tj?）可在2微秒內突破鋁金屬層的熔點（約660°C）或?qū)е聳艠O氧化層（SiO2?）永久性損傷 。相比之下，IGBT通常具備10微秒左右的SCWT，這為驅動器留出了充足的反應時間。SiC的這一“熱致失效”特性要求保護電路必須在極短的時間窗口（通常<2μs）內做出響應。

2.2 電感性電壓過沖與雪崩擊穿的矛盾

為了應對極短的SCWT，邏輯上的對策是盡可能快地關斷器件。然而，高壓大功率應用中不可避免地存在回路寄生電感（Lσ?），包括母線排電感、模塊內部引線電感等。根據法拉第電磁感應定律，關斷過程中的電壓尖峰（Vpeak?）由下式?jīng)Q定：

Vpeak?=VDC?+Lσ?×dtdi?

SiC MOSFET的高跨導特性使其關斷速度極快。若驅動器在檢測到短路后強行執行硬關斷（Hard Turn-Off），假設故障電流為3000A，關斷時間為100ns，且回路總電感為100nH，則感應電壓尖峰將高達3000V。疊加800V的母線電壓后，總電壓遠超器件的擊穿電壓（VDSS?=1200V），導致器件發生雪崩擊穿（Avalanche Breakdown）甚至爆炸 。

這就是困擾業界的“保護悖論”：為了防止熱失效，必須快關；為了防止過壓失效，必須慢關。

2.3 軟關斷（STO）策略在高功率場景下的局限

為了緩解過壓問題，業界在早期廣泛采用了軟關斷（Soft Turn-Off, STO）技術。STO的機制是在檢測到故障后，切換到一個高阻抗路徑或恒定的小電流源（如集成的400mA軟關斷電流 ），緩慢釋放柵極電荷（Qg?）。

然而，隨著SiC模塊電流等級的提升（如從100A提升至500A+），STO暴露出了嚴重的缺陷：

能量耗散劇增： STO通過延長關斷時間來降低di/dt。在關斷過程中，器件仍然處于高壓大電流的放大區，延長關斷時間意味著短路能量（Esc?）成倍增加。對于熱容量極小的SiC芯片，這種額外的能量往往是致命的，導致器件在電壓被抑制住之前就已經發生了熱擊穿 。

一致性差： STO的關斷軌跡高度依賴于器件的輸入電容（Ciss?）。而SiC MOSFET的Ciss?隨VDS?變化劇烈，且不同批次器件的一致性難以保證，導致保護動作的不可預測性。

因此，對于基本半導體BMF540R12KHA3（540A）這類超大功率模塊，單純依賴STO已無法滿足安全運行區（SOA）的要求，技術迭代勢在必行 。

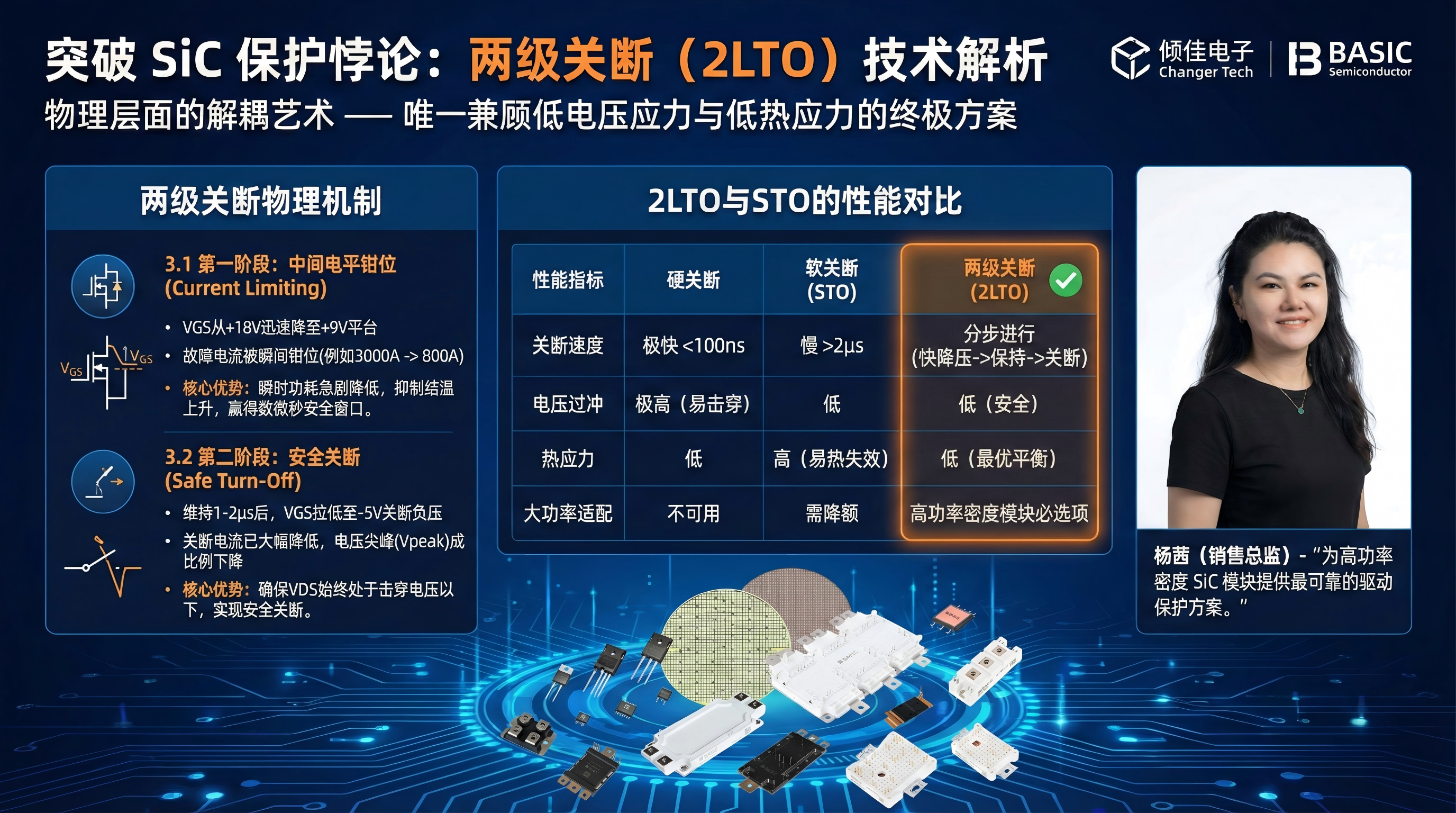

3. 兩級關斷（2LTO）技術的物理機制與核心優勢

兩級關斷（2LTO）技術通過引入中間電壓平臺，在物理層面上巧妙地解耦了“限流”與“關斷”兩個過程，從而在根本上解決了SiC MOSFET的保護悖論。

3.1 第一階段：中間電平鉗位（Current Limiting）

當驅動IC通過DESAT引腳或電流傳感器檢測到短路故障時，它不會立即完全關斷柵極，而是迅速將柵極電壓（VGS?）從導通電壓（如+18V）降至一個預設的中間電平（Plateau Voltage，如+9V或+10V）。

這一動作利用了MOSFET的轉移特性（Transfer Characteristics）。SiC MOSFET的飽和漏極電流（ID,sat?）與柵源電壓（VGS?）呈強相關性。以基本半導體BMF360R12KHA3模塊為例，其轉移特性曲線顯示，當VGS?從18V降低至10V時，飽和電流將大幅下降 。

物理效果： 故障電流被瞬間“鉗位”限制在了一個較低的水平（例如從3000A降低至800A），而此時器件并未完全關斷。

熱學優勢： 由于電流大幅下降，器件的瞬時功耗（P=VDS?×ID?）急劇降低，從而顯著抑制了結溫的上升速率，為后續的安全關斷贏得了寶貴的時間窗口（數微秒）。

3.2 第二階段：安全關斷（Safe Turn-Off）

在維持中間電平一段設定的時間（Dwell Time，如1-2μs）后，驅動器執行第二步操作，將柵極電壓拉低至關斷負壓（如-5V）。

電磁學優勢： 此時需要關斷的電流已經從故障峰值（3000A）降低到了鉗位值（800A）。根據V=L?di/dt，在相同的關斷速度下，電壓尖峰成比例降低，從而確保VDS?始終處于擊穿電壓以下。

3.3 2LTO與STO的性能對比分析

下表總結了針對大功率SiC MOSFET（>300A），三種保護策略的性能差異：

從數據對比可見，2LTO是唯一能夠同時兼顧低電壓應力和低熱應力的方案，這使其成為驅動如基本半導體BMF540R12系列等高功率密度模塊的必選項 。

4. 國產驅動IC的市場格局與技術進化路徑

中國功率半導體產業正處于從“器件替代”向“系統級性能優化”轉型的關鍵期。驅動IC作為連接數字控制與模擬功率世界的橋梁，其進化路徑清晰地折射出這一趨勢。

4.1 市場陣營分化：從模擬配置到數字定義

目前的SiC驅動IC市場主要分為兩大技術陣營 ：

模擬/硬件配置陣營（Hardware Configurable）： 以TI（德州儀器）的UCC217xx系列和ST的STGAP2SiC為代表。這類芯片通過外部電阻（RSTO?）或引腳連接來設定保護參數。國產廠商目前的量產主流產品多屬于此類。

數字定義陣營（Digital Defined）： 以NXP（恩智浦）的GD3160和Infineon的1ED38xx為標桿。這類芯片集成了SPI通信接口，允許通過軟件實時配置2LTO的中間電壓值、保持時間以及DESAT閾值，并能回讀芯片溫度和故障狀態。

4.2 國產廠商的進階之路

國產驅動IC廠商正在加速追趕，從單純的引腳兼容替代（Pin-to-Pin）轉向?qū)藝H高端架構的功能創新。

基本半導體（Basic Semiconductor）：模塊與驅動的協同設計

作為SiC模塊廠商，基本半導體深知驅動技術對釋放模塊性能的重要性。

驅動IC布局： 其BTD25350系列隔離驅動芯片，具備米勒鉗位和死區時間設置功能 。

前沿探索： 基本半導體參與的研究提出了**主動柵極驅動（Active Gate Driver, AGD）**方案。這是一種比固定臺階2LTO更為激進和精細的技術，通過實時檢測di/dt和dv/dt反饋，動態連續調節柵極電流（Ig?），實現“隨動式”的關斷軌跡控制 。這種技術雖然目前主要存在于實驗室和高端應用方案中，但代表了國產廠商試圖超越傳統2LTO，直接進入閉環控制時代的野心。

5. 產業邏輯：為什么2LTO是“必選項”而非“可選項”

除了物理層面的必要性，產業邏輯也在強力推動2LTO成為國產SiC驅動IC的標準配置。

5.1 適配ASIL-D功能安全等級的需求

在電動汽車（EV）應用中，主驅逆變器必須達到ISO 26262標準下的ASIL-D最高安全等級。

確定性（Determinism）： 傳統的模擬STO受限于外部電容電阻的精度和溫漂，保護時間存在較大離散性。

可配置性（Configurability）： 數字2LTO允許通過SPI精確設定中間電平和持續時間。這使得同一款驅動板可以適配不同供應商、不同批次的SiC模塊，只需通過軟件更新參數即可補償器件參數（如VGS(th)?）的離散性。這對于這就要求供應鏈必須具備極高的靈活性和兼容性，是國產芯片進入主機廠核心供應鏈的關鍵門檻。

5.2 提升模塊良率與降低系統成本

隨著SiC模塊電流越來越大（如基本半導體推出的62mm封裝540A模塊），并聯芯片數量增加導致參數分布變寬。

如果采用固定的硬件保護電路，為了確保安全，往往需要留出巨大的設計裕量，這迫使模塊廠商篩選參數極其一致的芯片，降低了良率。

采用2LTO驅動器后，系統集成商可以通過微調保護參數來適應模塊的差異，從而間接提升了模塊的綜合可用性，降低了系統總成本。

5.3 解決高壓大功率模塊的“炸機”焦慮

在800V高壓平臺和兆瓦級儲能PCS應用中，SiC MOSFET的短路失效往往是毀滅性的?；景雽w等國產廠商推出的高電流密度模塊（如BMF540R12MZA3，總柵極電荷QG?高達1320nC ）對驅動能力提出了嚴苛要求。對于此類大電荷器件，STO的弱電流放電會導致關斷延遲過長（Miller平臺時間拉長），極大增加了失效風險。2LTO通過強驅動力迅速拉至中間電平，提供了確定性的時間控制，有效緩解了系統廠商的“炸機”焦慮。

6. 結論與展望

國產碳化硅MOSFET隔離驅動IC向2LTO功能的進化，是物理規律制約與產業升級需求共同作用的必然結果。

物理必然性： 面對SiC MOSFET“短SCWT”與“高di/dt”的固有矛盾，2LTO是目前唯一能在物理層面有效解耦熱失效與過壓失效風險的工程解，特別是對于500A以上的大功率國產模塊（如基本半導體BMF540R12系列），2LTO已從“加分項”變?yōu)椤盎A項”。

產業進階： 國產驅動IC廠商已在STO和ASC等技術上站穩腳跟，正加速向具備SPI配置能力的數字2LTO架構邁進，以打破NXP等國際巨頭在高端市場的壟斷。

技術終局： 未來的競爭將超越離散的2LTO，向基于di/dt實時反饋的連續主動柵極驅動（AGD）演進?；景雽w等廠商在此領域的探索表明，中國企業正試圖從“跟隨者”轉變?yōu)椤岸x者”。

綜上所述，2LTO功能不僅是保護SiC MOSFET安全運行的最后一道防線，更是國產驅動IC芯片邁向高端化、智能化、車規級核心市場的入場券
