TYPE-C PD快充誘騙芯片，ECP5702支持定制電壓輸出，它內置了PD通訊模塊，通過與供電端（如PD充電器）的PD協議芯片握手通信，申請出需要的電壓給產品供電，支持無線充，大功率小家電，智能家居，無人機快速充電等產品供電

PD協議充電器采用了Type-C接口輸出，PD協議需要CC腳、VBUS、GND、D+D-等腳位，它具有數據傳輸速度快，充電電流大，電壓高等特點，還可以支持USB正反插，非常的便捷。

1、概述
ECP5702是臺灣能芯科技針對 USB PD 2.0/3.0協議開發的一款高度集成USB PD誘騙芯片，傳輸?shù)念~定功率可達100W。芯片兼容PD2.0/3.0。輸入端主要接 PD 適配器，輸出端配置輸出固定的電壓。芯片VBUS、CC1、CC2引腳耐壓達28V，無需通過其他電路進行降壓供電。

2、特點
◇ 采用 SOP-8 封裝
◇ 兼容 USB PD 3.0 規范，支持 USB PD 2.0
◇ 可自動誘騙 PD 輸出 5V、9V、12V 、15V、20V電壓。

3、應用
所有需要適配器（支持 USB PD 和 QC 協議）供電的設備無線充電、小家電、老化器、智能家居，電池產品等。ECP5702可以不斷開即可調整TP引腳電壓改變適配器輸出電壓。

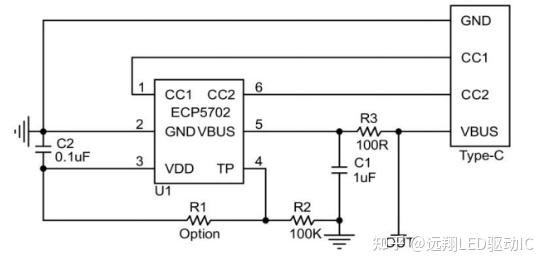

應用圖參考：

完整規格書，以及參考資料可下方留言討論
