ECP5702 PD取電（sink輸入），單芯片取電5V~20V輸出
USB PD QC受電端快充協議芯片
1、概述
ECP5702是臺灣能芯科技開發的一款兼容 USB PD 2.0/3.0協議的 Sink 控制器。ECP5702從支持 USB PD 協議的適配器取電，然后供電給設備。比如可以配置適配器輸出需要的功率，給無線充電器設備供電。ECP5702也兼容傳統 USB 電源適配器。
2、特點
◇ 采用 SOT23-6 封裝
◇ 兼容 USB PD 3.0 規范，支持 USB PD 2.0
◇ 可誘騙 PD輸出固定的電壓。
3、應用
◇ 所有 支持 USB PD協議適配器供電的設備
◇ 廣泛應用于各個領域的各種產品，如小家電、老化器、智能家居、電動工具等。

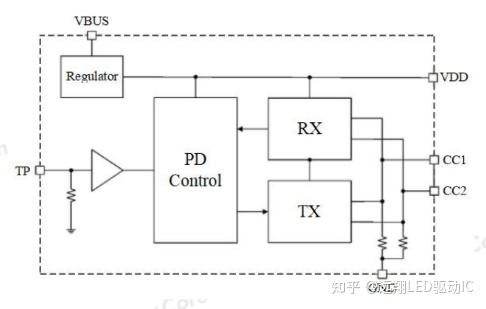

ECP5702腳位圖
典型應用方案

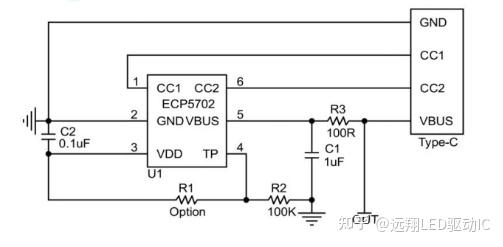

典型應用原理圖
