2025 年9月，國家市場監督管理總局發布了六項半導體可靠性測試國家標準，為中國芯片產業的質量基石奠定了技術規范。在全球芯片競爭進入白熱化的今天，可靠性已成為衡量半導體產品核心價值的關鍵指標。

01芯片的“健康指標”：半導體可靠性的本質
半導體可靠性（RE）指的是芯片在規定條件和時間內，持續保持其預定功能的能力。這不僅僅是“能用”，而是在各種復雜環境下“穩定可靠地工作”。隨著半導體技術節點從28納米向7納米、5納米甚至更小尺寸演進，單顆芯片上集成的晶體管數量已突破百億大關。這種高度集成化帶來了性能飛躍，也使得可靠性問題變得空前復雜。一顆芯片的失效可能影響整個系統，在關鍵應用中甚至可能導致災難性后果。在半導體行業，可靠性被量化為一系列具體指標：工作溫度范圍、使用壽命、失效率等。例如，消費級芯片通常設計壽命為3-5年，而汽車和工業級芯片則要求10-15年以上的使用壽命。這種差異直接反映了不同應用場景對可靠性的不同要求。

02浴盆曲線：芯片生命周期的數學描述

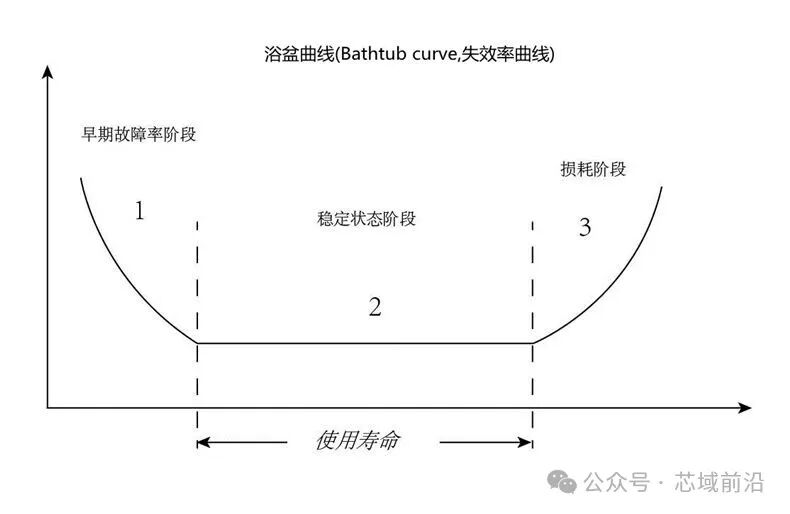

可靠性工程的核心工具之一是浴盆曲線理論，它形象地描述了半導體器件在整個生命周期中的失效率變化規律。這條曲線因形狀類似浴盆而得名，分為三個特征階段。早期失效期通常發生在芯片投入使用的最初幾百小時內，失效率較高但迅速下降。這一階段的失效主要源于制造缺陷，如材料瑕疵、工藝偏差或污染問題。半導體制造商通過老化篩選（Burn-in）等工藝，提前暴露并剔除這些“先天不足”的產品。偶然失效期是芯片生命周期中最長的階段，失效率保持相對穩定且處于最低水平。這一階段的失效通常由隨機因素引起，如外部環境突變或不可預測的應力事件。芯片在這一階段的表現，直接決定了其在實際應用中的可靠性聲譽。耗損失效期出現在產品壽命末期，失效率開始急劇上升。這是由于材料老化、結構疲勞等長期累積效應導致的。了解這一階段的特征，對于預測芯片使用壽命和制定預防性維護策略至關重要。表：半導體器件生命周期各階段特征

03芯片的六大“健康威脅”：主要失效機理
深入理解半導體失效機理，是提高可靠性的基礎?，F(xiàn)代芯片面臨多種失效模式的威脅，每種都有其獨特的物理原理和影響因素。熱載流子注入(HCI) 是納米級器件的主要退化機制之一。當MOSFET溝道中的載流子（電子或空穴）獲得足夠動能成為“熱載流子”后，可能克服Si-SiO ? 界面勢壘，注入柵氧化層中，形成界面態或氧化層陷阱電荷。這些電荷的積累會導致器件參數如閾值電壓(Vth)、跨導等發生不可逆漂移，最終影響電路性能。時間相關介電擊穿(TDDB) 是柵氧可靠性的核心問題。在持續電場應力下，柵氧化層會逐漸積累缺陷，形成導電通路，最終導致介質層突然失效。TDDB的失效時間服從韋布爾分布，與電場強度呈指數關系。隨著工藝尺寸縮小，氧化層厚度已減薄至1-2納米，電場強度顯著增加，使TDDB成為先進制程的嚴重挑戰。負偏置溫度不穩定性(NBTI) 主要影響pMOS晶體管，表現為在負柵壓和溫度應力下閾值電壓絕對值增加。這種退化部分可恢復，部分不可恢復。在高溫環境下，NBTI效應會顯著加速，成為電路長期可靠性的主要限制因素之一。先進工藝中，NBTI導致的性能退化已超過HCI效應。電遷移(EM) 是金屬互連線的致命威脅。當電流密度超過一定閾值時，電子與金屬離子之間的動量交換會導致金屬原子沿電子流動方向遷移，形成空洞（導致開路）或堆積（導致短路）。隨著芯片特征尺寸縮小，電流密度不斷增加，而金屬線截面積減小，使EM問題日益嚴峻。應力遷移(SM) 是由于金屬薄膜與周圍介質熱膨脹系數不匹配引起的。在溫度變化過程中產生的熱應力，會導致金屬原子遷移，甚至在金屬線中形成空洞。與電遷移不同，應力遷移在無電流通過時也會發生，是溫度循環環境中互連線可靠性的主要威脅。閂鎖效應(LU) 是CMOS工藝中的一種潛在失效模式。當芯片受到外部干擾（如電壓過沖、輻射等）時，可能觸發寄生雙極晶體管導通，形成低阻通路，導致大電流流過，甚至燒毀芯片。隨著工藝進步和電源電壓降低，閂鎖效應敏感性有所下降，但仍需在設計階段采取預防措施。


04芯片的“極限挑戰”：可靠性測試方法
為了評估芯片在實際使用環境中的可靠性表現，半導體行業開發了一系列標準化測試方法，模擬各種極端條件，加速潛在失效的發生。高溫工作壽命(HTOL) 測試是最基本的可靠性評估方法之一。測試中將芯片置于遠高于正常工作溫度的環境（通常為125℃-150℃），并施加額定或超過額定電壓的偏置，持續數百至數千小時。通過監測電參數變化，可以預測芯片在正常使用條件下的壽命。根據JEDEC標準JESD22-A108，HTOL測試通常要求至少1000小時的持續應力。溫度循環(TC) 測試評估芯片抵抗溫度變化的能力。測試中芯片在極端低溫（如-55℃）和極端高溫（如150℃）之間快速轉換，每個溫度點保持一段時間，進行數百至數千次循環。這種測試主要評估芯片內部不同材料間熱膨脹系數失配導致的機械應力，可能引發分層、裂紋或互連失效。高加速溫濕度應力試驗(HAST) 在高溫高濕環境下評估芯片可靠性。測試條件通常為130℃、85%相對濕度，并施加偏置電壓，持續96-264小時。HAST測試能快速評估封裝完整性、材料兼容性以及濕氣侵入導致的腐蝕問題，是評估芯片在潮濕環境中可靠性的重要手段。靜電放電(ESD) 測試評估芯片抵抗靜電沖擊的能力。根據人體放電模型(HBM)、機器放電模型(MM)和充電器件模型(CDM)等不同標準，對芯片引腳施加高達數千伏的靜電脈沖。良好的ESD保護設計能確保芯片在制造、裝配和使用過程中免受靜電損害。老化篩選(Burn-in) 是在芯片出廠前進行的加速應力測試，目的是提前淘汰潛在早期失效產品。老化篩選通常在125℃高溫和略高于額定電壓的條件下進行，持續24-168小時。雖然這會增加制造成本，但對于高可靠性應用領域（如汽車電子、醫療設備）是必不可少的步驟。



05防患于未然：設計階段的可靠性保障
可靠性必須從芯片設計階段開始構建。設計for可靠性(DFR) 理念要求在設計初期就考慮潛在的失效機制，并采取相應的預防措施。冗余設計是在關鍵電路路徑中添加額外組件或功能模塊，當部分電路失效時，系統仍能保持基本功能。這種方法在存儲器設計和處理器核心設計中廣泛應用。例如，現代CPU通常包含多個相同核心，即使個別核心失效，系統仍可繼續工作。降額設計是讓電子元件工作在低于其額定最大值的條件下，以延長使用壽命和提高可靠性。常見的降額參數包括電壓、電流、溫度和功率。研究表明，結溫每降低10-15℃，半導體器件的壽命可延長一倍。因此，熱管理已成為芯片設計的關鍵考量因素。工藝設計套件(PDK)中包含的可靠性設計規則，是連接設計與制造的橋梁。這些規則基于制造廠商的長期經驗積累，規定了最小線寬、最小間距、最大電流密度等關鍵參數，確保設計在制造后能滿足可靠性要求。在物理設計階段，電遷移分析已成為標準流程。設計工具會根據電流密度、線寬和溫度等參數，預測互連線的電遷移壽命，并自動調整線寬或布局，確保所有互連線滿足壽命要求。對于AA（Active Area，有源區）布局，也需要特別考慮其與STI（淺溝槽隔離）的相互作用，避免應力集中導致的可靠性問題。




06層層把關：制造與封裝中的可靠性控制
半導體制造過程中的每一步都可能引入可靠性隱患，因此需要嚴格的過程控制和質量監控。在光刻工藝中，關鍵尺寸(CD)的控制直接影響到器件性能一致性?，F(xiàn)代光刻機配備實時監控系統，能夠檢測并調整曝光參數，確保CD波動在允許范圍內。超出規格的CD偏差不僅影響性能，也可能導致局部電場集中，加速TDDB等失效機制。薄膜沉積工藝中，柵氧化層的質量尤為關鍵。通過優化沉積溫度、壓力和前驅體流量，可以獲得缺陷密度極低的氧化層。原位監測技術能夠實時評估薄膜厚度和均勻性，確保每一片晶圓都符合嚴格的可靠性標準。金屬互連工藝關注臺階覆蓋性和界面質量。不良的臺階覆蓋可能導致金屬線在臺階處變薄，成為電遷移的薄弱點。通過改進沉積技術和使用中間層，可以顯著提高金屬層的均勻性和附著力。封裝是芯片的“保護殼”，也是可靠性工程的重要環節。封裝材料的選擇需要考慮熱膨脹系數匹配性、導熱性和機械強度。先進封裝技術如扇出型晶圓級封裝(FOWLP) 和硅通孔(TSV) 三維集成，在提高集成度的同時，也帶來了新的可靠性挑戰。




07標準體系：全球可靠性評估的通用語言
半導體可靠性評估需要遵循統一的標準，確保測試結果的可比性和可信度。國際標準、區域標準和企業標準共同構成了多層次的標準體系。JEDEC 標準是全球半導體行業最廣泛采用的標準體系之一。JESD22系列標準涵蓋了從預處理到各種環境應力測試的全方位要求。例如，JESD22-A104規定了溫度循環測試的具體條件，JESD22-A110則詳細說明了高加速溫濕度應力試驗的方法。AEC-Q 標準 是汽車電子委員會為汽車級芯片制定的可靠性測試標準，被認為是業界最嚴苛的標準之一。AEC-Q100針對集成電路，AEC-Q101針對分立器件，AEC-Q200則針對無源元件。通過這些認證是芯片進入汽車供應鏈的基本門檻。中國的半導體可靠性標準體系也在不斷完善。2025年發布的六項國家標準，針對TDDB、BTI、HCI等關鍵失效機理提供了詳細的試驗方法。這些標準既參考了國際先進經驗，也考慮了國內產業實際情況，為中國半導體企業提供了明確的技術指導。企業標準往往比行業標準更為嚴格。領先的半導體公司會根據自身產品特點和應用需求，制定內部可靠性標準，這些標準通常包含更全面的測試項目和更嚴格的通過準則，是企業的核心競爭力之一。


08未來挑戰：新技術帶來的可靠性問題
半導體技術的持續進步，不斷帶來新的可靠性挑戰。新結構、新材料和新工藝的引入，都需要重新評估和解決相關的可靠性問題。FinFET 和全環繞柵極(GAA) 等三維晶體管結構改變了電場分布和熱傳導路徑，可能引發新的失效機制。例如，F(xiàn)inFET結構中的鰭片側壁可能成為熱載流子注入的新通道，需要重新評估HCI模型。而GAA結構中的納米線或納米片可能面臨更顯著的自熱效應和應力集中問題。高k金屬柵(HKMG)技術解決了柵極漏電問題，但也引入了新的可靠性挑戰。高k介質中的氧空位可能成為電荷陷阱，影響B(tài)TI特性；金屬柵與高k介質之間的界面反應，可能影響器件的長期穩定性。低k介質材料降低了互連寄生電容，提高了電路速度，但其機械強度較低，易受應力損傷。在化學機械拋光(CMP)和封裝過程中，低k介質層可能出現裂紋或分層，需要開發新的集成工藝和結構保護方案。三維集成電路(3D-IC)通過垂直堆疊芯片提高了集成密度，但也帶來了熱管理、應力匹配和硅通孔(TSV)可靠性等新問題。不同芯片層之間的熱膨脹系數差異可能導致顯著的熱應力，影響長期可靠性。新型存儲器技術如相變存儲器(PCM)、阻變存儲器(RRAM)和磁存儲器(MRAM)，各有獨特的可靠性挑戰。例如，PCM的相變材料在多次循環后可能發生組分分離；RRAM的導電細絲可能隨機形成和斷裂，導致參數波動；MRAM的磁隧道結可能受外部磁場干擾。




09智能化轉型：可靠性工程的新趨勢
人工智能和大數據技術正在改變可靠性工程的實踐方式，使其更加智能化和預測性?；?a href="http://m.makelele.cn/v/tag/557/" target="_blank">機器學習的失效預測模型能夠分析大量測試數據，識別潛在的失效模式，甚至在失效發生前進行預警。這些模型可以處理多維數據，發現人眼難以察覺的相關性，顯著提高失效分析的效率和準確性。智能測試優化算法可以根據芯片設計特性和歷史數據，自動選擇最有效的測試項目和測試條件，減少不必要的測試，縮短產品上市時間。一些先進公司報道稱，通過智能測試優化，可以將可靠性評估時間縮短30%以上。數字孿生技術為芯片創建虛擬副本，在虛擬環境中施加各種應力條件，預測實際芯片的可靠性表現。這種方法可以在芯片制造前評估設計可靠性，提前發現潛在問題，減少后期修改成本。區塊鏈技術應用于可靠性數據管理，可以建立不可篡改的可靠性記錄，實現從芯片設計、制造到使用全生命周期的數據追溯。這對于汽車、醫療等對可靠性要求極高的領域尤其有價值，可以提供透明的可靠性證據鏈。自動化實驗設計(DOE) 平臺通過算法自動設計實驗方案，高效探索工藝參數空間，尋找最佳的可靠性工藝窗口。這種方法特別適用于新工藝開發階段，可以大幅減少實驗次數，縮短開發周期。



10中國可靠性工程的發展與展望
中國半導體產業在快速發展的同時，也越來越重視可靠性體系建設。從標準制定到測試能力建設，從人才培養到國際接軌，中國正在構建完整的半導體可靠性生態系統。2025 年六項國家標準的實施，標志著中國半導體可靠性標準體系向前邁出了重要一步。這些標準針對TDDB、BTI、HCI等關鍵失效機理，提供了詳細的試驗方法和技術要求，為國內企業提供了明確的技術指導。國內領先的半導體企業正在加大可靠性技術研發投入，建立先進的可靠性實驗室，培養專業人才。一些企業已經形成了從芯片設計、制造到封測的全鏈條可靠性保障能力，產品可靠性達到國際先進水平。產學研合作模式加速了可靠性技術的創新和應用。高校和研究機構專注于基礎研究和前沿技術探索，企業則側重于工程應用和產業化，兩者結合形成了良好的創新生態。隨著中國半導體產業向高端邁進，可靠性工程將發揮越來越重要的作用。從消費電子到汽車電子，從工業控制到航空航天，可靠性將成為中國芯片的核心競爭力之一。通過持續的技術創新和嚴格的可靠性管理，中國半導體產業將能夠提供真正值得信賴的芯片產品。半導體可靠性工程是一場無聲的競賽，它不追求更高的主頻或更小的制程，而是致力于在最惡劣的環境中保持芯片的穩定運行。當中國半導體產業從“可用”向“可靠”邁進，每一顆經受住嚴苛考驗的芯片，都是這場競賽的勝利者。隨著國家標準體系的完善和技術能力的提升，中國芯片正逐步贏得全球市場的信任。畢竟，在這個萬物互聯的時代，芯片的價值不僅在于它能計算什么，更在于它能在何種環境下持續穩定地計算。
