在 “雙碳” 目標與產業數字化升級的雙重驅動下，風力發電作為可再生能源的核心組成部分，其智能化管控需求持續攀升。圖撲（Hightopo）基于自主研發的 HT for Web 前端可視化引擎，構建了數字孿生 3D 風電場可視化系統，實現了風電場全場景的遠程監測、智能巡檢與數字化管理。本文從技術角度出發，結合系統功能模塊，深入解析各核心功能的實現邏輯與技術路徑。

系統以 HT for Web 為核心技術支撐，該引擎基于 WebGL 與 Canvas 技術構建，具備高性能的 2D/3D 圖形渲染能力，支持跨終端、跨瀏覽器運行。采用 B/S 架構設計，無需安裝額外插件，用戶可通過 PC、PAD、智能手機等設備的瀏覽器隨時隨地訪問系統，實現風電場的遠程監查與管控。

系統采用 WebSocket 與 HTTP 相結合的數據對接方式，實現實時數據與靜態數據的高效傳輸：

實時數據接入：通過 WebSocket 建立客戶端與服務器的長連接，實時接收風電場的風機運行參數、環境數據、設備狀態等動態信息，確保數據傳輸?shù)牡脱舆t與高實時性，滿足風電場監測對時效性的要求。

靜態數據加載：通過 HTTP 請求獲取風電場的地理信息、設備模型參數、施工計劃等靜態數據，為 3D 場景構建與系統功能實現提供基礎數據支撐。

數據處理與更新：獲取各類數據后，通過 JavaScript 腳本解析數據格式，調用 HT for Web 提供的 API 接口，實現 2D 面板數據動態更新、3D 場景狀態實時同步，確保可視化界面與風電場實際運行狀態保持一致。

系統基于現場取景照片、衛星圖、CAD 圖紙等資料，先在專業建模軟件中完成風力發電機組、升壓站、配電室等核心設施的寫實風格建模，精準復刻設備外觀結構與空間布局；再將建好的模型導出為 HT for Web 支持的格式，導入到系統內，實現風電場物理場景的 1:1 數字化還原，為用戶提供真實的可視化體驗。

為實現風電場的全方位巡檢，系統設計了第一人稱視角漫游與無人機視角漫游兩種模式，核心實現邏輯如下：

視角控制機制：通過 JavaScript 腳本定義漫游動畫的運動軌跡、速度參數，調用 HT for Web 的相機控制 API，實現相機在 3D 場景中的移動、旋轉與視角切換。

交互按鈕功能：在場景界面設置漫游動畫、暫停動畫、停止動畫、初始視角四個控制按鈕，用戶點擊按鈕時觸發對應的事件響應函數，實現漫游狀態的靈活控制。

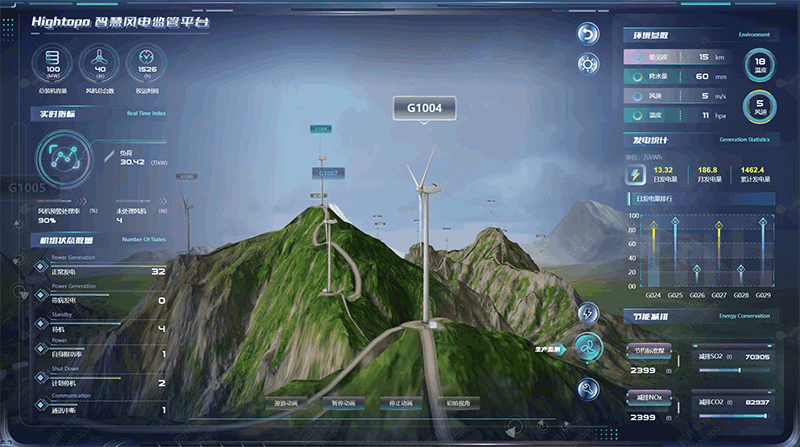

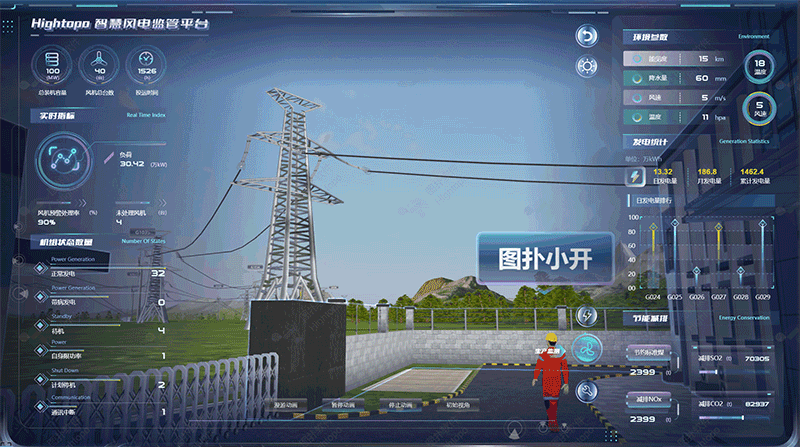

沉浸式體驗實現：第一人稱視角漫游通過模擬人員在風電場內的巡視路徑，結合設備模型與環境渲染，營造 “沉浸式” 巡檢體驗；無人機視角漫游則從高空視角展示風電場全貌，通過相機的升降、平移運動，直觀呈現風電場的空間布局與宏大場景。

生產監測模塊集中展示風電場的核心運行數據，實現數據的可視化呈現與實時更新，關鍵技術實現如下：

數據面板構建：利用 HT for Web 的 2D 繪圖能力，設計多維度數據面板，包括項目概況、實時指標、環境參數、發電統計、機組狀態等子模塊。對接數據接口后，通過特定的 API 實現數據的動態填充。

實時指標監測：通過 WebSocket 接收總裝機容量、風機總臺數、投運時間、風電負荷、風機預警處理率等實時數據，調用數據更新 API，實現面板數據的秒級刷新，確保管理人員及時掌控風電場運行狀態。

數據可視化展示：采用柱狀圖、折線圖、數字統計等多種可視化形式，展示日發電量、月發電量、累計發電量及各風機日發電排行等數據。通過 HT for Web 的圖表組件，將原始數據轉換為直觀的圖形化展示，降低數據解讀難度。

升壓站監測實現

電流流向可視化：借助 HT for Web 的管道建模、UV 貼圖映射與動態動畫驅動技術，精準模擬風機集電線路中電流向升壓站匯聚的流動軌跡，以直觀動態的視覺效果，清晰呈現風力發電的全過程傳輸路徑。

多維度數據整合：整合升壓站的環境信息（天氣、溫度、風向、風速）、負荷統計、風功率預測、消防檢查信息、巡檢車信息等數據，通過 2D 面板與 3D 場景聯動，點擊升壓站 3D 模型即可跳轉至專屬視角，展示詳細監測數據。

風功率預測可視化：采用雙曲線圖形式展示實時功率與預測功率對比，通過 HT for Web 的圖表組件，結合歷史功率數據與氣象預測數據，實現功率變化趨勢的動態展示，為管理人員決策提供數據支持。

配電室監測實現

內部場景還原：基于 CAD 圖紙構建配電室內部 3D 場景，精準還原配電柜、主變設備等內部布局，采用寫實風格渲染設備細節，提升場景真實性。

設備數據交互：為每個配電柜綁定唯一標識，通過 JavaScript 腳本建立設備模型與監測數據的關聯，用戶點擊配電柜 3D 模型時，觸發數據查詢與展示事件，調用 API 接口加載并顯示主變高壓側測控數據（如電壓、電流等參數）。

施工管理模塊實現對風電場施工全流程的數字化管控，技術實現邏輯如下：

進度數據可視化：通過 HT for Web 的進度條、數字統計等組件，展示施工總體進度、風機施工進度、升壓站與配電室施工進度等數據?；谑┕び媱澟c實際完成情況數據，通過腳本計算進度百分比，調用 API 更新進度組件狀態。

質量與安全管理：設計施工質量與安全監測面板，整合關鍵問題數、已整改數、未整改數、整改狀態、負責人等數據，通過列表形式展示詳細信息。建立數據篩選與排序機制，支持按整改狀態、時間等維度快速查詢。

施工計劃與詳情展示：通過表格組件展示施工計劃（包括施工時間、對象、吊機、人數等）與施工詳情（施工人員總數、吊機統計、塔基施工與塔筒吊裝數據等），基于靜態施工數據與動態更新的施工進度數據，實現施工全流程的數字化呈現。

系統通過數據采集與統計分析，實現節能減排效果的可視化監測，核心實現如下：

排放數據采集：通過傳感器采集風電場氮氧化合物（NOx）、二氧化碳（CO?）、二氧化硫（SO?）等排放數據，經 WebSocket 實時傳輸至系統。

數據統計與展示：利用 HT for Web 的數字統計與圖表組件，展示節約標準煤量、各類污染物減排量等數據?；跉v史排放數據與實時監測數據，通過腳本計算節能減排成效，以直觀的數字與圖形化形式呈現，為風電場節能減排優化提供數據支撐。

故障預警實現

故障數據上報：巡檢設備與風機等核心設備內置故障檢測傳感器，檢測到故障時，通過數據接口將故障信息（故障時間、編碼、名稱、設備標識等）上報至系統后臺。

故障列表展示：系統前端通過列表組件展示故障信息，調用 API 接口獲取故障數據，按故障發生時間置頂排序，支持 “未處理”“已處理” 狀態篩選，方便維修人員快速定位與處理故障。

巡檢車信息管理

實時狀態監測：AGV 巡檢車配備定位、速度、電量等傳感器，通過 WebSocket 實時上傳運行數據。系統調用 HT for Web 的位置相關 API，在 3D 場景中實時更新巡檢車位置，通過面板展示行駛速度、電量、電池狀態、運行狀態等信息。

路徑規劃與監控：基于風電場地理信息數據，通過腳本規劃巡檢車最優巡檢路徑，在 3D 場景中以軌跡線形式展示。實時監測巡檢車運行狀態，確保巡檢工作按計劃開展。

系統支持根據時間與天氣接口數據，實現白天 / 黑夜、晴 / 陰 / 雨等時空狀態的切換。通過 JavaScript 腳本解析時間與天氣數據，調用 HT for Web 的場景效果相關的 API，切換場景光照效果、天空紋理與環境特效，呈現與現實世界一致的時空狀態，提升場景沉浸感。

采用響應式設計理念，通過 HT for Web 的自適應布局 API，實現頁面在不同分辨率設備上的自動適配。根據設備屏幕尺寸，動態調整 2D 面板布局、3D 場景視角與交互控件位置，確保在 PC、PAD、智能手機等終端上均能提供良好的操作體驗。

基于 HT for Web 構建的數字孿生 3D 風電場可視化系統，深度融合 WebGL、Canvas 等核心渲染技術，通過 HTTP/WebSocket 等高效數據對接方式，成功打造覆蓋風電場全場景的數字化管控平臺。系統全面實現數據實時交互、3D 場景精準還原、多維度動態監測、智能化巡檢運維等核心功能，為風電場的數字化轉型與智能化升級筑牢技術根基。展望未來，隨著物聯網、大數據、人工智能等前沿技術的深度融合，系統將進一步迭代優化數據分析精度與智能決策能力，為新能源電力系統的穩定運行、高效調度與精細化管理提供更全面、更可靠的技術解決方案。
