圖撲基于 HTML5 自主研發 2D、3D 圖形渲染引擎，依托 WebGL、Canvas 技術棧打造純前端可視化插件 HT for Web。該插件支持輕量化三維模型導入加載，可完成界面渲染、組件聯動與動態效果呈現，能夠搭建標準化、可交互的可視化管控界面，為工業互聯網監控運維場景提供一體化前端可視化實現方案。

核心技術架構設計

引擎底層支撐

HT for Web 引擎基于 WebGL 實現高性能 3D 圖形渲染，同時兼容 Canvas 完成 2D 面板繪制，可在瀏覽器端流暢承載大規模模型與數據交互。通過輕量化建模工具完成飛機、機場等模型構建，導出后接入 HT 引擎，實現 2D 與 3D 場景無縫融合。

數據接入與交互

采用 WebSocket 協議實現飛機飛行數據、設備狀態數據的實時傳輸，保障塔臺與執飛機型的數據同步；通過 HTTP 協議對接售票系統、貨艙管理系統等靜態數據，支撐多維度信息展示。利用 JavaScript 腳本調用 HT API，將接入數據與可視化組件綁定，實現數據驅動的界面動態更新。

物聯網通信優化

基于 α-link 技術構建新一代航空物聯網通信架構，突破傳統藍牙技術在大規模設備部署中的局限。通過高容量連接與全雙工通信模式，實現飛機設備、機場設施的萬物互聯，為精準監控與智能決策提供低延遲、高可靠的數據傳輸支撐。

關鍵功能技術實現

飛機機型可視化展示

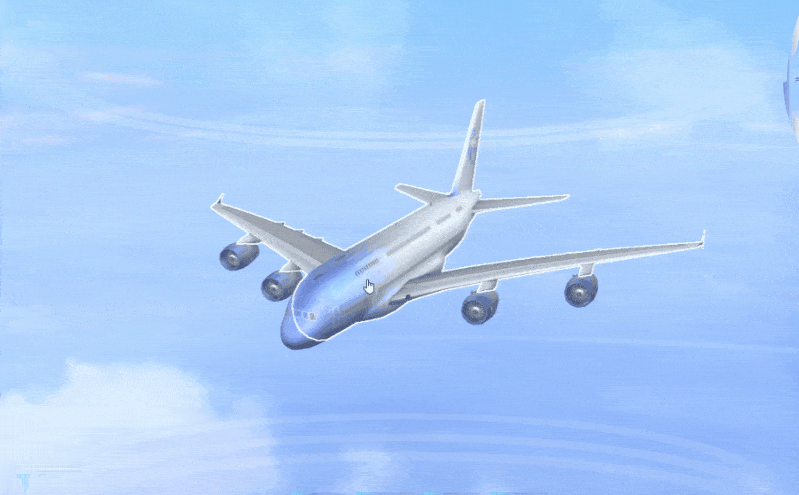

模型加載與呈現：針對民航飛聯網可視化場景，可選取空客 A380、波音 787、波音 727 三種典型機型，通過專業建模工具完成輕量化處理，優化模型面數、壓縮紋理資源以降低渲染負載，導出適配格式后接入 HT for Web 引擎，完成 3D 模型全量加載。依托 HT 自帶的管道渲染、相機控制及動畫能力，實現機型 360° 全景漫游展示，清晰呈現機身結構與細節特征，為后續可視化管控奠定基礎。

交互邏輯設計：為機型綁定點擊事件，觸發側邊欄彈窗展示客機歷史、引擎參數等信息；通過漸變小三角按鈕的交互綁定，實現簡介內容的展開與收起，提升用戶操作體驗。

氣動參數可視化：將機翼幾何參數、氣動布局?jǐn)?shù)據接入 2D 面板，結合 HT 圖表組件實現數據的可視化呈現，輔助地面人員分析機型空氣動力學特性。

飛行狀態監控與預警

實時數據監控：對接飛機飛行管理系統，獲取翼展、載油量、干擾阻力等核心數據，將數據實時映射到 3D 模型與 2D 面板對應位置。例如在載油量監控模塊，區分最大載油量、最低載油量、起飛油量三類指標，以數字與進度條結合的形式展示。

干擾阻力預警機制：在系統中預設干擾阻力安全閾值，通過 JavaScript 腳本實時比對接入數據。當阻力數值超過閾值時，調用相關 API，觸發紅色三角警示圖標顯示，并推送預警信息至塔臺指揮終端，實現事前風險預警。

歷史數據追溯：將飛行狀態數據持久化存儲，結合 HT 時間軸組件，支持按時間段回溯飛行數據，為飛行事故復盤與飛機設計優化提供數據支撐。

貨艙與客艙智能化管理

貨艙數據可視化：接入貨艙重量、容積、艙門尺寸、地板承受力等限制參數，以百分比形式展示貨艙滿載率；針對一般貨物、化學品、生鮮物品等不同品類，通過 HT 圖標與顏色區分功能實現分類展示。利用物聯網傳感器采集貨艙溫濕度、火情數據，觸發異常時啟動預警流程，實現貨艙無人監控。

客艙精細化管控：拆分 A380 雙層客艙與行李艙 3D 模型，通過交互操作實現艙內結構及設施的可視化下鉆展示；對接售票系統數據，采用紅、綠、藍三色分別標識不可選座位、可選座位、VIP 座位，支持剩余座位數據實時更新，助力提升航班上客率。

乘客信息管理：整合乘客體溫、會員級別、登記號碼等數據，通過 HT 熱力圖組件展示客艙體溫分布，高亮顯示高體溫乘客位置；基于乘客國籍分布數據，在全球地圖組件上以閃爍亮點形式呈現，支撐個性化服務決策。

飛機設備與系統運維可視化

設備三維拆解與查看：針對 Trent 900 渦扇發動機等核心設備，依托動畫及相關渲染能力實現部件拆解展示，直觀呈現空心結構風扇葉片、鈦合金蜂窩芯等零部件形態。為每個零部件綁定點擊事件，觸發彈窗顯示部件名稱、功能及實時狀態數據。

系統狀態監控：整合飛行管理系統（FMS）、機載健康管理系統（AHMS）等七大核心系統數據，通過 2D 面板分類展示系統運行參數。利用 HT 列表組件滾動顯示安全系統狀態，設置數據閾值判斷邏輯，當參數超標時自動標紅，提醒維修人員及時處理。

駕駛艙模擬交互：還原駕駛艙模式控制面板（MCP）、主飛行顯示器（PFD）等設備布局，通過 HT 交互相關 API 模擬設備操作邏輯。點擊顯示器可彈出 2D 面板，展示飛行計劃、速度控制等詳細數據，實現駕駛艙狀態的可視化監控。

綠色民航技術支撐

油耗與碳排放管控：對接飛機燃油消耗數據，結合《“十四五” 民航綠色發展專項規劃》要求，通過 HT 折線圖組件展示油耗變化趨勢?；跀?shù)據分析優化燃油裝載策略，使實際燃料消耗接近理論最小值，降低民航碳排放。

多運輸方式協同可視化：將 HT 引擎與 GIS 地圖技術結合，構建涵蓋航空、水路、公路的多式聯運可視化平臺。針對水路運輸場景，接入碼頭、船舶能耗數據，實現能耗監測與污染排放管控，助力交通產業綠色數字化轉型。

技術應用價值與拓展

基于 HT 引擎構建的數字孿生民航飛聯網平臺，實現了飛機從設計、運行到運維的全生命周期可視化管控。通過多源數據融合與智能分析，為塔臺指揮提供精準決策依據，有效降低航空事故發生率；同時以數字化手段支撐民航綠色發展，助力實現碳達峰、碳中和目標。未來可進一步拓展至無人機監測、智慧機場全域管控等場景，結合人工智能算法實現故障智能診斷與預測性維護，推動智慧民航新業態的持續升級。
