當今顯示技術領域，4K/8K超高分辨率和120Hz及以上刷新率在智能手機、車載中控、平板電腦、高端顯示器中漸成標配。隨著顯示精度提升，走線密度增加、觸控與顯示模塊高度集成、模塊間距壓縮，高頻驅動信號引發的信號干擾問題，成為制約顯示技術發展的核心瓶頸。

華大九天憑借深厚的技術積累，推出了面板仿真領域的“破局利刃”——Empyrean ArtemisFPD Noise面板仿真分析平臺，為解決大規模面板信號干擾難題提供了專業、高效的解決方案。

行業痛點：

信號干擾成為顯示技術發展瓶頸

在高端面板的設計與制造過程中，水波紋、串?dāng)_、TP Noise等顯示不良現象頻繁出現。以業界棘手的“水波紋”現象為例，因觸控發射端(Tx)的走線與面板陰極之間存在寄生耦合電容，觸控芯片高頻掃描時，Tx 信號通過耦合電容將調制干擾耦合到陰極直流信號上，使陰極電位波動，影響 OLED 關鍵時序環節。信號波動會導致像素電流在不同位置存在細微差異，在宏觀屏幕上表現為肉眼可見的“水波紋”。

傳統仿真的“兩難困境”

面對復雜干擾機制，理論上在Tapeout前通過仿真手段預測是最理想方法。然而精確分析水波紋等干擾問題，需構建全面板級別電路來仿真觸控與顯示模塊間千萬級節點的相互影響。但在ArtemisFPD Noise問世前，這幾乎無法完成。

1.時間成本不可承受：傳統仿真工具在完成2K以上分辨率全面板電路時性能不足，一次完整分析仿真需20- 30天。在消費電子行業產品開發迭代按“周”算，如此長的仿真周期不可接受。

2.簡化方案有致命缺陷：面對性能瓶頸，工程師被迫妥協。要么僅評估部分關鍵因子，分析維度單一;要么進行小規模電路驗證，會損失信號完整回流與恢復路徑，使仿真結果與真實物理世界偏差大。

ArtemisFPD Noise：

速度與精度的雙重革命

技術突破一：仿真速度的“降維打擊” ——

25天 vs 1天

ArtemisFPD Noise核心引擎采用華大九天自主研發的ALPS高速仿真器。與傳統SPICE仿真器處理大規模電路時困難不同，ALPS針對面板電路特性深度優化。通過結合大規模RC線性矩陣求解技術，ArtemisFPD Noise實現了仿真效率質的飛躍。

在同等硬件環境下，對2K分辨率的全面板進行完整干擾仿真：

? 傳統方案： 耗時約25天。

? ArtemisFPD Noise 方案： 耗時縮短至1天以內。

應用ArtemisFPD Noise工程師可在一周內進行多次設計迭代與優化。

技術突破二：

智能網表構建及創新仿真迭代 ——

精準搭建+無損迭代

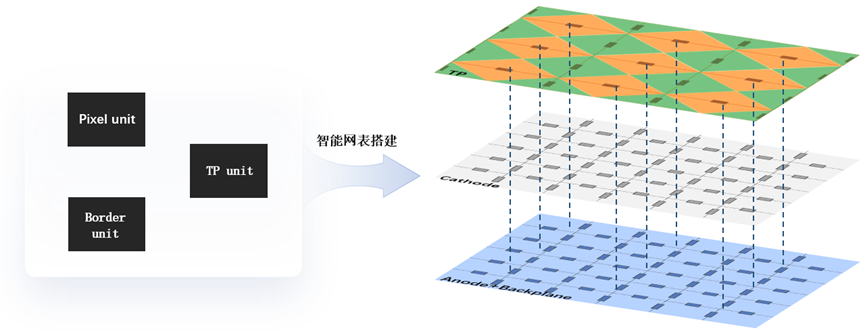

傳統流程中，因顯示Array及觸控Array pitch不一致，構建兩者關聯網表的大量節點連接映射及層級搭建至少需要2天時間，效率低且易引入人為連接錯誤。而 ArtemisFPD Noise 應用智能網表構建技術，自動匹配顯示Array及觸控Array空間對應關系構建全面板耦合網表。這一過程將搭建時間從數天減至幾小時，還避免了人為錯誤。

在仿真迭代流程方面，ArtemisFPD Noise能夠基于用戶指定區域，自動提取前序仿真的受干擾信號，無損代入后序像素電路仿真，顛覆原有手動保存再導入的傳統做法。這種無損仿真鏈路，提升了流程銜接效率，真實還原干擾信號在復雜網絡中的傳播、耦合與疊加過程，確保仿真結果的高精度。

適用場景：

覆蓋干擾分析全鏈路

ArtemisFPD Noise 是一個全場景的干擾分析平臺，其適用場景涵蓋了面板設計的核心痛點：

? 顯示內部串?dāng)_： 分析高密度走線間的信號耦合。

? 觸控對顯示的干擾： 重點解決水波紋、畫質閃爍等問題。

? 顯示對觸控的影響： 評估顯示驅動噪聲對觸控報點率、信噪比(SNR)的影響。

該工具擁有極高的靈活性，支持多種像素排列及驅動架構，可提取分析任意位置的任意信號，并進行批量仿真結果的快速統計，是大范圍、多維度的分析利器。

在參數評估方面，該工具能夠全面分析觸控打碼信號的頻點、波形及編碼方案，同時評估顯示驅動信號的架構設計、時序參數和寄生效應，為架構選型和參數優化提供堅實的理論依據。

案例展示：

精準復現“水波紋”

在某知名企業的產品開發過程中，遭遇了難以解決的水波紋問題，迫切需要定位問題根源并驗證優化方案，ArtemisFPD Noise 顯示了其卓越的實戰效能。

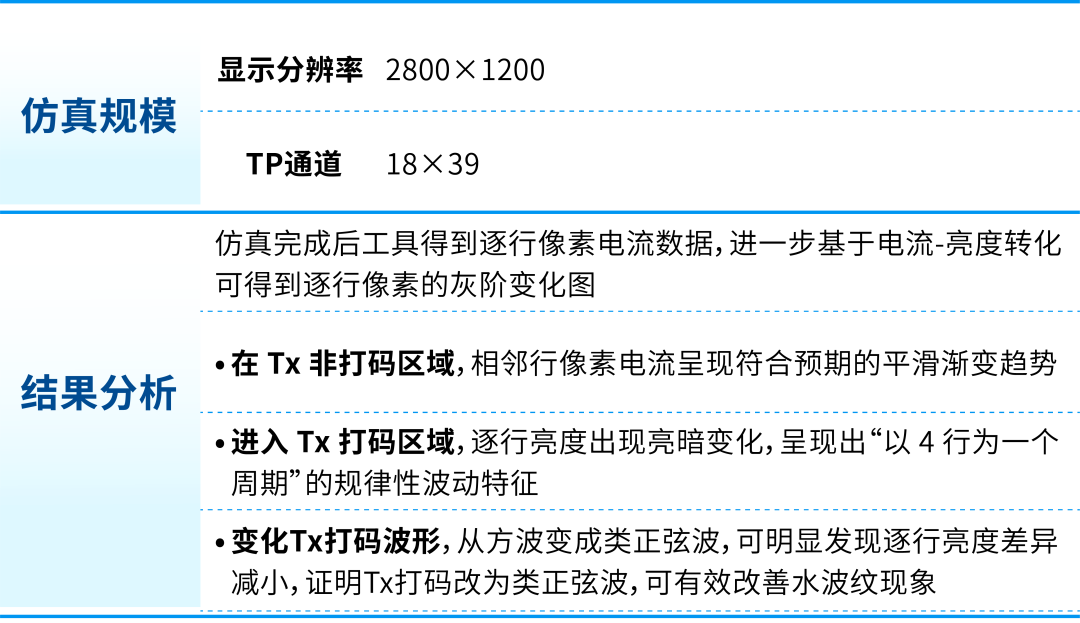

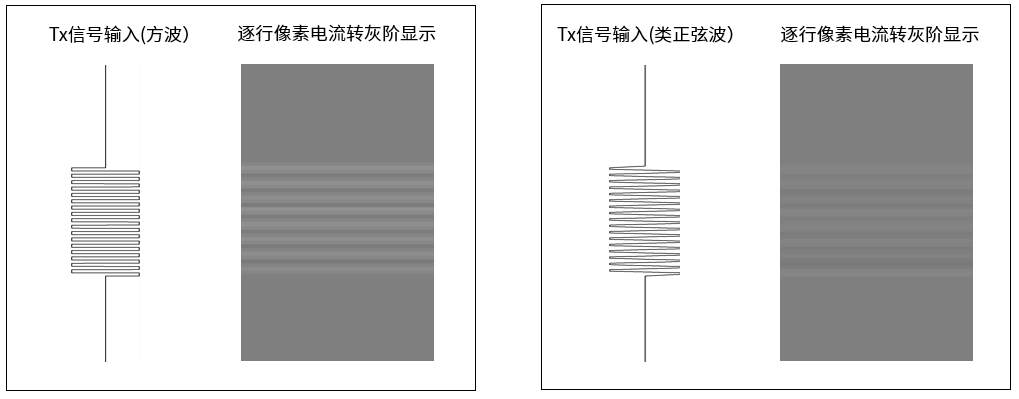

在實際用戶案例驗證中仿真結果與實測趨勢匹配!波形關聯鎖定Tx 打碼信號對像素電流的調制干擾，為調整打碼頻率和時序提供精確數據支撐。

結 語

仿真工具能力決定產品上市速度和品質。Empyrean ArtemisFPD Noise打破大規模面板信號干擾仿真的性能壁壘，用1天替代25天、智能構建替代人工搭建再映射、自動迭代代替手動保存再代入。對于追求極致畫質與觸控體驗的設計公司，它不僅是工具，更是下一代高端顯示技術的“加速器”。歡迎聯系華大九天銷售團隊預約產品演示或申請?jiān)囉?，讓顯示產品開發效率實現質的飛躍!
