Type-C接口是近年來逐漸普及的一種新型數據傳輸與充電接口。它具有多種優點，例如可逆插拔、支持高速傳輸和快速充電、更小巧、更易于集成等。這些優點使得Type-C接口逐漸替代了傳統的USB接口和其他接口，成為越來越多設備的標配。

但Type-C接口設計因其連接器物理尺寸，接口定義和電氣特性的固有特點，也面臨著一些連接可靠性挑戰：

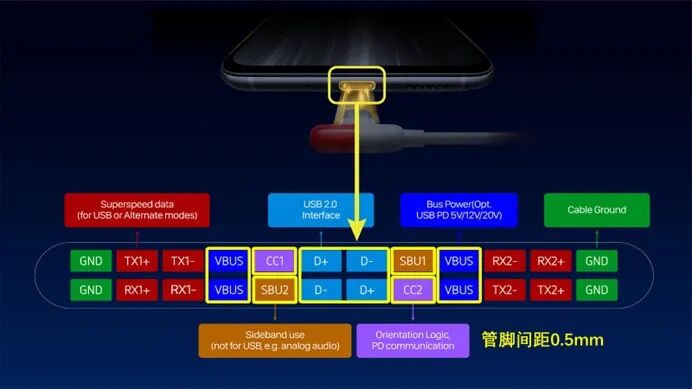

圖1 Type-C接口定義

1. Type-C接口管腳間距較小，有插拔時間發生時，會有ESD和浪涌等異常沖擊，造成系統相關連接的電流失效造成系統異常

2. Type-C接口管腳間距較小，長時間使用后因灰塵積累，在溫濕度劇烈變化時或機械振動時，造成USB2.0 DPDM信號與VBUS或GND有短路風險，引起功能異常甚至造成后級電路器件損壞

因此，接口電路設計時，需要考慮ESD，浪涌及高壓保護風險。數模龍頭艾為電子推出的AWP35631和AW35752D系列產品集成了8KV接觸ESD防護功能，40V以上浪涌保護功能，以及快速過壓保護能力，為智能手機，智能支付設備，可穿戴設備等設備USB2信號提供穩定可靠的防護。

產品優勢

1高魯棒性，提供穩定可靠防護

可承受8kV接觸ESD

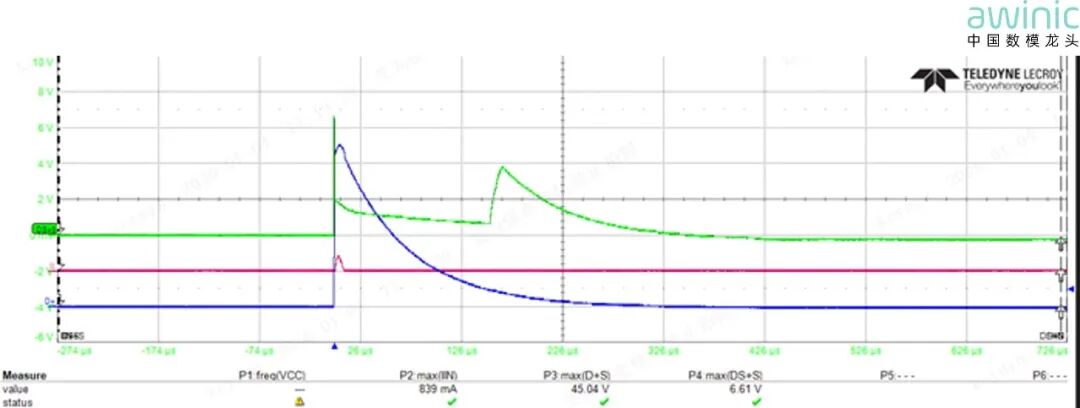

發生+50V浪涌,500ns內信號輸出電壓鉗位低于6.6V,可保護后級電路免受浪涌損害

圖2 高魯棒性

2高帶寬，保證信號完整性

市面上大多數產品靠增加芯片面積提升ESD和浪涌能力時，勢必會造成輸入端口Con/Ron偏大，造成USB2在高速模式時插損偏大，造成整個鏈路通信丟包，數據傳輸可靠性下降。數模龍頭艾為電子憑借多年來在USB2保護開關的技術積累，在保證ESD和浪涌能力前提下，仍然可以保證帶寬1.4G@-3dB，保證整個通道的信號完整性。

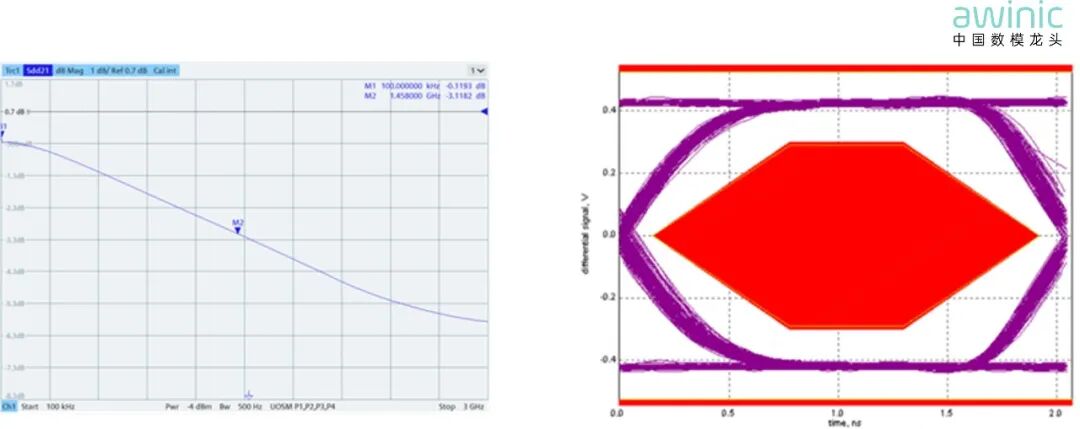

圖3 高帶寬特性

3小型化封裝

智能手機尤其是折疊屏手機越來越薄，智能穿戴也對芯片封裝尺寸有嚴格要求，因而尺寸小，厚度薄的封裝對產品非常重要，數模龍頭艾為電子推出的AWP35631FDR以其DFN1.5*1.0*0.55mm尺寸領先業界。

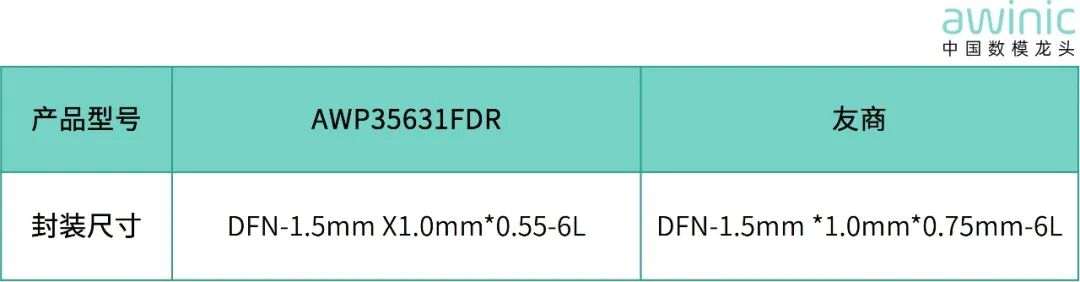

表1 封裝對比

產品介紹

USB 2.0 Hi-speed D-SPST switch

Typical -3dB bandwidth: 1.2GHz(Single-ended)

1.4GHz(Differential)

Over voltage protection: 5.1V typical

36V DC protection on D+ and D- Ports

+50V surge protection on D+ and D-

Supply voltage range: 1.65V to 5.5V

3Ω switch on-resistance typical

CON: 4pF typical

ICC: 32μA typical

FCDFN 1.5mm X1.0mm -6L package

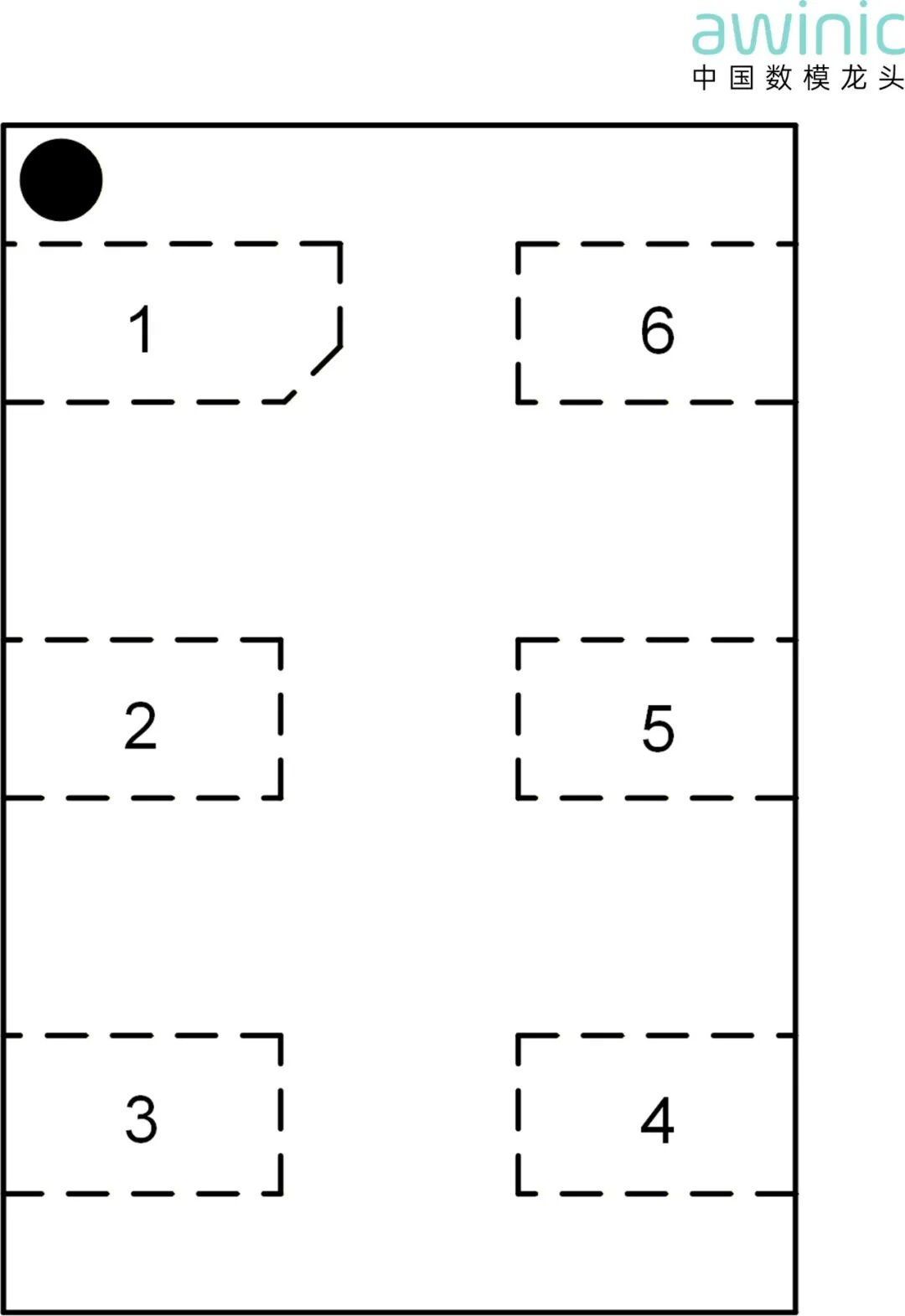

圖4 AWP35631封裝信息-Top View

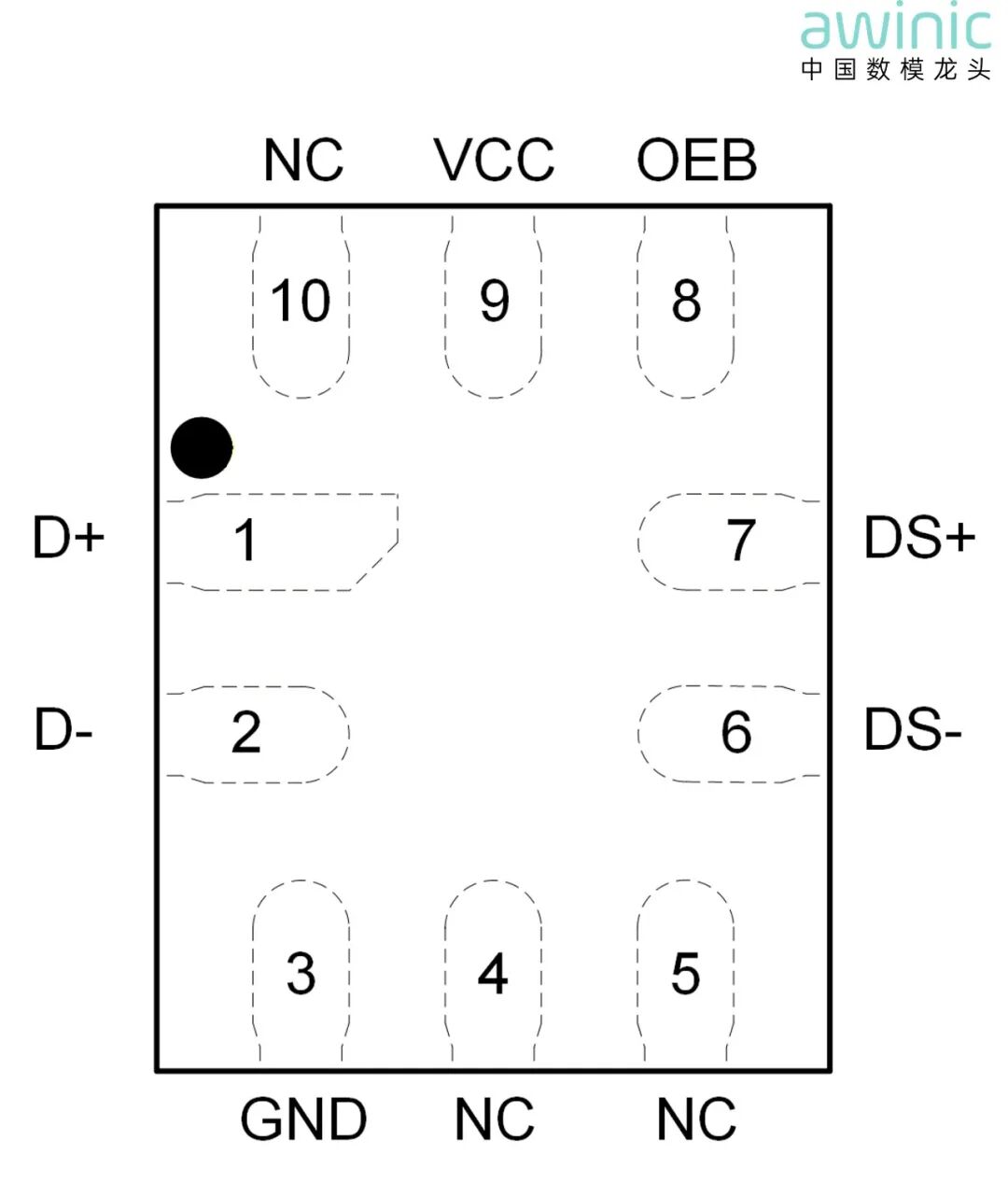

圖5 AWP35752D封裝信息-Top View

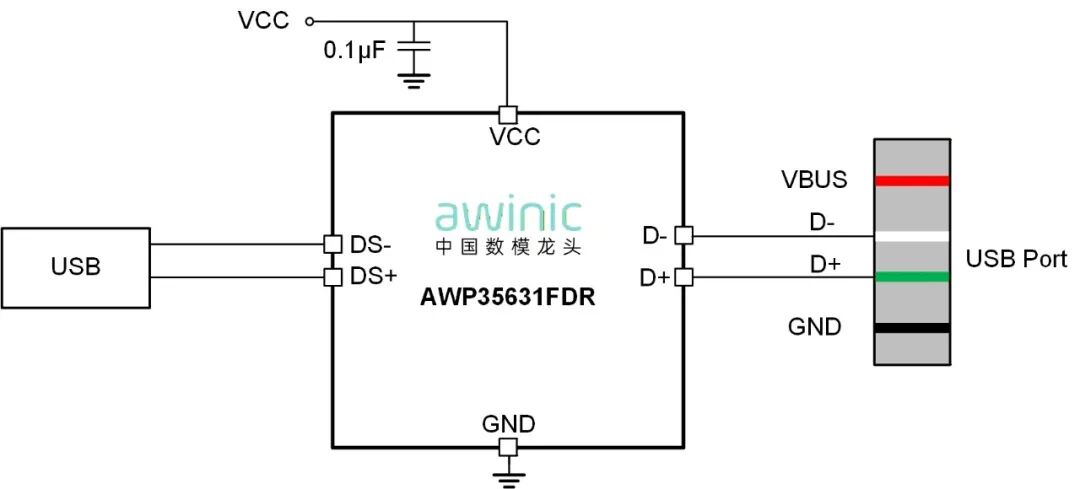

圖6 AWP35631典型應用框圖

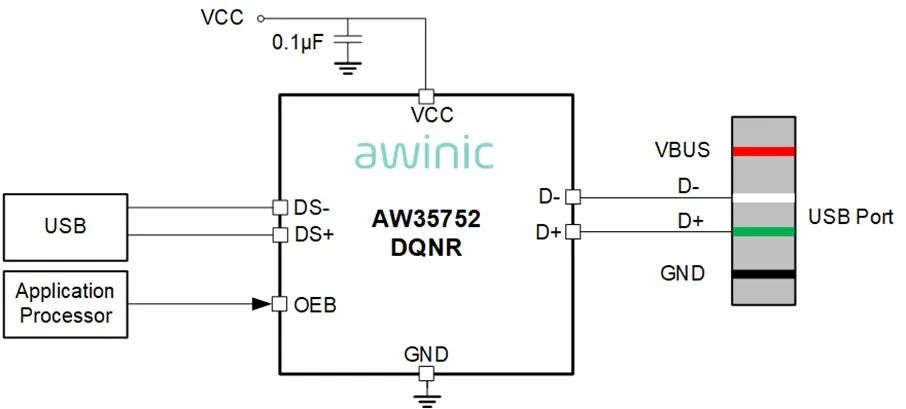

圖7 AW35752D典型應用框圖

典型應用場景

1智能手機/平板

Type-C接口具有快充+數字耳機+DP投屏功能，中高端手機數字耳機逐漸取代模擬耳機，艾為電子AWP35631FDR+W35752AQNR產品組合，實現手機和平板的DPDM保護，以及DP投屏的SBU保護和極性切換

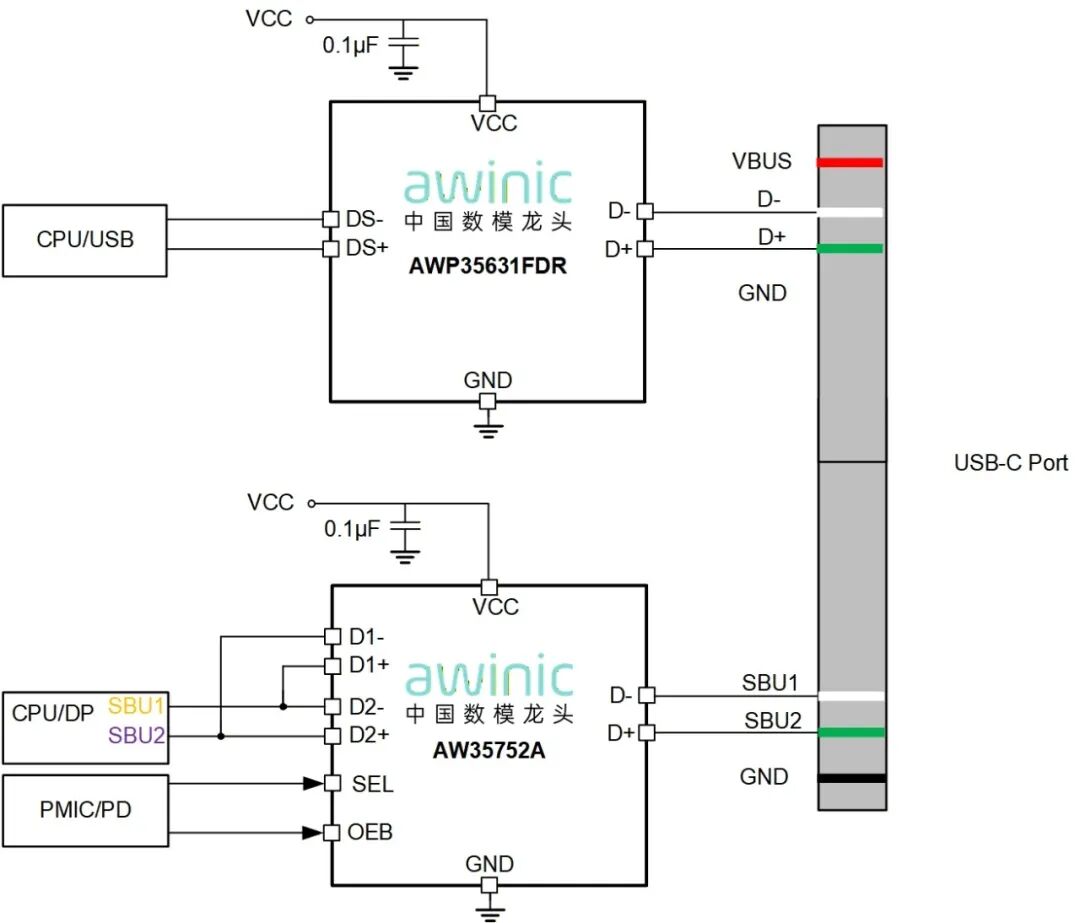

圖8 推薦應用場景1
2智能支付設備/平板電腦

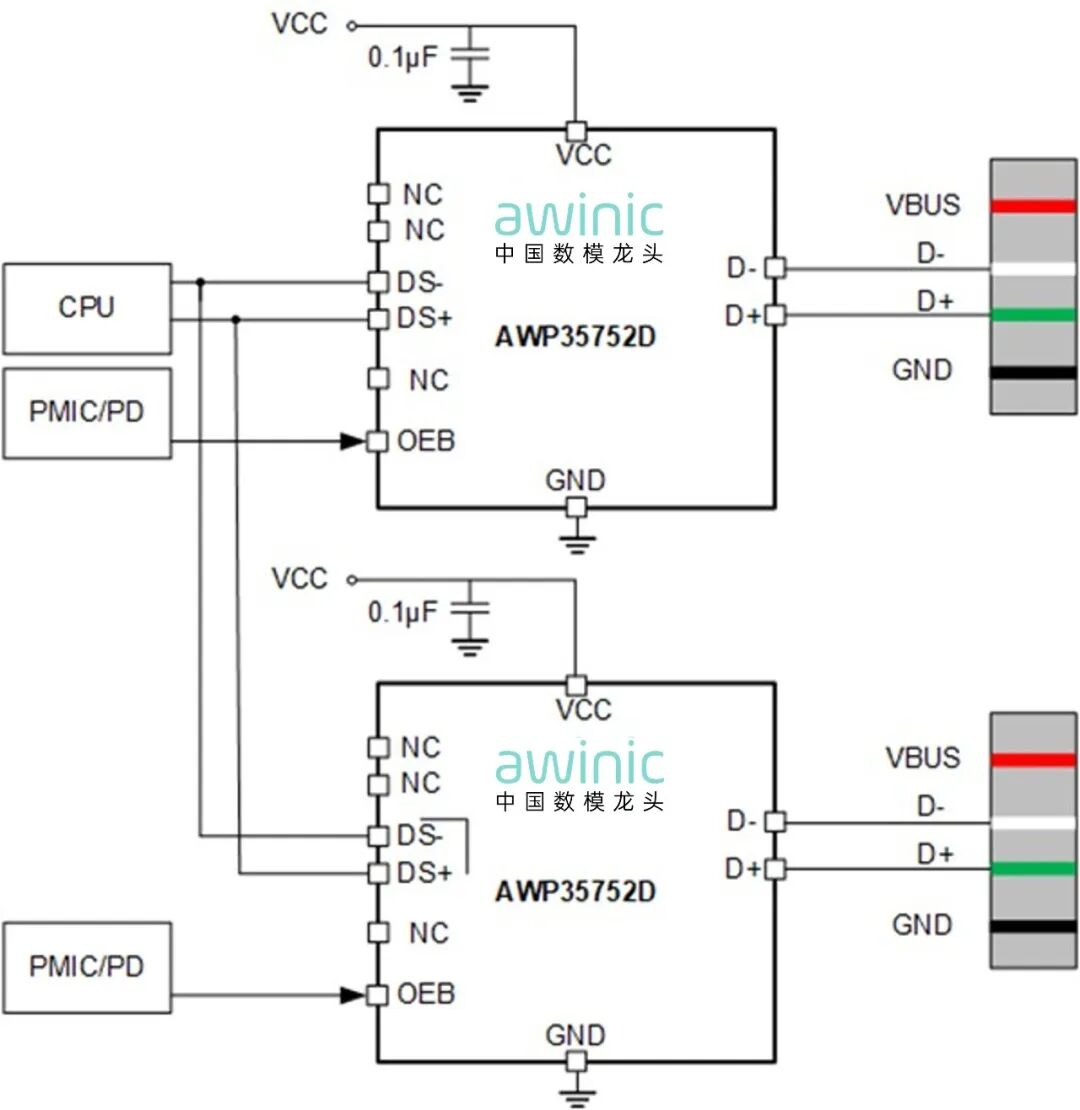

系統有雙C口, 或單C口+Pogo pin， 或單C口+底座應用, 當設備平臺端主控只有1個USB2接口, 設備對外有2個USB2接口需求，可以使用2顆AWP35752DQNR，2個輸入端口具備高壓倍護，輸出端口并聯在一起連接到主控USB2 Port，OEB Pin控制2顆AWP35752D實現Port1和Port2切換。

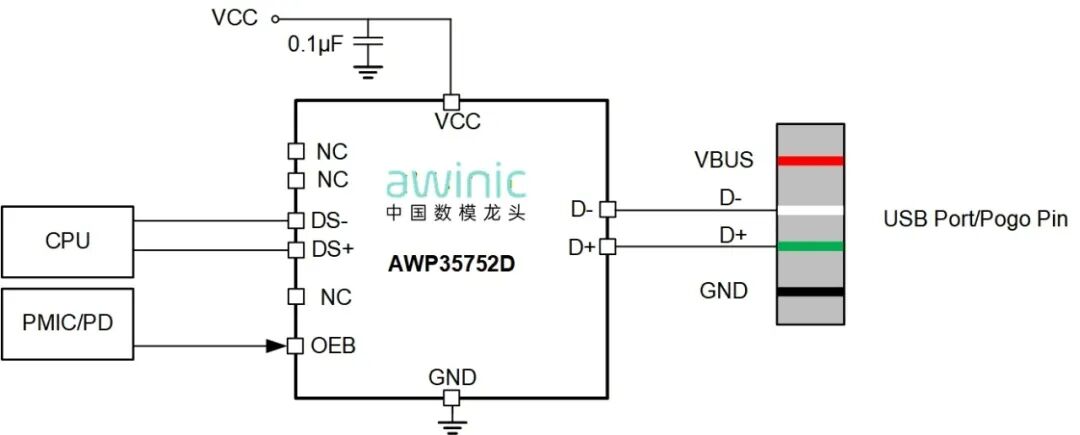

圖9 推薦應用場景2
3行業PC,平板和專用PDA數據隔離

黨政/金融/企業等對數據安全有較高要求，USB2信號物料需要做物理隔離，可用AWP35752D,控制OEB Pin以斷開USB2通道物理連接，實現硬件級數據安全。

圖10 推薦應用場景3

產品選型表

USB2 SPDT保護開關

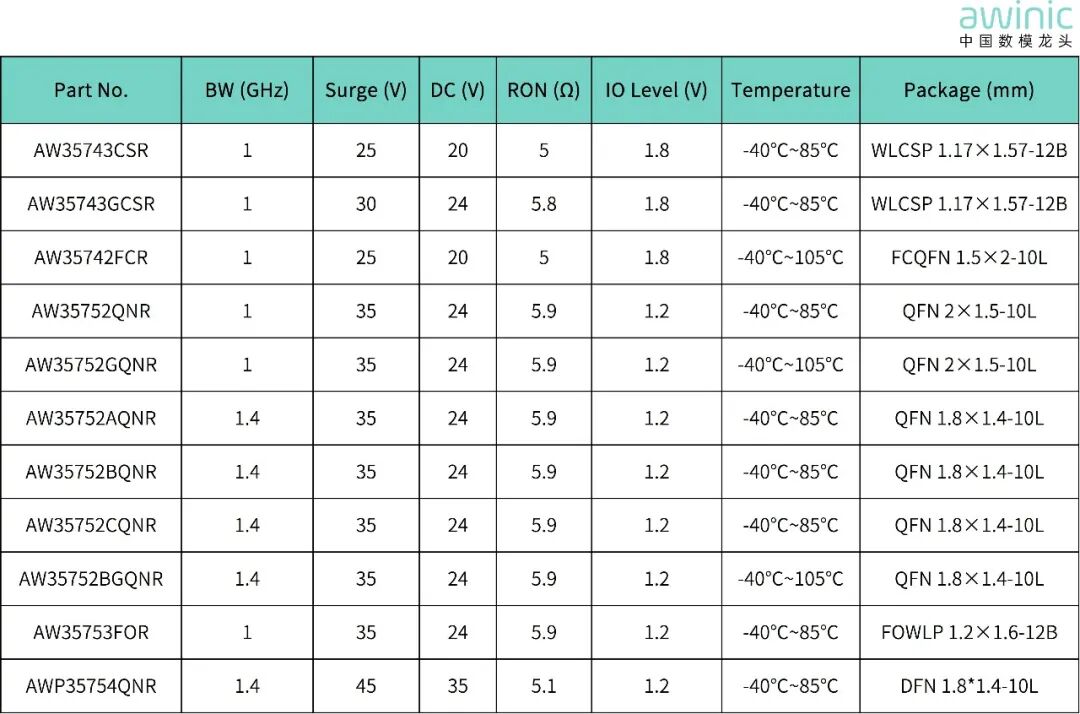

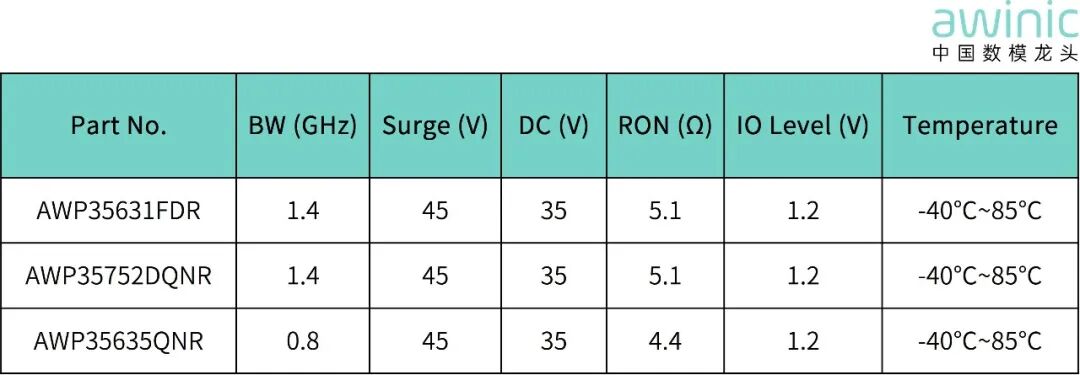

表2 USB2 SPDT保護開關選型表

USB2 SPST保護開關

表3 USB2 SPDT保護開關選型表
