ADI提供了多款簡化USB線纜電源轉換的器件，其中LTC3455實現了超高水平的功能集成度。LTC3455 采用4mm × 4mm QFN封裝，能夠無縫管理交流適配器、USB線纜和鋰離子電池之間的電源流，同時符合USB供電標準。此外，兩個高效率同步降壓轉換器可產生大多數USB供電外設所需的低壓軌。LTC3455還提供適用于微處理器的上電復位信號、為存儲卡供電的Hot Swap輸出，以及適合用作低電池電量比較器或LDO控制器的非專用增益模塊。整個USB電源控制電路和兩個DC/DC轉換器僅需225mm2的PCB面積。

圖1為L(zhǎng)TC3455的簡化框圖，展示了LTC3455得以實現多種功能的主要組成部分。DC/DC轉換是一種相對簡單的降壓轉換器功能。每個DC/DC轉換器接受一個名為VMAX的電壓作為輸入。VMAX電壓來自三種可用電源之一（如下所述），并轉換為所需的輸出電壓。所提供的DC/DC轉換器是高頻、高效率同步轉換器，其特性與LTC3405和LTC3406大致相當。VMAX代表中間電壓總線。

圖1. LTC3455 簡化功能框圖

存在墻上適配器時的操作

如果存在墻上適配器，則無論其他電源是否可用，它都會為中間VMAX總線供電，進而為DC/DC轉換器和電池充電器供電。如果電池也存在，則它通過LTC3455的恒流、恒壓、定時終止型線性充電器（功能和特性與LTC4053類似）進行充電。

不存在墻上適配器、但USB電源可用時的操作

如果電源是USB輸入，為了符合USB電流限制要求，USB電源通過限流電路傳輸至VMAX。VMAX電壓用于運行兩個DC/DC轉換器。如果所需的負載功率小于可用的USB功率，則剩余功率用于同時對電池進行充電。隨著DC/DC 負載的增加，電池充電電流會減小，以使USB輸入電流始終符合要求。最終，當負載功率超過可用的USB 功率時，電池充電停止，電池開始提供補充功率，通過內部理想二極管進入VMAX。在此模式下，部分負載電流由可用的USB電源提供，其余部分由電池提供。

這種中間總線電源架構在系統層面具有重要優勢。與所謂的“充電器供電”系統（其中DC/DC負載與電池并聯）相比，這種系統能夠在沒有電池或電池電量完全耗盡的情況下運行。此外，在充電器供電系統中，如果USB電壓首先線性降低至電池電壓，會造成電能浪費。圖3展示了中間總線架構的優勢。與充電器供電架構相比，中間總線電壓架構可實現更快的充電速度和更低的熱耗散。

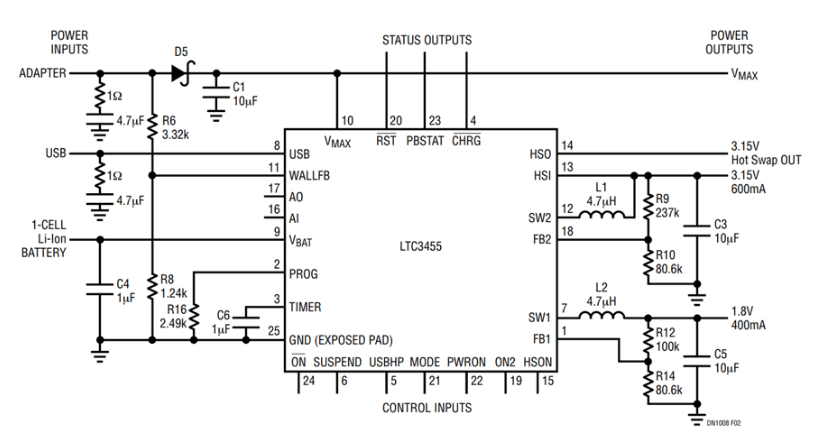

圖2. LTC3455 最簡實現方案

圖3. 相較于充電器供電拓?fù)?，中間總線在充電速率和功耗方面具有優勢

未插電時的操作

當適配器和USB輸入均不存在時，LTC3455通過連接到鋰離子電池的理想二極管為 VMAX供電。
