鋰電池供電設計里，3.3V和5V升壓電路能不能不用電感？當然可以。電荷泵方案直接用電容搞定升壓，體積小、沒磁干擾，這幾年在便攜設備里用得越來越多了。手頭正好有平芯微的兩顆經典料： PW4004A （出5V）和 PW5410B （出3.3V），都是無電感設計，外圍極簡，特別適合對PCB面積敏感的項目。

PW4004A：單節鋰電直出5V的穩妥方案
這芯片就是專門給單節鋰電池升壓到5V用的。輸入2.7V-4.5V，覆蓋鋰電典型工作區間，輸出穩定在4.95V±3%，最大能提供230mA電流。內部是380kHz恒定頻率的電荷泵架構，噪聲相對可控。外圍只需要三個電容：輸入電容、輸出電容和飛電容，全用低ESR陶瓷材質就行。保護功能很實在：輸出短路到地會限流，芯片過熱直接關斷，軟啟動防止上電沖擊。EN引腳高電平有效（閾值約VIN/2），關斷后整機電流小于1μA，適合需要長期待機的設備。設計時特別注意：飛電容必須用陶瓷電容，千萬別用鉭電容或電解電容，因為電荷泵工作時電容兩端電壓會反向。

PW5410B：寬輸入、固定3.3V輸出的高集成方案
如果你需要的是3.3V系統電源，或者輸入電壓可能更低（比如兩節鎳氫電池），PW5410B更合適。它的輸入范圍很寬，1.8V-5V都能工作，輸出固定3.3V±4%。開關頻率提高到1.2MHz，可以用更小的濾波電容，但對布局走線要求更高。在VIN=3V時，輸出電流能達到250mA。架構也是兩相非重疊電荷泵，內部電阻分壓采樣進行穩壓。同樣具備短路限流、熱保護和軟啟動（約2.5ms）。EN引腳是CMOS輸入，閾值約0.8V，低電平關斷，嚴禁浮空。

設計時容易踩坑的幾個點

電容不是隨便放的 ：CIN、COUT、CFLY都必須用低ESR陶瓷電容，容值不小于2.2μF，且必須緊貼芯片引腳。尤其是CFLY，它的回路（VIN-CFLY-VOUT）要盡可能短，這是影響效率和輸出噪聲的關鍵。

EN引腳不能懸空 ：兩個芯片的EN都是高阻抗CMOS輸入，必須通過電阻上拉或下拉到明確電平，或者直接接MCU GPIO控制。

布局優先順序 ：先確保功率回路（電容與芯片之間的走線）最短最粗，再處理信號線。接地盡量用鋪銅平面。

性能預期管理 ：電荷泵的效率通常比電感式DCDC低一些，尤其是在輸入輸出電壓差較大的時候。PW4004A在3V輸入、100mA輸出時效率典型值70%左右，PW5410B類似。如果對效率極其敏感，需要仔細核算。

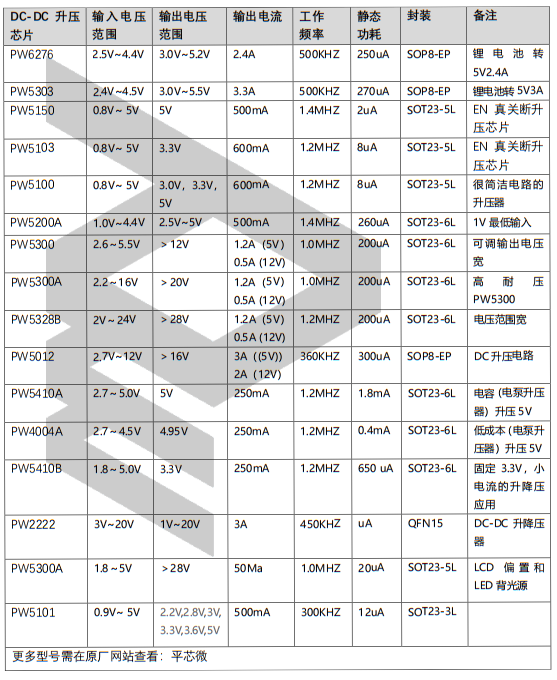

單節鋰電池， 穩定輸出5V ，電流需求≤230mA，選 PW4004A 。

輸入電壓范圍寬（低至1.8V）， 固定輸出3.3V ，或需要更高輸出電流能力，選 PW5410B 。

這兩顆芯片把升壓電路從電感中解放了出來，用最少的外圍器件實現了不錯的性能。對于空間緊張、討厭磁件干擾的鋰電池設備來說，是個值得考慮的方案。數據手冊是關鍵，畫板前務必仔細過一遍參數表和布局建議。
