上海貝嶺IGBT BLG05T65FDL7助力變頻冰箱高效運行

引言

當前，國內家電行業正處于智能化與能效升級的關鍵轉型期，隨著新國標能效標準的不斷提高與全屋智能互聯需求的爆發，家電技術將朝著更高效、更智能、更環保的方向發展。冰箱作為智能家電的耗電“大戶”，其能效標準也備受關注。市場監管總局（國家標準委）發布新版2025《家用電冰箱耗電量限定值及能效等級》國家標準，將于2026年6月1日起正式實施。其能效指數限值較舊版國家標準降幅高達40%。

變頻冰箱采用變頻技術來控制壓縮機運行，可以根據冰箱的實際需求精準調節壓縮機的轉速，從而實現節能、降噪和提高制冷效率的目的。而IGBT（絕緣柵雙極晶體管）作為電力電子器件，在變頻冰箱中起著至關重要的作用。

上海貝嶺針對冰箱變頻驅動推出新一代低損耗場截止技術IGBT，憑借超低的導通損耗與開關損耗，可顯著提升系統整體能效，讓冰箱運行更省電；其強短路耐受能力，確保在極端工況下依然穩定可靠，大幅延長設備使用壽命。

BLG05T65FDL7 產品特點

上海貝嶺BLG05T65FDL7采用新一代微溝槽多層場截止IGBT技術，通過優化的溝槽搭配，優化導通壓降，同時保證IGBT產品具有強短路能力；場截止層折衷開關損耗和通態損耗；優化的終端鈍化技術提高高溫穩定性和器件的可靠性；同時內部采用快軟恢復二極管進行反并聯。技術特性精準匹配白電如冰箱、洗衣機等對強短路能力、高可靠性的需求。

性能特點

? 低導通壓降Vce(sat)，減小器件導通損耗。

? Vce(sat)正溫度系數，易于并聯使用。

? 強短路能力，適配電機應用。

? 高BVces耐壓能力。

? 低VF和快軟恢復二極管。

BLG05T65FDL7 產品優勢

? 靜態參數優勢—更低飽的和壓降VCE(sat)和更低二極管壓降VF

表1 IGBT Vce（sat）和 Vf 對比

BLG05T65FDL7 具有比競品更低的 Vce 和Vf ，應用中導通損耗更低。

? 動態參數優勢—更低的開關損耗

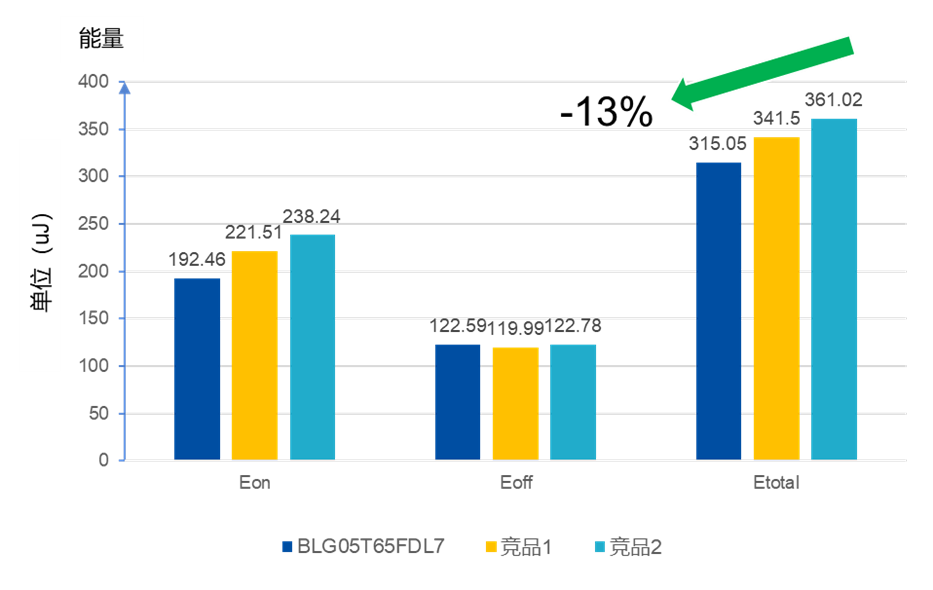

圖1 IGBT開關損耗對比

BLG05T65FDL7總的開關損耗相比競品2 降低13%。

? 溫升優勢—更優的溫升表現

得益于貝嶺BLG05T65FDL7產品較低的飽和電壓VCE(sat)和電荷參數，對于電機應用，在8kHz開關頻率下250W的電機負載測試中，具有較好溫升表現。

圖2 IGBT溫升對比

BLG05T65FDL7帶載溫升相比競品2 降低4.5%。

?短路特性—較強短路能力

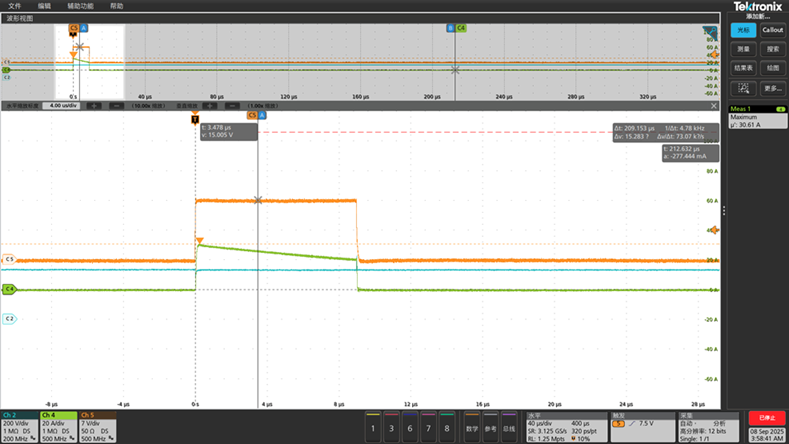

圖3 IGBT短路波形

BLG05T65FDL7短路能力可以滿足在柵極驅動電壓15V、母線電壓330V下短路9μs不失效且短路波形不震蕩。

上海貝嶺為變頻冰箱提供全棧式芯片解決方案

上海貝嶺堅持以本土創新、供應鏈安全與成本優化的理念，為變頻冰箱向“雙碳節能”方向演進持續打造系列化芯片，為客戶選型及降低系統成本帶來更高效、更全面的設計服務。

上海貝嶺在變頻冰箱提供的系列化芯片（藍色部分）：

用于變頻冰箱設計的功率和驅動系列產品

功率器件

? IGBT:貝嶺推出BLG05T65FDL7，BLG10T65FDL新一代場截止技術IGBT，滿足應用要求的短路能力，損耗低，溫升和EMI表現好。

? SJ-MOSFET:貝嶺推出LS65R600F-D等產品, 在輕載時具有更節能特性，RdsON、Vsd低 ，應用中對損耗和溫升降低有明顯改善。

柵極驅動

?BL2601A 專為高壓、高速驅動N型功率MOSFET和IGBT設計的半橋驅動。支持家電變頻驅動，逆變器電源等應用。

?SA2636A 用于三相系統功率MOSFET和IGBT驅動，帶OCP故障保護功能，輸入EN和ITRIP的功能可選用外部NTC電阻，二極管和電阻網絡，擴展為具備過溫檢測功能。

表2 選型參考

用于變頻冰箱設計的電源管理系列產品

上海貝嶺電源產品從滿足安規和新一級能效要求的X電容放電芯片，到AC-DC 隔離、非隔離電源控制方案，到低壓輔助電源DC-DC，LDO/三端穩壓系列產品，全場景電源供給，精準匹配冰箱應用多維度選型需求。

表3 選型參考表

用于變頻冰箱設計的存儲，隔離，驅動，時鐘，音頻產品

?數據存儲：存儲用戶習慣和設置，記錄設備狀態，存儲 OTA 升級信息，提供硬件級安全保障。

?數字隔離：主控，變頻，面板之間隔離通信，保障人身安全和通信數據穩定傳輸。

?步進電機：特別適合風門步進電機驅動需求。

?直流無刷/有刷電機驅動：提供多款驅動產品，滿足內循環風扇及制冰水泵和碎冰等需求。

?達林頓驅動：驅動繼電器及加熱等功能。

?實時時鐘/音頻功放：滿足高端機型智能化需求。

表4 選型參考表

用于變頻冰箱設計的點陣LED顯示驅動系列產品

LED顯示驅動具備電壓型，電流型，RGB型顯示驅動多款產品，輸出電流大，抗干擾強，對外輻射低，部分產品刷新頻率 / 消隱強度可調等功能，廣泛應用于家用電器，智能設備 LED顯示面板。

表5 選型參考

結語

上海貝嶺將持續完善與擴展一站式芯片解決方案，未來將長期致力于為智能家電行業提供高可靠性、高性能、高集成與低功耗且具備高性價比的整體方案選擇。
