數字感知基礎架構是零碳園區的“神經末梢”與“數據中樞”，承擔著全場景能源流、碳流、信息流的實時采集與高效傳輸功能。其中，IoT設備的科學布點決定了數據采集的全面性與精準度，而傳輸管網的無縫銜接則保障了數據傳輸?shù)姆€(wěn)定性與實時性。本文結合零碳園區“源網荷儲”協同運行需求，從規劃邏輯、布點策略、管網銜接及保障措施四個維度，構建適配零碳目標的數字感知基礎架構。

一、規劃核心原則：錨定“零碳目標”的感知邏輯

零碳園區數字感知架構的規劃并非設備與管網的簡單堆砌，需以“精準計量、高效傳輸、智能聯動”為核心，遵循三大原則，西格電力提供零碳園區系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，確保感知體系與園區零碳運行需求深度適配。

全鏈路覆蓋原則 ：覆蓋“新能源發電端—能源傳輸網—負荷消費端—儲能調節端”全鏈路，實現從光伏板、充電樁到車間生產線、中央空調的全場景數據采集，避免出現“感知盲區”導致碳排核算偏差或能源浪費。

精準適配原則 ：根據不同場景的監測需求，匹配差異化IoT設備與傳輸方案——如光伏區需高頻率采集輻照度數據，辦公區則側重人體感應與照明能耗聯動，避免“大材小用”或“精度不足”。

協同兼容原則 ：IoT設備與傳輸管網需兼容園區現有能源管理系統、碳排核算平臺及未來智慧升級需求，預留接口與帶寬，降低后期改造成本。

二、IoT設備布點策略：按“場景分區”的精準感知方案

基于零碳園區的功能分區特性，將IoT設備布點劃分為“能源生產區、能源傳輸區、負荷消費區、公共管理區”四大核心區域，通過“通用設備+專屬設備”的組合模式，實現數據采集的全覆蓋與高精度。

（一）能源生產區：聚焦“發電效率與碳流追溯”

核心覆蓋光伏電站、分布式風電、生物質能等新能源發電區域，布點核心目標是監測發電效率、設備狀態及綠電碳足跡基礎數據。

光伏區 ：在每10塊光伏組件組串處布設1臺組串式逆變器（集成發電量監測功能），同時按500㎡間隔布設輻照度傳感器、環境溫濕度傳感器，精準捕捉光照條件對發電效率的影響；在光伏電站并網點安裝智能電表（支持0.5S級精度計量），記錄上網電量與功率波動。

儲能區 ：在儲能集裝箱每臺PCS（儲能變流器）旁布設電池狀態傳感器（監測電壓、溫度、SOC），在儲能系統并網點安裝雙向智能電表，實現充放電量的精準計量與追溯。

（二）能源傳輸區：聚焦“損耗監測與安全運行”

覆蓋園區配電網、熱力管網、燃?xì)夤艿赖饶茉磦鬏斖ǖ?，布點核心目標是監測傳輸損耗、管網泄漏及設備運行狀態，降低能源傳輸浪費。

電力傳輸網 ：在園區10kV配電房進線柜、出線柜分別安裝電力質量監測儀（監測電壓、電流、功率因數、諧波），在電纜溝關鍵節點布設溫濕度傳感器與煙霧報警器，預防線路過載或老化故障；每2公里架空線路布設1臺覆冰傳感器（北方園區適用）。

熱力/燃?xì)夤芫W(wǎng) ：在管網拐點、閥門處布設壓力傳感器與溫度傳感器，在埋地管網上方按1公里間隔布設泄漏監測傳感器（燃?xì)庥眉淄閭鞲衅?、熱力用熱量傳感器），?shí)時捕捉傳輸損耗與安全隱患。

（三）負荷消費區：聚焦“能耗精準計量與柔性調控”

覆蓋工業廠房、辦公樓、商業綜合體等核心用能區域，布點核心目標是實現“分戶、分設備”的精準能耗計量，為負荷柔性調控提供數據支撐。

工業廠房 ：對大功率生產設備（如電機、熔爐）單獨安裝智能能耗監測儀（支持設備級計量），在車間總進線處安裝碳排核算專用電表；在空調、通風系統出風口布設CO?濃度傳感器與溫度傳感器，聯動設備啟停。

辦公與商業區域 ：在每層辦公樓的照明回路、空調回路分別安裝智能空開（集成能耗監測功能），在會議室、走廊布設人體感應傳感器，實現“人來燈亮、人走燈滅”的聯動控制；在商業綜合體的商鋪門口安裝分戶智能電表與水表，支持能耗數據實時查詢。

（四）公共管理區：聚焦“公共能耗與環境協同”

覆蓋園區道路、停車場、綠化區域等公共空間，布點核心目標是監測公共設施能耗與園區微環境，實現公共服務與低碳目標的協同。

交通與照明 ：在園區道路路燈處集成智能照明控制器與人體感應傳感器，在停車場每個車位布設車輛檢測器，聯動充電樁啟動與路燈亮度調節；在充電樁旁安裝充電計量模塊，記錄綠電消費數據。

環境監測 ：按1平方公里間隔布設園區環境監測站，集成PM2.5、噪聲、風速風向傳感器，同時在綠化區域布設土壤濕度傳感器，聯動智能灌溉系統，降低公共用水消耗。

（五）布點優化：邊緣計算與冗余設計

在設備密集區域（如大型廠房、光伏電站）布設邊緣計算網關，實現數據本地預處理與篩選，減少核心傳輸網絡壓力；對關鍵監測點（如并網點、主配電網）采用“一主一備”雙設備布點模式，避免單點故障導致數據中斷。

三、傳輸管網銜接設計：“有線+無線”的立體傳輸體系

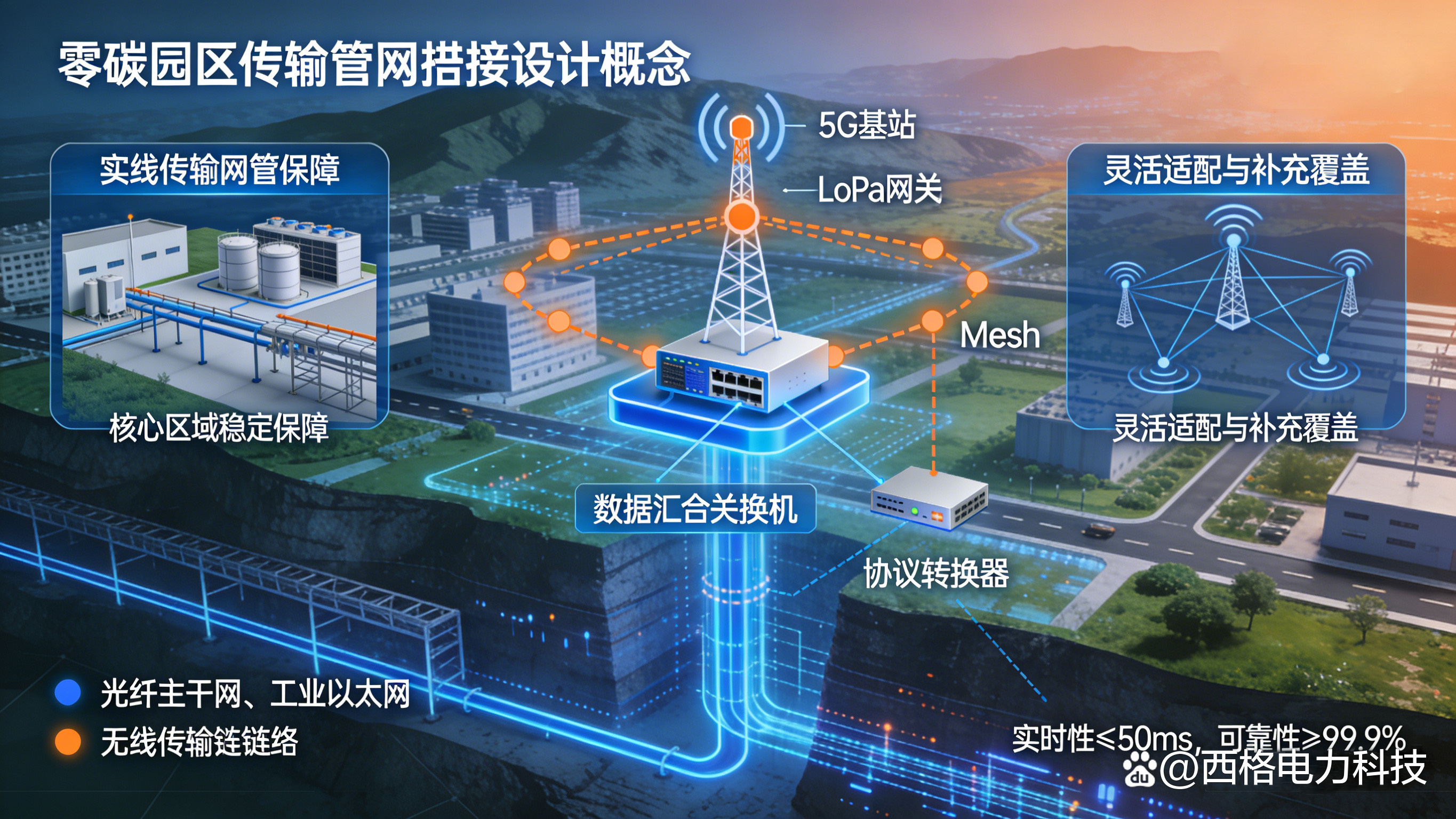

傳輸管網是連接IoT設備與核心數據平臺的“信息高速路”，需結合園區地形、設備分布及傳輸需求，構建“有線為主、無線為輔、冗余備份”的銜接體系，確保數據傳輸?shù)膶?shí)時性（延遲≤50ms）與可靠性（傳輸成功率≥99.9%）。

（一）有線傳輸管網：核心區域的穩定保障

針對固定設備、核心區域及大容量數據傳輸需求，采用光纖與工業以太網作為主要傳輸載體，構建“主干網—支線網—設備接入網”三級管網架構。

主干傳輸網 ：沿園區主干道、地下管廊敷設單模光纖（芯數≥48芯），連接園區數據中心與各功能分區的匯聚節點，采用雙路由設計（如“環狀管網”），避免主干網中斷導致區域感知失效；主干網帶寬預留≥10Gbps，滿足未來設備擴容需求。

支線傳輸網 ：從匯聚節點向各分區設備延伸，采用多模光纖（工業廠房、光伏區）或超六類網線（辦公區、公共區域），支線網帶寬≥1Gbps；在地下管廊內，光纖與電力電纜分艙敷設，避免電磁干擾。

設備接入網 ：通過工業以太網交換機連接區域內IoT設備，支持MODBUS、OPC UA等工業通信協議；對距離匯聚節點較遠的分散設備（如道路路燈），采用POE（以太網供電）技術，實現“數據傳輸+設備供電”一體化，減少單獨布線成本。

（二）無線傳輸網絡：靈活適配與補充覆蓋

針對移動設備、分散設備及布線困難區域（如高空光伏板、戶外停車場），采用“5G+LoRa+NB-IoT”的多協議無線傳輸方案，實現全場景覆蓋。

5G專網 ：在園區核心生產區（如工業廠房）與高實時性需求區域（如儲能調度中心）部署5G專網，支持設備控制指令與大容量監測數據的高速傳輸，適配AGV調度、遠程設備操控等場景。

LoRa網絡 ：在分散設備區域（如園區道路路燈、綠化灌溉系統）部署LoRa網關，覆蓋半徑可達1-3公里，適配低速率、低功耗設備（如土壤濕度傳感器、車輛檢測器），降低設備供電與傳輸成本。

NB-IoT網絡 ：針對超遠距離、超低功耗設備（如燃?xì)庑孤﹤鞲衅鳌⒌叵鹿芫W(wǎng)監測設備），采用NB-IoT網絡，利用運營商基站覆蓋，無需單獨部署網關，適合分散且長期運行的監測場景。

（三）管網銜接關鍵節點設計

匯聚節點設計 ：在各功能分區中心位置設置數據匯聚箱，內置光纖交換機、LoRa網關及邊緣計算模塊，實現區域內有線與無線數據的融合接入；匯聚箱采用IP65防護等級，適應戶外與工業環境。

接口標準化 ：所有IoT設備與傳輸管網的接口采用標準化設計（如RJ45、SC光纖接口），并預留RS485備用接口，確保不同品牌設備的兼容接入；在管網銜接處設置標識牌，標注管網走向、傳輸協議及維護責任人。

冗余備份設計 ：核心設備（如并網點監測儀、主匯聚節點）采用“有線+無線”雙傳輸鏈路，當有線管網故障時，自動切換至無線傳輸模式；主干光纖網采用“雙纖雙向”傳輸，避免單纖斷裂導致數據中斷。

四、保障措施：從建設到運維的全周期管理

（一）建設階段：協同施工與標準化驗收

傳輸管網與園區土建工程（如道路鋪設、管廊建設）同步施工，避免重復開挖；IoT設備安裝前進行點位復核，確保與設計方案一致；驗收階段重點檢測傳輸帶寬、延遲及設備兼容性，核心區域需進行72小時連續運行測試。

（二）運維階段：智能監測與快速響應

在核心傳輸管網節點安裝管網監測傳感器，實時監測光纖鏈路損耗與以太網連接狀態；建立設備與管網運維臺賬，通過數字孿生平臺實現運維流程可視化；配備移動運維終端，支持故障點快速定位與遠程調試。

（三）安全保障：數據傳輸與設備防護

對傳輸數據采用AES加密算法，防止數據被篡改或竊??；核心網絡設備設置訪問權限與密碼認證，避免非法接入；戶外IoT設備與傳輸接口采用防水、防雷、防電磁干擾設計，適應園區復雜環境。

零碳園區數字感知基礎架構的規劃，核心是通過IoT設備的精準布點與傳輸管網的無縫銜接，構建“感知全面、傳輸高效、數據可靠”的數字底座。這一架構不僅是園區碳排核算、能源調度的核心支撐，更是實現“源網荷儲”協同優化與零碳目標落地的關鍵前提。未來，隨著AI與數字孿生技術的融入，感知架構將進一步實現“主動預測、智能聯動”，為零碳園區提供更具前瞻性的技術支撐。
