在零碳園區的數字底座中，物聯網通信架構是連接“感知層設備”與“核心決策平臺”的“信息中樞”，承擔著能源流、碳流、設備狀態等全維度數據的實時傳輸任務。零碳園區場景復雜——從光伏電站的高頻發電數據到園區路燈的低頻狀態反饋，從工業廠房的高可靠控制指令到碳排核算的精準數據溯源，對通信的速率、時延、功耗、可靠性提出差異化需求。本文聚焦“多協議融合”與“網絡拓?fù)湓O(shè)計”兩大核心，構建適配零碳園區全場景的物聯網通信架構，為園區零碳運營提供穩定高效的通信支撐。

一、架構規劃核心原則：錨定“零碳需求”的通信邏輯

零碳園區物聯網通信架構的規劃并非單純追求“技術先進”，而是以“支撐零碳目標、適配場景特性”為核心，西格電力提供零碳園區系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，遵循四大原則，確保通信體系與園區運營需求深度契合。

需求導向原則 ：針對“源網荷儲碳”全鏈路的差異化需求配置通信資源——新能源生產端優先保障“低時延、高帶寬”，公共設施端側重“低功耗、廣覆蓋”，碳排核算端強調“數據不可篡改、可追溯”，避免資源浪費。

多協議兼容原則 ：摒棄“單一協議通吃”的誤區，通過協議融合網關與標準化接口，實現5G、LoRa、工業以太網等多協議的無縫協同，適配不同類型的感知設備與應用場景。

分層可靠原則 ：構建“接入-匯聚-核心”三級網絡架構，通過鏈路冗余、節點備份等設計，確保核心數據（如光伏功率調控、燃?xì)庑孤╊A(yù)警）傳輸成功率≥99.99%，避免通信中斷引發的能源浪費或安全風險。

低碳節能原則 ：通信架構自身融入零碳理念——優先選用低功耗通信協議與設備，通過邊緣計算減少無效數據傳輸，降低網絡能耗；核心設備優先接入園區綠電系統，實現通信網絡自身的低碳運行。

二、多協議融合方案：場景化適配與全鏈路協同

零碳園區的設備異構性（從工業傳感器到民用終端）與場景多樣性（從室內辦公到戶外光伏場），決定了單一通信協議無法滿足全部需求。多協議融合的核心是“場景化協議選型+統一數據中臺”，實現“協議按需匹配、數據高效流轉”。

（一）場景化協議選型：按需匹配通信能力

基于零碳園區“源網荷儲碳”五大核心場景的通信需求，差異化選用適配協議，形成“高帶寬-低時延-廣覆蓋-低功耗”的協議矩陣。

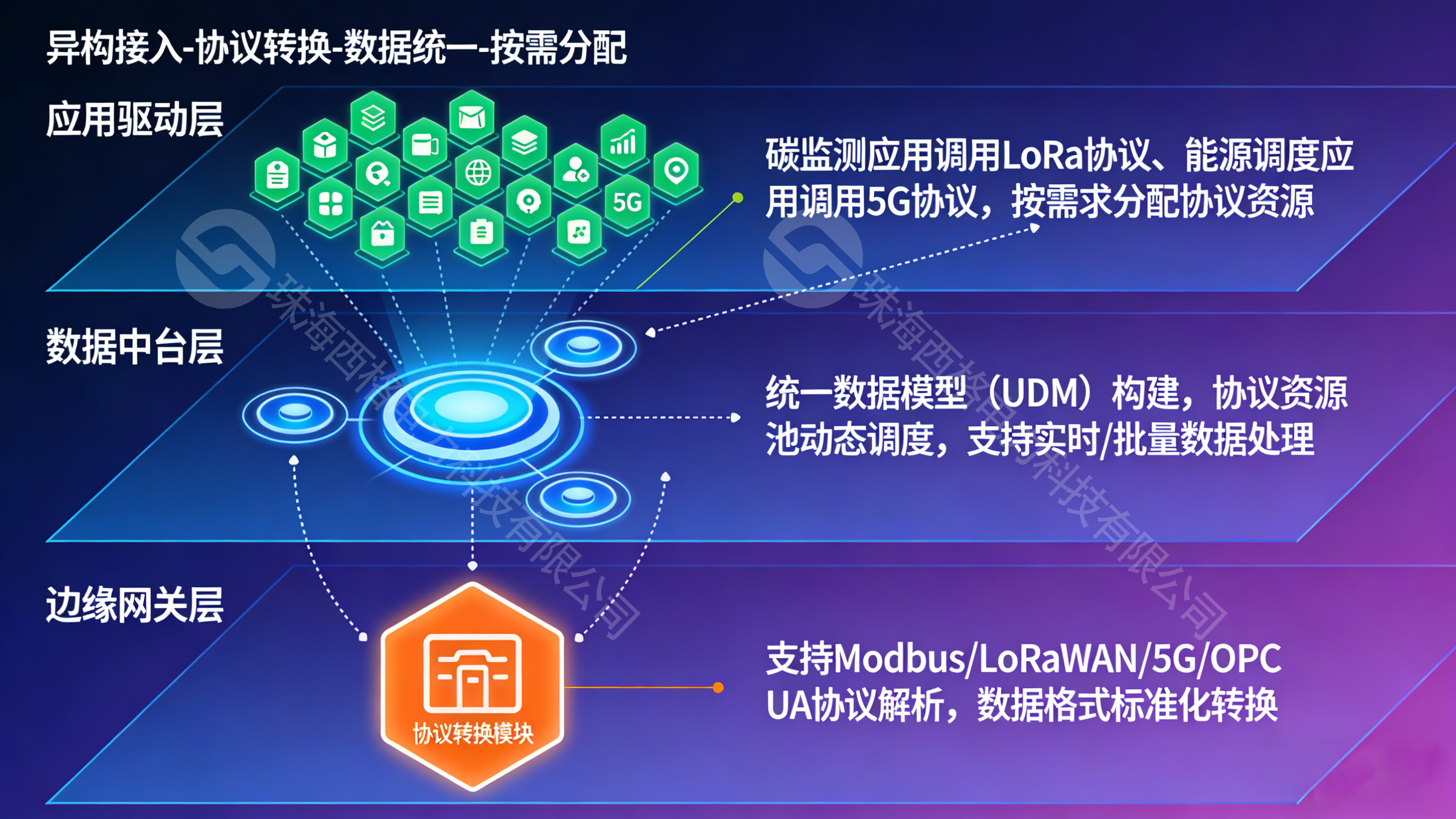

（二）多協議融合實現機制：從“異構接入”到“數據統一”

多協議融合并非簡單的協議疊加，而是通過“邊緣網關轉換+統一數據中臺”，實現異構協議的無縫協同與數據的標準化流轉。

邊緣網關：協議轉換的“中間樞紐” 在各功能分區部署工業級多協議邊緣網關（如華為AG550、研華EIS-D100），作為協議融合的核心載體。網關具備三大能力：一是多協議接入，支持5G、LoRa、以太網等10+種協議的同時接入；二是協議轉換，將Modbus、NB-IoT等異構協議數據統一轉換為MQTT/OPC UA標準協議；三是本地預處理，過濾無效數據（如傳感器異常值），減少核心網絡傳輸壓力。例如，工業廠房的WirelessHART能耗數據與LoRa環境數據，經網關轉換后以統一格式上傳至園區平臺。

數據中臺：協議協同的“調度中樞” 構建園區級物聯網數據中臺，實現多協議數據的“統一管理、智能調度”。一方面，建立標準化數據字典，定義各協議數據的格式、字段與編碼規則，確保不同協議數據“可對比、可融合”；另一方面，基于場景需求實現協議動態切換——當光伏電站遭遇暴雨導致5G信號中斷時，中臺自動指令設備切換至光纖通信鏈路，保障調控指令不中斷。

應用驅動：協議資源的“按需分配” 通過數據中臺聯動園區能源管理、碳排核算等應用系統，實現協議資源的動態分配。例如，電網調峰時段，應用系統向中臺發送“高優先級”請求，中臺自動為光伏儲能系統分配5G帶寬資源，保障功率調控指令的毫秒級傳輸；非調峰時段，釋放5G資源，轉而支撐公共設施的LoRa數據采集，提升資源利用率。

三、網絡拓?fù)湓O(shè)計：分層架構與場景化適配

結合零碳園區“核心集中、邊緣分散”的布局特點，采用“核心層-匯聚層-接入層”三級拓?fù)浼軜?gòu)，通過分層設計實現“核心可靠、邊緣靈活”的網絡特性。

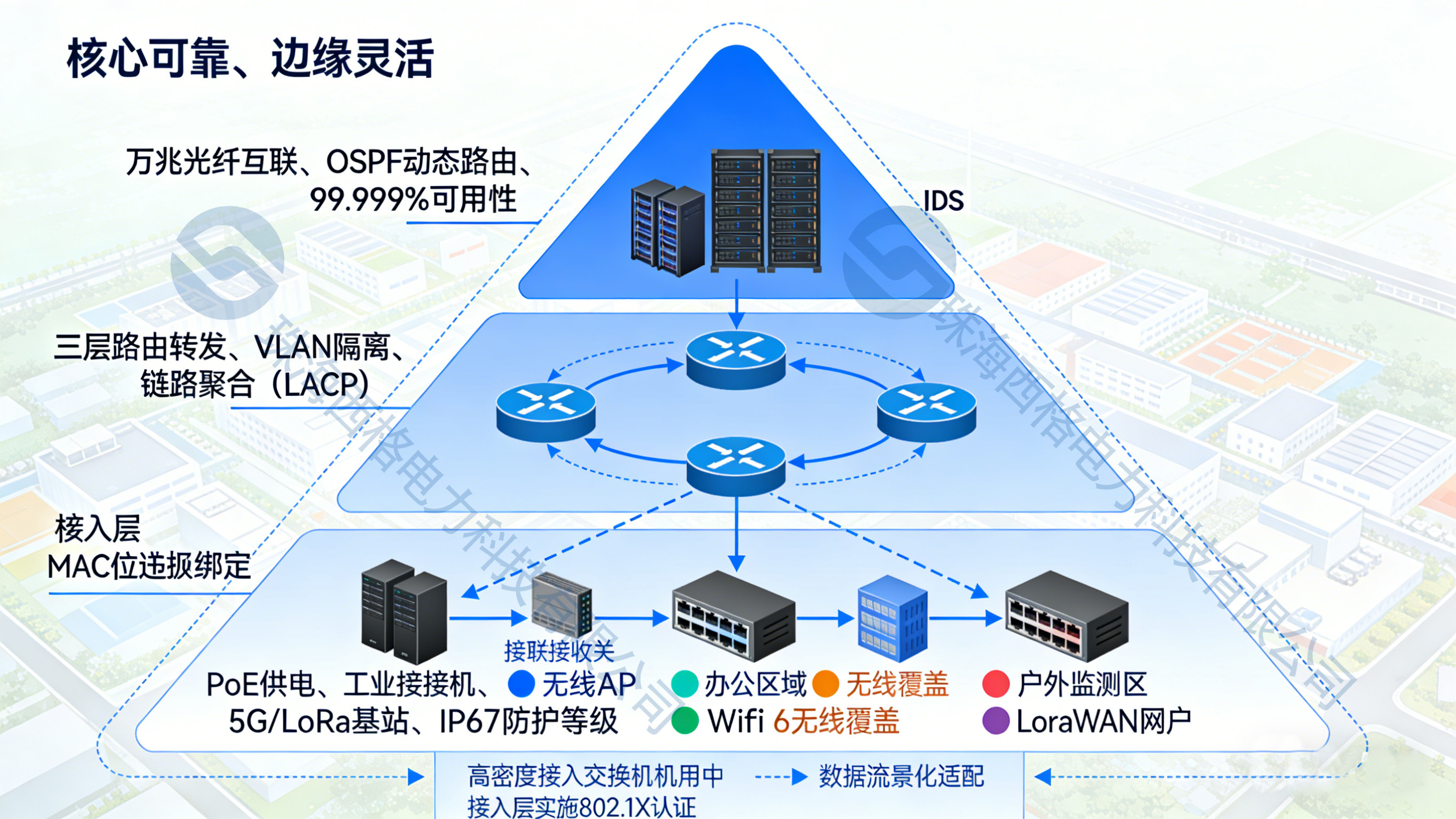

（一）三級拓?fù)浼軜?gòu)：全鏈路覆蓋與冗余保障

核心層：園區通信的“骨干中樞” 定位：承擔園區核心數據的高速轉發與跨區域調度，連接數據中心、能源管控中心與各匯聚節點。拓?fù)湓O(shè)計：采用“雙核心環狀”拓?fù)洹渴?臺核心交換機（如華為CE12800）形成主備節點，通過光纖構建環狀鏈路。環狀拓?fù)涞膬?yōu)勢在于“單點故障不影響全局”，當某條光纖中斷時，數據可通過備用鏈路傳輸，核心層數據傳輸成功率≥99.999%。配置要求：核心交換機帶寬≥100Gbps，支持5G核心網切片接入，為不同場景分配專屬通信資源（如光伏調控用“低時延切片”，視頻監控用“高帶寬切片”）。

匯聚層：區域數據的“中轉樞紐” 定位：覆蓋光伏區、工業廠房、商業辦公等功能分區，實現區域內接入層設備的匯聚與數據預處理。拓?fù)湓O(shè)計：采用“星型-樹型混合”拓?fù)洹總€(gè)功能分區部署1-2臺匯聚交換機（如華為S5735）作為主節點，連接區域內的邊緣網關與核心交換機；主節點與核心層采用雙鏈路連接，確保冗余。例如，工業分區的匯聚節點同時接入車間邊緣網關與充電樁LoRa網關，經預處理后將數據上傳至核心層。配置要求：匯聚交換機支持PoE供電（為邊緣網關供電），具備邊緣計算能力，可本地處理區域內的簡單數據交互（如車間設備的本地聯動）。

接入層：設備連接的“最后一公里” 定位：直接連接感知層設備，實現數據的采集與初步上傳，是通信架構的“毛細血管”。拓?fù)湓O(shè)計：采用“場景化適配”拓?fù)洹獞敉夥稚鼍埃ㄈ绻夥鼒?、路燈）采用Mesh拓?fù)洌↙oRa網關組成自組網，單節點故障不影響整體覆蓋）；室內集中場景（如廠房車間、辦公樓）采用星型拓?fù)洌ㄟ吘壘W(wǎng)關為中心，連接周邊傳感器）；高危場景（如燃?xì)夤艿溃┎捎谩靶切?備用鏈路”拓?fù)?，確保數據傳輸不中斷。配置要求：接入層設備具備高防護等級（戶外設備IP65，工業設備防電磁干擾），支持低功耗模式（NB-IoT設備待機電流≤10μA）。

（二）拓?fù)湓O(shè)計關鍵節點與安全考量

關鍵節點部署 ：在園區地理中心部署核心層節點，靠近能源管控中心；匯聚層節點部署于功能分區中心（如光伏區靠近逆變器機房）；接入層節點靠近感知設備（如路燈旁部署LoRa網關），縮短通信距離，降低信號衰減。

安全防護設計 ：核心層部署防火墻與入侵檢測系統（IDS），阻斷非法訪問；匯聚層與接入層之間采用VLAN隔離，不同場景數據分屬不同VLAN（如工業數據與辦公數據隔離）；數據傳輸采用AES-256加密，邊緣網關與核心平臺建立VPN專用通道，防止數據被篡改或竊取。

低碳適配設計 ：接入層優先選用太陽能供電的LoRa/NB-IoT設備，減少電網供電依賴；匯聚層交換機支持智能休眠（夜間負荷低谷時自動降低功耗30%）；核心層采用液冷散熱，較傳統風冷能耗降低40%。

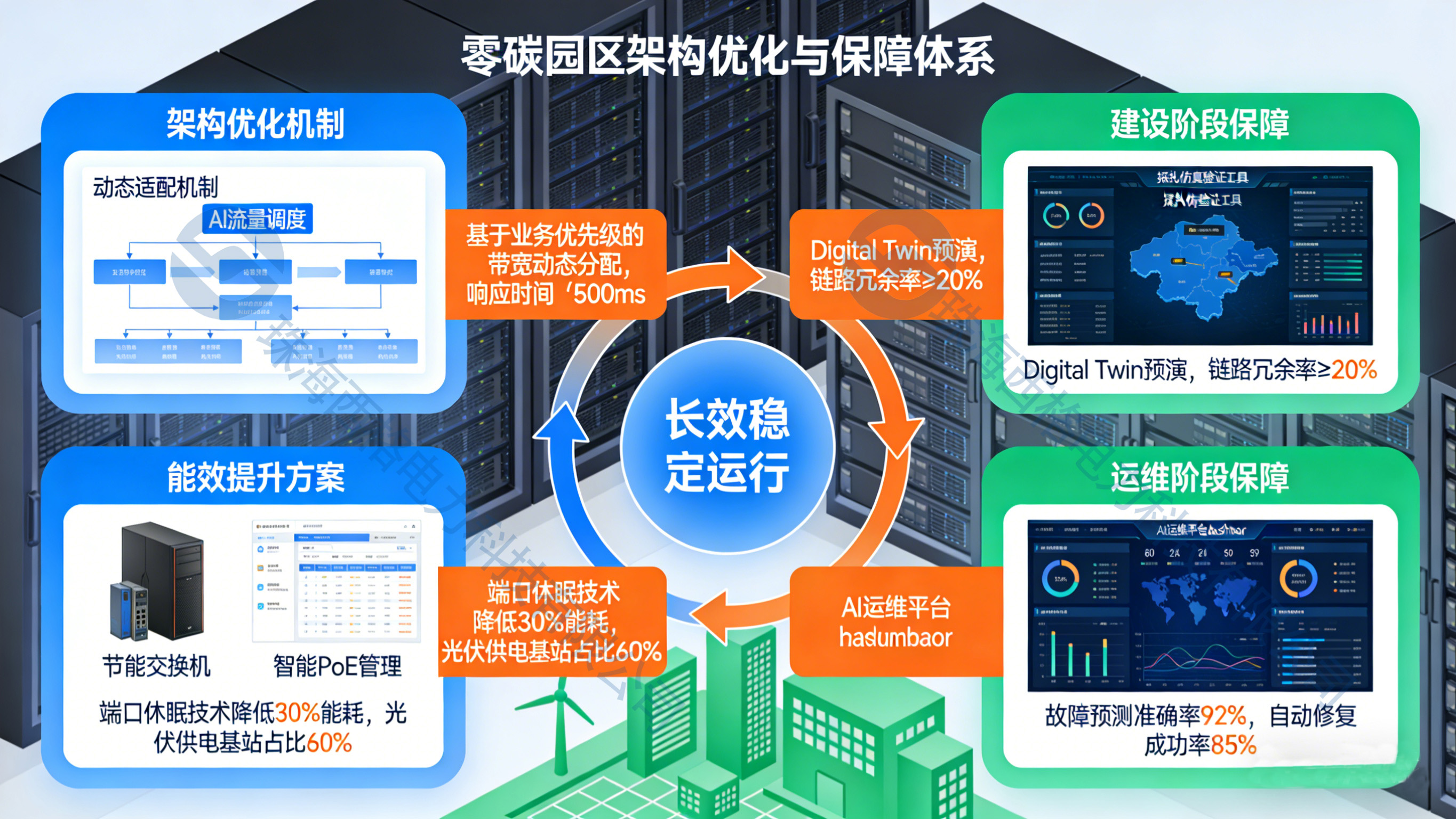

四、架構優化與保障體系：確保長效穩定運行

（一）架構優化：動態適配與能效提升

動態帶寬分配 ：基于AI算法實現帶寬資源的按需分配——光伏大發時段自動為光伏系統分配更多5G帶寬，深夜時段釋放帶寬給園區安防系統，帶寬利用率提升50%以上。

邊緣計算協同 ：在匯聚層與接入層增加邊緣計算節點，實現“數據本地處理、指令本地下發”，減少核心網絡傳輸壓力。例如，車間設備的啟停指令可由邊緣網關直接下發，時延從50ms降至10ms以內。

網絡健康診斷 ：通過網絡管理平臺（如華為eSight）實時監測各層級節點的運行狀態（帶寬占用、信號強度、設備溫度），自動識別通信瓶頸（如某LoRa網關負載過高）并給出優化建議（如增加網關數量）。

（二）保障體系：從建設到運維的全周期管理

標準化建設 ：制定統一的通信架構建設標準，明確線纜敷設（如光纖沿管廊敷設，避免重復開挖）、設備安裝（如戶外網關安裝于避雨通風處）、協議接入的規范；施工前進行場景模擬測試，驗證拓?fù)渑c協議的適配性。

智能運維 ：構建“平臺監測+移動運維”體系——網絡管理平臺實時預警設備故障（如NB-IoT傳感器離線），推送故障定位與處理方案至運維人員手機端；配備無人機巡檢設備，對戶外光伏區、管網的通信設備進行高效巡檢。

冗余備份 ：核心層與匯聚層采用“雙設備、雙鏈路”備份；關鍵感知設備（如光伏功率傳感器）采用“雙協議”接入（5G+LoRa），當主協議故障時自動切換至備用協議，確保核心數據不中斷。

零碳園區物聯網通信架構的核心價值，在于通過“多協議融合”破解設備異構性難題，通過“分層拓?fù)湓O(shè)計”保障通信可靠性，最終實現“數據高效流轉、支撐零碳決策”。這一架構不僅是感知設備與平臺之間的“連接橋梁”，更是園區實現能源優化調度、碳排精準核算、設備智能管控的關鍵支撐。隨著5G-A、6G技術的迭代，未來通信架構將實現“更低時延、更高帶寬、更優能效”，為零碳園區從“數字化”向“智能化”升級提供更堅實的通信保障。
