引言

聚焦汽車電子核心技術突破！上海貝嶺開始批量交付車規級發動機點火IGBT專用柵極驅動芯片SAQ3100，為汽油燃油發動機動力系統安全穩定運行再添關鍵芯片保障！

PART.1概述

該芯片專為發動機點火IGBT驅動場景定制開發，核心優勢顯著：不僅能精準實現IGBT通斷控制，更集成線圈電流精準調控、火花事件抑制等核心功能，為汽油燃油發動機動力系統提供可靠的芯片級支撐。較傳統分立驅動方案，具有體積小、集成保護功能等優勢。

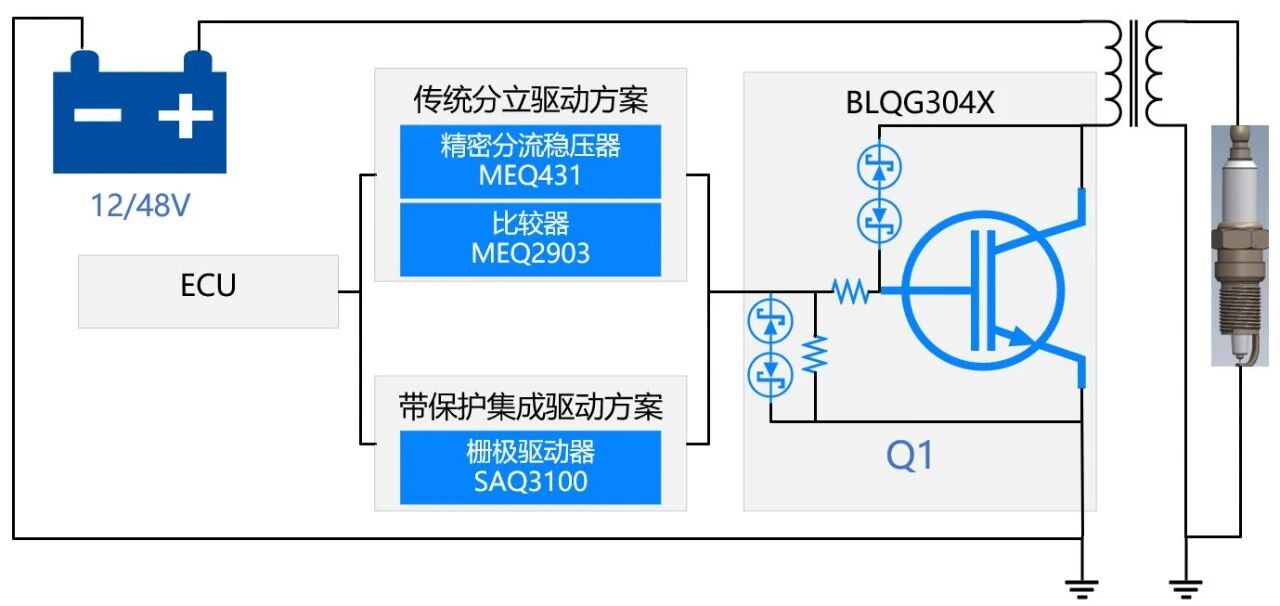

圖1 點火IGBT分立與集成驅動方案比較

作為發動機點火系統的“核心控制中樞”，SAQ3100控制原理是：當輸入信號為高電平時，芯片即刻啟動輸出驅動IGBT，同步開啟線圈充電流程；通過RA引腳的可編程電流設計，可靈活調控輸入引腳電流（IIN），精準適配不同場景需求，實現充電過程的精細化管控。

為保障復雜車載環境下的穩定運行，SAQ3100內置多重防護與優化設計：

?輸入尖峰濾波

內置輸入尖峰濾波器，可精準過濾持續時間＜13微秒的干擾信號，有效規避誤觸發風險，大幅提升信號傳輸穩定性；

?可編程駐留時間控制

集成最大駐留時間計時器，若輸入信號持續時間超設定閾值，將自動關閉IGBT；駐留時間可通過CSSD引腳外接電容靈活調節，完美適配不同車型點火系統需求；

?軟關斷抑火花

當計時超最大駐留時間后，芯片自動進入軟關斷模式（SSD）——通過逐步降低IGBT柵極電壓，緩慢減小集電極電流，實現線圈平穩放電，從根源上抑制火花事件；此過程中將暫時忽略輸入信號變化，確保軟關斷流程穩定完成；

?集電極電流限制

充電過程中，通過點火IGBT發射極的感應電阻采集信號，經VSENSE引腳輸入芯片后，可精準限制IGBT集電極電流（Ic），進一步筑牢點火系統安全防線。

PART.2重要參數

?車規標準：AEC-Q100, Grade-0

?環境溫度：-40℃~150℃，適配機艙高溫惡劣環境

?輸入電壓：4~26VDC

?輸出電壓：6.5VDC

?ESD能力：2kV

?封裝形式：SOP8

PART.3典型應用

結合功能特性，SAQ3100典型應用場景廣泛，涵蓋：汽車傳統汽油發動機點火IGBT預驅、增程發動機點火IGBT預驅、摩托車發動機點火IGBT預驅、汽油發電機點火IGBT預驅等。典型應用電路如下：

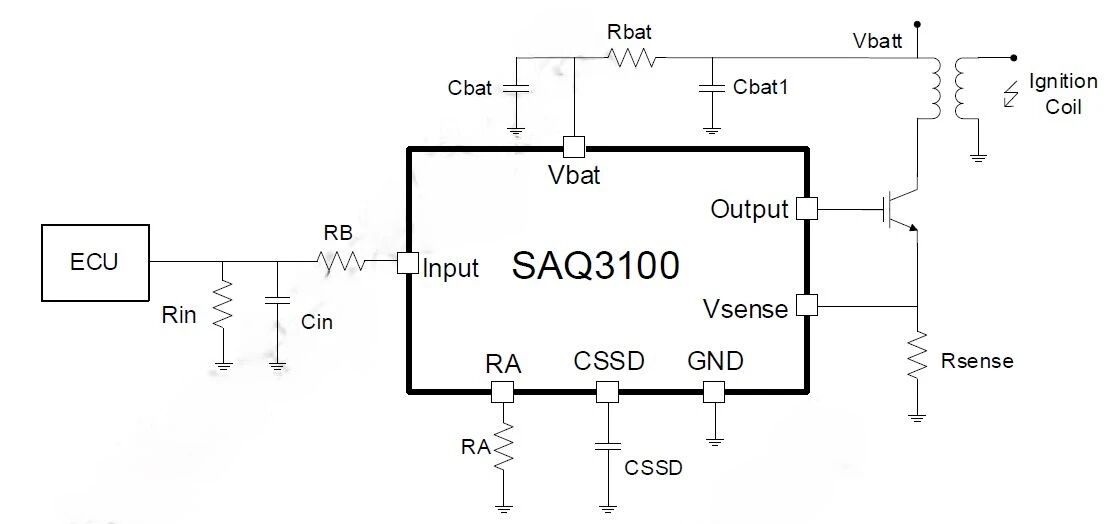

圖2 SAQ3100典型應用電路

值得一提的是，依托已批量銷售的BLG3040、BLQ3040A等發動機點火IGBT系列產品，上海貝嶺已構建起汽車發動機點火應用的組合產品方案，可為客戶提供“一站式”選型服務，大幅提升客戶效率與便利性。

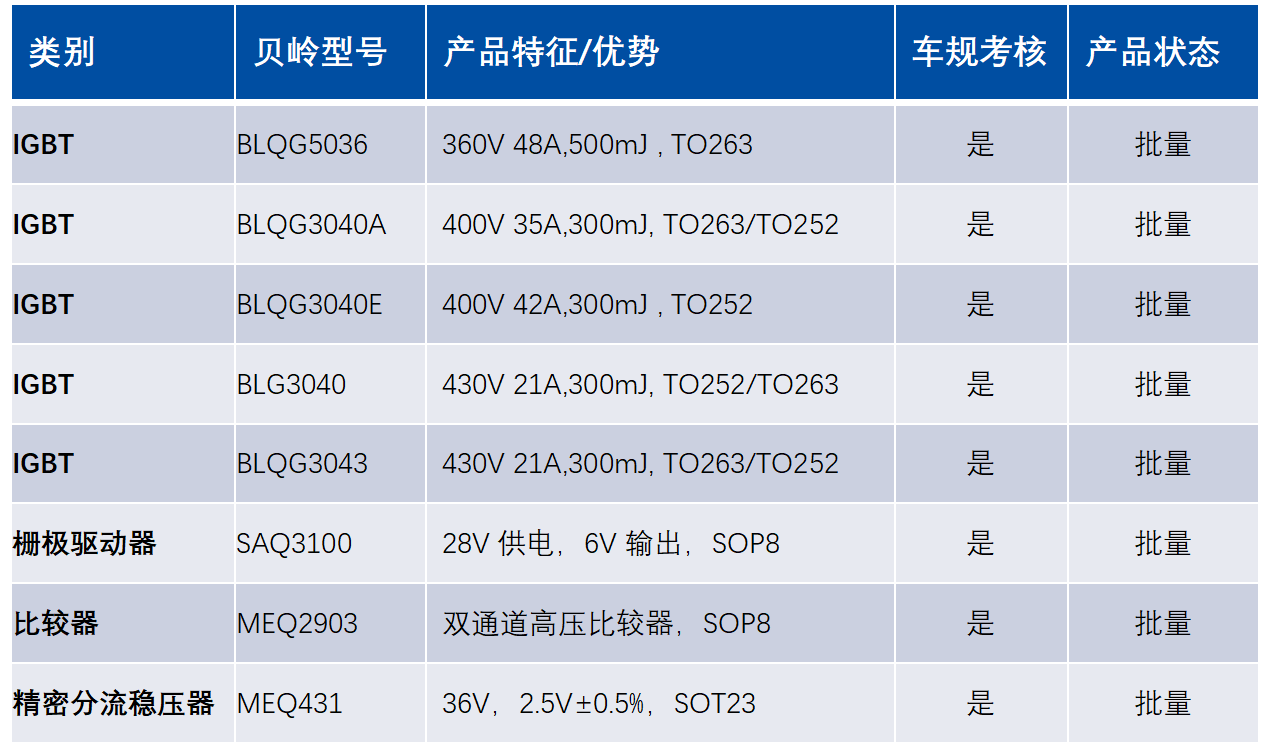

表1 上海貝嶺汽車發動機點火應用相關產品信息
