微電網的暫態穩定是指其在遭受短路故障、負荷突變、電源波動等擾動后，能夠恢復至正常運行狀態或過渡到新的穩定運行狀態的能力。隨著高比例可再生能源、電力電子設備及儲能系統的廣泛接入，微電網的暫態特性愈發復雜，傳統大電網的暫態穩定分析方法已難以完全適配。精準的暫態穩定分析是微電網規劃設計、保護配置、運行調度的核心前提，直接關乎電網的安全可靠運行。目前，微電網暫態穩定分析方法已形成“傳統經典方法為基礎、改進適配方法為核心、前沿智能方法為補充”的多元體系，下文將系統拆解各類核心分析方法的原理、應用場景與技術特點。

一、傳統經典分析方法：奠定暫態穩定分析基礎

傳統經典分析方法源于大電網暫態穩定分析理論，經過適配優化后成為微電網暫態穩定分析的基礎手段，核心優勢在于原理簡潔、計算量小、易于工程實現，適用于結構相對簡單、可再生能源占比偏低的微電網場景。

（一）時域仿真法

時域仿真法是最直觀、應用最廣泛的暫態穩定分析方法，其核心原理是基于微電網各元件的數學模型，通過數值積分求解微分代數方程組，得到擾動后各電氣量（電壓、電流、功率）隨時間變化的動態曲線，進而判斷系統是否穩定。該方法能夠精準復刻微電網暫態過程中的各類動態行為，包括故障發生、保護動作、電源切換、儲能充放電調節等全流程環節，可全面反映系統的暫態響應特性。

在微電網分析中，時域仿真法需重點構建分布式電源（如同步發電機型電源、逆變器型光伏/風電電源）、儲能系統（如鋰電池、飛輪儲能）、負荷等核心元件的暫態模型，明確各元件的控制策略與參數。常用的仿真工具包括PSCAD/EMTDC、MATLAB/Simulink等，通過搭建微電網仿真模型，可模擬不同擾動場景（如三相短路、單相接地故障、負荷突增/突減）下的系統響應，根據電壓是否恢復穩定、頻率是否維持在允許范圍、功率是否平衡等指標判斷暫態穩定性。但其局限性也較為明顯，當微電網結構復雜、元件數量較多時，數值計算量會顯著增大，仿真效率降低，且難以快速獲取系統穩定邊界。

（二）能量函數法

能量函數法又稱李雅普諾夫直接法，其核心原理是構建微電網的能量函數，通過分析擾動前后系統能量的變化判斷穩定性——若系統在擾動后的最大能量小于臨界能量，則系統穩定；反之則失穩。該方法無需求解完整的暫態過程，可直接計算系統的穩定裕度，大幅提升分析效率，適用于快速判斷微電網在重大擾動后的穩定狀態。

在微電網應用中，能量函數的構建需結合系統結構與元件特性，傳統能量函數（如經典單機無窮大系統的搖擺方程能量函數）需針對微電網的多元電源特性進行改進，引入分布式電源、儲能系統的能量項，兼顧電氣能量與機械能量的轉換關系。能量函數法的優勢在于能夠快速確定系統穩定邊界，為微電網保護定值設定、穩定控制策略制定提供依據；但局限性在于，對于結構復雜、含多個擾動源的微電網，能量函數的構建難度極大，且部分場景下能量函數的存在性難以保證，限制了其應用范圍。

二、改進適配方法：適配微電網復雜暫態特性

隨著微電網中逆變器型可再生能源占比提升，系統暫態特性呈現“低慣性、弱阻尼、非線性增強”的特征，傳統方法的適配性大幅下降。改進適配方法通過優化模型構建、修正分析邏輯，針對性解決逆變器型電源帶來的暫態特性異化問題，是當前微電網暫態穩定分析的核心技術手段。

（一）基于元件精細化建模的時域仿真改進方法

該方法的核心是突破傳統“簡化模型”的局限，構建逆變器型電源、儲能變流器（PCS）等電力電子設備的精細化暫態模型，精準刻畫其控制策略對暫態響應的影響。傳統時域仿真中，逆變器型電源常被簡化為恒功率源，無法反映其故障限流控制、低電壓穿越控制等暫態特性；而改進方法則需構建逆變器的內環（電流環）、外環（功率環/電壓環）控制模型，明確PLL（鎖相環）、限流保護等關鍵環節的數學表達式，真實還原其在暫態過程中的輸出特性。

例如，在光伏電源暫態模型中，需納入最大功率點跟蹤（MPPT）控制與低電壓穿越控制的切換邏輯，模擬故障時光伏電源從MPPT模式向限流模式的過渡過程；在儲能PCS模型中，需考慮恒電壓、恒頻率、恒功率等多種控制模式的切換，反映其對微電網暫態電壓、頻率的支撐作用。通過精細化建模，時域仿真法的分析精度顯著提升，可適配高比例可再生能源微電網的暫態穩定分析需求，但同時也增加了模型參數獲取的難度與仿真計算量。

（二）擴展等面積準則法

等面積準則（EAC）是傳統單機無窮大系統暫態穩定分析的經典方法，其核心原理是通過分析發電機功角特性曲線中“加速面積”與“減速面積”的大小關系判斷穩定性。擴展等面積準則法（EEAC）通過對多機系統進行等效化簡，將復雜的多機系統等效為單機無窮大系統，進而應用等面積準則進行穩定判斷，實現了從“單機系統”到“多機系統”的適配擴展。

在微電網分析中，擴展等面積準則法需針對多元電源特性進行進一步優化，重點解決逆變器型電源“無慣性、無功角搖擺”的問題——通過引入“等效慣性”“等效功角”等概念，將逆變器型電源與同步發電機型電源統一納入等效模型，構建微電網的綜合功角特性曲線。該方法保留了等面積準則“物理意義清晰、計算效率高”的優勢，可快速判斷微電網在擾動后的穩定狀態，適用于含同步發電機、光伏、風電、儲能的混合微電網暫態穩定分析。但其局限性在于，等效化簡過程中會忽略部分系統細節，當微電網結構過于復雜、電源類型差異過大時，等效精度會下降，可能導致分析結果偏差。

三、前沿智能分析方法：提升復雜場景分析效率與精度

針對高比例可再生能源微電網“結構復雜、參數時變、暫態特性非線性極強”的特點，傳統方法與改進方法均存在一定局限。近年來，人工智能、機器學習等前沿技術與暫態穩定分析深度融合，形成了新型智能分析方法，核心優勢在于無需依賴精確的數學模型，可通過數據驅動實現快速、精準的穩定判斷。

（一）機器學習預測法

機器學習預測法的核心原理是將微電網暫態穩定分析轉化為分類問題（穩定/失穩）或回歸問題（穩定裕度預測），通過大量仿真數據訓練機器學習模型，實現對新擾動場景下系統穩定性的快速預測。該方法的核心流程包括數據生成、特征提取、模型訓練與驗證：首先通過時域仿真生成不同擾動類型、不同運行工況下的微電網暫態數據；然后提取反映系統暫態特性的關鍵特征量（如故障前電壓幅值、故障持續時間、可再生能源出力、儲能SOC等）；最后基于特征數據訓練支持向量機（SVM）、隨機森林（RF）、神經網絡（NN）等機器學習模型，實現穩定狀態或穩定裕度的快速預測。

該方法徹底擺脫了對復雜數學模型的依賴，分析速度極快，可滿足微電網實時運行調度中的快速穩定評估需求。例如，基于深度學習模型的暫態穩定預測，可在擾動發生后幾毫秒內輸出穩定判斷結果，為緊急控制策略的快速制定提供支撐。但其局限性在于對訓練數據的依賴性極強，需要覆蓋微電網所有可能的運行工況與擾動場景，否則模型泛化能力會大幅下降，且難以解釋預測結果的物理意義，工程應用中需結合傳統方法進行驗證。

（二）數字孿生驅動的暫態穩定分析方法

數字孿生技術通過構建微電網的虛擬數字鏡像，實現物理系統與虛擬系統的實時數據交互與同步映射。數字孿生驅動的暫態穩定分析方法，核心是基于數字孿生模型實現暫態過程的實時仿真與動態分析，其優勢在于能夠精準復刻物理微電網的運行狀態，實時更新模型參數，提升暫態穩定分析的精準性與時效性。

在應用中，數字孿生模型需通過傳感器實時采集物理微電網的運行數據（如各節點電壓、電流、功率，儲能SOC，可再生能源出力等），動態修正模型參數，確保虛擬模型與物理系統的一致性；當物理系統遭受擾動時，數字孿生模型可同步啟動暫態仿真，實時輸出暫態響應曲線，判斷系統穩定性，并可模擬不同控制策略下的穩定恢復效果，為物理系統的實時控制提供決策支持。該方法融合了時域仿真的精準性與實時數據的動態性，適用于結構復雜、運行工況多變的智能微電網暫態穩定分析，但技術門檻較高，需解決實時數據傳輸、模型動態修正、虛實同步映射等關鍵技術問題。

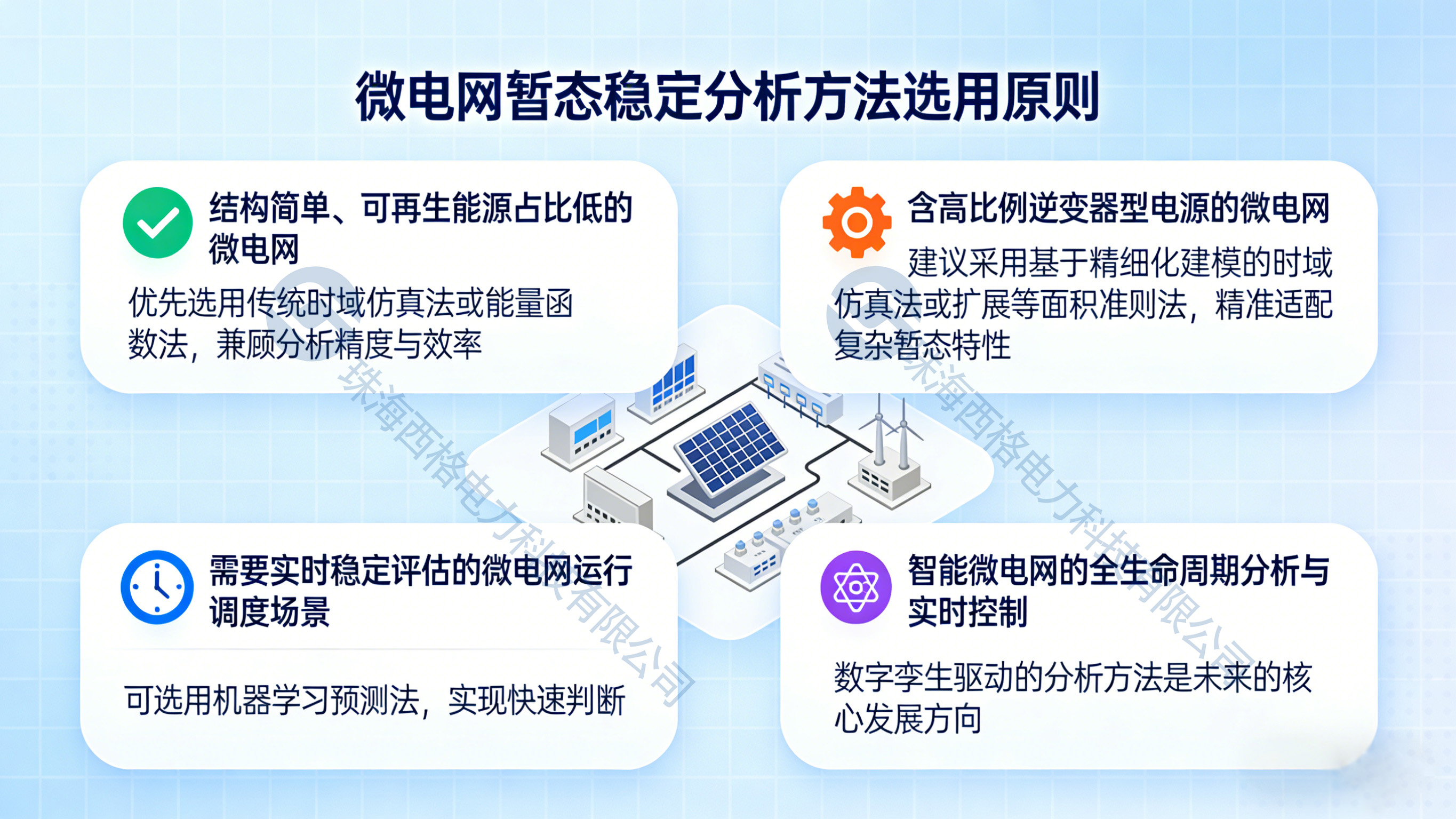

四、各類方法的對比與應用場景選擇

不同暫態穩定分析方法各有優劣，需結合微電網的結構復雜度、可再生能源占比、分析精度要求、計算效率需求等因素選擇適配方法：

• 對于結構簡單、可再生能源占比低的微電網，可優先選用傳統時域仿真法或能量函數法，兼顧分析精度與效率；
• 對于含高比例逆變器型電源的微電網，建議采用基于精細化建模的時域仿真法或擴展等面積準則法，精準適配復雜暫態特性；
• 對于需要實時穩定評估的微電網運行調度場景，可選用機器學習預測法，實現快速判斷；
• 對于智能微電網的全生命周期分析與實時控制，數字孿生驅動的分析方法是未來的核心發展方向。

微電網暫態穩定分析方法正隨著電網技術的發展不斷迭代升級，從傳統經典方法的基礎適配，到改進方法的精準優化，再到前沿智能方法的創新突破，形成了多層次、多元化的技術體系。未來，需進一步推動傳統方法與智能技術的深度融合，解決高比例可再生能源微電網暫態特性復雜、分析精度與效率難以兼顧的核心問題，構建兼具精準性、高效性、實時性的暫態穩定分析體系，為微電網的安全穩定運行提供堅實技術支撐。
