功率流計算是微電網規劃設計、運行調度、安全校核的核心基礎，其核心目標是求解微電網在特定運行狀態下各節點的電壓（幅值與相位）、各支路的功率分布及網損，為系統能量平衡調控、設備選型、故障預警提供數據支撐。與傳統大電網相比，微電網因含大量分布式電源（DG）、運行模式靈活（并網/離網切換）、負荷隨機性強等特性，其功率流計算面臨節點類型復雜、潮流方向多變、收斂性要求更高等挑戰。本文將系統拆解微電網功率流計算的基礎方法，深入分析影響計算結果的關鍵因素，為微電網功率流計算的精準應用提供技術參考。

一、微電網功率流計算的基礎定位與核心目標

在微電網全生命周期中，功率流計算貫穿多個關鍵環節：規劃階段，通過功率流計算確定合理的網絡拓撲、電源與儲能配置規模，避免出現電壓越限、功率分配失衡等問題；運行階段，實時功率流計算可為調度策略制定提供依據，保障系統在功率平衡狀態下穩定運行；故障分析階段，通過故障態功率流計算，評估故障對系統功率分布的影響，優化保護裝置配置。

其核心目標可概括為三點：

• 一是精準求解各節點電壓幅值與相位角，確保電壓處于合格范圍（如±5%額定電壓）；
• 二是計算各支路的有功功率、無功功率流向與大小，明確能源傳輸路徑；
• 三是統計系統總網損，為提升能源利用效率、優化運行策略提供數據支撐。

相較于傳統大電網功率流計算，微電網需額外兼顧分布式電源的功率波動性、并網/離網模式切換的參數突變、雙向潮流等特殊問題。

二、微電網功率流計算的基礎方法

微電網功率流計算方法在傳統大電網計算方法的基礎上，針對分布式電源特性與靈活運行模式進行了適配改進，常用基礎方法可分為三類：傳統經典方法、針對分布式電源的改進方法、適用于離網模式的簡化方法。各類方法在收斂性、計算效率、適用場景上存在顯著差異，需根據微電網實際特性選型。

（一）傳統經典方法：牛頓-拉夫遜法與PQ分解法

牛頓-拉夫遜法與PQ分解法是電力系統功率流計算的經典方法，經適配后可用于并網運行的微電網功率流計算，核心優勢是收斂性好、計算精度高。

1. 牛頓-拉夫遜法：核心原理是基于節點功率平衡方程，通過泰勒級數展開將非線性方程線性化，形成雅可比矩陣，迭代求解節點電壓幅值與相位角，直至滿足收斂精度要求（通常電壓偏差小于10??pu）。該方法的適配性調整：針對微電網中大量接入的分布式電源，將其視為PQ節點（已知有功、無功功率）或PV節點（已知有功功率、維持節點電壓恒定），其中光伏、風電等可再生能源多作為PQ節點，儲能系統在恒壓控制模式下可作為PV節點。適用場景：并網運行、電源與負荷規模適中、網絡拓撲相對簡單的微電網，如中小型產業園區微電網。優點是收斂性強、計算精度高；缺點是雅可比矩陣維度隨節點數增加而增大，計算效率下降，不適用于大規模微電網。
2. PQ分解法：基于牛頓-拉夫遜法的簡化改進，利用電力系統中“有功功率主要與節點相位角相關，無功功率主要與節點電壓幅值相關”的特性，將雅可比矩陣簡化為兩個對角矩陣，分別求解有功功率-相位角和無功功率-電壓幅值的迭代方程。適配性調整：與牛頓-拉夫遜法一致，需合理定義分布式電源的節點類型，同時簡化迭代過程以提升效率。適用場景：并網運行、電壓等級較低（如10kV及以下）、網損較小的微電網，如居民區微電網、小型商業園區微電網。優點是計算效率高、占用內存少；缺點是收斂性受系統運行狀態影響較大，當微電網中分布式電源占比過高、潮流分布復雜時，易出現收斂困難。

（二）針對分布式電源的改進方法：前推回代法

前推回代法是針對分布式電源高滲透率、輻射型網絡拓撲微電網的優化方法，核心優勢是計算流程簡單、效率高、易于實現，尤其適配含大量分散式電源的低壓微電網。

• 核心原理 ：將微電網視為輻射型網絡（如鄉村微電網、低壓園區微電網的樹狀拓撲），以根節點（通常為與大電網連接的公共連接點PCC）為起點，先“前推”計算各支路電流與功率損耗，得到各節點的初始功率；再“回代”修正各節點電壓，迭代直至電壓與功率偏差滿足收斂要求。
• 適配性調整 ：針對分布式電源的分散接入特性，將各分布式電源視為功率注入節點，在“前推”階段計入其注入功率；對于雙向潮流場景（如分布式電源出力盈余時向根節點供電），通過電流方向調整適配功率流向變化。
• 適用場景 ：輻射型拓撲、低壓微電網、分布式電源分散接入的場景，如鄉村離網微電網、小型光伏+儲能微電網。
• 優點 ：計算流程簡潔、效率高、收斂穩定，對初值要求低；缺點是僅適用于輻射型網絡，不適用于環網拓撲的微電網。

（三）適用于離網模式的簡化方法：下垂控制適配法

離網運行的微電網無大電網支撐，電壓與頻率由分布式電源（如柴油發電機、儲能系統）通過下垂控制維持，功率流計算需結合下垂控制特性，采用簡化的功率分配模型。

• 核心原理 ：基于下垂控制的“功率-頻率/電壓”特性，即有功功率偏差與頻率偏差成正比（P-f下垂），無功功率偏差與電壓幅值偏差成正比（Q-V下垂），建立各分布式電源的功率分配方程，結合節點功率平衡求解功率流。相較于并網模式，離網模式下無需考慮與大電網的功率交換，節點電壓與頻率為變量，需通過下垂特性耦合求解。
• 適配性調整 ：將各主導電源（如儲能、柴油發電機）的下垂系數納入功率流方程，明確各電源的有功、無功功率分配比例；忽略小容量分布式電源的影響，簡化計算模型。
• 適用場景 ：離網運行的微電網，如偏遠地區離網微電網、應急微電網。
• 優點 ：模型簡化、計算速度快，適配離網模式的控制特性；缺點是計算精度受下垂系數設定影響較大，需精準匹配實際控制參數。

三、影響微電網功率流計算的關鍵因素

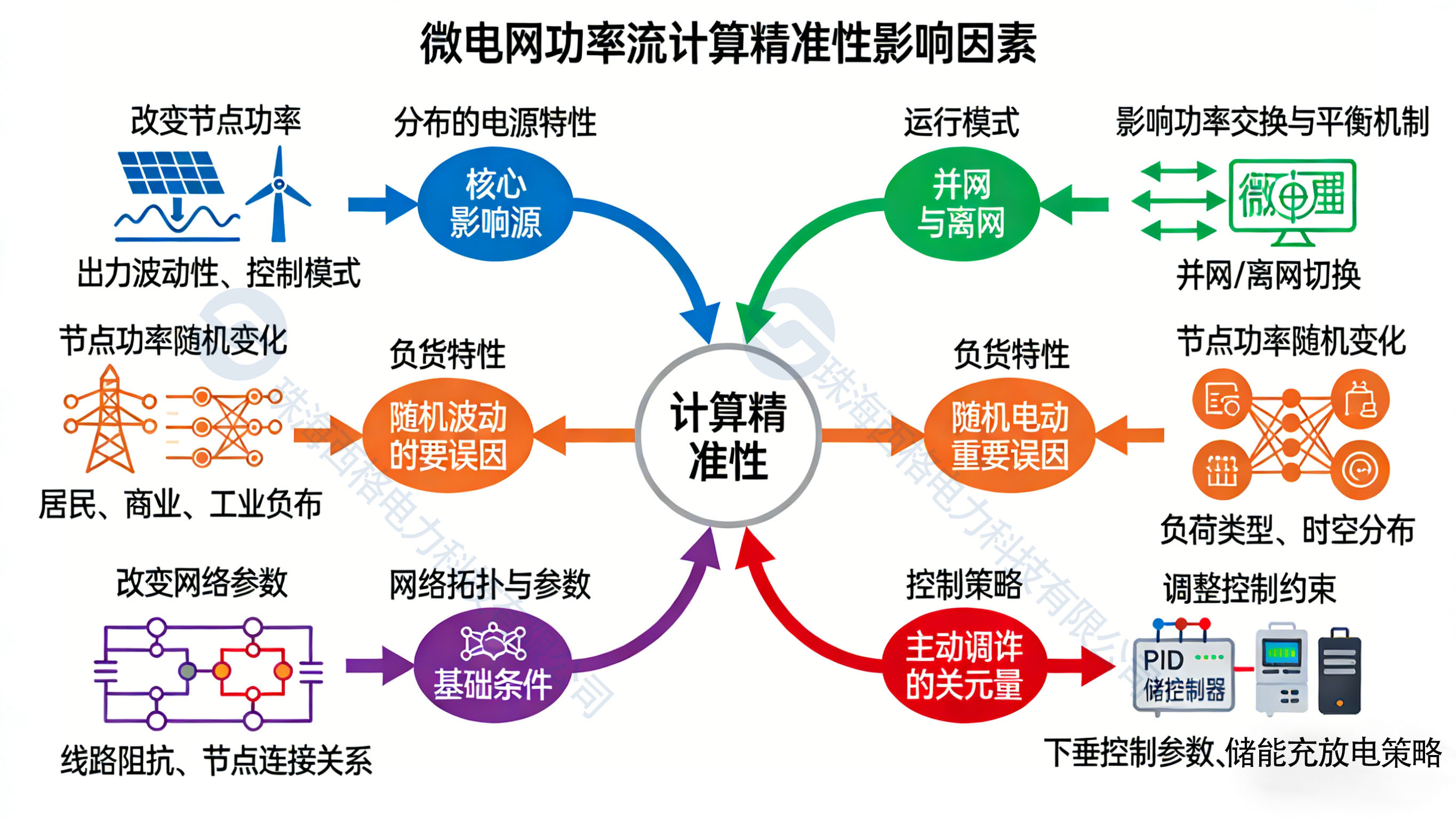

微電網功率流計算結果的精準性，受分布式電源特性、運行模式、負荷特性、網絡拓撲、控制策略等多重因素影響，各因素通過改變節點功率、網絡參數或控制約束，間接影響功率流分布與計算收斂性。

（一）分布式電源特性：核心影響源

分布式電源的類型、出力特性與控制模式，是影響功率流計算的核心因素。

• 一是電源類型差異 ：光伏、風電等可再生能源出力具有間歇性、波動性，需通過預測數據確定節點注入功率，預測誤差會直接導致計算結果偏差；柴油發電機、燃氣輪機等可控電源出力穩定，可精準設定為PQ節點或PV節點，計算精度更高。
• 二是控制模式差異 ：儲能系統在恒功率控制模式下為PQ節點，在恒壓控制模式下為PV節點，不同控制模式對應不同的功率流約束條件；下垂控制的分布式電源需將下垂特性納入計算，否則會導致功率分配結果與實際偏差較大。例如，光伏出力的驟變會導致節點注入功率突變，可能引發功率流計算收斂困難。

（二）運行模式：并網與離網的核心差異

微電網的并網/離網運行模式，決定了功率流計算的邊界條件與約束方程。并網模式下，公共連接點（PCC）的電壓與頻率由大電網維持，視為平衡節點（ slack節點），功率流計算需考慮與大電網的雙向功率交換；離網模式下，無平衡節點，電壓與頻率由本地電源維持，需通過下垂控制特性耦合求解，計算模型更復雜。此外，并網/離網切換過程中，邊界條件突變（如PCC節點從平衡節點變?yōu)镻Q節點），會導致功率流重新分布，需動態調整計算模型。

（三）負荷特性：隨機波動的重要誘因

微電網負荷的隨機性、波動性與可控性，直接影響節點功率平衡，進而影響功率流計算。

• 一是負荷波動 ：工業生產負荷的沖擊性（如大型設備啟動）、居民生活負荷的時段性波動，會導致節點注入功率突變，增加計算收斂難度；
• 二是負荷類型差異 ：敏感負荷對電壓、頻率要求嚴格，計算需精準控制電壓偏差；可調節負荷（如充電樁、儲能熱水器）可通過需求響應調整用電時段，改變功率流分布，需將需求響應策略納入計算模型；
• 三是負荷建模精度 ：采用恒定阻抗模型、恒定功率模型或綜合負荷模型，會得到不同的功率流結果，需根據實際負荷特性選擇適配的建模方式。

（四）網絡拓撲與參數：基礎約束條件

微電網的網絡拓撲結構與線路參數，是功率流計算的基礎約束。

• 一是拓撲結構 ：輻射型拓撲（如鄉村微電網）適配前推回代法，環網拓撲（如大型產業園區微電網）需采用牛頓-拉夫遜法等經典方法；拓撲重構（如故障時切換線路）會改變支路連接關系，導致功率流重新分布，需動態更新計算模型。
• 二是線路參數 ：線路電阻、電抗、電納的精度直接影響功率損耗與電壓降的計算結果，低壓微電網中線路電阻占比高，不能忽略電阻的影響（傳統大電網可近似忽略），否則會導致計算偏差；變壓器的變比、勵磁電抗等參數，也需精準納入模型，避免電壓計算誤差。

（五）控制策略：主動調控的關鍵變量

微電網的控制策略通過調整分布式電源出力、儲能充放電狀態、負荷用電行為，主動改變功率流分布，進而影響計算結果。集中式控制策略下，中央能量管理系統（EMS）制定全局功率分配方案，需將EMS的優化目標（如削峰填谷、網損最?。┘{入功率流計算的約束條件；分布式控制策略下，各單元通過本地決策協同運行（如下垂控制、對等控制），需將各單元的控制規則（如下垂系數、功率分配比例）融入計算模型；混合式控制策略則需兼顧全局優化與局部協同的約束條件，計算復雜度更高。

四、實踐應用中的優化建議

為提升微電網功率流計算的精準性與適用性，實踐中需注意三點：一是合理選擇計算方法，根據微電網的運行模式、拓撲結構、電源類型選型，如并網輻射型微電網優先選擇前推回代法，離網微電網選擇下垂控制適配法；二是精準建模，確保分布式電源、負荷、線路的參數與實際一致，尤其重視分布式電源控制模式與下垂系數的精準設定；三是動態更新模型，針對分布式電源與負荷的波動特性，實時更新節點注入功率，并網/離網切換時及時調整邊界條件，提升計算結果的時效性。

功率流計算是保障微電網安全穩定運行的核心基礎，其基礎方法需根據微電網的運行模式、拓撲結構、電源特性精準選型，牛頓-拉夫遜法與PQ分解法適配并網模式，前推回代法適配分布式電源分散接入的輻射型微電網，下垂控制適配法適配離網模式。分布式電源特性、運行模式、負荷特性、網絡拓撲、控制策略是影響計算結果的關鍵因素，需通過精準建模、動態更新模型等方式提升計算精度。未來，隨著微電網規?；?、復雜化發展，結合大數據、人工智能的動態功率流計算方法將成為發展方向，進一步提升計算的實時性與精準性，為微電網的智能化運行提供更強支撐。
