內置 ESP8684 系列芯片， 32 位 RISC-V 單核處理器，支持高達 120 MHz的時鐘頻率

576 KB ROM

272 KB SRAM （其中 16KB 專用于 cache）

SIP flash

引入 cache 機制的 flash 控制器

支持 flash 在電路變成（ICP）

02

Wi-Fi

支持 IEEE 802.11 b/g/n 協議

在 2.4GHZ 頻帶支持 20MHZ 頻寬

支持 1T1R 模式，數據速率高達 72.2Mbps

802.11n 模式下數據速率高達 72.2 Mbps

幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU)

立即塊確認（Immediate Block ACK）

分片和重組（Fragmentation and defragmentaion）

傳輸機會（Transmit opportunity,TXOP）

Beacon 自動監測（硬件 TSF）

無線多媒體（WMM）

3×虛擬Wi-Fi 接口

天線分集

支持外部功率放大器

同時支持基礎結構型網絡 (Infrastructure BSS) Station 模式、SoftAP 模式、Station + SoftAP 模式和混雜模式

請注意 ESP8684 系列在 Station 模式下掃描時， SoftAP 信道會同時改變

03

藍牙

低功耗藍牙（Bluetooth LE）:Bluetooth 5

高功率模式

速率支持 125kbps、500kbps、1Mbps、2Mbps

廣播擴展（Advertising Extensions）

多廣播（Multiple Advertisement Sets）

信道選擇（Channel Selection Algorithm#2）

Wi-Fi 與藍牙共存，共用同一天線

04

硬件

外設接口：14 GPIO 口、3xSPI、2xUART、I2C 主機、LED PWM 控制器，多達六個通道、通用DMA 控制器（GDMA）,一個接收通道和一個發送通道

模擬接口：1x12 位 SAR 模/數轉換器。多達 5 個通道、1x 溫度傳感器

定時器：1x54 位通用定時器、2x 看門狗定時器、1x52 位系統定時器

2

描述

WT018684-S5 和 WT018684-S5U 這兩個模塊核心處理器芯片 ESP8684 是一款高集成度的低功耗 Wi-Fi 和藍牙系統級芯片(SoC)，專為物聯網 (IoT)、移動設備、可穿戴電子設備、智能家居應用而設計, 例如喚醒詞檢測和語音命令識別、人臉檢測和識別、智能家居、智能家電、智能控制面板、智能揚聲器等。

ESP8684芯片具有行業領先的低功耗性能和射頻性能，支持 Wi-Fi IEEE802.11b/g/n 協議和 BLE 5.0。該芯片搭載 RISC-V 32 位單核處理器，工作頻率高達 120MHz,用戶可以關閉 CPU 的電源，利用低功耗協處理器監測外設的狀態 變化或某些模擬量是否超出閾值。支持二次開發，無需使用其它微控制器或處理器。芯片支持多種低功耗工作狀態，能夠滿足各種應用場景的功耗需求。芯片所特有的精細時鐘門控功能、動態電壓時鐘頻率調節功能、射頻輸出功率可調節功能等特性，可以 實 現 通 信 距 離 、 通 信 速 率 和 功 耗 之 間 的 最 佳 平 衡 。

WT018684-S5 和WT018684-S5U 兩款模塊提供豐富的外設接口，包括 UART，SPI， I2C，ADC，溫度傳感器、GPIO、LED PWM 控制器、GDMA、模數轉化器、溫度傳感器、通用定時器和看門狗。

WT018684-S5 和 WT018684-S5U 模塊具有多種特有的硬件安全機制，硬件加密加速器支持 AES、SHA 和 RSA 算法。其中的 RNG、HMAC 和數字簽名(Digital Signature) 模塊提供了更多安全性能。其他安全特性還包括Flash 加密和安全啟動 (se-cure boot) 簽名驗證等。完善的安全機制使芯片能夠完美地應用于各種加密產品。

WT8684-S5 模塊支持低功耗藍牙：Bluetooth5，Bluetooth mesh。藍牙速率支持： 125Kbps，500Kbps，1Mbps,2Mbps。支持廣播擴展，多廣播，信道選擇 WT018684-S5 和 WT018684-S5U 是通用型 Wi-Fi+低功耗藍牙 MCU 模組，搭載 ESP8684 系列芯片。

3

應用

通用低功耗 IoT 傳感器 Hub

通用低功耗 IoT 數據記錄器

攝像頭視頻流傳輸

OTT 電視盒/機頂盒設備

語音識別

圖像識別

Mesh 網絡

家庭自動化

智能家居控制板

智慧樓宇

工業自動化

智慧農業

音頻設備

健康/醫療/看護

Wi-Fi 玩具

可穿戴電子產品

零售&餐飲

智能 POS 應用

智能門

硬件框圖

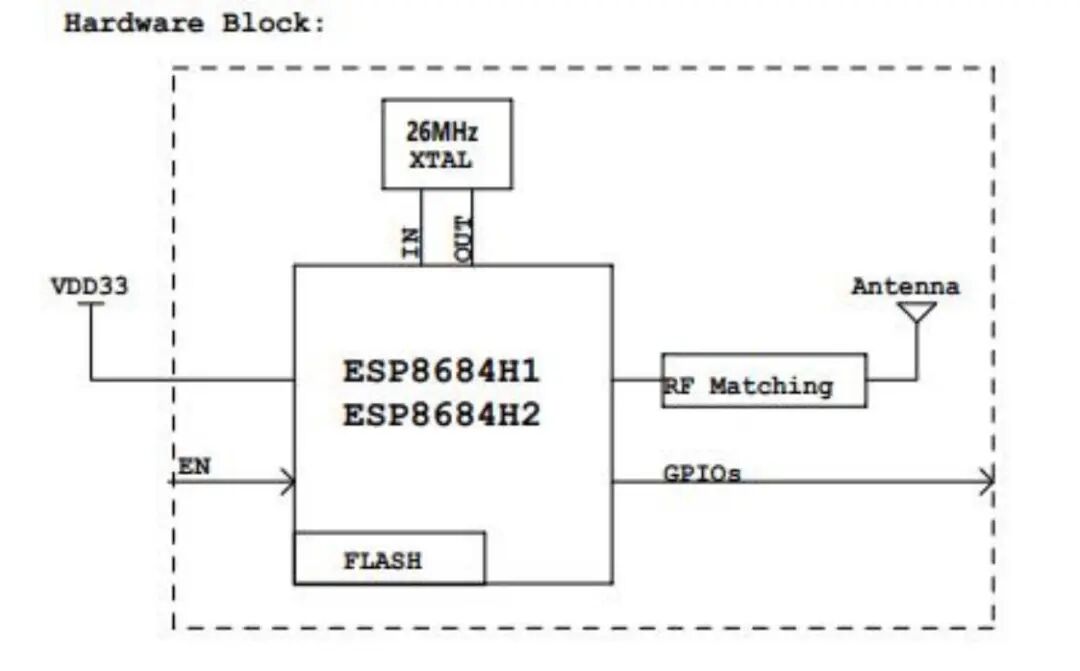

圖 1 硬件框圖

管腳定義

1

管腳布局

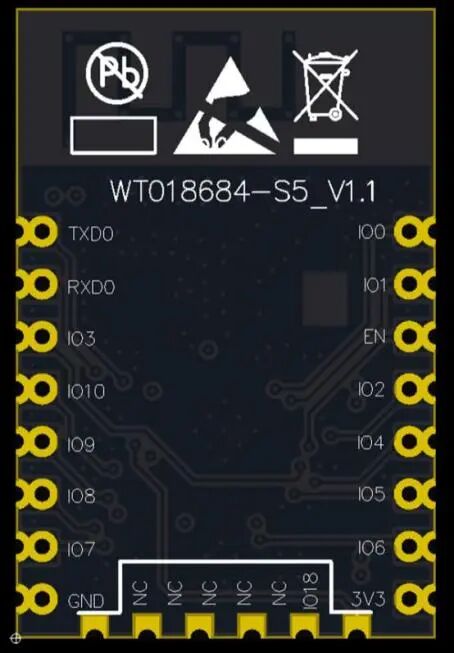

圖 2 管腳布局

2

模組實物圖

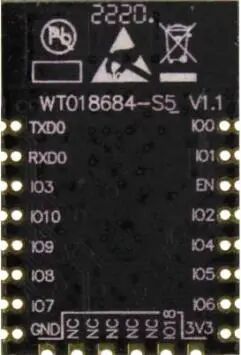

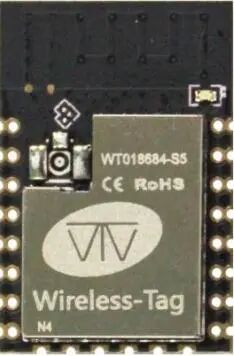

圖 3 WT8684-S5 實物圖

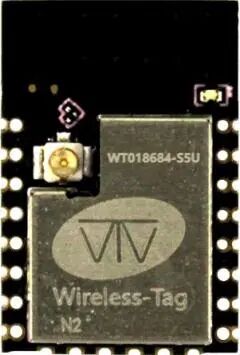

圖 4 WT8684-S5U 實物圖

3

管腳描述

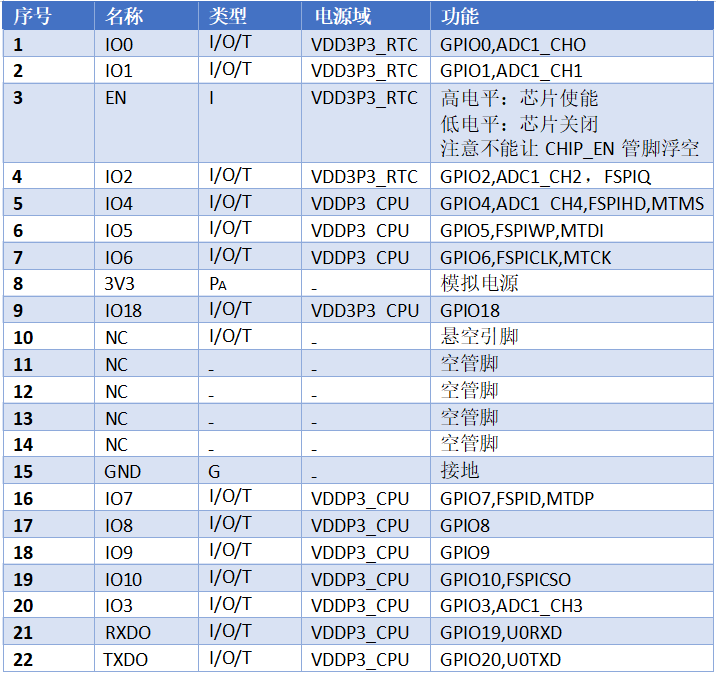

表 1 引腳定義及描述

表 2 出廠默認 AT 指令通信引腳

PA:模擬電源

PD:數字 IO 電源

I:輸入

O:輸出

T：可設置為高阻

本表中管腳功能僅指部分固定設置，可通過 GPIO 矩陣輸入輸出的信號不受本表的限制。

4

Strapping 管腳

ESP8684 系列芯片共有兩個 Strapping 管腳

GPIO8

GPIO9

軟件可以讀取 GPIO_STRAP_REG 寄存器的 GPIO_STRAPPING 字段，獲取 GPIO8 和GPIO9 的值。在芯片的系統復位過程中，Strapping 管腳對自己管腳上的電平采樣并存儲到鎖存器中，鎖存器值為“0 ”或“ 1 ”，并一直保持到芯片掉電或關閉。系統復位有以下幾種：

上電復位

RTC 看門狗復位

欠壓復位

模擬超級看門狗復位

GPIO9 默認連接內部弱上拉，如果該管腳沒有外部連接或者連接的外部線路處于高阻抗?fàn)顟B(tài)，則鎖存值為“ 1 ”。

為改變 Strapping 的值，您可以應用外部下拉或上拉電阻，或者應用主機 MCU的 GPIO 控制 ESP8684 系列芯片上電復位時的 Strapping 管腳電平。

復位放開后，Strapping 管腳和普通管腳功能相同。

配置 Strapping 管腳的詳細啟動模式請參閱表 3。

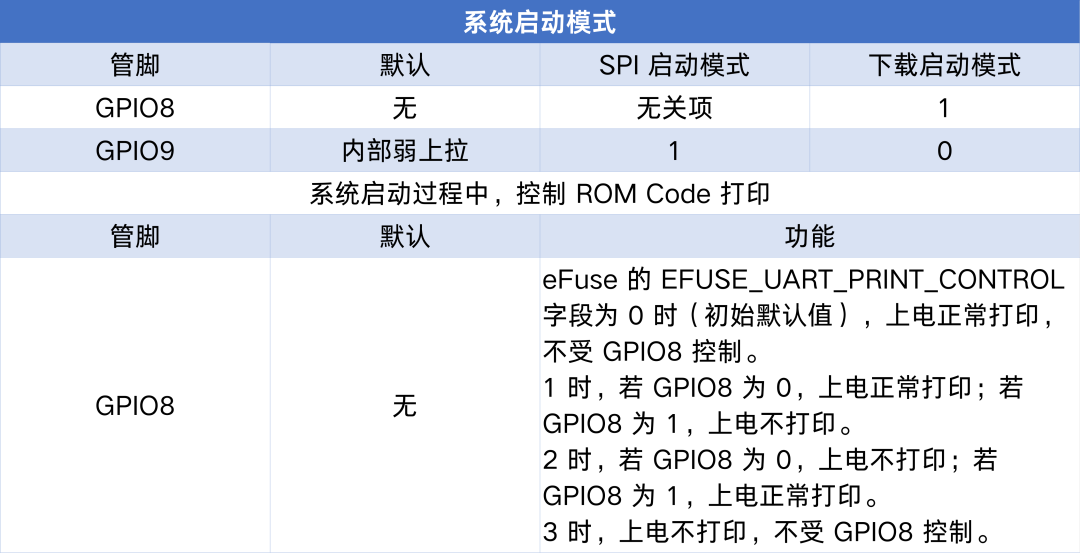

表 3 Strapping 管腳

GPIO8=0 且 GPIO9=0 不可使用。

圖 3 顯示了CHIP_EN 上電前和上電后 Strapping 管腳的建立時間和保持時間，各參數如表 3 所示。

表 4 Strapping 管腳的建立時間和保持時間的參數說明

電氣特性

1

絕對最大額定值

超出絕對最大額定值可能導致器件永久損壞，這只是強調的額定值，不涉及器件的功能性操作。

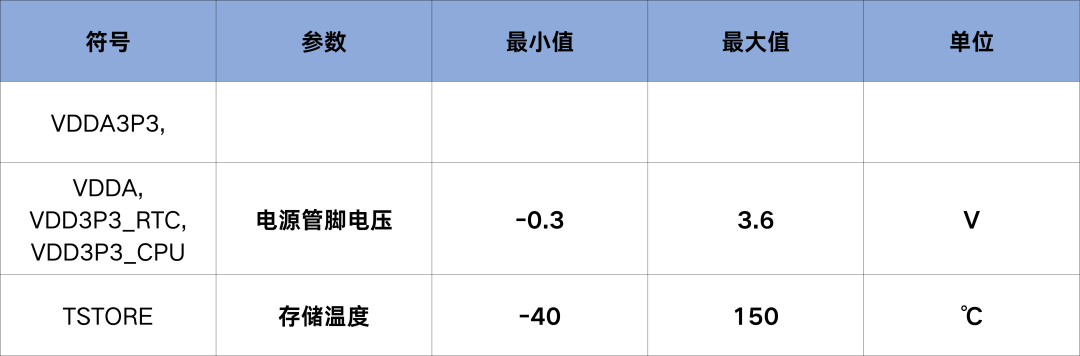

表 5 絕對最大額定值

2

建議工作條件

表 6 建議工作條件

寫 eFuse 時，VDD3P3_CPU 應不超過 3.3v。

使用單電源供電時，輸出電流需要達到 500mA 及以上。

應用說明

1

模組尺寸

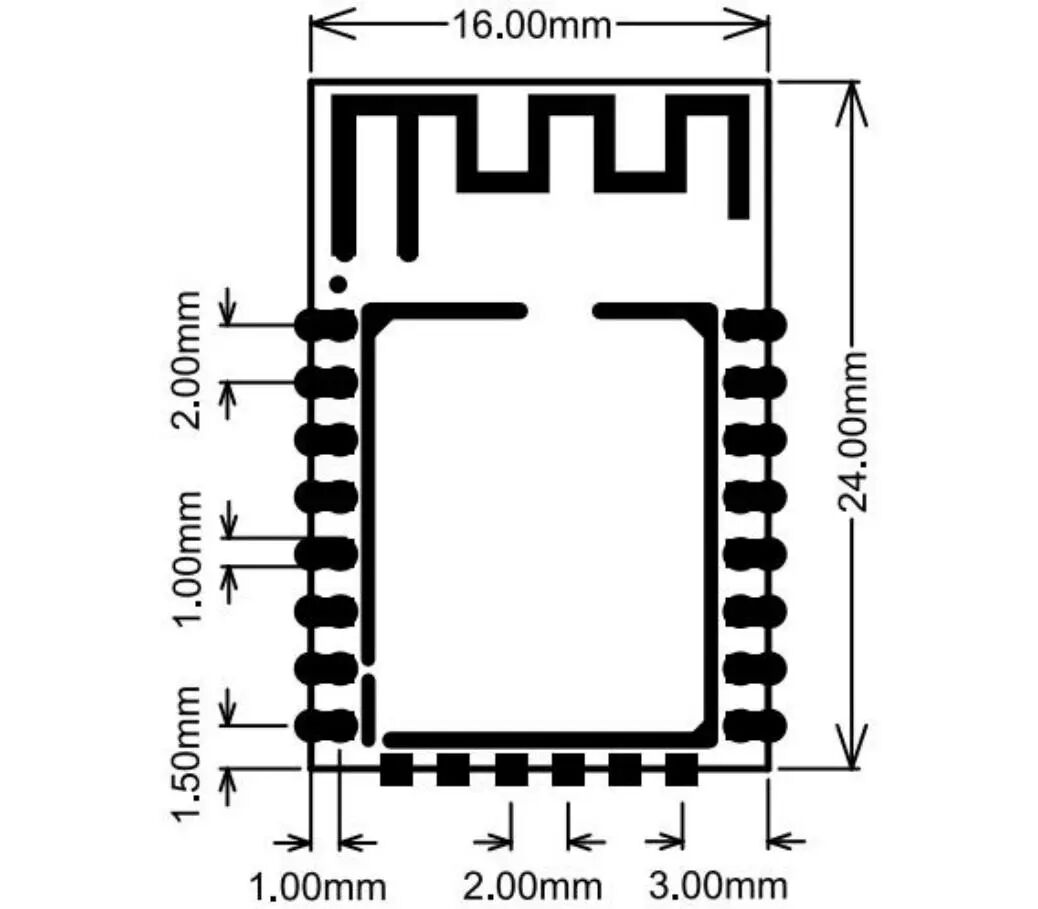

圖 5 模組尺寸（正視圖）

2

回流焊曲線圖

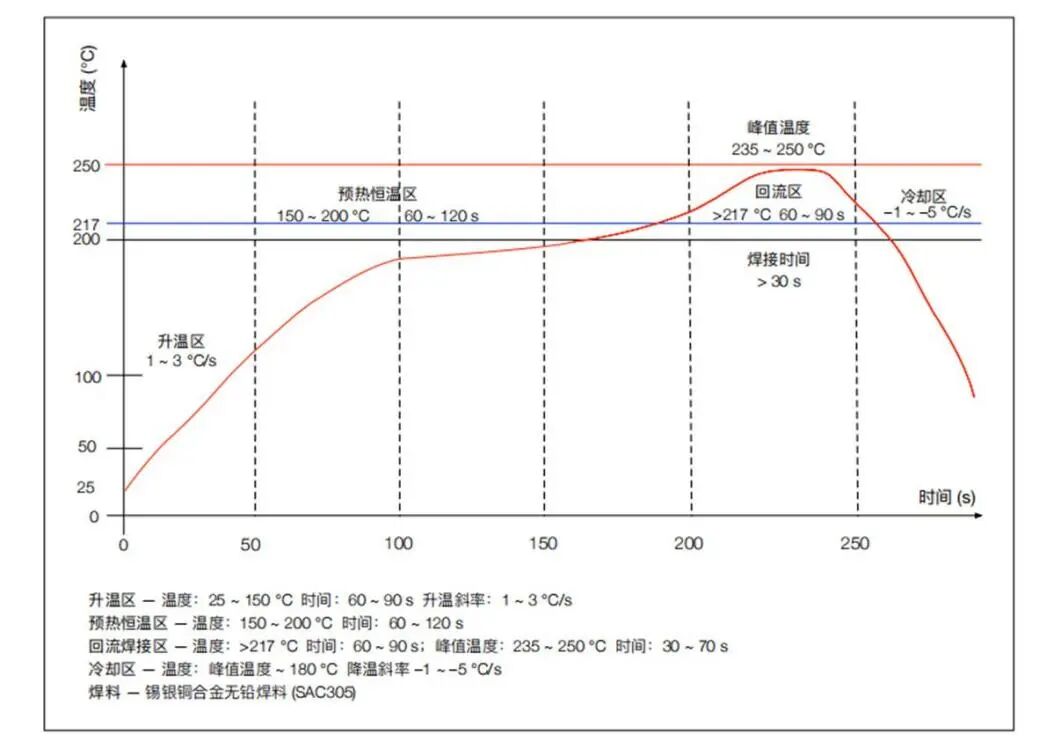

圖 6 回流焊曲線

3

模組原理圖

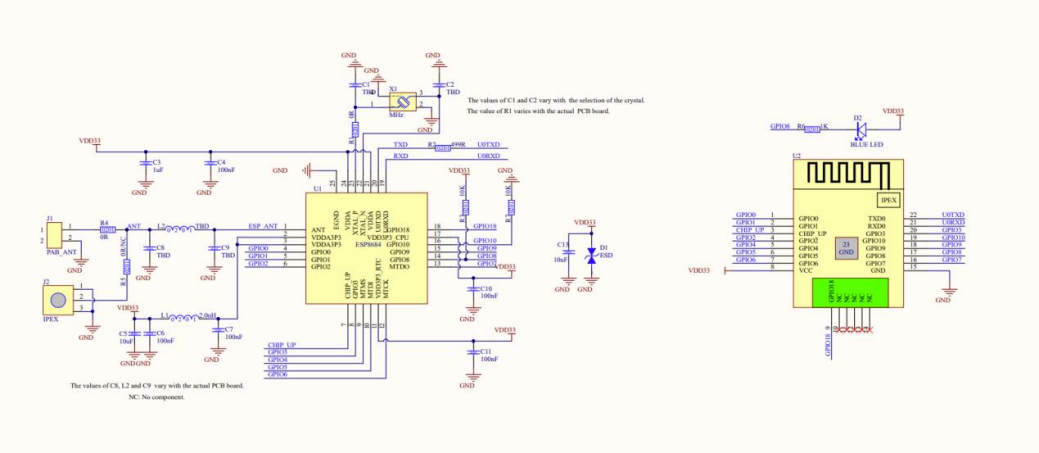

圖 7 模組原理圖

4

外圍設計原理圖

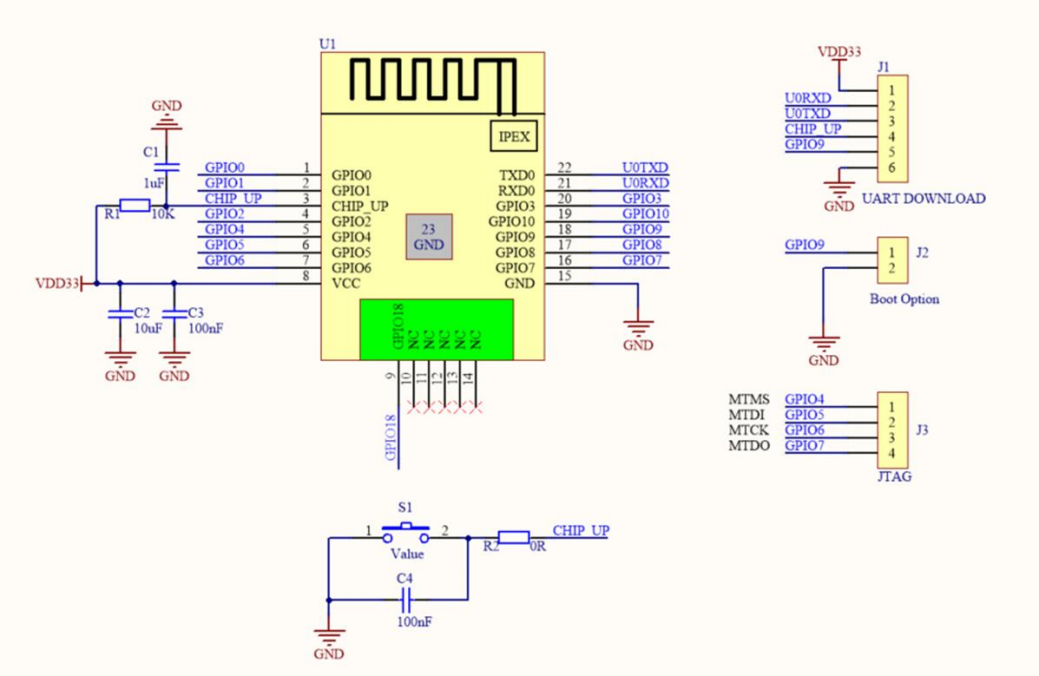

模組與外圍器件（如復位按鈕、JTAG 接口、UART 接口等）連接的應用電路圖。

圖 8 外圍設計原理圖
