ES8389是嵌入式領域廣泛使用的音頻Codec芯片，不少新手調試其驅動時，常遇到“無聲音、卡頓、采樣率不匹配”等問題，卻不知從何下手。其實無論哪種音頻Codec，調試核心永遠是寄存器的配置與讀寫——驅動代碼只是“翻譯官”，真正指揮ES8389干活的，是芯片手冊里那些時鐘、I2S、ADC/DAC相關的寄存器。

本文結合ES8389的實際驅動代碼（Linux內核6.1版本），從“寄存器”根上拆解調試邏輯，從通用方法到芯片專屬實戰，讓新手快速掌握ES8389調試技巧！

一、為什么寄存器是ES8389調試的“靈魂”

和所有音頻Codec一樣，ES8389的工作模式完全由寄存器定義，驅動代碼的核心就是“根據場景往對應寄存器寫正確的值”。新手調試的痛點，往往是不知道“ES8389該看哪些寄存器”“寄存器值是否匹配當前場景”。

1. ES8389核心寄存器分類（對照手冊+驅動代碼）

ES8389的寄存器按功能可分為五類，驅動代碼中已明確映射關鍵寄存器：

寄存器類型	作用	驅動中關鍵寄存器宏定義
時鐘配置類	采樣率、分頻、主時鐘源配置	ES8389_CLK_DIV1_REG04、CLK_MUL_REG05等
I2S/PCM格式類	總線模式、數據位寬、幀格式	ES8389_ADC_REG20、DAC_REG40
ADC/DAC功能類	使能、濾波、音量、復位	ES8389_ADC_EN_REG64、DAC_RESET_REG4D
電源/偏置類	芯片功耗、待機/工作模式切換	ES8389_HPSW_REG69、ANA_CTL1_REG61
路徑/混音類	音頻輸入輸出通路、混音控制	驅動中DAPM路由（OUTL MUX/OUTR MUX）

2. ES8389的寄存器操作方式

Linux驅動中，ES8389并未直接使用ioremap+readl/writel，而是采用更通用的regmap框架（適配I2C/SPI等總線），核心操作函數：

?regmap_write：直接寫寄存器；

?regmap_update_bits：修改寄存器指定位；

?regmap_read：讀寄存器值。

二、ES8389寄存器調試核心步驟（結合實戰代碼）

調試前必須拿到《ES8389數據手冊》，并對照驅動代碼（6.1/es8389.c）梳理寄存器映射關系，以下是新手必掌握的4個核心步驟：

步驟1：定位ES8389核心寄存器（從代碼中找線索）

驅動代碼中已封裝關鍵寄存器的宏定義（如ES8389_CLK_DIV1_REG04對應0x04地址），且通過coeff_div數組固化了“采樣率+主時鐘”對應的寄存器值——這是ES8389調試的核心參考，示例片段：

// 不同mclk+采樣率對應的寄存器配置值struct_coeff_div {u16 fs;   // 分頻系數u32 mclk;  // 主時鐘頻率u32 rate;  // 采樣率u8 Reg0x04; // CLK_DIV1_REG04u8 Reg0x05; // CLK_MUL_REG05// ... 其他寄存器（共23個）};staticconststruct_coeff_div coeff_div[] = {{32,256000,8000,0x00,0x57,0x84,0xD0,0x03,0xC1,0xB0,0x00,0x00,0x1F,0x7F,0xBF,0xC0,0xFF,0x7F,0x01,0x12,0x00,0x09,0x19,0x07},{32,1536000,48000,0x00,0x45,0xA4,0xD0,0x10,0xD1,0x80,0x00,0x00,0x1F,0x7F,0xBF,0xC0,0x7F,0x7F,0x00,0x12,0x00,0x35,0x91,0x28},// ... 更多采樣率-寄存器映射};

步驟2：I2S格式配置（實戰：es8389_set_dai_fmt函數）

ES8389的I2S格式由ADC_REG20和DAC_REG40控制，驅動中通過該函數配置主從模式、幀格式，核心代碼解析：

staticintes8389_set_dai_fmt(structsnd_soc_dai *codec_dai,unsignedintfmt){structes8389_private*es8389 =snd_soc_component_get_drvdata(codec);u8 state =0;// 1. 配置主從模式（MASTER_MODE_REG01）switch(fmt & SND_SOC_DAIFMT_MASTER_MASK) {caseSND_SOC_DAIFMT_CBM_CFM:// Codec為主設備regmap_update_bits(es8389->regmap, ES8389_MASTER_MODE_REG01,ES8389_MASTER_MODE_EN, ES8389_MASTER_MODE_EN);break;caseSND_SOC_DAIFMT_CBS_CFS:// Codec為從設備es8389->mastermode =0;break;}
// 2. 配置I2S幀格式（ADC_REG20/DAC_REG40）switch(fmt & SND_SOC_DAIFMT_FORMAT_MASK) {caseSND_SOC_DAIFMT_I2S:  // I2S格式（最常用）state |= ES8389_DAIFMT_I2S;break;caseSND_SOC_DAIFMT_LEFT_J: // 左對齊state |= ES8389_DAIFMT_LEFT_J;break;// ... 其他格式}// 寫入格式配置到ADC/DAC寄存器regmap_update_bits(es8389->regmap, ES8389_ADC_REG20, ES8389_DAIFMT_MASK, state);regmap_update_bits(es8389->regmap, ES8389_DAC_REG40, ES8389_DAIFMT_MASK, state);return0;}

調試要點：若I2S通信異常，先查MASTER_MODE_REG01的主從位、ADC_REG20的幀格式位是否與CPU端匹配。

步驟3：采樣率/數據位寬配置（實戰：es8389_pcm_hw_params函數）

這是ES8389調試的核心環節——不同采樣率（44.1kHz/48kHz）、位寬（16bit/24bit）對應不同的寄存器配置，驅動中通過get_coeff匹配coeff_div數組，再批量寫入寄存器：

staticintes8389_pcm_hw_params(structsnd_pcm_substream *substream,structsnd_pcm_hw_params *params,structsnd_soc_dai *dai) {structes8389_private *es8389 = snd_soc_component_get_drvdata(codec);intcoeff;u8 state =0;// 1. 配置數據位寬（ADC_REG20/DAC_REG40）switch(params_format(params)){caseSNDRV_PCM_FORMAT_S16_LE:// 16bit小端state |= ES8389_S16_LE;break;caseSNDRV_PCM_FORMAT_S24_LE:// 24bit小端state |= ES8389_S24_LE;break;// ... 其他位寬}regmap_update_bits(es8389->regmap, ES8389_ADC_REG20, ES8389_DATA_LEN_MASK, state);regmap_update_bits(es8389->regmap, ES8389_DAC_REG40, ES8389_DATA_LEN_MASK, state);// 2. 匹配采樣率-主時鐘對應的寄存器配置coeff = get_coeff(es8389->sysclk, params_rate(params));if(coeff >=0) {// 批量寫入時鐘、ADC/DAC相關寄存器regmap_write(es8389->regmap, ES8389_CLK_DIV1_REG04, coeff_div[coeff].Reg0x04);regmap_write(es8389->regmap, ES8389_CLK_MUL_REG05, coeff_div[coeff].Reg0x05);regmap_write(es8389->regmap, ES8389_ADC_REG21, coeff_div[coeff].Reg0x21);regmap_write(es8389->regmap, ES8389_DAC_REG41, coeff_div[coeff].Reg0x41);// ... 其他寄存器寫入}else{dev_warn(codec->dev,"Clock coefficients do not match");// 采樣率不匹配告警}return0;}

調試要點：若聲音變調，先查get_coeff是否匹配到正確的coeff_div項，再驗證CLK_DIV1_REG04/CLK_MUL_REG05的寫入值是否與手冊一致。

步驟4：電源/偏置電平配置（實戰：es8389_set_bias_level函數）

ES8389的工作/待機模式由該函數控制，核心是修改電源、復位、ADC/DAC使能寄存器，代碼解析：

staticintes8389_set_bias_level(structsnd_soc_component *codec,enumsnd_soc_bias_level level) {switch(level) {caseSND_SOC_BIAS_ON:// 工作模式：開啟時鐘、使能ADC、配置電源clk_prepare_enable(es8389->mclk);regmap_update_bits(es8389->regmap, ES8389_HPSW_REG69,0x20,0x20);regmap_write(es8389->regmap, ES8389_ANA_CTL1_REG61,0xD9);// 模擬電源配置regmap_write(es8389->regmap, ES8389_ADC_EN_REG64,0x8F); // 使能ADCregmap_write(es8389->regmap, ES8389_RESET_REG00,0x01);  // 芯片復位usleep_range(70000,72000);break;caseSND_SOC_BIAS_STANDBY:// 待機模式：關閉時鐘、禁用ADC、復位DACregmap_write(es8389->regmap, ES8389_ANA_CTL1_REG61,0x59);regmap_write(es8389->regmap, ES8389_ADC_EN_REG64,0x00);regmap_write(es8389->regmap, ES8389_RESET_REG00,0x3E);clk_disable_unprepare(es8389->mclk);break;// ... 其他模式}return0;}

調試要點：若芯片無響應，先查BIAS_ON階段是否成功開啟時鐘，RESET_REG00是否完成復位，ANA_CTL1_REG61的電源配置是否正確。

三、ES8389常見問題+寄存器級排查（新手高頻踩坑）

結合通用音頻驅動問題和ES8389的芯片特性，整理4類高頻問題的排查思路：

問題1：無聲音輸出（最常見）

現象：驅動加載無報錯，播放音頻但喇叭/耳機無聲音。

寄存器排查步驟：

1.查電源寄存器：HPSW_REG69（電源使能）、ANA_CTL1_REG61（模擬電源）是否為工作模式值；

2.查DAC/ADC使能：ADC_EN_REG64是否為0x8F（使能）、DAC_RESET_REG4D是否完成復位；

3.查I2S配置：DAC_REG40的I2S格式、數據位寬是否與CPU端匹配；

4.查路徑路由：驅動中DAPM路由（OUTL MUX/OUTR MUX）是否指向正確通路（如IF DACL Mixer）；

5.查時鐘配置：CLK_DIV1_REG04/CLK_MUL_REG05是否匹配當前采樣率，主時鐘mclk是否正常。

問題2：聲音卡頓/爆音

現象：聲音斷斷續續，有雜音。

寄存器排查步驟：

1.查中斷/FIFO（若有）：ES8389的FIFO相關寄存器是否有溢出/下溢標志；

2.查時鐘穩定性：OSC_CLK_REG0F（晶振時鐘）配置是否正確，主時鐘mclk是否抖動；

3.查偏置電平：ADC_HPF1_REG24/ADC_HPF2_REG25的濾波配置是否為0x0a（工作模式）；

4.查coeff_div匹配：是否因采樣率/主時鐘不匹配導致時鐘分頻錯誤。

問題3：聲音變調（采樣率不匹配）

現象：44.1kHz音頻播放成48kHz效果，或反之。

寄存器排查步驟：

1.查get_coeff返回值：是否為-1（未匹配到對應coeff_div項）；

2.查CLK_DIV1_REG04/CLK_MUL_REG05：寫入值是否與手冊中“采樣率-分頻系數”對應；

3.查ADC_REG20/DAC_REG40：數據位寬配置是否與播放源一致；

4.查sysclk值：es8389_set_dai_sysclk是否正確設置主時鐘頻率。

問題4：芯片無響應（驅動加載但通信失敗）

現象：regmap_write無報錯，但寄存器讀寫無反饋。

寄存器排查步驟：

1.查復位寄存器：RESET_REG00是否寫入0x01完成復位，復位延時是否足夠；

2.查I2C/SPI通信：ES8389的總線地址是否正確，regmap初始化是否成功；

3.查電源引腳：硬件上VDD/VCCA是否供電，HPSW_REG69是否開啟電源；

4.查主時鐘：mclk是否正常輸出，CLK_OFF1_REG03是否為0xC3（時鐘使能）。

四、ES8389寄存器調試流程

五、ES8389調試專屬小技巧

1.補充寄存器讀回驗證：驅動中僅寫寄存器未讀回，調試時可在regmap_write后加regmap_read，驗證值是否寫入成功；

u8val;regmap_write(es8389->regmap, ES8389_CLK_DIV1_REG04,0x00);regmap_read(es8389->regmap, ES8389_CLK_DIV1_REG04, &val);printk("CLK_DIV1_REG04: 0x%xn",val);// 驗證寫入值

2.鎖定coeff_div匹配：若自定義采樣率，需先確認coeff_div中有對應項，或新增匹配項；

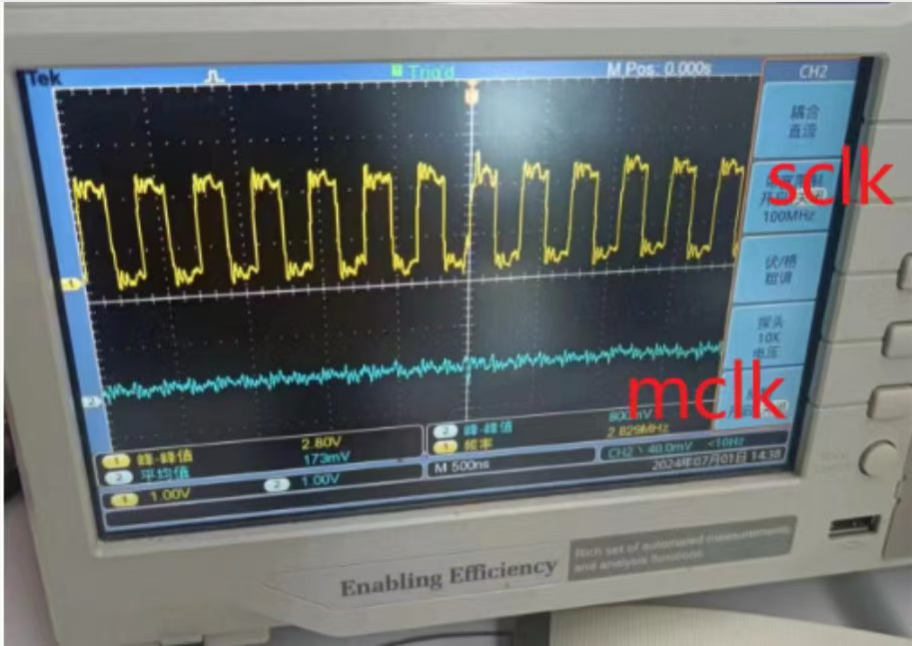

3.示波器測關鍵時鐘：mclk（主時鐘）、BCLK（I2S位時鐘）、LRCK（幀時鐘）是否與配置一致；

4.DAPM路由驗證：驅動中es8389_dapm_routes定義了音頻通路，若通路錯誤會導致無聲音，可通過amixer工具查看通路狀態。

最后

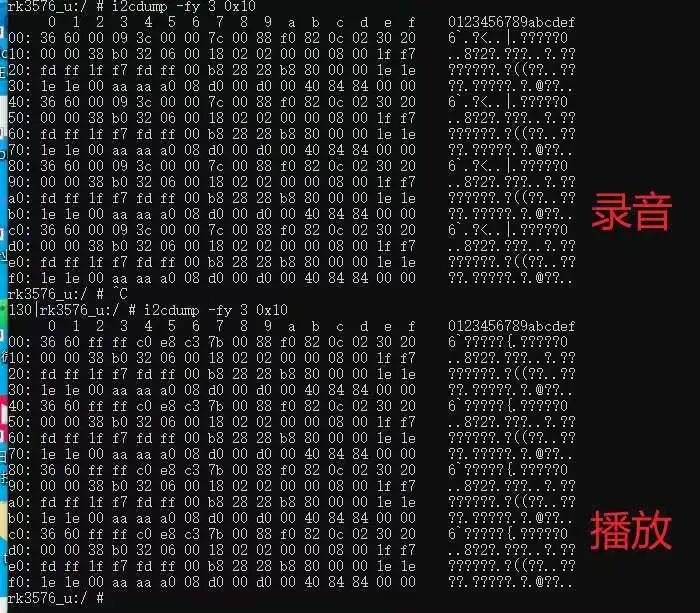

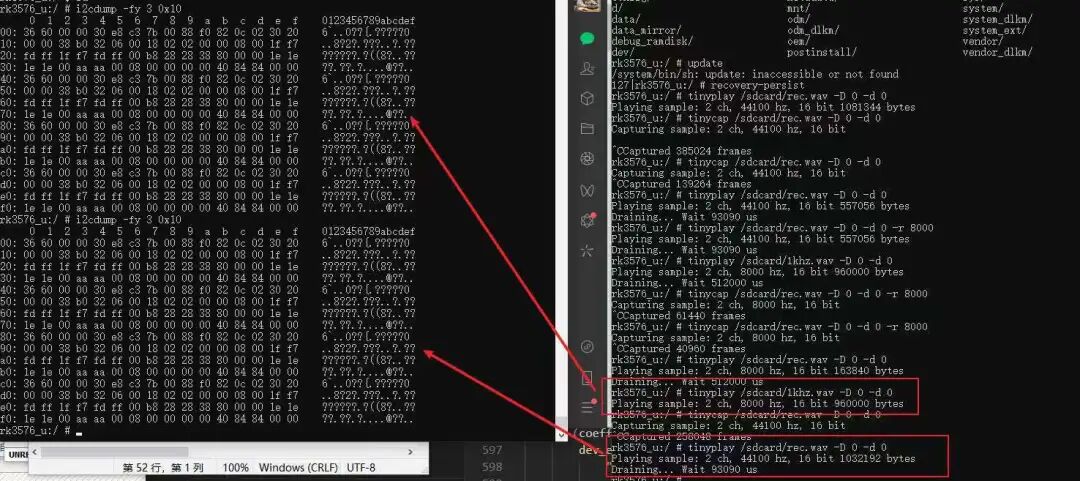

ES8389的調試看似復雜，實則是“通用音頻寄存器邏輯+芯片專屬配置”的結合。新手只要抓住“寄存器”核心，對照手冊梳理coeff_div數組的映射關系，分步驗證時鐘、I2S格式、電源、路徑四大環節，就能快速定位問題?？梢圆榭赐谖恼拢褂胕2c工具可以查看所有寄存器狀態值。

剛開始可能會踩“采樣率不匹配、主從模式錯誤”等坑，但只要多打印寄存器值、多對比手冊、多觀察硬件波形，很快就能形成ES8389的調試思維。

你在ES8389調試中遇到過哪些奇葩問題？評論區聊聊～
