在嵌入式音頻開發中，順芯（Everest）ES8389/ES8390是一款高集成度的音頻Codec芯片，廣泛應用于智能音箱、車載終端、便攜設備等場景。本文基于Linux6.1內核，從驅動架構、寄存器配置、核心函數、數據流走向四個維度，完整拆解ES8389的Linux驅動實現，幫你吃透這款芯片的驅動邏輯。

注意：在講解rk3576系列課程的視頻中有提到es8388已經停產了，目前這個8390是pin對pin替代的，估計也是升級版。

一、驅動整體架構：基于ASoC+I2C框架

ES8389驅動完全遵循Linux音頻子系統的ASoC（ALSA System on Chip）框架設計，同時依托I2C完成芯片寄存器的讀寫交互，整體架構分為三層：

?I2C驅動層：實現芯片與內核的I2C通信，是驅動的基礎載體；

?ASoC Component層：封裝Codec的硬件操作（probe/remove/suspend/resume）、音頻控制（音量/靜音/混音）；

?ASoC DAI層：定義音頻接口（I2S/TDM）、采樣率/格式等參數，是CPU與Codec的音頻數據交互入口。

核心代碼中，es8389_i2c_driver是I2C驅動主體，soc_codec_dev_es8389是ASoC Component驅動，es8389_dai是DAI（Digital Audio Interface）驅動，三者共同構成完整的驅動體系。

二、核心數據結構：驅動的“骨架”

1.私有數據結構體（es8389_private）

驅動通過該結構體管理芯片的運行時狀態，是貫穿整個驅動的核心：

structes8389_private{ structsnd_soc_component*component; // 關聯ASoC組件 structregmap*regmap;        // 寄存器映射（簡化I2C讀寫） structclk*mclk;          // 主時鐘句柄 unsignedintsysclk;         // 系統時鐘頻率 intmastermode;           // 主/從模式標識
  u8 adc_slot;   // ADC TDM時隙  u8 dac_slot;   // DAC TDM時隙 intdmic;     // DMIC使能標識  u8 mclk_src;   // 主時鐘源 enumsnd_soc_bias_levelbias_level; // 功耗偏置等級};

2.時鐘系數結構體（_coeff_div）

ES8389的時鐘配置高度依賴采樣率和主時鐘（MCLK）的匹配，驅動預定義了不同MCLK/采樣率組合下的寄存器配置表：

struct_coeff_div {  u16 fs;     // 采樣率（如8000/16000/48000）  u32 mclk;    // 主時鐘頻率  u32 rate;    // 音頻速率  u8 Reg0x04;   // 時鐘分頻寄存器0x04配置值 // ... 省略其他寄存器配置項  u8 Reg0x19;   // 系統寄存器0x19配置值};

代碼中coeff_div數組包含了8kHz/16kHz/44.1kHz/48kHz等主流采樣率的時鐘參數，get_coeff()函數負責根據實際MCLK和采樣率匹配對應的寄存器配置。

三、關鍵寄存器解析：硬件的“指令集”

ES8389驅動的核心是寄存器操作，按功能可分為5大類，以下結合代碼中的關鍵操作解析：

1.時鐘配置寄存器（0x04-0x0A、0x0F、0x11）

?作用：配置時鐘分頻、倍頻、源選擇，是音頻采樣率匹配的核心；

?關鍵操作：es8389_pcm_hw_params()函數中，根據采樣率匹配coeff_div表后，批量寫入時鐘寄存器：

regmap_write(es8389->regmap, ES8389_CLK_DIV1_REG04, coeff_div[coeff].Reg0x04);regmap_write(es8389->regmap, ES8389_CLK_MUL_REG05, coeff_div[coeff].Reg0x05);// ... 其他時鐘寄存器寫入

2. ADC/DAC核心寄存器（0x20、0x40）

?作用：配置音頻格式（S16_LE/S24_LE/S32_LE）、I2S/TDM模式、靜音等；

?關鍵操作：

?格式配置：hw_params()中根據PCM參數設置數據長度：

switch(params_format(params)){ caseSNDRV_PCM_FORMAT_S16_LE:    state |= ES8389_S16_LE; // 16位小端格式   break; // ... 其他格式配置}regmap_update_bits(es8389->regmap, ES8389_ADC_REG20, ES8389_DATA_LEN_MASK, state);

?靜音控制：es8389_mute()中通過0x20/0x40寄存器的低2位控制ADC/DAC靜音：

regmap_update_bits(es8389->regmap, ES8389_DAC_REG40,0x03,0x03); // 靜音DAC

3.模擬偏置寄存器（0x60-0x63）

?作用：配置模擬電路的偏置電壓、電源模式，是芯片正常工作的基礎；

?關鍵操作：es8389_init()中初始化模擬電路：

regmap_write(es8389->regmap, ES8389_VMID_REG60,0x2A); // 偏置電壓配置regmap_write(es8389->regmap, ES8389_ANA_CTL1_REG61,0xC9); // 模擬控制1

4.混音/路由寄存器（0x2B、0x44、0x31）

?作用：配置ADC/DAC的混音源、通道路由（如左右聲道交換、ADC MUX選擇）；

?關鍵操作：通過DAPM（Dynamic Audio Power Management）控件配置路由，例如：

// 配置ADC MUX選擇AMIC/DMICstaticconststructsoc_enum es8389_dmic_mux_enum =  SOC_VALUE_ENUM_SINGLE(ES8389_DMIC_EN_REG6D,6,3, es8389_dmic_mux_txt, es8389_dmic_mux_values);

5.功耗控制寄存器（0x00、0x10、0x69）

?作用：控制芯片的復位、功耗等級（ON/STANDBY/OFF）；

?關鍵操作：es8389_set_bias_level()中切換功耗狀態：

caseSND_SOC_BIAS_ON: regmap_write(es8389->regmap,ES8389_RESET_REG00,0x01);// 退出復位 regmap_update_bits(es8389->regmap,ES8389_HPSW_REG69,0x20,0x20);// 開啟耳機電源 break;caseSND_SOC_BIAS_STANDBY: regmap_write(es8389->regmap,ES8389_RESET_REG00,0x3E);// 進入待機 break;

四、核心函數分析：驅動的“靈魂”

1. probe函數：驅動初始化入口

es8389_probe()是驅動加載時的核心函數，完成以下關鍵操作：

1.從設備樹讀取配置（mclk-src、adc-slot、dmic-enabled等）；

2.獲取并使能主時鐘（MCLK）；

3.調用es8389_init()完成芯片默認寄存器配置；

4.關聯ASoC組件和私有數據。

2. hw_params函數：音頻參數適配

es8389_pcm_hw_params()在音頻流啟動前被調用，核心邏輯：

1.解析PCM參數（采樣率、格式、通道數）；

2.配置ADC/DAC的數據格式（如S16_LE）；

3.匹配時鐘系數表，寫入時鐘寄存器；

4.完成硬件參數與芯片寄存器的映射。

3. set_bias_level函數：功耗管理

ES8389支持4種功耗等級（OFF/STANDBY/PREPARE/ON），該函數負責切換不同等級：

?ON：芯片全功能運行，開啟模擬電路、時鐘；

?STANDBY：低功耗待機，關閉部分時鐘和模擬電路；

?OFF：深度休眠，僅保留必要的電源。

4. mute函數：靜音控制

es8389_mute()實現ADC/DAC的靜音/取消靜音：

?靜音：設置ADC/DAC寄存器的靜音位；

?取消靜音：清除靜音位，同時恢復ADC使能和時鐘配置。

五、音頻數據流走向：從CPU到耳機/麥克風

ES8389的數據流分為播放（Playback）和采集（Capture）兩條路徑，驅動通過DAPM路由定義了完整的數據流鏈路，以下結合流程圖詳解：

1.播放（Playback）數據流

關鍵節點：

?I2S IN：CPU通過I2S接口發送音頻數據到Codec；

?DACL/DACR：數字音頻解碼為模擬信號；

?OUT MUX：支持左右聲道交換（如DAC2→DAC1）；

?HPOL/HPOR：最終輸出到耳機左/右聲道。

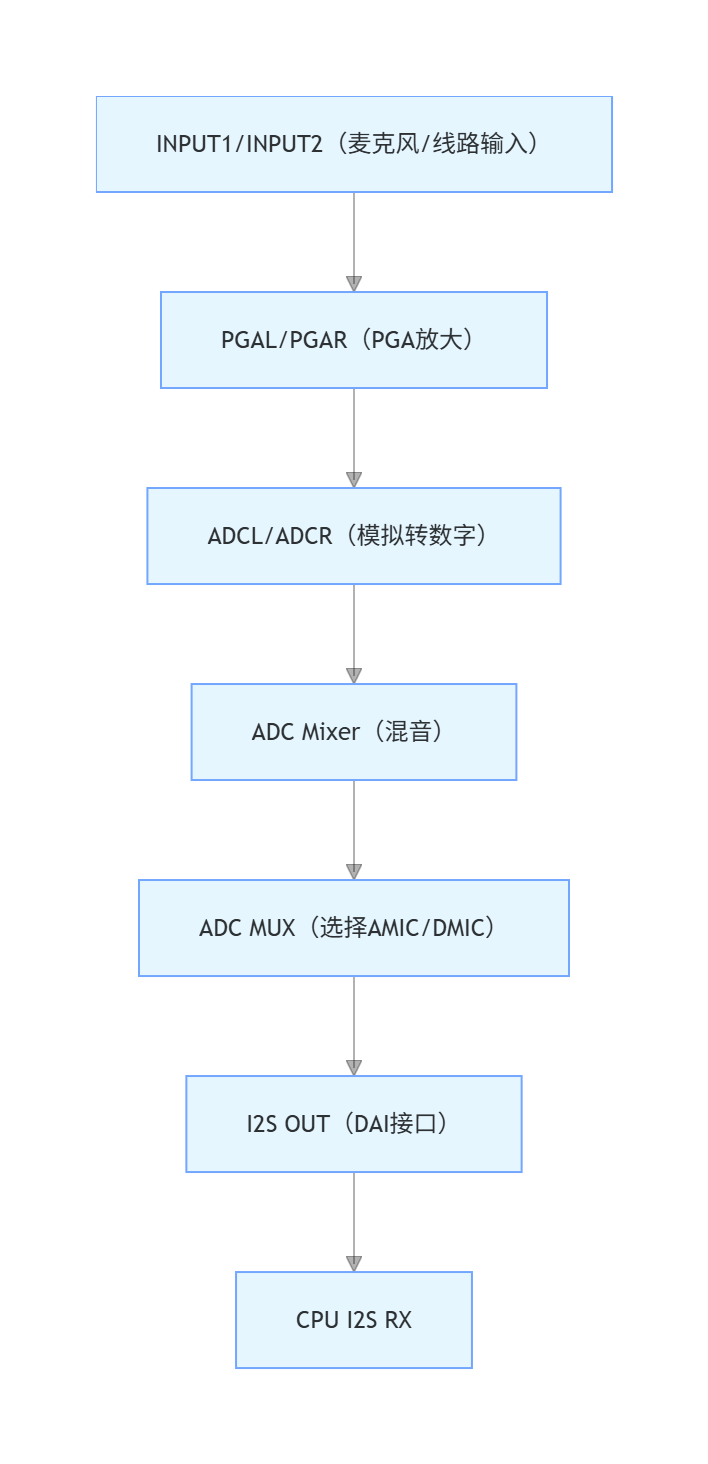

2.采集（Capture）數據流

關鍵節點：

?PGAL/PGAR：模擬信號前置放大（增益可通過寄存器0x72/0x73配置）；

?ADC Mixer：支持DAC信號回灌到ADC（如音頻回環測試）；

?ADC MUX：切換模擬麥克風（AMIC）/數字麥克風（DMIC）；

?I2S OUT：數字音頻數據通過I2S發送到CPU。

六、總結與拓展

核心要點

1.框架依賴：驅動基于ASoC+I2C框架，遵循Linux音頻子系統的標準設計，適配性強；

2.時鐘核心：采樣率匹配的關鍵是coeff_div時鐘表，需確保MCLK與采樣率的匹配；

3.功耗管理：通過bias_level實現不同功耗等級的切換，平衡性能與功耗；

4.路由靈活：DAPM路由支持混音、聲道交換、麥克風類型切換，滿足復雜音頻場景。

適配注意事項

1.設備樹需配置everest,mclk-src（時鐘源）、everest,dmic-enabled（DMIC使能）等屬性；

2.不同硬件平臺的MCLK頻率不同，需確認coeff_div表中是否有匹配的時鐘參數；

3.Linux6.1內核下，ASoC框架的接口無重大變化，適配其他版本（如5.15/6.6）僅需微調寄存器配置。

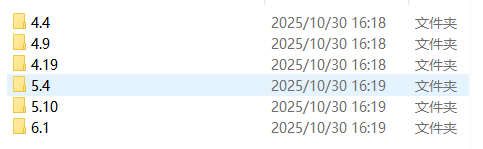

如需獲取相關驅動，請?jiān)u論區留言，需要適配其他Linux內核版本（如4.19/5.10），或定制音頻路由、功耗策略，可私信交流具體的修改方案。

本文從驅動架構到數據流，完整拆解了ES8389音頻Codec的Linux驅動實現，希望能幫助嵌入式開發者快速掌握這款芯片的驅動邏輯，解決實際開發中的音頻適配問題。
