SGM58031是一款低功耗、高精度的16位Σ-Δ型I2C接口ADC芯片，廣泛應用于工業采集、消費電子、醫療設備等場景。在Linux 6.1系統下適配該芯片驅動時，常遇到“iio_trigger_alloc ID錯誤”“remove函數返回值不兼容”“I2C驅動超時”“i2ctool讀取值跳變不真實”“ADC采樣值無變化”等問題。本文結合實戰調試經驗，從芯片基礎特性、Linux 6.1驅動適配、編譯排錯、設備樹配置、驅動節點操作、寄存器讀取、實戰調試維度，系統講解SGM58031的全流程調試方法。

一、SGM58031芯片基礎特性

1.1通道特性

SGM58031支持單端/差分輸入模式，核心輸入通道配置如下：

?差分通道：AIN0(+)-AIN1(-)、AIN0(+)-AIN3(-)、AIN1(+)-AIN3(-)、AIN2(+)-AIN3(-)，適用于高精度小信號采集；

?單端通道：AIN0-GND、AIN1-GND、AIN2-GND、AIN3-GND，參考地為芯片GND；

?輸入范圍：由內部PGA（可編程增益放大器）和參考電壓共同決定，具體見下表。

1.2增益配置（與數據手冊一致）

SGM58031內置可編程增益放大器（PGA），增益檔位由CONFIG寄存器的PGA位段配置，核心檔位與滿量程（FS）對應關系如下（基于內部參考電壓）：

注：模擬輸入電壓不得超過滿量程限制，否則會導致ADC飽和，采樣值固定為±32767。

1.3核心寄存器說明

SGM58031的寄存器地址寬度為8位，數據寬度為16位，核心寄存器功能如下：

二、Linux 6.1驅動適配篇：核心API兼容修改

Linux 6.1內核對IIO子系統的部分API做了調整，SGM58031驅動需針對性修改以適配，核心修改點包含以下兩項：

2.1 iio_trigger_alloc ID參數錯誤修復

問題現象

編譯過程中出現類似報錯：

error: invalid argumenttypeforiio_trigger_alloc, expected deviceidtypebut got xxx

報錯原因是Linux 6.1對devm_iio_trigger_alloc的dev%d參數要求使用iio_device_id(indio_dev)獲取合法設備ID，而非自定義數值。

修復代碼

// 僅修改ID參數，保留原有邏輯data->trig = devm_iio_trigger_alloc(dev,"%s-dev%d",  indio_dev->name,  iio_device_id(indio_dev));

2.2 remove函數返回值調整為void類型

問題現象

編譯時出現返回值不兼容報錯：

error: conflicting typesfor'sgm58031_remove'; have'int(struct i2c_client *)'but expected'void(struct i2c_client *)'

修復代碼

staticvoidsgm58031_remove(struct i2c_client *client){dev_info(&client->dev,"SGM58031 driver unloadedn");}

配套修改：驅動注冊結構體

staticstructi2c_driver sgm58031_driver = {  .driver = {    .name ="sgm58031",    .of_match_table = sgm58031_of_match,  },  .probe = sgm58031_probe,  .remove= sgm58031_remove,// 匹配void類型的remove函數  .id_table = sgm58031_id,};module_i2c_driver(sgm58031_driver);

三、編譯篇：驅動編譯報錯排查與解決

3.1常見編譯報錯類型及解決思路

1.函數指針類型不兼容：incompatible pointer type 'sgm58031_read_raw'

?解決方式：確保回調函數簽名與IIO子系統要求一致。

2.Linux 6.1特有報錯：

?iio_trigger_alloc ID錯誤：使用iio_device_id(indio_dev)替換自定義ID參數；

?remove函數返回值不兼容：將remove函數調整為void類型，無返回值。

四、設備樹篇：I2C與SGM58031配置詳解

4.1 I2C控制器配置（以RK3588的i2c4為例）

&i2c4 {  status ="okay";           pinctrl-names ="default";      pinctrl-0= <&i2c8m2_xfer>;     clock-frequency = <100000>;
  sgm58031@48{    compatible ="sgmicro,sgm58031";     reg = <0x48>;             default-gain = <0>;       // 默認增益1倍（對應±4.096V量程）    status ="okay";           };};

4.2引腳配置（pinctrl）與內部上拉

i2c8m2_xfer: i2c8m2-xfer {  rockchip,pins = , // SCL引腳，開啟內部上拉    <1?RK_PD7?9?&pcfg_pull_up_smt> // SDA引腳，開啟內部上拉  >;};

4.3引腳占用檢查

通過以下命令查看引腳復用狀態，確認I2C引腳未被其他外設占用：

cat/sys/kernel/debug/gpiocat/sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins

五、驅動節點操作與配置（sysfs接口）

SGM58031驅動適配Linux IIO子系統后，所有配置和采樣操作均可通過/sys/bus/iio/devices/iio:device1/下的sysfs節點完成，以下是核心節點的操作方法：

5.1查看設備基本信息

# 進入設備目錄cd/sys/bus/iio/devices/iio:device1/# 查看設備名稱（確認驅動匹配成功）catname# 輸出：sgm58031

5.2讀取ADC采樣原始值

SGM58031提供4個差分通道和4個單端通道的原始采樣值，讀取方式如下：

# 讀取差分通道0（AIN0-AIN1）原始值catin_voltage0-voltage1_raw# 讀取單端通道0（AIN0-GND）原始值catin_voltage4_raw# 讀取單端通道1（AIN1-GND）原始值catin_voltage5_raw# 讀取單端通道2（AIN2-GND）原始值catin_voltage6_raw# 讀取單端通道3（AIN3-GND）原始值catin_voltage7_raw

注：原始值為16位有符號整數，需結合增益換算為實際電壓。

5.3配置增益（量程）

增益決定ADC的輸入量程，操作方式如下：

# 查看支持的增益值（僅可寫入這些值）catin_voltage_scale_available# 輸出：6144 4096 2048 1024 512 256（對應PGA設置2/3、1、2、4、8、16）# 配置單端通道0（AIN0-GND）的增益為±4.096V（對應值4096）echo4096 > in_voltage4_scale# 驗證配置結果catin_voltage4_scale# 輸出：4.096000000（驅動自動換算為mV/LSB）

注：所有通道的增益配置是全局生效的，修改任意通道的scale節點，所有通道的量程都會同步更新。

5.4設置采樣率

采樣率決定ADC的轉換速度，操作方式如下：

# 查看支持的采樣率catsampling_frequency_available# 輸出：6 12 25 50 100 200 400 800 960（單位：SPS）# 設置采樣率為100SPSecho100 > sampling_frequency# 驗證配置結果catsampling_frequency# 輸出：100

5.5配置比較器功能

比較器用于觸發中斷，當采樣值超出閾值時觸發，操作方式如下：

# 設置比較器低閾值（十進制16位值）echo128> comp_low_thresh# 設置比較器高閾值（十進制16位值）echo256> comp_high_thresh# 配置比較器觸發隊列（0=1次超閾值觸發，1=2次，2=4次，3=禁用）echo0> comp_queue

5.6設置轉換模式與特殊功能

# 設置轉換模式：0=連續轉換，1=單次轉換echo0> conv_mode# 配置外部參考電壓：0=內部參考，1=外部參考（需硬件支持）echo0> ext_ref# 配置斷線檢測（Burnout）：0=關閉，1=開啟（用于檢測傳感器斷線）echo0> burnout# 配置I2C總線泄漏阻斷：0=關閉，1=開啟（提升總線穩定性）echo0> bus_leakage

六、寄存器篇：精準讀?。▋?nèi)核打印vs i2ctool）

6.1 i2ctool讀取寄存器值跳變、不真實的核心原因

核心原因是SGM58031單個寄存器地址存儲16位數據，但i2ctool默認按8位讀取，拆分讀取過程中易獲取無效值；輔助原因是i2ctool無鎖保護，與驅動并發讀寫時會讀取到“半寫”狀態的值，進一步加劇數值跳變。

6.2解決方案：內核驅動中打印寄存器值

6.2.1內核讀取函數（集成Linux 6.1適配，保留原有邏輯）

int readreg(struct iio_dev *indio_dev){  intval;  struct sgm58031_data *data= iio_priv(indio_dev);  u16 read_config = regmap_read(data->regmap, SGM58031_REG_CONFIG, &val);if(read_config client->dev,"Failed to read config: %dn", read_config);returnread_config;}  printk("xsc config: 0x%02xn",val);  read_config = regmap_read(data->regmap,2, &val);if(read_config client->dev,"Failed to read config: %dn", read_config);returnread_config;}  printk("xsc 2: 0x%02xn",val);  read_config = regmap_read(data->regmap,3, &val);if(read_config client->dev,"Failed to read config: %dn", read_config);returnread_config;}  printk("xsc 3: 0x%02xn",val);  read_config = regmap_read(data->regmap,4, &val);if(read_config client->dev,"Failed to read config: %dn", read_config);returnread_config;}  printk("xsc 4: 0x%02xn",val);  read_config = regmap_read(data->regmap,5, &val);if(read_config client->dev,"Failed to read config: %dn", read_config);returnread_config;}  printk("xsc 5: 0x%02xn",val);  read_config = regmap_read(data->regmap,0, &val);if(read_config client->dev,"Failed to read config: %dn", read_config);returnread_config;}  printk("xsc 0: 0x%02xn",val); return0;}// probe函數中集成Linux 6.1的trigger修復static int sgm58031_probe(struct i2c_client *client,            conststruct i2c_device_id *id){ // 原有probe邏輯  struct iio_dev *indio_dev = devm_iio_device_alloc(&client->dev, sizeof(struct sgm58031_data));  struct sgm58031_data *data= iio_priv(indio_dev);
 // Linux 6.1 trigger修復 data->trig = devm_iio_trigger_alloc(&client->dev,"%s-dev%d",                    indio_dev->name,                    iio_device_id(indio_dev)); // 調用寄存器讀取函數  readreg(indio_dev); // 后續邏輯 return0;}// void類型remove函數static void sgm58031_remove(struct i2c_client *client){dev_info(&client->dev,"SGM58031 driver unloadedn");}

6.2.2查看內核打印日志

通過以下命令查看寄存器打印結果：

dmesg-w | grep"xsc"

輸出示例：

[ 650.016361]xsc config:0x4298[ 650.016400] xsc2:0x8000[ 650.016409] xsc3:0x7fff[ 650.016415] xsc4:0x00[ 650.016422] xsc5:0x80

6.3 i2ctool與內核打印的核心對比

七、調試篇：從現象到根因（實戰案例）

7.1案例1：I2C驅動超時

核心原因與解決方式

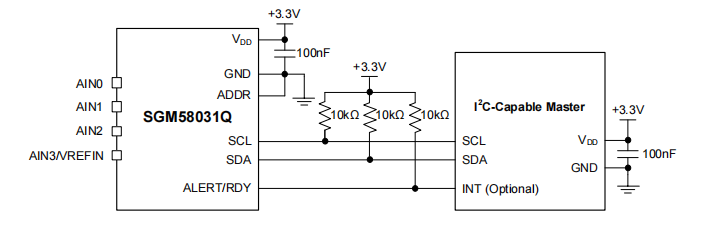

1.外部無上拉電阻：在SDA、SCL引腳各添加4.7kΩ上拉電阻，連接至3.3V電源；

2.內部上拉未配置：在設備樹pinctrl節點中配置&pcfg_pull_up_smt屬性；

3.引腳占用：檢查設備樹中其他節點的pinctrl配置，修改或禁用占用I2C引腳的節點。

7.2案例2：i2ctool讀取值跳變

核心原因：SGM58031單個地址存儲16位值，i2ctool默認按8位讀取，拆分讀取易獲取無效值；

解決方案：使用內核函數readreg讀取寄存器值，通過regmap_read獲取完整16位值，避免數值跳變問題。

7.3案例3：ADC采樣值始終無變化

現象

驅動加載正常、I2C通訊無異常，但改變輸入電壓后，CONV_REG（0x00）的采樣值始終固定，無任何變化。

排查過程

1.寄存器配置核查：讀取CONFIG_REG確認通道選擇、增益、轉換模式（連續模式）配置正確；

2.時序分析：通過邏輯分析儀抓取I2C時序，確認寄存器讀寫時序、ADC轉換時序符合數據手冊要求；

3.硬件核查：最終發現ADC輸入引腳未有效連接待測電壓（焊接虛焊/杜邦線接觸不良），導致ADC輸入端無電平變化，采樣值固定。

解決方式

1.檢查ADC輸入引腳焊接狀態，重新焊接確保接觸良好；

2.確認待測電壓源正常輸出，且通過合適的限流/分壓電路連接至ADC輸入引腳；

3.驗證：調整待測電壓，讀取CONV_REG值隨電壓變化，確認問題解決。

注意事項

ADC采樣值無變化是調試中高頻問題，優先排查硬件連接（輸入引腳、參考電壓、GND），再核查寄存器配置和時序，避免過度聚焦軟件問題而忽略基礎硬件故障。

八、避坑指南：高頻錯誤總結

1.Linux 6.1適配：

?iio_trigger_alloc：采用iio_device_id(indio_dev)獲取合法設備ID；

?remove函數：調整為void類型，無返回值。

2.I2C超時：按“外部上拉電阻→內部上拉配置→引腳占用”的順序排查解決。

3.寄存器讀取：放棄i2ctool裸操作，使用readreg函數讀取，保證數據準確性。

4.設備樹配置：確保I2C控制器、設備節點的status屬性均配置為"okay"，引腳配置與硬件實際接線一致。

5.ADC采樣值無變化：優先核查輸入引腳硬件連接，再排查寄存器配置和時序。

6.增益配置：嚴格遵循數據手冊的PGA Setting與滿量程對應關系，避免因量程不匹配導致采樣飽和或精度不足。

7.sysfs操作：增益配置需寫入in_voltage_scale_available中的合法值，采樣率需匹配支持的SPS檔位，避免配置不生效。

九、總結

SGM58031在Linux 6.1下的調試核心要點為：

1.內核API適配：僅修改iio_trigger_alloc參數和remove函數返回值，保留驅動核心邏輯；

2.硬件基礎：掌握芯片通道、增益、寄存器特性，為調試提供理論依據；

3.驅動操作：通過sysfs節點完成采樣讀取、增益配置、采樣率設置等操作，無需修改內核代碼；

4.故障排查：按“硬件連接→I2C通訊→寄存器配置→軟件邏輯”的順序排查，優先解決基礎硬件問題；

5.寄存器讀?。和ㄟ^內核驅動內的regmap_read接口讀取，規避i2ctool的8位讀取缺陷。

該調試思路可遷移至其他16位寄存器架構的I2C外設，為同類ADC芯片的驅動適配和調試提供參考。
