在新能源領域，風電和光伏系統作為清潔能源的核心代表，已廣泛應用于電力生產。但這些系統往往安裝在空曠或高空環境中，容易遭受雷擊威脅，導致設備損壞、停機或安全隱患。根據相關統計，雷擊是造成風電和光伏系統故障的主要原因之一。為確保系統穩定運行，防雷工程的安裝部署至關重要，同時選擇合適的浪涌保護器（SPD）也能有效緩解感應雷和操作過電壓的影響。地凱防雷結合國家標準，探討風電和光伏系統的防雷方案，并提供SPD選型建議。

地凱防雷風電防雷工程的安裝部署方案

風電系統的防雷設計需考慮機組的高聳結構和復雜電氣系統，主要遵循GB/T 33589-2017《風力發電機組防雷技術規范》和IEC 61400-24標準。這些規范強調分級防護，結合直擊雷、感應雷和接地保護。

首先，部署直擊雷防護。風電機組的葉片、機艙和塔筒是雷擊高發區。安裝時，應在葉片尖端嵌入金屬導體作為接閃器，連接至機艙內部的防雷導線。機艙頂部可加裝避雷針或避雷帶，確保覆蓋半徑符合GB 50057-2010《建筑物防雷設計規范》中的滾動球法計算，即避雷針高度h滿足r = h + √(2Rh - h2)，其中R為保護半徑。塔筒采用鋼結構時，可利用其作為引下線，但需確保接地電阻不超過4Ω。

其次，感應雷防護通過劃分防雷區（LPZ）實現。LPZ 0A區為外部暴露區，LPZ 1區為機艙內部，LPZ 2區為控制柜等敏感區域。在部署中，電氣設備安裝于LPZ 1或更高區，使用屏蔽電纜減少電磁干擾。集電線路和控制系統需配備浪涌保護器，安裝位置靠近設備入口端。

接地系統是核心。風電場接地網采用水平接地極和垂直接地極結合，材料選用鍍鋅鋼，接地電阻按DL/T 621-1997標準不超過1Ω。在海上升壓站，接地可利用海水作為輔助介質。安裝過程包括土建準備、設備吊裝和調試：先鋪設接地網，再安裝風機組件，最后進行等電位連接測試，確保所有金屬部件（如軸承、發電機外殼）通過銅導線連接至接地網。

實際工程中，如陸上風電場，施工分階段進行：基礎澆筑時預埋接地極，機組吊裝后連接防雷導線。調試時，使用雷電流測量線圈（如DEHNdetect系統）監測參數，確保雷電流峰值不超過設計值（通常200kA）。職業健康安全要求佩戴絕緣裝備，避免高空作業風險。

風電防雷,新能源防雷,風電浪涌保護器 風電防雷,新能源防雷,風電浪涌保護器 風電防雷,新能源防雷,風電浪涌保護器

地凱科技光伏新能源防雷工程的安裝部署方案

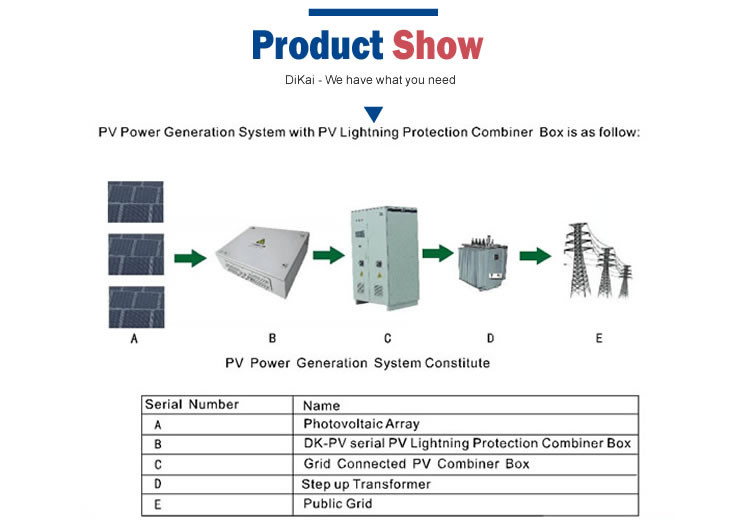

光伏系統防雷工程針對地面或建筑安裝型，參考GB/T 32512-2016《光伏發電站防雷技術要求》和DL/T 1364-2014《光伏電站防雷技術規程》。這些標準將系統分為陣列區、匯流區和逆變區，強調綜合防護。

直擊雷防護從組件開始。光伏陣列外圍安裝避雷針，高度根據陣列面積計算，確保保護角不超過45°。組件金屬邊框需接地，非金屬支架時用引下線連接。匯流箱和逆變器安裝在室內或防護箱中，避免直接暴露。升壓站防雷設計按GB 50057執行，采用避雷帶覆蓋建筑頂部。

感應雷防護強調分級。光伏系統分為L(zhǎng)PZ 0B（陣列區）和LPZ 1（設備區）。電纜敷設使用金屬管屏蔽，直流側電纜長度控制在50m以?xún)?nèi)。防雷措施包括在匯流箱輸入輸出端安裝SPD，保護直流電壓波動。

接地系統設計統一。陣列區接地網采用網格狀，間距不大于10m×10m，接地電阻不超過4Ω（GB 50065-2011《交流電氣裝置的接地設計規范》）。組件邊框通過PE線連接接地排，逆變器和配電柜接地采用銅排，確保連接電阻小于4Ω。安裝時，先復核屋頂或地面荷載（如GB 50068-2018標準），然后固定支架、組件和電氣設備。驗收包括防雷檢測：檢查接閃器高度、接地電阻和等電位連接。

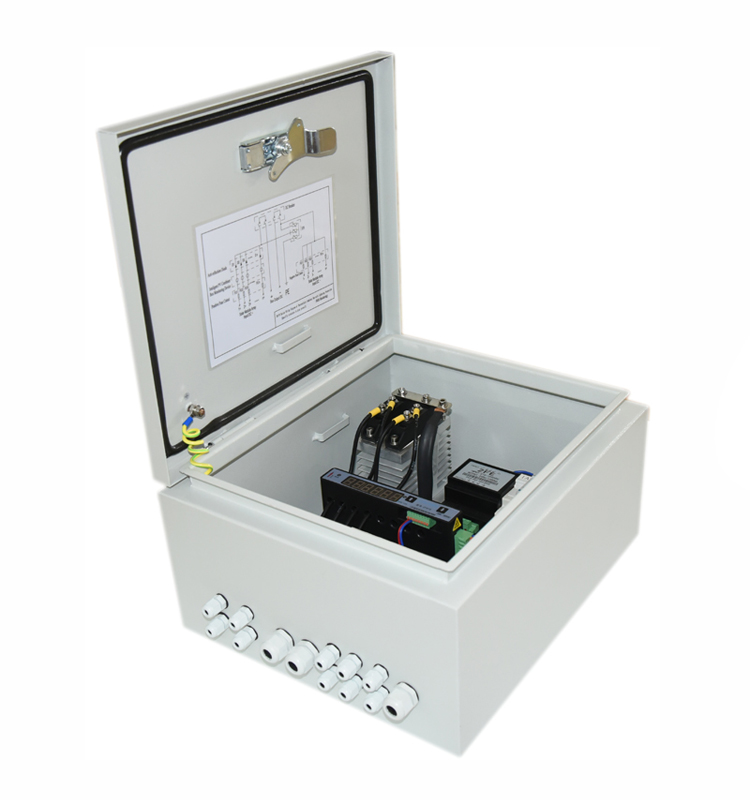

例如，在大型地面電站，方案包括正負極1500V保險絲和二級防雷器，IP65防護等級適應戶外。施工工藝控制要點有55條，如組件安裝時檢查絕緣，電纜封堵避免水汽入侵。儲能結合的光儲系統需額外考慮電池室的防雷分區。

地凱防雷風電和光伏系統浪涌保護器的選擇

浪涌保護器是防感應雷的關鍵，選擇需符合GB/T 18802.32-2021《用于光伏系統的電涌保護器選擇和使用導則》和GB 50057。SPD分T1（I類）和T2（II類）試驗級別，前者用于直擊雷區，后者用于感應雷。

關鍵參數包括：

最大持續工作電壓（Uc）：風電和光伏直流側Uc ≥ 系統電壓（如光伏1500V系統Uc ≥ 1500V），交流側TN系統Uc ≥ 275V。

電壓保護水平（Up）：Up ≤ 被保護設備耐沖擊電壓Uw的80%，如電子設備Up ≤ 1.5kV。值越低保護越好，但需平衡Uc限制。

放電電流：T1級Iimp ≥ 5kA（直流）或12.5kA（交流，每模式）；T2級In ≥ 15kA（8/20μs波形），Imax ≥ 40kA。風電場高雷區可選Imax 100kA。

選型原則：風電系統，直流側SPD安裝于機艙發電機端，交流側于升壓站；光伏，直流側于匯流箱（T2級，UcPv ≥ 直流電壓），交流側于逆變器輸出（T1/T2結合）。保護模式：光伏常用2P或3P，風電視TN-S系統選4P。響應時間 < 25ns，殘壓Uc < 設備耐壓。

例如，光伏逆變器直流側選II類SPD，Iimp 5kA，Up 2.5kV；風電集電線路選I類SPD，Imax 50kA。安裝時SPD并聯接入，串聯熔斷器作為后備保護。定期檢測熱穩定性和劣化狀態，確保符合IEC 61643-11。
