無需更換PLC！讓西門子S7-1200輕松驅動匯川EtherCAT伺服

一、應用背景

在實際自動化項目中，常遇到控制器與驅動器協議不匹配的問題。例如，用戶采用 西門子 S7-1200 PLC 作為主控（僅支持 Profinet），但希望驅動高性能 匯川 SV660 伺服系統（原生支持 EtherCAT）。由于 S7-1200 無法直接作為 EtherCAT 主站，需借助協議轉換設備。

穩聯技術推出的 Profinet 從站轉 EtherCAT 協議網關，專為“Profinet 從站 + EtherCAT 主站”場景設計，可將 S7-1200 的 Profinet 指令透明映射至 EtherCAT 網絡，從而實現對匯川 SV660 伺服的實時控制。

本文將詳細介紹如何通過西門子 TIA Portal（博途） 完成該系統的組態與調試。

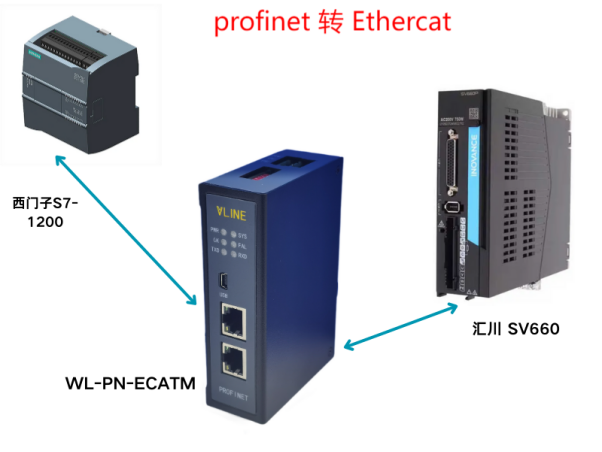

二、系統拓撲

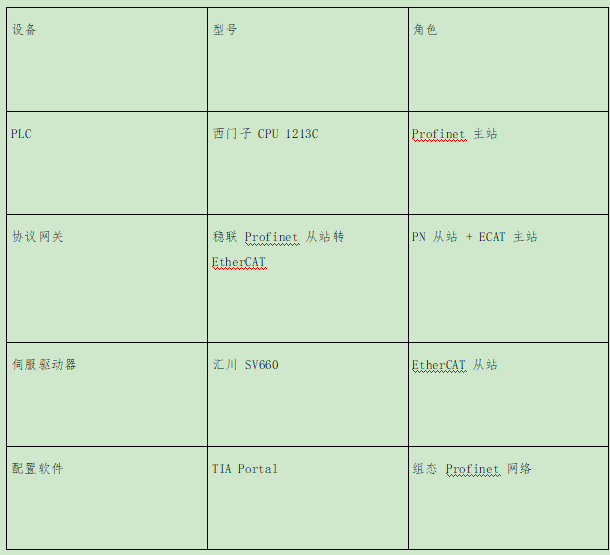

三、現場設備

注意前提條件：

匯川伺服已正確接線并上電，撥碼開關設置為 EtherCAT 模式（通常為默認）；

網關固件為最新版本；

已從穩聯獲取 Profinet 從站轉 EtherCAT 的 GSDML 文件。

四、配置步驟

步驟 1：安裝 GSD 文件到 TIA Portal

從穩聯技術支持或官網下載 Profinet 從站轉 EtherCAT 的 GSDML 文件。

打開 TIA Portal → 菜單欄【選項】→【支持包】→【安裝 GSD 文件】。

選擇下載的文件，點擊“安裝”。

安裝完成后重啟 TIA Portal，確保設備庫更新。

步驟 2：在 TIA Portal 中組態 Profinet 網絡

創建新項目，添加 S7-1200 CPU 。

進入【網絡視圖】，從右側硬件目錄依次展開：?
其他現場設備 → PROFINET IO → Gateway → PN-ECAT。

將 PN-ECAT 拖拽至網絡視圖，連接到 S7-1200 的 PN 接口。

為網關分配 設備名稱（如 PN-ECAT）和 IP 地址（如 192.168.20.18，需與網關實際 IP 一致）。

雙擊網關設備，進入【設備視圖】，配置輸入/輸出過程數據長度：

輸入（Inputs）：用于接收 SV660N 的反饋數據（如狀態字、實際位置），建議 ≥ 8 字節；

輸出（Outputs）：用于發送控制命令（如控制字、目標位置），建議 ≥ 8 字節。

示例：配置為 32 字節輸入 + 32 字節輸出。

步驟 3：配置穩聯技術 WL-PN-ECATM 網關 Profinet 從站轉 EtherCAT 主站功能

用網線連接 PC 與網關的配置網口。

在 EtherCAT Manager 中進行配置：

添加 PN2ECAT 設備；

填寫與實際設備相同的 IP 地址和名稱 ；

添加從站匯川伺服設備；

在過程數據中選擇需要用到的讀取命令

生成后在操作欄中依次點取連接，搜索，選擇以太網，開始搜索。

選擇正確的IP地址連接后，點擊預運行，運行進行下載。

保存配置并重啟網關。

步驟 4：下載與在線調試

在 TIA Portal 中編譯硬件組態，將 PLC 程序和 PN 配置下載至 S7-1200。

在【在線與診斷】中查看 WL-PN-ECATM 狀態，確認顯示“運行”且無故障。

使用【監控表】發送命令，觀察伺服是否執行。

五、常見問題排查

六、總結

通過穩聯 Profinet 從站轉 EtherCAT 網關，成功實現了西門子 S7-1200（Profinet 主站） 對 匯川 SV660（EtherCAT 從站） 的閉環控制。該方案無需更換現有 PLC，即可接入高性 EtherCAT 伺服系統，兼具部署簡便、實時性強、成本可控等優勢，適用于包裝、鋰電、3C 自動化等對運動控制有較高要求的場景。

希望這篇配置指南對您的項目有所幫助！如需進一步擴展，歡迎聯系穩聯技術有限公司。
