tFUS治療腫瘤的機理概述

經顱聚焦超聲治療腦腫瘤的核心機理在于利用超聲波的能量，通過非熱效應（主要是機械效應和空化效應）對腫瘤細胞及其微環境進行調控，而非依賴傳統高熱能消融。其基本過程為：體外換能器發出的超聲波，穿透顱骨后聚焦于顱內特定腫瘤區域。如圖1所示，這是一個簡化的tFUS模擬示意圖，描繪了超聲波束從換能器發出，穿過顱骨并匯聚于大腦深部海馬區腫瘤靶點的過程。低強度聚焦超聲能夠增加細胞膜和組織通透性，破壞腫瘤滋養血管，誘導腫瘤細胞凋亡，并可能通過調控與腫瘤生長相關的異常神經元網絡活性來抑制腫瘤增殖。

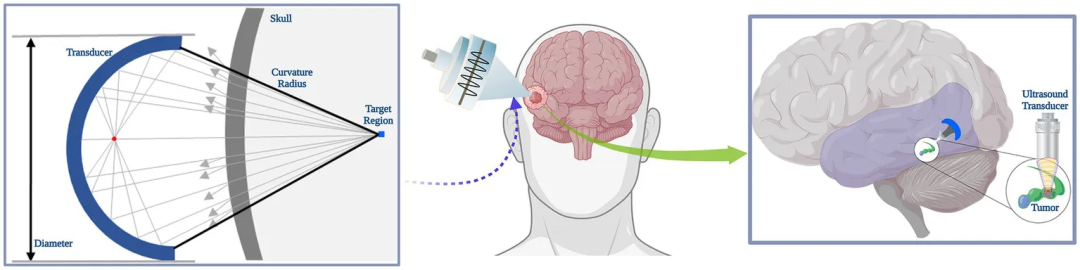

圖1：tFUS腦腫瘤治療模擬示意圖

圖1展示了經顱聚焦超聲治療腦腫瘤的簡化示意圖。圖中，一個超聲波換能器置于顱骨外部，發出的超聲束（以藍色波動線表示）穿過顱骨，聚焦于大腦深部海馬區的腫瘤靶點（紅色區域）。該圖直觀地說明了tFUS的基本原理：通過非侵入方式將超聲能量精確傳遞至顱內病灶。研究中使用三維顱骨模型進行數值模擬，為了更清晰地觀察聲束在顱內的分布，模型移除了頂骨。此示意圖為后續復雜的聲場和溫度場仿真提供了直觀的背景設定，強調了tFUS的靶向性和非侵入性特點。

研究中采用的脈沖式超聲模式是關鍵，其典型參數和序列如圖2所示。圖2詳細展示了一個脈沖重復頻率為300 Hz、脈沖持續時間為200 μs、占空比為6%的脈沖序列。這種參數設置確保了超聲作用主要基于機械效應和空化效應，峰值溫度被嚴格控制在安全范圍內，如圖7的溫度場模擬所示，從而實現對腫瘤的安全、非熱性調控。

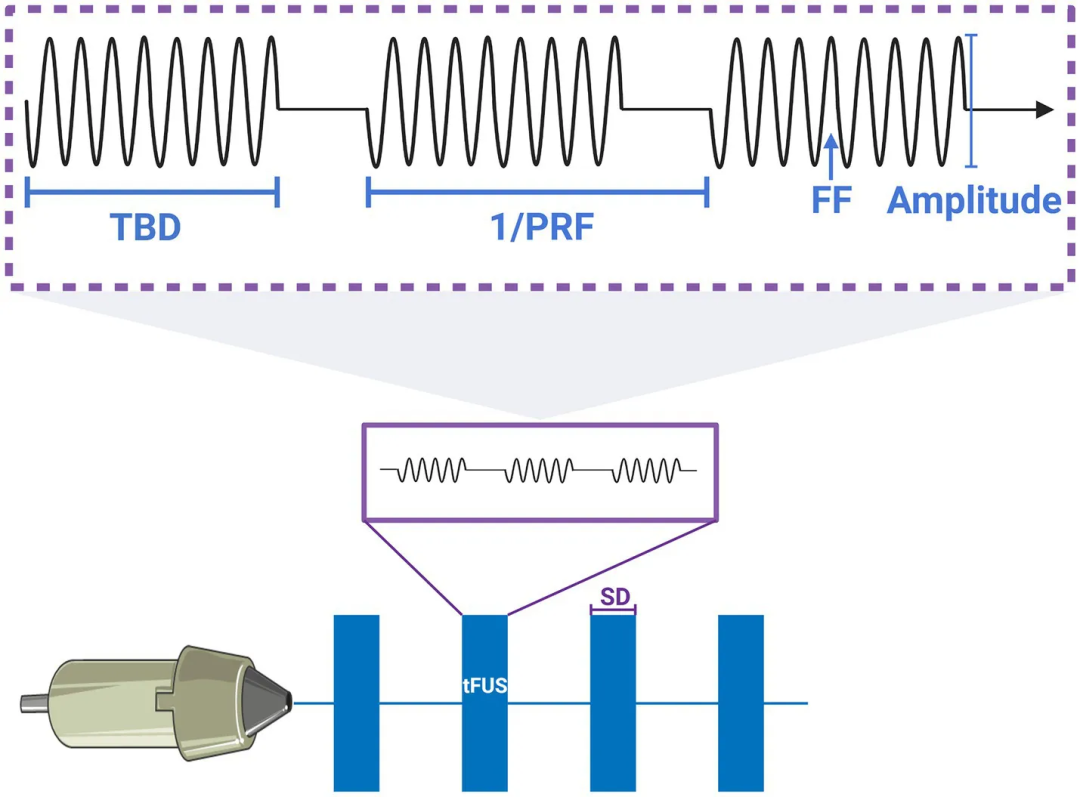

圖2：用于神經調控的脈沖超聲序列參數示意圖

圖2詳細描繪了研究中采用的脈沖超聲序列的典型波形與關鍵參數。圖中橫軸為時間，縱軸為聲壓幅值，清晰標注了刺激持續時間、脈沖重復頻率、脈沖持續時間、基頻和占空比。具體參數為：基頻500 kHz、聲壓1 MPa、刺激總時長500 ms、脈沖重復頻率300 Hz、脈沖持續時間200 μs、占空比6%。該序列由MATLAB工具箱生成，是后續所有聲壓和熱效應仿真的輸入基礎。此圖明確了tFUS的低強度、脈沖式工作模式，強調其旨在利用機械效應和空化效應而非熱效應，為安全性和有效性分析奠定了參數基礎。

HUIYING

tFUS治療腫瘤存在的局限

盡管tFUS機理上具有優勢，但在實際應用中，尤其是在通過顱骨進行治療時，存在兩大核心局限：聲學路徑的不可預測性與定位的隨意性。

首先，顱骨的非均勻性導致聲學路徑和焦點嚴重畸變。 顱骨具有復雜的多層結構、變化的密度和聲學特性（聲速、衰減系數等），使得超聲波在穿透過程中發生折射、反射和強衰減，導致顱內實際焦點偏離預設靶點，強度也大幅下降。如圖3所示，該圖展示了在不同超聲頻率（250 kHz至1.1 MHz）和不同模型精度下，換能器矩陣中各點在目標區域產生的歸一化聲壓分布。圖中顏色明亮（聲壓高）的區域并非均勻分布，而是集中在特定位置，這直觀地證明了顱骨的聲學濾波效應：并非所有顱外位置都能有效將能量傳遞至顱內同一靶點。這種畸變使得治療效果充滿不確定性。

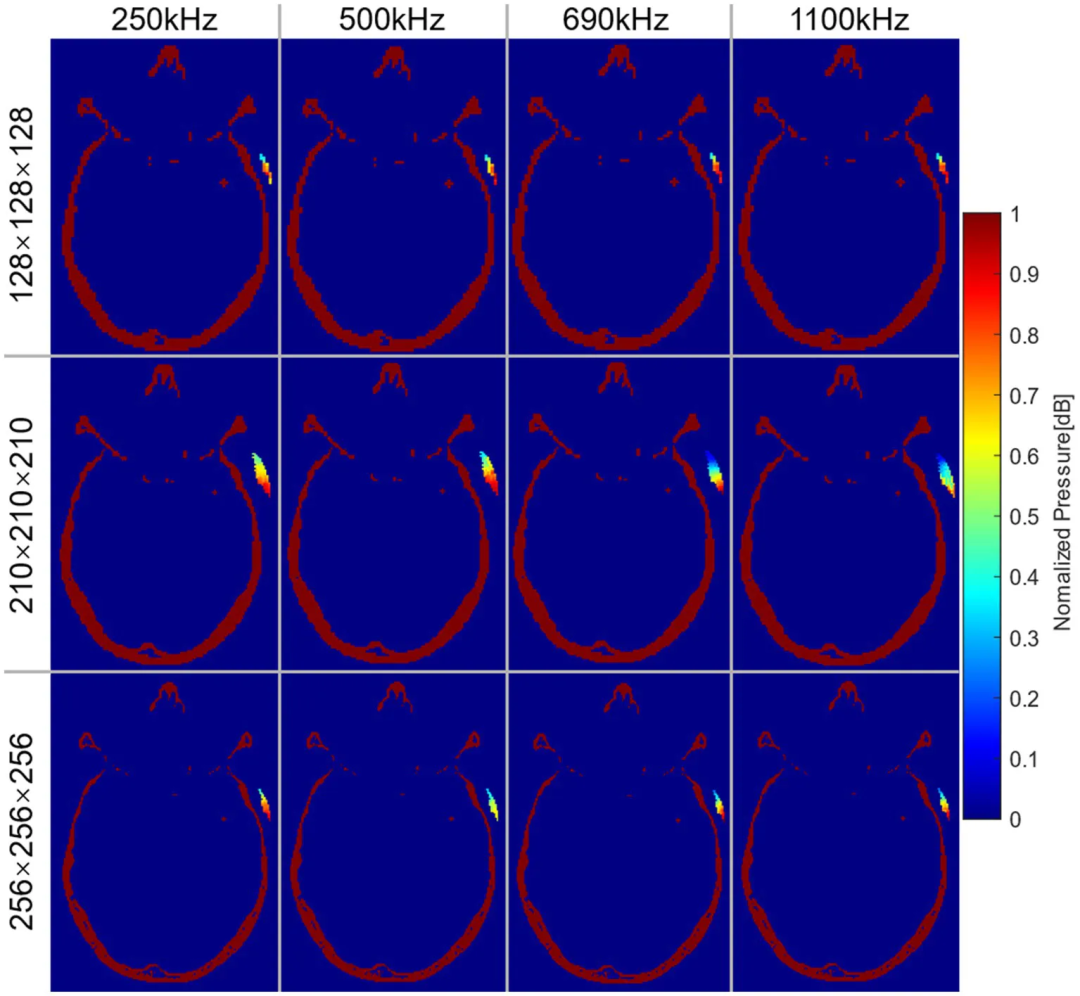

圖3：不同頻率與模型精度下?lián)Q能器矩陣的歸一化聲壓分布（靶區橫切面）

圖3以熱圖矩陣形式呈現了換能器矩陣中各候選點在目標區域橫切面上產生的歸一化聲壓分布。圖中每一行代表一種模型精度（128×128×128、210×210×210、256×256×256網格），每一列代表一種超聲頻率（250 kHz、500 kHz、690 kHz、1.1 MHz）。顏色越亮（越接近黃色）表示該位置換能器在靶點處產生的聲壓越高。結果顯示，高聲壓區域主要集中在矩陣的下端，而非隨機分布，說明顱骨的非均勻性導致只有特定位置的換能器才能有效傳遞能量。此外，隨著模型精度的提高，聲壓分布的規律性更為明顯，證實了個性化建模的必要性。

其次，傳統換能器定位方法存在高誤差和隨意性。既往研究多采用手動或任意選擇換能器位置的方式，如圖4中的對照組所示。該圖比較了定位后換能器與在不同方向角（0°、30°45°、60°）放置的換能器在目標區域產生的聲壓。結果顯示，方向角的微小變化即可導致聲壓大幅衰減（例如，在500 kHz下，0°方向的聲壓雖最接近定位結果，但仍有約20%的差異；而更大角度則衰減更甚）。這種隨意性導致研究結果高度依賴偶然性，缺乏可重復性和精準性。文獻原文也指出，手動調整換能器以實現近乎垂直的入射角，過程復雜且易引入意外誤差，嚴重影響了聲束的預期聚焦。

圖4：不同換能器位置下的聲刺激效果比較

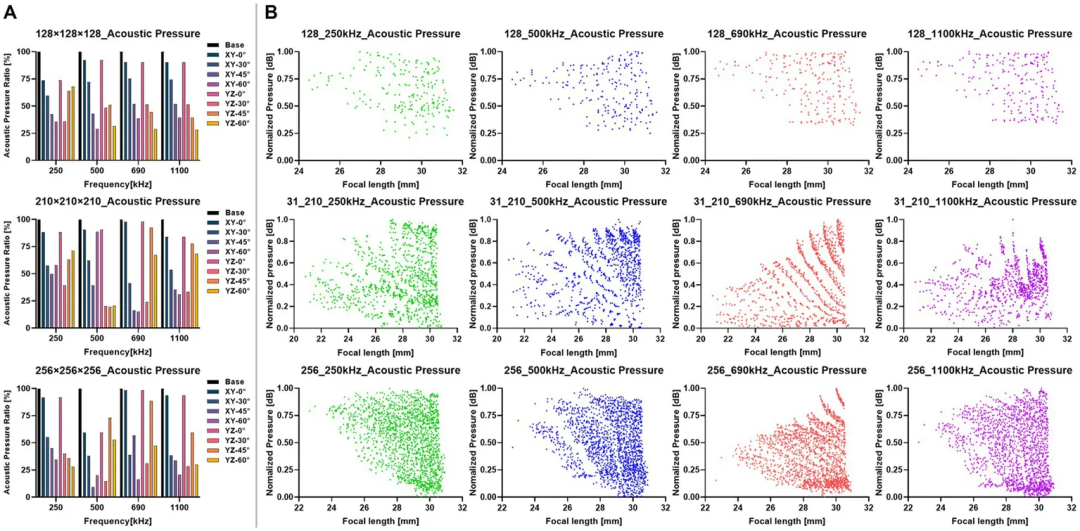

圖4包含兩個子圖，共同驗證了半徑定位法的優越性。

圖4A為柱狀圖，比較了定位后換能器與不同方向角（0°、30°、45°、60°）換能器在靶點處產生的聲壓。結果顯示，在所有頻率和模型精度下，定位后換能器的聲壓均顯著高于任意方向角對照組，其中冠狀面和橫切面上0°方向的換能器聲壓最接近定位結果，其比值在各頻率下分別為84.57%、80.80%、94.55%、89.24%。這揭示了最佳刺激路徑近乎垂直于靶區所在平面的規律。

圖4B為散點圖，展示了不同頻率下?lián)Q能器-靶區距離與聲壓的關系。聲壓峰值普遍集中在距離約30 mm處，與換能器曲率半徑一致，進一步證實了半徑定位法的幾何物理基礎。

HUIYING

tFUS治療腫瘤創新方法

為解決上述局限，本研究提出了一套完整的創新方法框架，核心在于一種名為半徑定位法的換能器精確定位策略，并結合了基于CT圖像的個性化數值仿真。

創新方法的核心流程如圖5所示，該流程圖清晰地描繪了從數據到定位的完整步驟：

個性化顱骨建模：首先，利用患者的腦部CT圖像，通過二值化和三維重建技術，構建出個性化的三維顱骨模型。模型的聲學屬性（聲速、密度、衰減系數）并非人為設定，而是通過CT值計算出顱骨孔隙率，再依據公式(2)-(4)動態賦值，從而精確反映個體顱骨的非均勻性。

半徑定位法篩選候選矩陣：以顱內腫瘤中心為靶點，根據換能器的物理參數（曲率半徑為30 mm），劃定一個球體。該球體與顱骨層的交集，構成了所有可能放置換能器的候選點，形成換能器矩陣。此即“半徑定位法”的核心思想：只考慮那些幾何焦點可能落在靶點上的顱外位置。

基于聲壓仿真的最優定位：利用k-Wave工具箱，對換能器矩陣中的每一個候選點進行聲壓仿真。仿真過程精確模擬了超聲波從每個候選點發出，穿過個性化顱骨模型，最終到達靶點的全過程。最終，選擇在靶點處產生峰值聲壓的候選點作為換能器的最終中心位置。這一過程將定位從“幾何對準”提升到了“物理效能對準”的高度。

多物理場驗證：在確定最優位置后，進一步仿真其產生的三維聲場和溫度場。如圖6所示，通過對比超聲波在水介質和顱骨介質中的聲場（圖6B），可以精確量化顱骨導致的焦點偏移和FWHM畸變。如圖7所示，通過求解Pennes生物熱傳導方程，實時監測刺激過程中的溫度變化，確保熱效應在絕對安全的范圍內。

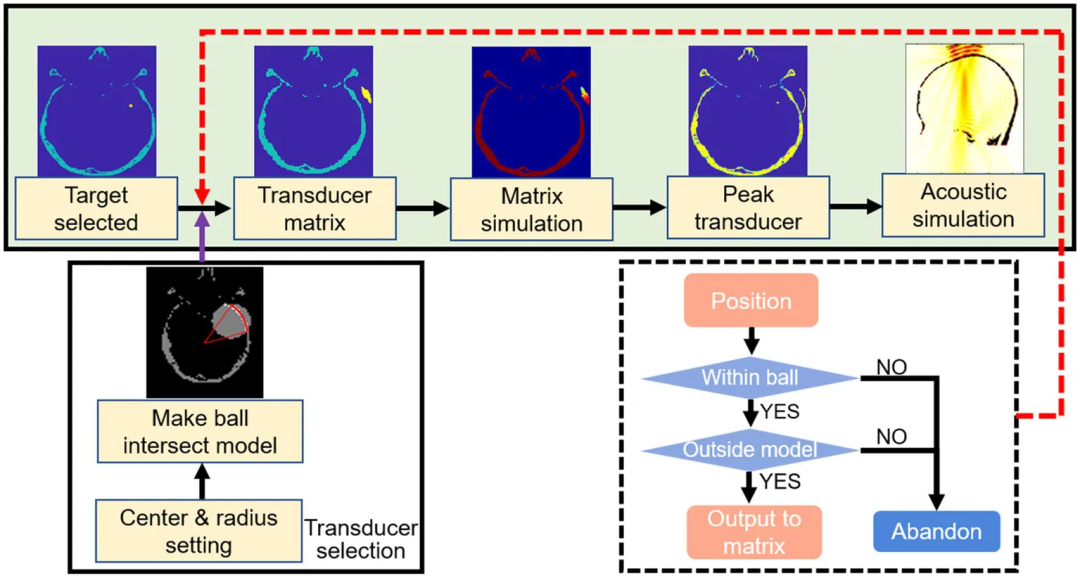

圖5：半徑定位法換能器定位流程圖

圖5以流程圖形式展示了本研究的核心創新方法——半徑定位法的完整步驟。流程從選擇海馬區腫瘤中心作為靶點開始，依據換能器曲率半徑（30 mm）以靶點為中心劃定球體，將該球體與顱骨層的交集作為候選換能器矩陣。隨后，通過k-Wave工具箱對矩陣中每個點進行聲壓仿真，篩選出能在靶點處產生峰值聲壓的點作為最優換能器位置。最后，對該位置進行聲場仿真，獲得最佳刺激路徑。該流程圖系統概括了從圖像處理到定位完成的全部科學過程，體現了從幾何對準到物理效能對準的躍升。

HUIYING

tFUS治療腫瘤創新方法最終結果

應用上述創新方法后，研究取得了多項關鍵性成果，有力證明了其在克服傳統局限方面的優越性。

首先，實現了換能器的精準定位，并揭示了最佳刺激路徑的規律。如圖4A所示，在所有測試頻率和模型精度下，通過RP方法定位后的換能器（圖中標記為“Base”），其在目標區域產生的聲壓均顯著高于任意方向角（0°、30°45°、60°）放置的對照組。特別是，對照組中在冠狀面和橫切面上角度為0°的換能器產生的聲壓最接近定位結果，其比值在各頻率下分別達到（250 kHz: 84.57%，500 kHz: 80.80%，690 kHz: 94.55%，1,100 kHz: 89.24%）。這揭示了一個重要規律：最佳刺激路徑幾乎垂直于靶區所在的平面（冠狀面和橫切面角度接近0°）。研究數據進一步量化了這一規律：最佳刺激路徑與冠狀面的夾角在所有模型和頻率下均不超過10°，與橫切面的夾角不超過15°。這為臨床操作提供了直觀指導：當時間有限無法進行復雜定位時，將換能器大致水平對準靶區也能獲得較好效果。

其次，量化了聲束穿透顱骨后的畸變與有效刺激范圍。通過分析半高全寬，可以精確評估tFUS的空間精度。如表2和表3所示，在256網格高精度模型下，500 kHz超聲波穿透顱骨后，其FWHM在長度方向上平均衰減了24.47 mm，寬度方向上衰減了2.40 mm。盡管如此，定位后的tFUS依然能夠形成一個精確的刺激焦點，其FWHM的尺寸（例如，在500 kHz下可覆蓋直徑約3.72 mm的區域）足以一次性覆蓋小型腫瘤。圖6則直觀地展示了這一結果：圖6A的三維聲場顯示能量在靶點處有效匯聚；圖6B的對比則清晰地揭示了顱骨導致的聲場畸變——與水中完美的橢圓形聚焦（左圖）相比，穿透顱骨后的聲場（右圖）形態發生改變，這正是導致FWHM衰減和偏移的直接原因。

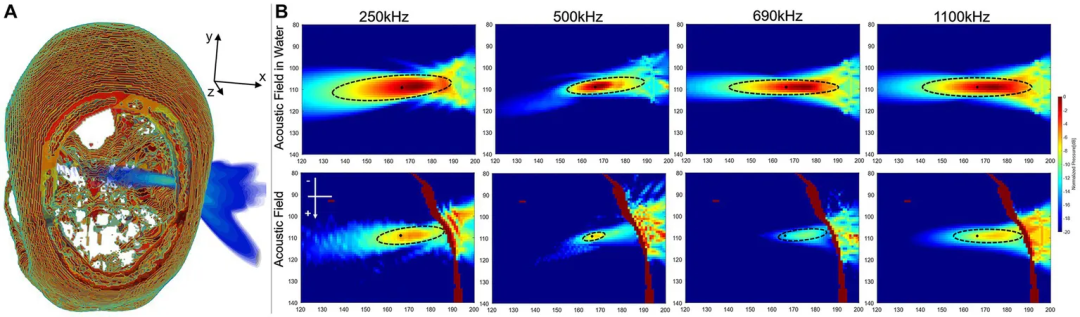

圖6：超聲波穿透顱骨后的聲場分析

圖6展示了在256×256×256高精度模型中，500 kHz超聲波穿透顱骨后的聲場分布。圖6A為三維空間聲場圖，通過顏色體渲染顯示聲壓在顱內的分布。超聲束從換能器位置發出，穿透顱骨后在高部靶區形成清晰的聚焦高聲壓區，表明定位后的換能器能有效實現能量匯聚。圖6B對比了目標區域橫切面上超聲波在水介質（左）和顱骨介質（右）中的聲場。水介質中聲場為完美的橢圓形聚焦，形態規整；而穿透顱骨后，聲場發生畸變，焦點區域擴大、出現多個旁瓣，形態不規則。該對比直觀量化了顱骨導致的聲束畸變和能量衰減，解釋了FWHM（半高全寬）發生變化的原因，突顯了精確仿真定位的必要性。

最后，從熱效應角度嚴格驗證了該方法的生物安全性。如圖7所示，在500 kHz、占空比6%的刺激下，顱內峰值溫度僅為43.73°C（如表2所示）。更重要的是，溫度場分布圖（圖7A冠狀面，圖7B橫切面）清晰地顯示，絕大部分熱量沉積在超聲波穿透的顱骨層，而腦組織及靶區溫度雖有升高，但遠未達到組織變性的閾值（42°C為蛋白變性起點，47°C可導致骨壞死）。這一結果有力地證明了，該研究采用的低強度、脈沖式tFUS參數，其作用機理確為非熱性的，且整個治療過程對腦組織是安全的，消除了熱損傷的顧慮。

圖7：超聲誘導熱效應的溫度場分布

圖7展示了在256×256×256高精度模型中，500 kHz超聲刺激下顱內溫度場的分布情況，用以評估熱安全性。圖7A為冠狀面溫度場，圖7B為橫切面溫度場。圖中顏色從藍到紅表示溫度由低到高。結果顯示，峰值溫度出現在顱骨層（43.73°C），而腦組織及靶區溫度升高有限，遠低于組織變性閾值（47°C）。高溫區域主要集中在超聲束必須穿越的顱骨部位，說明大部分熱量被顱骨吸收。這一結果有力地證明了低強度、脈沖式tFUS的作用機理為非熱性（機械/空化效應），且整個治療過程對腦組織是安全的，符合FDA關于熱劑量的安全要求。

HUIYING

總結

本研究針對tFUS治療腦腫瘤中存在的聲路畸變和定位困難兩大核心瓶頸，提出并驗證了一套基于CT影像和數值仿真的創新解決方案。其核心貢獻可總結如下：

方法創新：首次提出半徑定位法，將換能器定位從經驗性的幾何對準提升至基于物理效能（峰值聲壓）的精確科學。該方法結合k-Wave工具箱，構建了一個包含聲場和溫度場仿真的完整框架。

科學發現：通過系統性仿真，量化了顱骨對超聲波的衰減和畸變效應（如表2、表3的FWHM數據，圖6的聲場對比），并揭示了最佳刺激路徑的規律——即換能器應近乎垂直于靶區所在平面（如圖4A結果所示）。

安全驗證：通過熱效應仿真（如圖7所示），確證了在所用低強度、脈沖參數下，tFUS對腦腫瘤的作用是非熱性的，且顱骨吸收了大部分熱量，保障了深部腦組織的安全，為臨床應用提供了關鍵的安全性證據。

實用價值：研究還探討了計算效率與精度的平衡，指出當臨床時間緊迫時，可采用雙精度模型快速獲得近似最優路徑（如圖3和圖4中不同精度模型結果對比所示），具備良好的臨床轉化潛力。

總而言之，這項研究為tFUS在腦腫瘤治療中的應用提供了一個科學、精準、可量化的新方法，不僅提升了治療的靶向性和有效性，也為其安全性和臨床轉化奠定了堅實的理論基礎。
