在芯片制造過程中，可能會引入物理缺陷，這些缺陷在電氣層面的表現稱為故障。常見的故障模型包括固定型故障（例如引腳固定連接到電源或地）、跳變故障、路徑延時故障（如門級端口信號上升下降過慢）、以及靜態電流型故障（表現為異常高電流泄漏）。若某個故障能在電路中向后傳播并導致芯片輸出與預期不符，則稱為失效。值得注意的是，并非所有故障都會引發失效，只有那些最終影響到功能正確性的故障才會導致實際問題。

掃描測試Scan是可測性設計（DFT）中廣泛使用的一種方法，其核心是在電路中使用帶Scan功能的寄存器，并將它們連接成一條或多條掃描鏈。

簡單說Scan 就是給芯片加一套 “測試專用通路”，讓芯片內部變得可測、可控、可量產篩片，是現代芯片必做的 DFT 技術。

Scan基本原理

Scan 寄存器：

帶Scan功能的寄存器，如下圖多了SI/SE兩個Pin：

SI是Scan in，是Scan鏈的輸入端；

SE - Scan Enable，Scan使能；

另外Q，在Scan mode下復用為SO，Scan Out Pin

考慮一個只有三個寄存器和一個與門的“芯片”，邏輯功能如下圖：

Scan鏈/掃描鏈：

Scan串鏈后，如下圖，可以看到三個寄存器通過SI/SO穿成 了一條鏈，也叫掃描鏈：

把寄存器拉平，就變成了下圖，看著更有“鏈”的感覺：

Scan測試：

Scan有兩種測試模式，Shift和Capture模式；

通過Scan鏈從SI端口，以較低頻率的測試時鐘將測試向量逐位移入內部寄存器，并從SO Pin移出來， 并比較輸出的數據是否符合預期：

/* Scan模式下，Clk會切換到頻率較低的Scan CLK*/

通過Scan鏈的shift測試，可以覆蓋寄存器的基本功能；

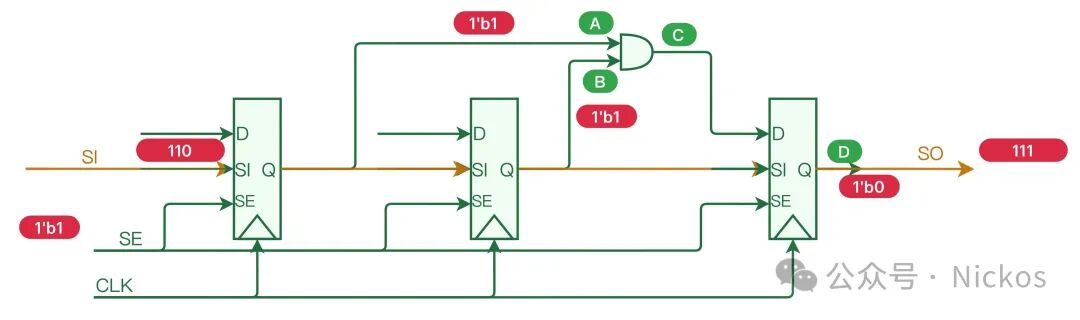

那還有組合邏輯的測試，怎么覆蓋呢？通過Shift + Capture組合來測試，如下圖分三步測試；

1. 通過shift模式，給三個寄存器移入1，1，0的值；

2. 啟動Capture模式，即：關閉寄存器的SE，給一個cycle的時鐘，這樣寄存器可以Capture到組合邏輯的輸出結果；

3. 再通過Shift模式，將寄存器的結果輸出，和預期結果比對，即可判斷電路是否有誤

上圖的例子，我們假設圖中A點生產過程中被Tie 0了，那最終SO輸出的結果就是110，而不是預期的111，這樣就可以檢測到生產中的錯誤了。

當然，實際芯片的邏輯是相當復雜的，組合邏輯錐也非常復雜，還會現在有自動化工具，可以自動生成測試pattern，并分析測試覆蓋率，覆蓋覆蓋率不達標，也可以通過一些手段增加覆蓋率，比如組合邏輯錐太復雜導致測試?yán)щy時，可以通過增加旁路寄存器作用DFT的觀測點；另外現在芯片寄存器數量也非常龐大，通常一顆芯片寄存器會串成多條寄存器鏈，來縮短測試時間；

Scan基本作用

DFT Scan測試主要用來做芯片制造過程引入的缺陷（如金屬短路、斷路、孔缺失、晶體管異常等），是芯片量產檢測、定位缺陷、保障良率的核心手段，核心作用如下：

?解決芯片內部難觀測、難控制問題

?把芯片內部寄存器串成掃描鏈（Scan Chain），讓外部測試儀能像 “讀 / 寫移位寄存器” 一樣，可控、可觀測芯片內部幾乎所有節點

?實現高效、基本全覆蓋的邏輯測試，能夠覆蓋幾乎所有組合邏輯 + 時序電路（檢fault率，可以達到99.999%）

?支撐量產自動化測試（ATE）

?提供標準、可自動化的測試方式，芯片出廠前快速篩出壞片，保證交付質量。

?測試失敗時可定位故障位置，幫助工藝 / 設計端分析失效原因，持續改善良率。

/*聲明：本文中電路圖和時序圖僅為說明基本原理，未經嚴謹?shù)膶徍撕蜏y(cè)試，僅供參考 */
