在當前服務器、數據中心和高性能通信設備設計中，高速 IO 互聯方案是整個系統互通性能的重要組成部分。Amphenol CS（High Speed IO） 作為業內知名的高速互連組件品牌之一，其高速線纜及互連系統覆蓋包括 PCIe、QSFP、SFP 以及其它多通道高速協議的互連方案。這些產品不僅適應了不斷升級的數據速率要求，而且為系統設計帶來了更高的信號完整性、更低的串?dāng)_和更優的物理布局。Amphenol CS 高速 IO 技術在設計復雜系統時是工業級可靠性的良好參考。

一、Amphenol CS 高速 IO 線纜與互連技術解析

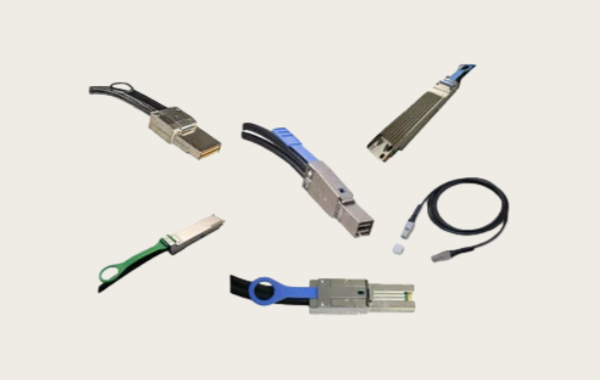

Amphenol CS 高速 IO 產品涵蓋從傳統 SFP 系列到最新的 QSFP、QSFP-DD 以及用于高性能互連的 OSFP 系列等多種高速接口，并形成完善的連接器、線纜組件體系，以支撐 PCIe、Ethernet、光纖通道等多種高速協議。
●高速互連基礎：PCIe 與 QSFP
●PCIe（Peripheral Component Interconnect Express） 是廣泛用于服務器內部高速互連的總線標準，其最新版本已能支持高達 Gen 6 規范的速度。Amphenol CS 提供相應的高速互連連接器與線纜解決方案，為主板到擴展卡、控制器卡之間的數據通路提供高質量物理鏈路。

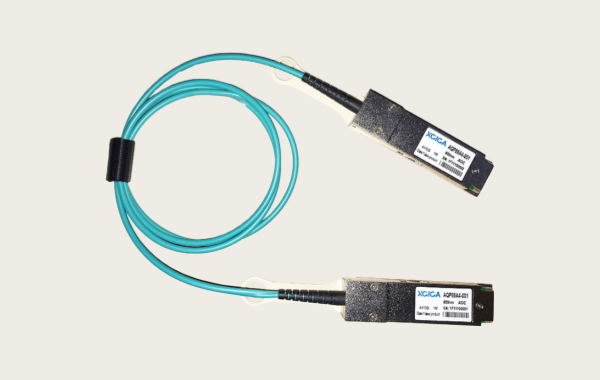

●QSFP（Quad Small Form Factor Pluggable） 類互連標準用于外部高帶寬鏈路，例如交換機端口、服務器網絡接口等。Amphenol CS 的 QSFP 互連系統支持多種數據率，包括 40G、100G、200G 甚至未來更高規范，并有多通道設計以實現更高的帶寬密度。
●信號鏈路質量與物理設計考量
在高速信號鏈路中，信號完整性（Signal Integrity）至關重要。低串?dāng)_、阻抗匹配和共模噪聲控制是高頻互連成功的基礎。Amphenol CS 在連接器和線纜設計中采用精準的阻抗控制和結構優化，旨在降低反射與串?dāng)_，提高數據傳輸質量。

二、核心應用優勢：提升系統性能與穩定性
●高帶寬支持與擴展性
隨著數據中心和高速網絡需求的增長，對 PCIe 和 QSFP 互連鏈路的帶寬和通道數提出了更高要求。Amphenol CS 提供的高速線纜與互連組件可支持從 10 G 到 112 G 甚至未來更高的通道速率，使系統在較長生命周期中依然具有擴展能力。
●模塊化設計與易維護特性
高速 IO 互連方案一般采用模塊化設計，有利于系統維護、升級和更換。在實際部署中，通過標準化的互連組件可快速替換損壞或升級舊有接口，從而降低維護成本。
●多協議兼容能力
Amphenol CS 的高密度互連方案在設計時兼顧了多個行業標準，包括 Ethernet、InfiniBand、PCIe 等，這意味著同一系列連接器和線纜組件可以在不同協議系統中應用，從而提高互聯的靈活性。

三、選型和兼容與替代方案參考及建議
在進行高速 IO 線纜與連接器的選型時，工程師應從以下幾方面入手：
●明確協議與速率需求
設計中首先要明確所需要達到的鏈路速率（例如 PCIe Gen4/Gen5/Gen6、QSFP56/112 等），并選擇與之兼容的線纜組件及連接器。對高速鏈路而言，速率與帶寬的需求直接影響線纜的物理結構、阻抗控制和材料選擇。
●信號完整性與物理布局評估
在高速鏈路中，往往需要考慮 PCB 走線長度、電氣特性阻抗匹配及回流路徑等因素，并結合仿真工具集成驗證。合理規劃高速 IO 線纜路徑和連接器布局，是確保長期穩定運行的關鍵。
●替代方案建議
當主設備的原廠高速線纜或連接器組件不可得或成本過高時，可考慮采用符合行業標準并通過兼容性測試的替代品線纜。選擇替代型號時，建議關注連接器標準、屏蔽性能、線徑規格和認證支持，并建議進行前期的實驗驗證。
在選型與兼容性評估階段，不僅要關注線纜本身的規格，還要結合整體系統的速率、拓?fù)浣Y(jié)構、電氣性能評估等指標來做整體判斷。同時，我是【線束線纜組件品替網】，在實際的高速互連線纜替代方案規劃中可提供技術選型建議和兼容評估思路，為工程師提供參考。

四、工程實踐中實用建議
在實際部署高速 IO 互連時，工程師應注意以下要點：
●避免急彎和信號干擾：高速線纜在安裝時避免急彎、擠壓和強電磁干擾，以免影響信號完整性。
●關注屏蔽與接地設計：良好的屏蔽和接地設計能夠降低共模噪聲，提高傳輸穩定性。
●熱管理規劃：在高帶寬密度和高速鏈路中，線纜和連接器的熱特性需要提前考慮，合理的熱規劃有助于延長組件壽命。

Amphenol CS 高速 IO 系列產品通過優化的互連設計、嚴格的信號完整性考量以及對 PCIe、QSFP 等多種協議的支持，為現代服務器與通信設備提供了可靠的物理鏈路解決方案。在高速鏈路設計和實際部署時，合理的選型和全面的兼容評估是實現高性能、穩定系統的基礎。
