數字孿生不是給礦山裝“眼睛”，是給礦山裝“嘴巴”——讓地底深處那些看不見的風險、說不出話的設備、藏得深的隱患，都能開口告訴你。

以往傳統的礦井下調度室墻上掛著十幾張圖紙，桌上擺著多套互不連通的監控系統，調度員每隔十分鐘就要拿起對講機問上一遍：“二中段皮帶還正常嗎？瓦斯多少？人走到哪了？”這是絕大多數礦山的真實寫照——數據孤島林立，信息傳遞靠吼，安全管理靠賭。

但就在 300 公里外的另一座礦山，調度員輕輕點了一下鼠標，地下 300 米深處的巷道、設備、人員、瓦斯?jié)舛?，全部實時浮現在一張三維立體圖上。哪臺電機溫度超標，哪個工作面瓦斯偏高，哪位工人進入危險區域，系統自動彈出紅色預警。

三維地質建模：讓看不見的變成看得見的

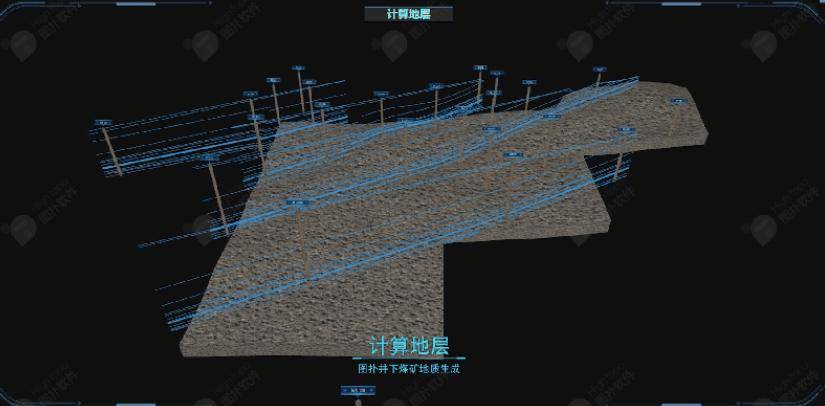

傳統礦山的地質工作，依賴鉆孔取樣，最后落到二維圖紙上。工程師要在腦海里把幾十張剖面圖拼起來，想象地底的真實結構。這就像讓人閉著眼睛拼樂高——拼錯了，可能就是透水、塌方、瓦斯突出。圖撲軟件的三維地質建模，做的第一件事就是讓地質“開口說話”。

從鉆孔數據到透明地質

平臺整合鉆孔數據、剖面線繪制信息、煤層頂?shù)装鍏?shù)、斷層線等關鍵地質數據，構建出精確的地層表面模型。這不是簡單的“畫圖”，而是通過復雜算法實現不同表面之間的相互切割和邊界填充，最終生成完整的礦體三維模型。

在某煤礦項目中，圖撲建設了極復雜地質條件下近距離多煤層開采方式的透明地質模型，實現了隱蔽地質致災因素的全面可視化和量算功能。過去需要地質工程師花三天推算的煤層走向，現在三秒鐘就能在屏幕上直觀呈現。

富水區域識別：提前看見水在哪里

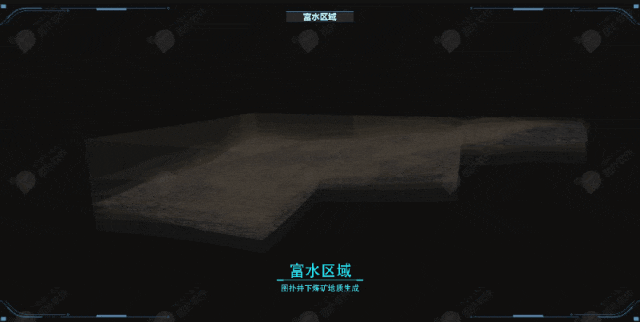

透水是礦山最致命的事故之一。圖撲系統內集成了富水區域識別功能，通過分析地質水文數據和歷史開采記錄，精確定位和預測礦區內的富水區域。

這意味著什么？意味著掘進隊可以在挖到水之前就知道“前面有水”，提前采取防治措施，而不是等到水涌出來再逃命。用礦長的話說：“這不是省錢的問題，是救命的問題。”

采礦工藝數字孿生：讓“賭命”的活計變成“打游戲”

地下采礦有四種主要方法：無底柱分段崩落法、上向水平分層填充法、房柱采礦法、分段空場法和自然崩落法。每一種方法背后，都涉及巖體應力、支護強度、爆破參數的復雜博弈。選錯方法或參數，輕則礦石貧化，重則冒頂片幫。

圖撲軟件做了一件很酷的事：把這四種采礦方法全部做成了可交互的 3D 動畫。

無底柱分段崩落法的數字預演

在無底柱分段崩落法的 3D 場景中，圖撲結合自主研發的物理碰撞技術，實時模擬礦體開采過程。系統可以動態監測礦體的形態、大小、位置等基本信息，以及分段劃分、崩落順序設計、支護系統布置、廢石處理等環節的模擬預演。

這意味著什么？意味著采礦工程師可以在實際開采前，在數字世界里把整個采礦過程跑一遍，評估不同參數設置下的采礦效果，優化生產方案。這不是“模擬”，這是“預演”——用零成本試錯，換取實采時的萬無一失。

四種采礦方法的數字孿生庫

圖撲不僅做了一種方法，而是把無底柱分段崩落法、上向水平分層填充法、房柱采礦法、分段空場法、自然崩落法全部做成了數字孿生模塊。每一種方法的適用條件、工藝流程、設備配置，都在 3D 場景中完整呈現。

比如自然崩落法，適用于厚大礦體、易于破碎的巖體。圖撲通過物理引擎模擬礦體自然崩落的全過程——從采礦現場準備、礦體評估、預處理、自然崩落到礦石收集，每一個環節都可視、可測、可控。

井工礦全要素管控：讓每一臺設備、每一個人“開口說話”

核心觀點：井下最大的信息不對稱，是你不知道設備什么時候會壞、人走到哪里了。

圖撲可視化平臺將礦山井下的布局、人員、設備等靜態與動態信息進行數字映射、數據融合，實現礦山全過程運行的實時監測、查詢，以及人-機-環境的安全隱患預警。

巷道數字孿生：地下迷宮一目了然

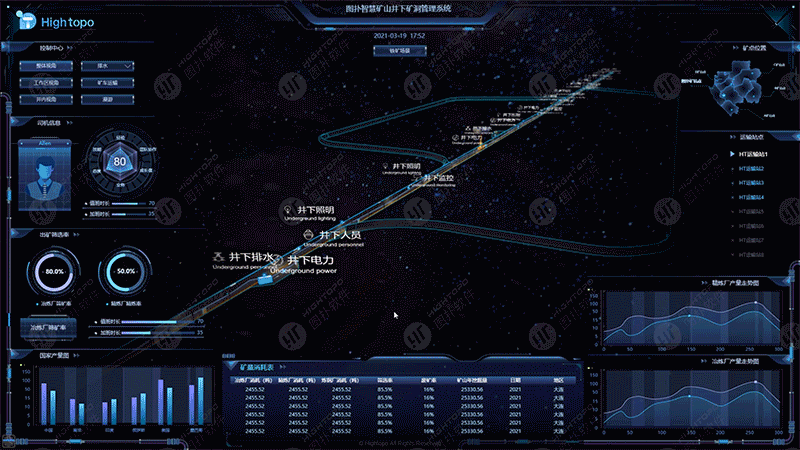

利用圖撲 HT 數字孿生技術，可以全面復現井下巷道立體結構，顯示巷道路線、巷道坡度、結構布局。用戶在頁面內可以旋轉、平移、無限放大或縮小巷道，對其進行細節查看。

更重要的是，場景內支持實時預警危險區域，如不穩定巖層或積水區。這幫助管理人員優化作業路線，實現礦井透明化管理——讓每一個下井的人都知道“哪里安全、哪里危險”。

人車定位及氣體監測：每一秒都知道你在哪

系統可搭載定位系統（如藍牙、RFID、UWB 等），幫助管理人員精確掌握井下人員和車輛的實時精確位置、移動路徑以及各區域的人員分布情況。

同時可劃定電子圍欄，一旦有人進入危險區域，系統自動報警。還可聯動氣體、粉塵等傳感器進行環境監測，瓦斯?jié)舛瘸瑯藭r，系統不僅報警，還會自動關聯附近人員位置，指揮撤離。

在緊急情況下，人員定位系統支持雙向報警——工人可以一鍵求救，調度室可以精準知道誰在呼救、在哪里呼救。把救援時間從“小時級”縮短到“分鐘級”。

八大系統的全面孿生

圖撲平臺集成了礦山井下八大核心系統的數字孿生：

通風系統：實時采集分析空氣流量、溫度和濕度數據，智能優化風機運行參數，確保井下作業環境始終最佳狀態，達到節能降耗目的。

壓風系統：實時捕捉壓縮機運行過程中的壓力、流量、轉速、溫度等數值變化，管道壓力和氣流分布以動態 2D 圖表呈現。

瓦斯抽采系統：精確定位高濃度瓦斯區域，動態調整抽采強度，繪制鉆孔瓦斯?jié)舛惹€圖和趨勢波動圖。

排水系統：實時監測礦井各區域的水位變化、水泵運行狀態及排水管網壓力分布，提供智能分析數據和自動優化排水策略。

輸煤皮帶運輸系統：對輸煤巡檢機器人、軌道和充電塢精確建模，皮帶速度、張力、負載實時顯示。機器人按預定路線巡檢，對皮帶跑偏、撕裂、堵煤等異常情況自動急停、定位、聲光告警。

掘進設備孿生：對采煤機、液壓支架、刮板輸送機、轉載機、破碎機等進行數字孿生建模，真實還原設備行進效果及作業進度。用戶通過地面調度室即可一鍵啟停遙控。

智能綜采系統：實現采煤機、液壓支架、刮板輸送機“三機”協同控制。圖撲支持三維說明書模塊，用于詳細展示設備零部件的拆解和組裝過程，為設備維護和培訓提供直觀指導。

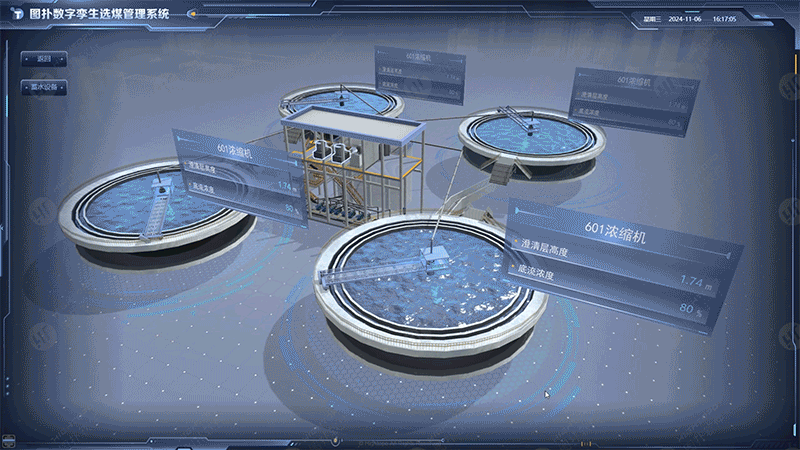

選煤廠可視化：動態還原篩煤、破碎、洗煤、分離、脫水、煤泥回收全過程，所有業務線和設備工藝以動畫形式呈現。

視頻融合：看得見的數據

圖撲還疊加了視頻融合技術，通過廠區監控視頻與三維場景疊加展示，可如臨其境查看現場情況。采用 WebGL 技術，利用 GPU 高性能計算對視頻圖像進行實時處理，畫面流暢。

在裝車站，傳感器和高清攝像設備構成全方位數據采集網絡，實時監測溜槽狀態、料位情況、煤炭儲量。用戶只需輕點設備圖標，即可查看當前運營進度，智能算法優化裝車順序。

從“經驗礦山”到“透明礦山”

過去，礦山靠經驗——老礦工看一眼巖石就能判斷安全，聽一下聲音就知道設備好壞。但這種經驗無法復制，無法傳承，更無法規?；芾?。

現在，數字孿生正在改變這一切。圖撲軟件用三維地質建模讓地底透明，用采礦工藝仿真讓風險可預演，用全要素管控讓設備和人員“開口說話”。
